flowable05外置表单和绘制流程图

news 2025/11/14 6:44:54

绘制流程进度图

图片上面的中文乱码：
流程图二进制数据存入的时候，，数据库中预览图片中文是乱码，，，因为部署时flowable使用内部的默认配置，，并没有指定中文字体，，部署的时候就自动生成了，，

手动生成图片的时候，，可以调用DefaultprocessDiagramGenerator 并且明确指定中文字体

    @Testpublic void test01() throws IOException {ProcessDefinition pd = repositoryService.createProcessDefinitionQuery().processDefinitionKey("test-form").latestVersion().singleResult();BpmnModel bpmnModel = repositoryService.getBpmnModel(pd.getId());// 绘制图片的生成器DefaultProcessDiagramGenerator generator = new DefaultProcessDiagramGenerator();// 图片乱码InputStream inputStream = generator.generateDiagram(bpmnModel,"png",Collections.emptyList(),Collections.emptyList(), "宋体","宋体","宋体",null,1.0);FileUtils.copyInputStreamToFile(inputStream,new File("F:\\code\\learn\\learn-flowable\\flowable-demo\\src\\main\\resources\\images\\1.png"));inputStream.close();}

BpmnModel ：是内存中的流程定义的对象模型，，它包含了流程的所有结构化信息，，能够以编程方式访问和操作流程的各个组成部分，，，无需解析xml，，直接以面向对象的方式，访问流程元素

画流程到哪里了，，画流程的走向，，但是为什么没有线条？？？？

    @Testpublic void test02() throws IOException {ProcessDefinition pd = repositoryService.createProcessDefinitionQuery().processDefinitionKey("test-form").latestVersion().singleResult();BpmnModel bpmnModel = repositoryService.getBpmnModel(pd.getId());DefaultProcessDiagramGenerator generator = new DefaultProcessDiagramGenerator();// 所有已经执行过的活动List<String> highLightedActivities = new ArrayList<>();// 所有已经执行过的线条List<String> highLightedFlows = new ArrayList<>();//        runtimeService.createActivityInstanceQueryHistoryService historyService = processEngine.getHistoryService();List<HistoricActivityInstance> list = historyService.createHistoricActivityInstanceQuery().processInstanceId("7501").list();for (HistoricActivityInstance ai : list) {// todo 为什么历史活动节点表里面 没有连线if (ai.getActivityType().equals("sequenceFlow")){highLightedFlows.add(ai.getActivityId());}else{highLightedActivities.add(ai.getActivityId());}}// 图片乱码InputStream inputStream = generator.generateDiagram(bpmnModel,"png",highLightedActivities,highLightedFlows, "宋体","宋体","宋体",null,1.0);FileUtils.copyInputStreamToFile(inputStream,new File("F:\\code\\learn\\learn-flowable\\flowable-demo\\src\\main\\resources\\images\\2.png"));inputStream.close();}

外置表单

flowable有内置表单，也有外置表单，，但是一般都用外置表单，，
外置表单有html的也有json的，，但是一般都用html的

引用：https://developer.aliyun.com/article/1233209

先放一个要提交内容的表单：
askleave.html

<!DOCTYPE html>
<html lang="en">
<head><meta charset="UTF-8"><title>Title</title>
</head>
<body>
<form action=""><table><tr><td>请假天数：</td><td><input type="text" name="days"></td></tr><tr><td>请假理由：</td><td><input type="text" name="reason"></td></tr><tr><td>起始时间：</td><td><input type="date" name="startTime"></td></tr><tr><td>结束时间：</td><td><input type="date" name="endTime"></td></tr><tr><td><input type="submit" value="提交"></td></tr></table>
</form>
</body>
</html>

这个可以设置在发起的时候，要提交的表单，，，在用户审批的时候，，就需要回显这个填写的表单，，就还需要一个表单，，去接收这个数据,这个表单用${xxx}去接收数据，，如果数据没有传过来，，这里的变量读取不到就会报错

<!DOCTYPE html>
<html lang="en">
<head><meta charset="UTF-8"><title>Title</title>
</head>
<body>
<form action="">
<!--    查看用户提交的表单，，， 这个表单的属性多了value--><table><tr><td>请假天数：</td><td><input type="text" name="days" value="${days}"></td></tr><tr><td>请假理由：</td><td><input type="text" name="reason" value="${reason}"></td></tr><tr><td>起始时间：</td><td><input type="date" name="startTime" value="${startTime}"></td></tr><tr><td>结束时间：</td><td><input type="date" name="endTime" value="${endTime}"></td></tr><tr><td><input type="submit" value="提交"></td></tr></table>
</form>
</body>
</html>

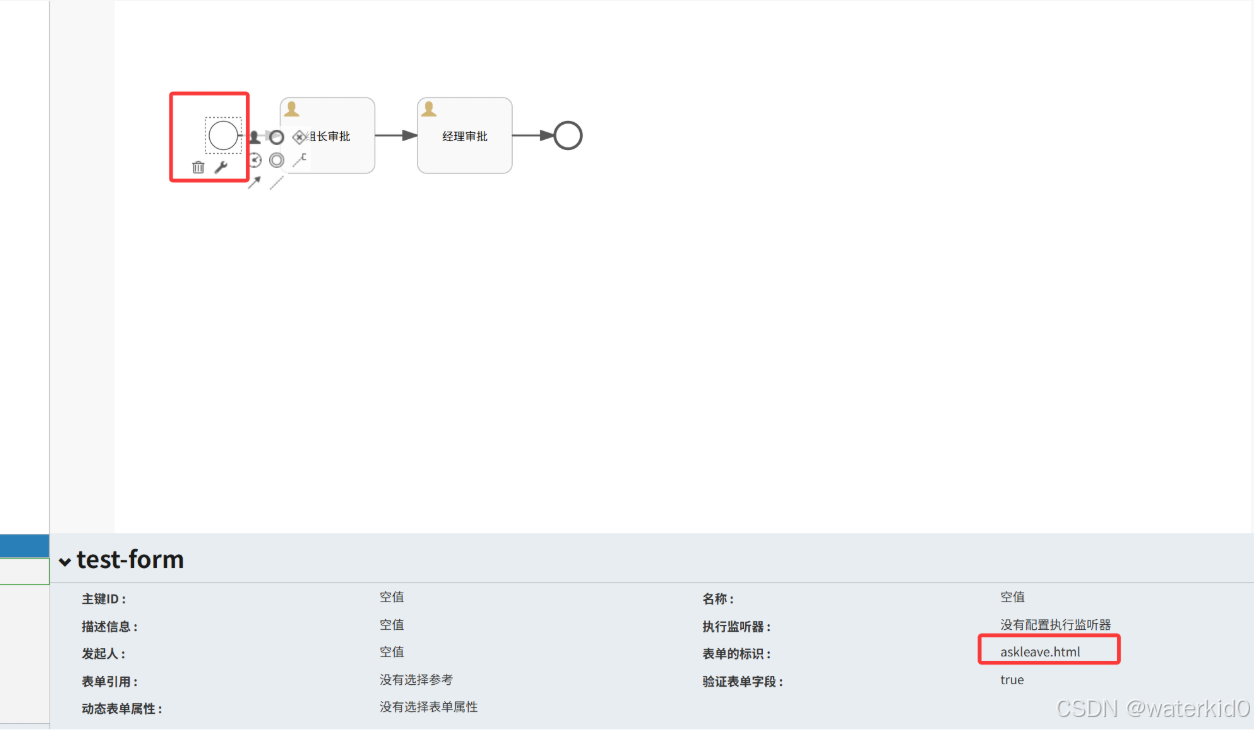

流程发起的时候设置表单：

在这里插入图片描述

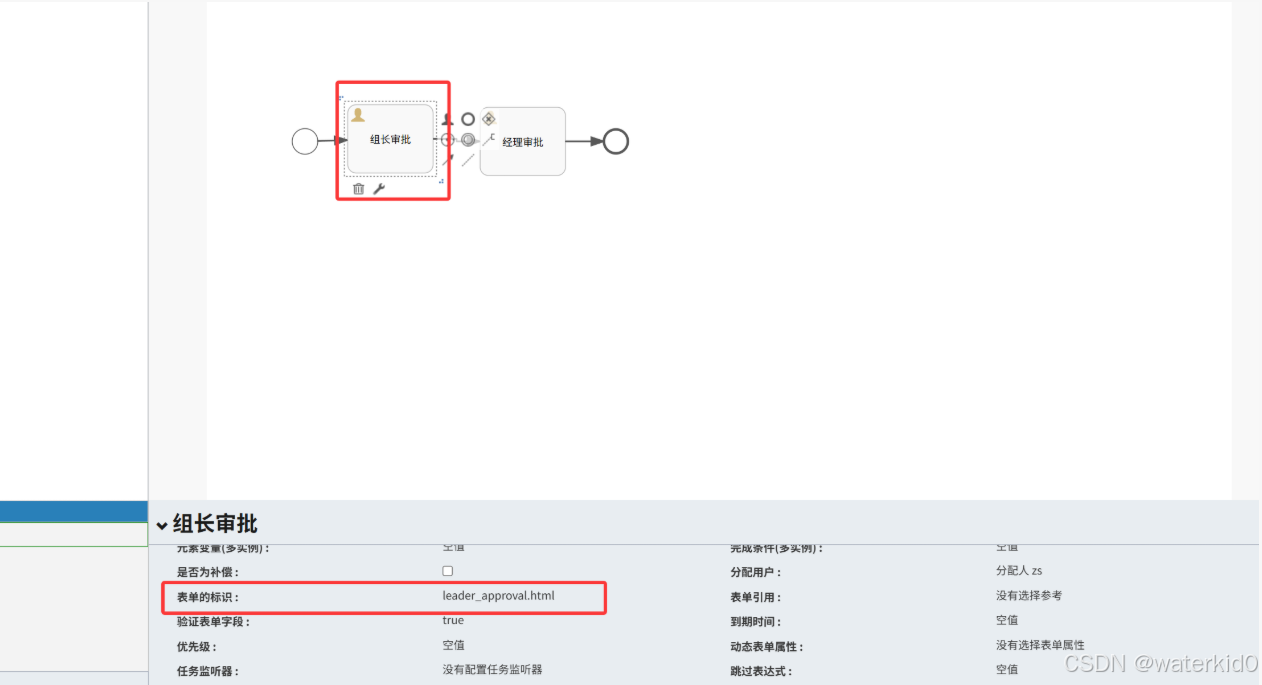

第一个用户任务的时候，用一个表单去接收并回显数据：

在这里插入图片描述

发起一个外置表单的流程：

@Testpublic void test20(){Deployment deployment = repositoryService.createDeployment().name("test-form").key("test-form").addClasspathResource("test-form.bpmn20.xml").addClasspathResource("askleave.html").addClasspathResource("leader_approval.html").deploy();System.out.println("deployment = " + deployment.getId());}

在流程启动前，，获取到表单的信息：

    @Testpublic void test21(){ProcessDefinition pd = repositoryService.createProcessDefinitionQuery().latestVersion().processDefinitionKey("test-form").singleResult();FormService formService = processEngine.getFormService();String startFormKey = formService.getStartFormKey(pd.getId());// 查询启动节点的表单内容  ===》 前段拉取到表单内容，，就可以提交数据Object renderedStartForm = formService.getRenderedStartForm(pd.getId());System.out.println("startFormKey = " + startFormKey);System.out.println("renderedStartForm = " + renderedStartForm);}

获取到表单信息之后，，就可以填写要填写的数据，，填写数据之后发起流程：

@Testpublic void test22(){ProcessDefinition pd = repositoryService.createProcessDefinitionQuery().processDefinitionKey("test-form").latestVersion().singleResult();Map<String, String> map = new HashMap<>();map.put("reason","我想玩两天");map.put("days","3");map.put("startTime","2022-1-1");map.put("endTime","2022-1-1");FormService formService = processEngine.getFormService();ProcessInstance pi = formService.submitStartFormData(pd.getId(), map);}

第一个用户任务的时候，可以获取预先设置好的表单，，并且把之前填写的表单数据回显回去：
用户审批的时候，，可以修改内容，修改表单的信息，然后完成任务

@Testpublic void test23(){Task task = taskService.createTaskQuery().taskAssignee("zs").singleResult();System.out.println("task.getId() = " + task.getId());FormService formService = processEngine.getFormService();Object renderedTaskForm = formService.getRenderedTaskForm(task.getId());System.out.println("renderedTaskForm = " + renderedTaskForm);// 审批人 获取到这个form，，可以修改这些表单Map<String, String> vars = new HashMap<>();vars.put("startTime","xxx");vars.put("endTime","yyy");vars.put("reason","玩尼玛");// 可以使用 submitTaskFormData进行审批，，也可以使用complete 进行审批formService.submitTaskFormData(task.getId(),vars);//        taskService.complete(task.getId());}
