开源CICD工具-Drone

news 2025/11/14 6:42:16

目录

一.简介

二.组件介绍

Drone Server（调度与管理中心）

Drone Runner（任务执行者）

三.配置部署

3.1 配置Gitee

设置仓库Webhooks

设置Gitee第三方应用

仓库中添加配置文件

3.2 部署Drone Server和Drone Runner

Drone Server

Drone Runner

3.3 初始化Drone Web UI

 3.4 测试

一.简介

        在现代软件开发流程中，持续集成（CI）与持续部署（CD）已成为团队快速交付与稳定迭代的关键环节。
        Drone作为一个轻量级、云原生的 CI/CD 系统，以其容器化、易扩展、高度自动化的特性，被越来越多团队用于替代传统的Jenkins、GitLab CI等工具。

        本文将介绍一个基于Drone + GitLab + Harbor + Kubernetes的完整自动化构建与部署架构，帮助开发者实现从代码提交到应用上线的全自动流水线。

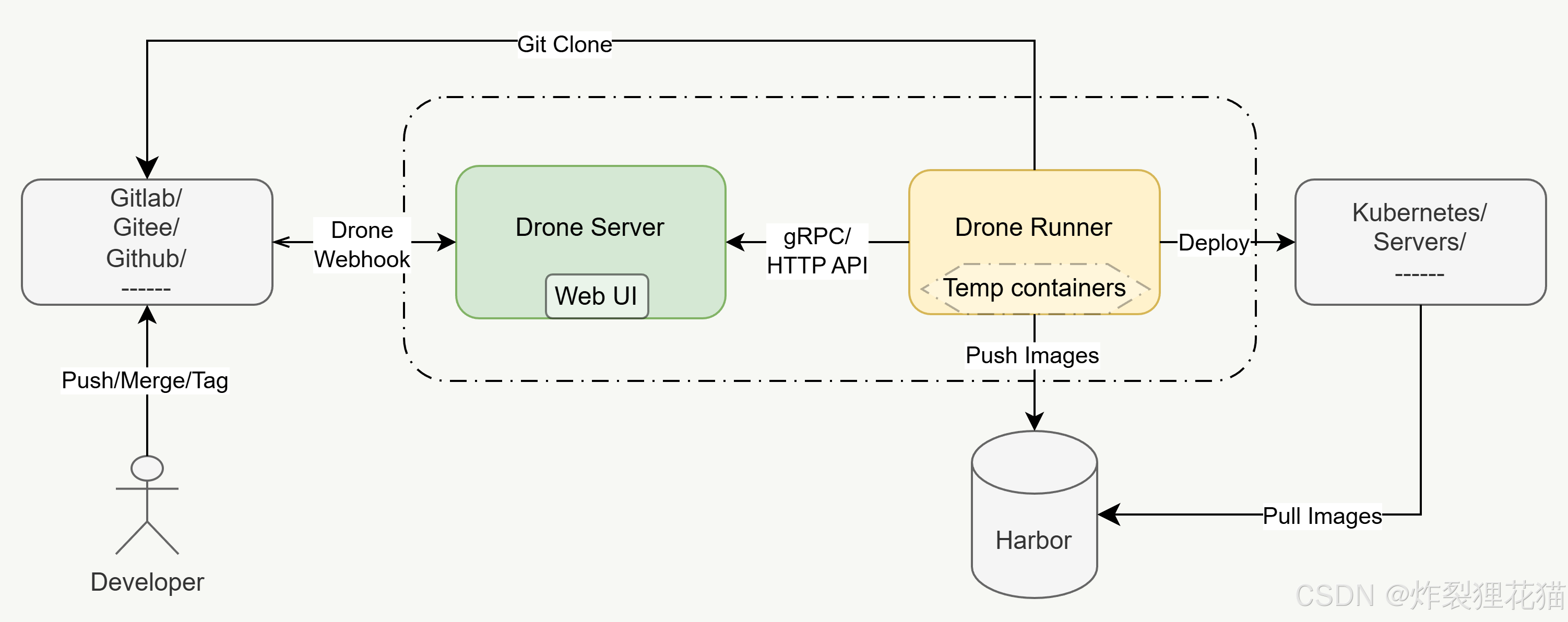

        整个CI&CD流程如上面数据访问流所示：

        1.当开发者向代码仓库推送代码或合并分支时，代码仓库通过Webhook通知Drone Server；
        2.Drone Server分配任务给Drone Runner执行代码拉取、编译构建、生成容器镜像、推送到容器仓库、部署到Kubernetes或者服务器上、自定义的测试验证脚本等；
        整个过程完全自动化，构建日志和执行状态可通过Drone Web UI实时查看。

二.组件介绍

Drone Server（调度与管理中心）

        Drone Server是整个流水线的核心调度控制器，主要功能包括：

  • 接收来自GitLab等代码仓库的Webhook请求；

  • 校验签名与权限；

  • 解析项目根目录下的 .drone.yml配置文件；

  • 调度Drone Runner执行任务；

  • 提供Web UI用于实时查看：

    • 仓库与分支列表；

    • 构建历史与执行日志；

    • 每个步骤的状态（成功 / 失败 / 执行中）。

        Server与Runner之间通过gRPC / HTTP API通信，并使用DRONE_RPC_SECRET进行身份认证。

Drone Runner（任务执行者）

        Drone Runner是一个常驻的执行代理，负责从Drone Server拉取构建任务并启动实际的执行环境。它本身并不直接执行构建步骤，而是根据 .drone.yml文件的内容，动态创建临时容器（或 Kubernetes Pod） 来完成各个步骤的操作。

        整个过程如下：

  1. 拉取任务：Drone Runner从Drone Server轮询新的构建请求；

  2. 准备环境：为本次构建创建一个隔离的执行环境（Docker容器或 K8s Pod）；

  3. 执行步骤：按照 .drone.yml中定义的每个step，依次启动临时容器执行任务；

  4. 上报结果：任务执行完毕后，Runner收集所有步骤的日志与状态，通过gRPC / HTTP回传给Drone Server；

  5. 清理环境：临时容器或Pod自动销毁，确保环境干净、可复用。

        Drone Runner 支持多实例并行运行，不同Runner可通过标签（Label）区分职责，这样既保证了任务隔离，又能提升整个CI&CD集群的执行效率。

三.配置部署

        我们以Kubernetes和Gitee代码库为例来演示整个Drone环境的搭建并测试CI&CD流程。

        首先规划一个可供访问的域名，来代理Drone Server的Webhook，例如https://drone.fzwtest.xyz，虽然是个人测试环境，但为了保证安全性，我们只允许来自Gitee的出口IP地址段访问Drone的443端口。

3.1 配置Gitee

        创建一个用来测试的代码仓库，然后做如下配置

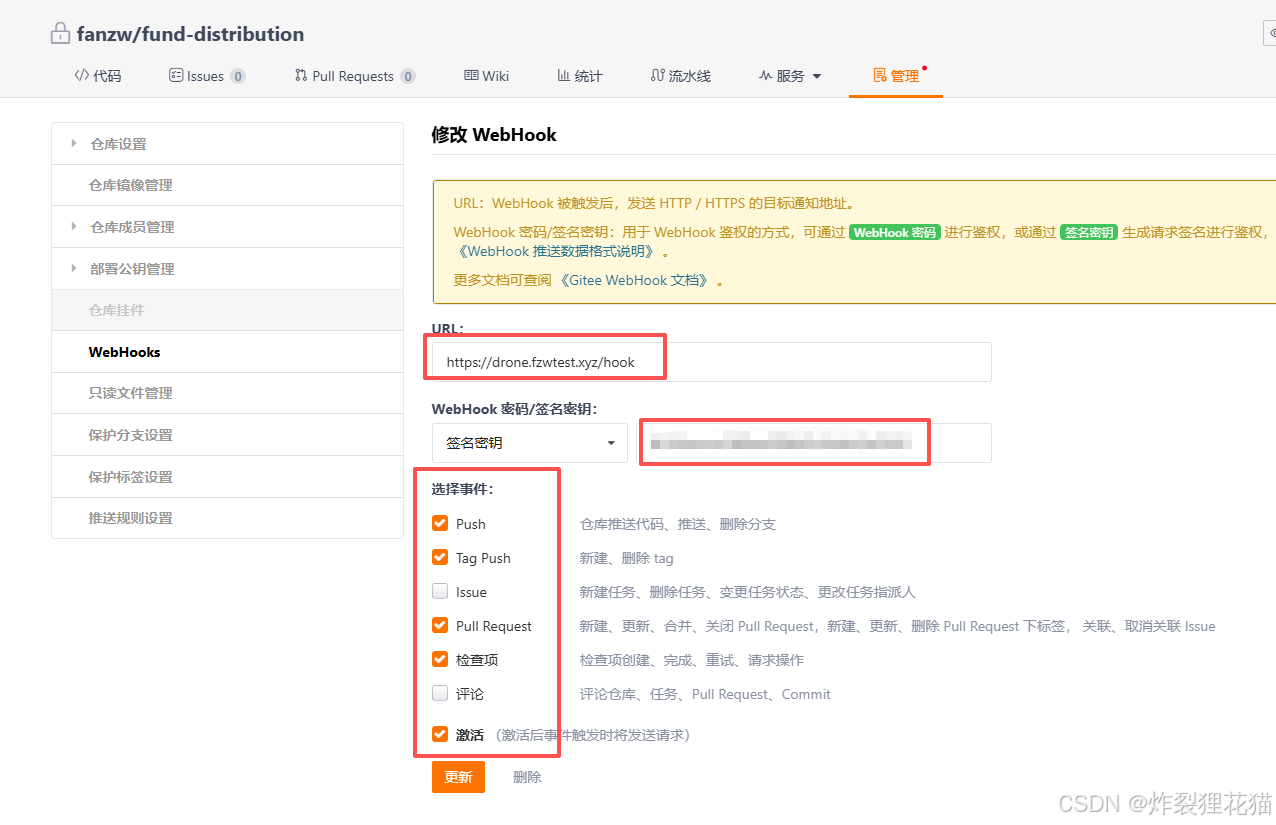

设置仓库Webhooks

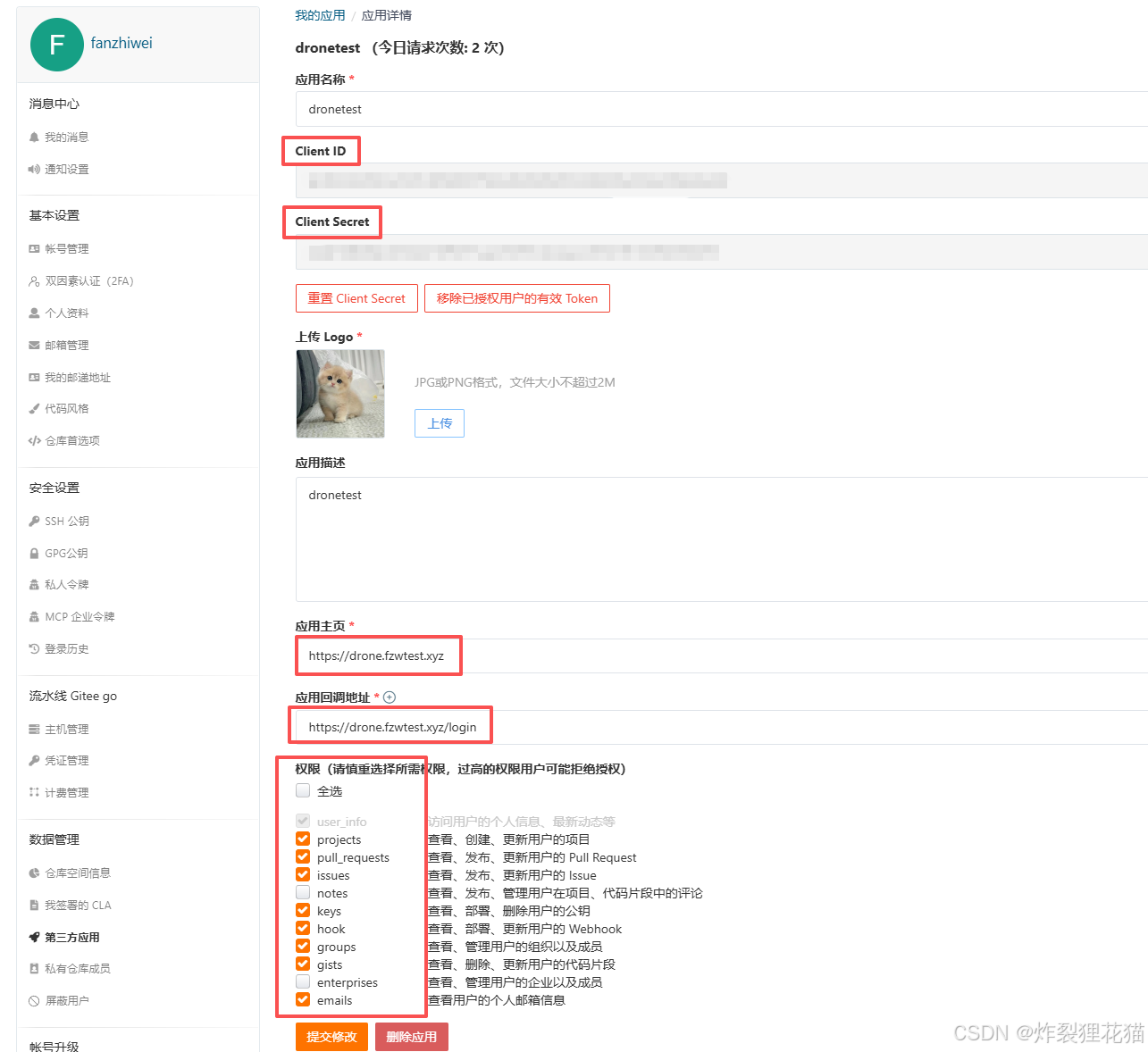

设置Gitee第三方应用

        注意这是全局设置，不是代码仓库的设置，用来允许Drone Server回调Gitee API

仓库中添加配置文件

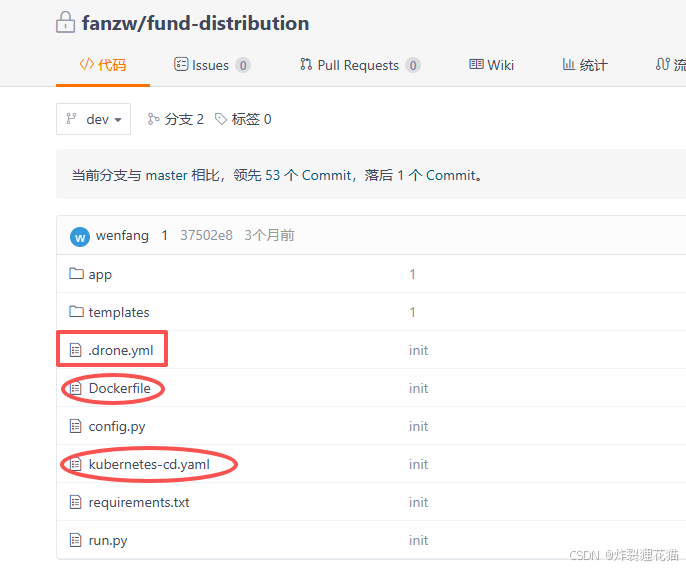

        如下图所示，.drone.yml中定义CI&CD要执行的命令，Dockerfile和Kubernetes-cd.yaml是本次示例的.drone.yml用到的两个文件（根据实际情况添加）

        .drone.yml文件内容如下，其中git clone阶段选择自定义执行命令，没有用它的集成组件：

kind: pipeline
type: kubernetes
name: cidemo
metadata:namespace: drone
service_account_name: drone-ci
clone:disable: truesteps:- name: ci-Gitcloneimage: alpine/gitenvironment:SSH_PRIVATE_KEY:from_secret: ssh_private_keycommands:- echo "beginclone"- mkdir -p ~/.ssh- echo "$SSH_PRIVATE_KEY" > ~/.ssh/id_rsa- chmod 600 ~/.ssh/id_rsa- ssh-keyscan -H gitee.com >> ~/.ssh/known_hosts- git clone git@gitee.com:fan-zhiwei1211/fund-distribution.git;cd fund-distribution && git checkout dev- cp -r . ../- echo "endclone"- echo `date +"%Y-%m-%d_%H-%M-%S"`","`git rev-parse HEAD | cut -c 1-7` > /drone/src/.tags- cat /drone/src/.tags- name: ci-ImagePushimage: docker:20.10-dindprivileged: trueenvironment:DOCKER_USERNAME:from_secret: DOCKER_USERNAMEDOCKER_PASSWORD:from_secret: DOCKER_PASSWORDvolumes:- name: dockersockhost:path: /var/runcommands:- dockerd-entrypoint.sh &  # 启动 docker daemon- sleep 10- docker version- echo "$DOCKER_PASSWORD" | docker login -u "$DOCKER_USERNAME" --password-stdin crpi-d7xhghcft4dbtjor.cn-beijing.personal.cr.aliyuncs.com- TAG=$(cut -d ',' -f 1 /drone/src/.tags)- echo "Using tag:$TAG"- docker build -t crpi-d7xhghcft4dbtjor.cn-beijing.personal.cr.aliyuncs.com/dronefzw/fund-distribution:$TAG .- docker push crpi-d7xhghcft4dbtjor.cn-beijing.personal.cr.aliyuncs.com/dronefzw/fund-distribution:$TAG- name: cd-DeployToK8simage: bitnami/kubectlworking_dir: /drone/srcprivileged: trueenvironment:myuser:from_secret: DOCKER_USERNAMEmypass:from_secret: DOCKER_PASSWORDcommands:- pwd && ls /drone/src/- sed -i "s|IMAGE_TAG|`cat /drone/src/.tags |cut -d "," -f 1`|g" /drone/src/kubernetes-cd.yaml- kubectl apply -f /drone/src/kubernetes-cd.yaml- kubectl rollout status deployment/fund-distribution -n dev --timeout=10s- kubectl get pod -l app=fund-distribution -n dev -o wide- name: cd-test-api-with-curlimage: curlimages/curl:latestcommands:- |echo "开始测试API..."sleep 10RESPONSE_CODE=$(curl -o /dev/null -s -w "%{http_code}" http://fund-distribution.dev.svc.cluster.local:8124/)echo "获取到状态码: $RESPONSE_CODE" if [ "$RESPONSE_CODE" != "200" ]; thenecho "测试失败，状态码: $RESPONSE_CODE (期望200)" >&2exit 1  # 明确返回非0状态码elseecho "测试通过"fitrigger:event:- pushbranches:- dev

        Dockerfile内容如下：

# 使用轻量级基础镜像
#FROM docker.m.daocloud.io/library/python:3.11-slim
FROM crpi-d7xhghcft4dbtjor.cn-beijing.personal.cr.aliyuncs.com/dronefzw/fund-distribution:basic
WORKDIR /app
# 复制所有文件到容器中
COPY . /app# 安装依赖（如果你有 requirements.txt）
#RUN pip install --no-cache-dir -i https://pypi.tuna.tsinghua.edu.cn/simple -r requirements.txt
# 暴露 80 端口
EXPOSE 8888# 启动 nginx
CMD ["python3", "run.py"]

        kubernetes-cd.yaml内容如下：

apiVersion: apps/v1
kind: Deployment
metadata:name: fund-distributionnamespace: dev
spec:replicas: 1selector:matchLabels:app: fund-distributiontemplate:metadata:labels:app: fund-distributionspec:imagePullSecrets:- name: acr-plaintext-secretcontainers:- name: fund-distributionimage: crpi-d7xhghcft4dbtjor.cn-beijing.personal.cr.aliyuncs.com/dronefzw/fund-distribution:IMAGE_TAGports:- containerPort: 8888---
apiVersion: v1
kind: Service
metadata:name: fund-distributionnamespace: dev
spec:selector:app: fund-distributionports:- protocol: TCPport: 8124targetPort: 8888nodePort: 32669type: NodePort

3.2 部署Drone Server和Drone Runner

Drone Server

apiVersion: v1
kind: ServiceAccount
metadata:name: drone-cinamespace: drone
automountServiceAccountToken: true
---
apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:name: drone-secrets-managernamespace: drone
rules:
- apiGroups: [""]resources: ["pods", "pods/log", "pods/exec","secrets"]verbs: ["get", "create","update", "delete","list", "watch"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:name: drone-secrets-bindingnamespace: drone
subjects:
- kind: ServiceAccountname: drone-cinamespace: drone
roleRef:kind: Rolename: drone-secrets-managerapiGroup: rbac.authorization.k8s.io
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:name: docker-sock-access
rules:
- apiGroups: [""]resources: ["nodes/proxy"]verbs: ["get", "create"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:name: drone-docker-access
subjects:
- kind: ServiceAccountname: drone-cinamespace: drone
roleRef:kind: ClusterRolename: docker-sock-accessapiGroup: rbac.authorization.k8s.io
---
apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:name: drone-ci-rolenamespace: dev  # 注意：需要与测试用例部署的namespace一致
rules:
- apiGroups: ["apps", ""]resources: ["deployments", "pods", "services"]verbs: ["get", "list", "watch", "create", "update", "patch"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:name: drone-ci-rolebindingnamespace: dev # 注意：需要与测试用例部署的namespace一致
subjects:
- kind: ServiceAccountname: drone-cinamespace: drone
roleRef:kind: Rolename: drone-ci-roleapiGroup: rbac.authorization.k8s.io
---
apiVersion: v1
kind: ConfigMap
metadata:name: drone-confignamespace: drone
data:DRONE_GITEE_CLIENT_ID: "xxxxxxxxx" #自行修改DRONE_GITEE_CLIENT_SECRET: "xxxxxxxxxx" #自行修改DRONE_GITEE_SECRET："xxxxxxxxxx"  #自行修改，可选配置DRONE_RPC_SECRET: "sdsgrgty54t4rereer"DRONE_SERVER_HOST: "drone.fzwtest.xyz"DRONE_SERVER_PROTO: "https"DRONE_SERVER_PORT: ":80"DRONE_LOGS_DEBUG: "true"DRONE_USER_CREATE: "username:fan-zhiwei1211_admin,admin:true"
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:name: drone-ingressnamespace: droneannotations:cert-manager.io/cluster-issuer: "letsencrypt-prod"nginx.ingress.kubernetes.io/backend-protocol: "HTTP"nginx.ingress.kubernetes.io/ssl-redirect: "true"
spec:ingressClassName: nginxtls:- hosts:- drone.fzwtest.xyzsecretName: drone-tlssrules:- host: drone.fzwtest.xyzhttp:paths:- path: /pathType: Prefixbackend:service:name: drone-serverport:number: 80
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:name: drone-pvcnamespace: drone
spec:accessModes:- ReadWriteOnceresources:requests:storage: 5Gi
---
apiVersion: apps/v1
kind: Deployment
metadata:name: drone-servernamespace: drone
spec:replicas: 1selector:matchLabels:app: drone-servertemplate:metadata:labels:app: drone-serverspec:serviceAccountName: drone-cicontainers:- name: drone-serverimage: drone/drone:2.17envFrom:- configMapRef:name: drone-configsecurityContext:runAsUser: 0capabilities:add: ["NET_BIND_SERVICE"]  # 允许绑定特权端口ports:- containerPort: 80volumeMounts:- name: drone-datamountPath: /datavolumes:- name: drone-datapersistentVolumeClaim:claimName: drone-pvc---
apiVersion: v1
kind: Service
metadata:name: drone-servernamespace: drone
spec:ports:- port: 80targetPort: 80name: http- port: 443targetPort: 443name: httpsselector:app: drone-server

Drone Runner

apiVersion: v1
kind: Secret
metadata:name: acr-plaintext-secretnamespace: dev  # 按需修改命名空间
type: kubernetes.io/dockerconfigjson
stringData:  # 注意这里使用 stringData 而非 data.dockerconfigjson: |{"auths": {"crpi-d7xhghcft4dbtjor.cn-beijing.personal.cr.aliyuncs.com": {"username": "xxxx", #容器仓库鉴权，自行修改"password": "xxxxxxx", #容器仓库鉴权，自行修改"auth": "xxxxxxxx" #容器仓库鉴权，自行修改}}}
---
apiVersion: apps/v1
kind: Deployment
metadata:name: drone-runnernamespace: drone
spec:replicas: 1selector:matchLabels:app: drone-runnertemplate:metadata:labels:app: drone-runnerspec:serviceAccountName: drone-cicontainers:- name: drone-runnerimage: drone/drone-runner-kube:latestenv:- name: DRONE_RPC_HOSTvalue: "drone-server.drone.svc.cluster.local"  # K8S 内部 Service 地址- name: DRONE_RPC_SECRETvalueFrom:configMapKeyRef:name: drone-configkey: DRONE_RPC_SECRET- name: DRONE_RUNNER_CAPACITYvalue: "2"- name: DRONE_RUNNER_PRIVILEGED_IMAGESvalue: "plugins/docker,appleboy/drone-docker"

        部署到Kubernetes中，确保服务运行正常：

# kubectl get pod -n drone
NAME                            READY   STATUS    RESTARTS   AGE
drone-runner-f5cd6496b-s7wbl    1/1     Running   0          31s
drone-server-6c6d4d778b-5tzrv   1/1     Running   0          33s

3.3 初始化Drone Web UI

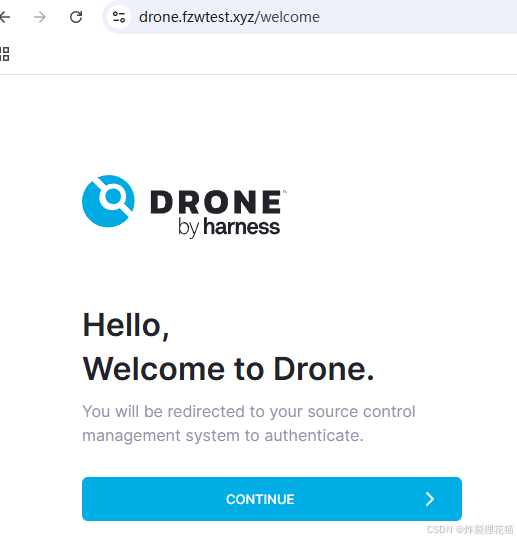

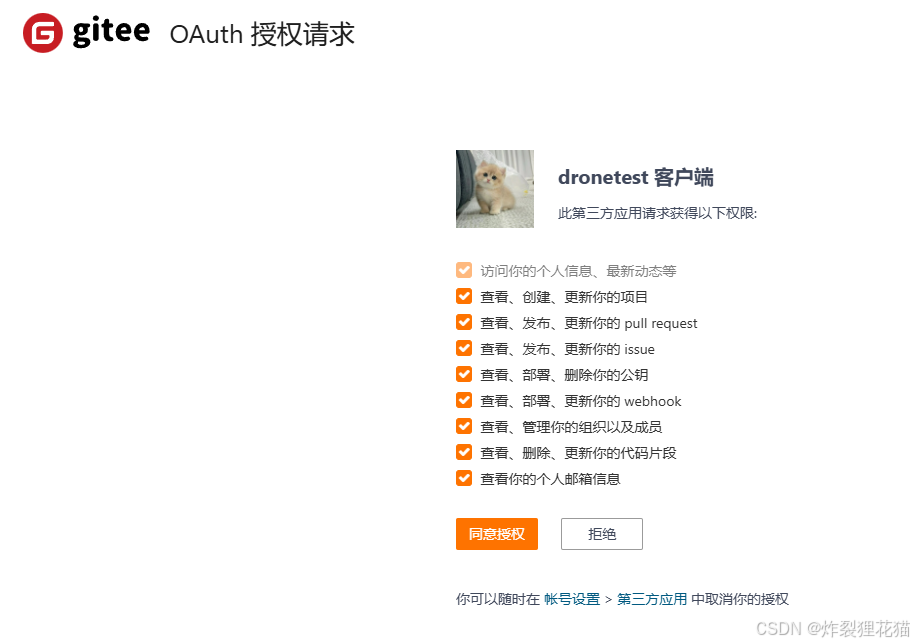

        登录Drone的域名 https://drone.fzwtest.xyz/ 并同意授权，进入操作页面

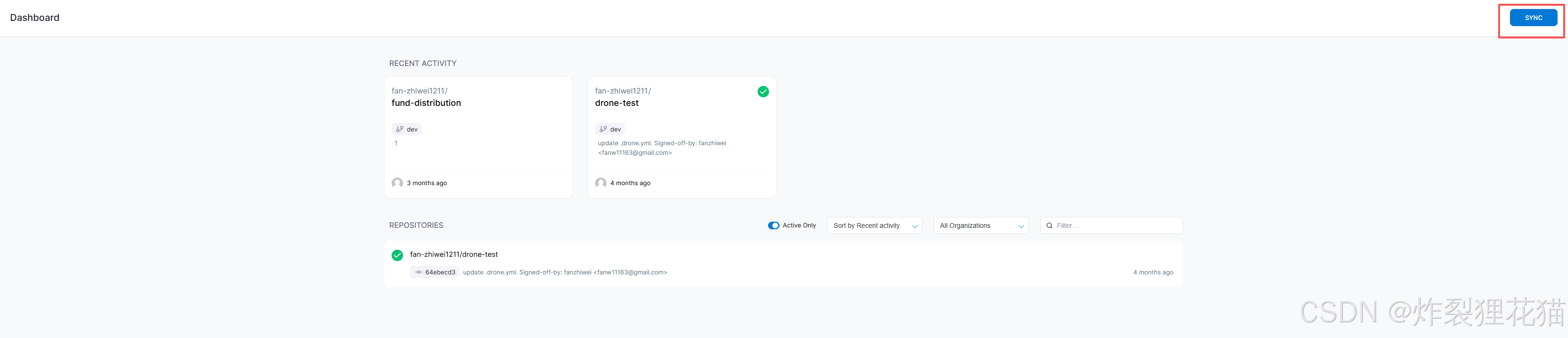

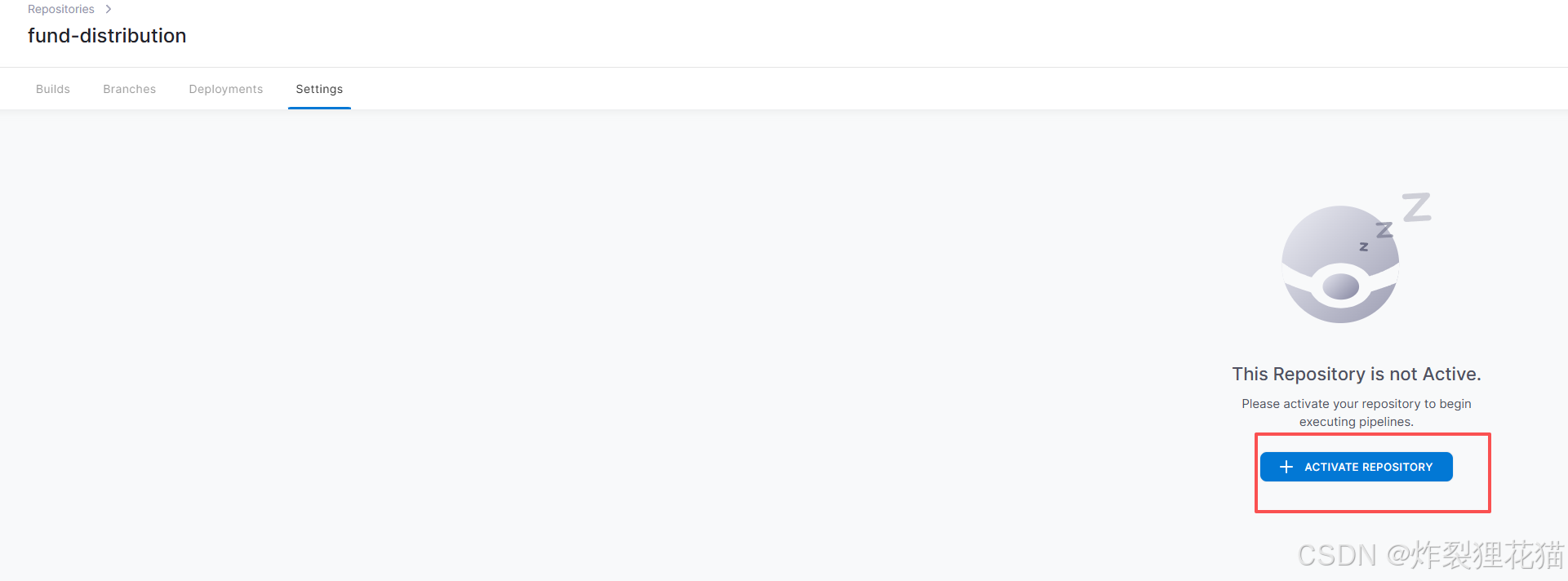

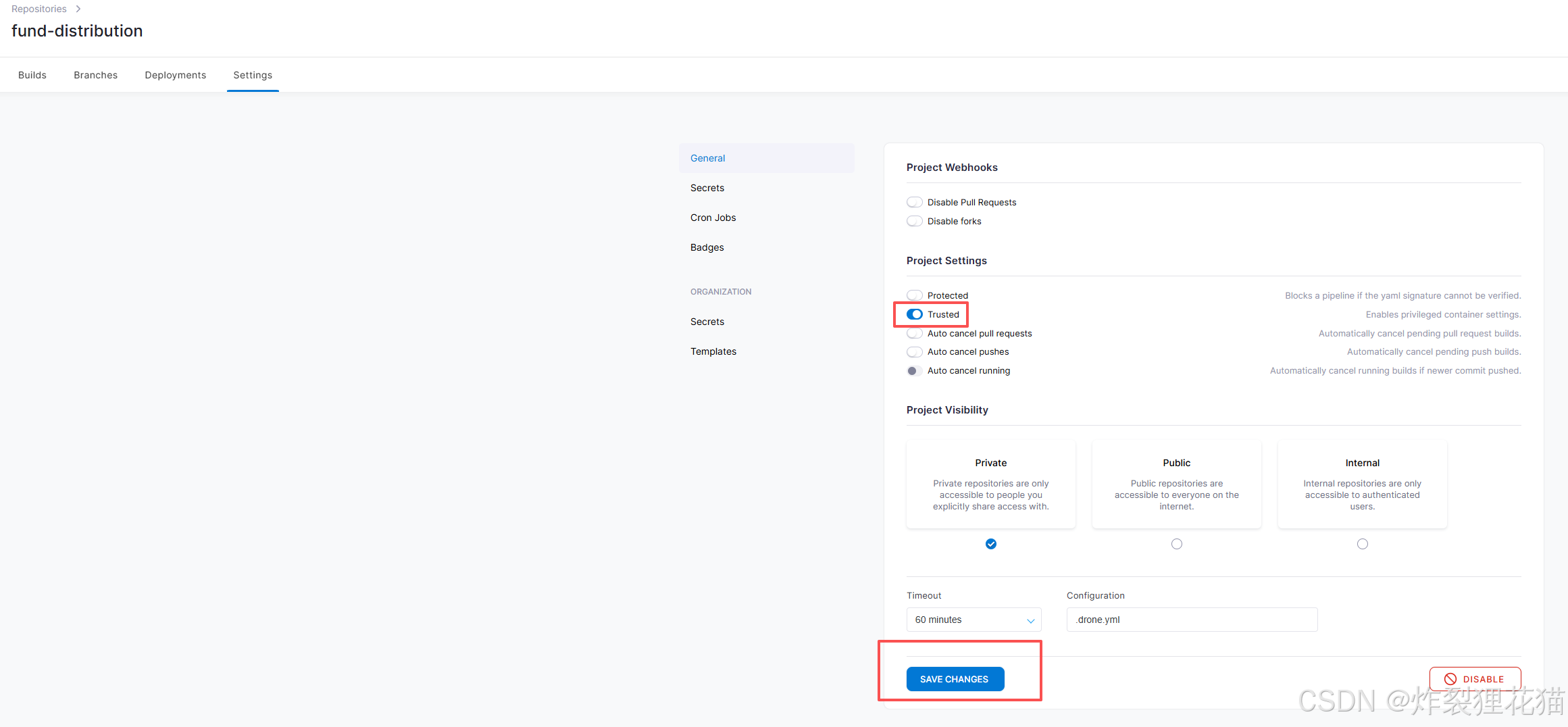

        可以点击SYNC同步仓库，点击我们的示例仓库，激活CI&CD集成

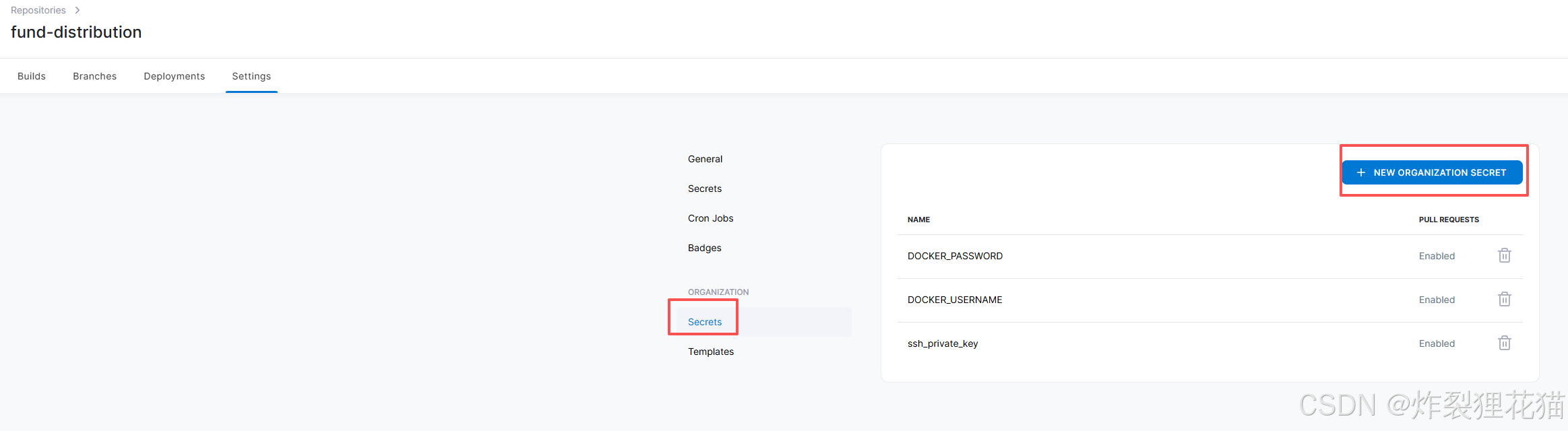

        可以添加自己需要的Secrets，用来.drone.yml的参数调用。例如我们示例中的DOCKER_USERNAME和DOCKER_PASSWORD以及ssh_private_key

 3.4 测试

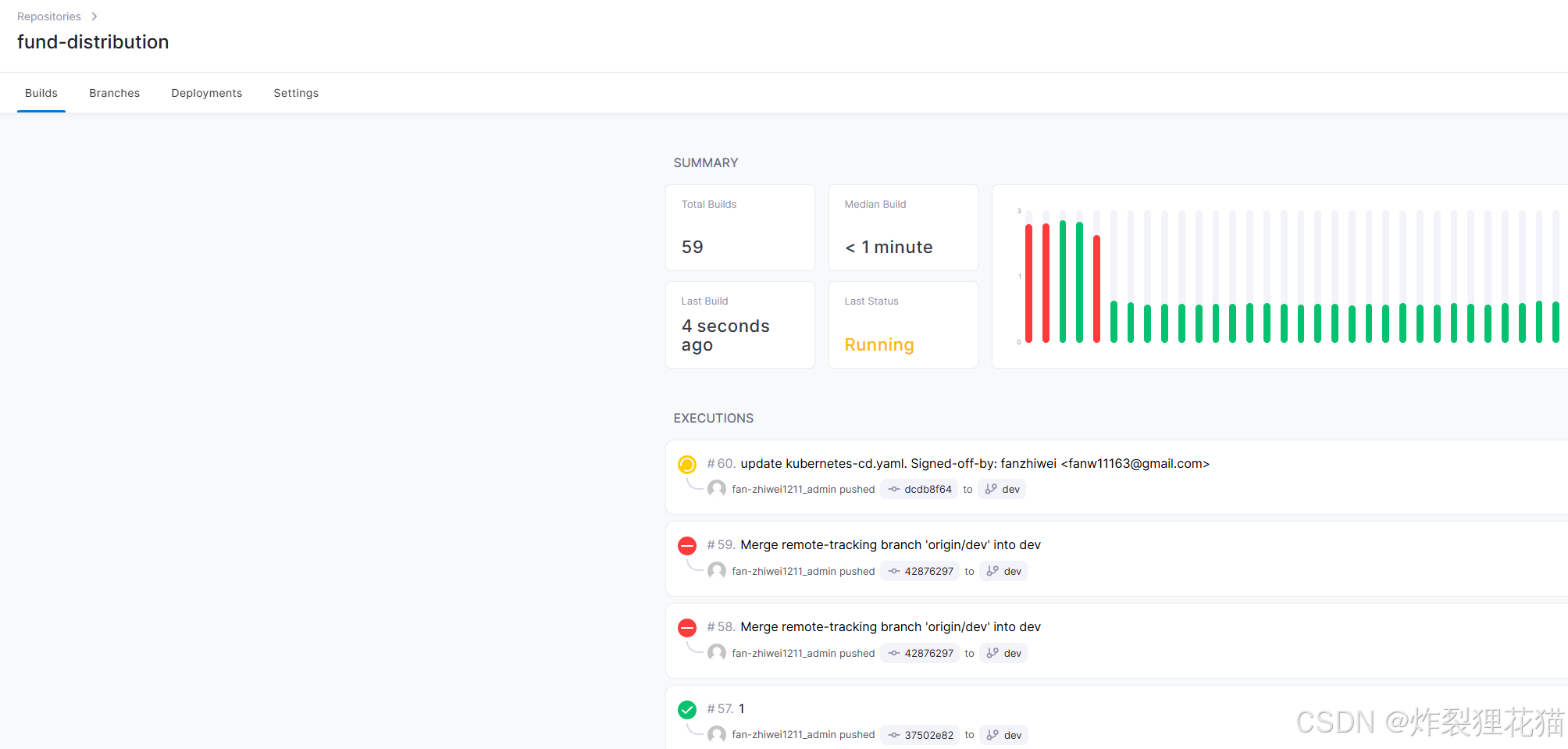

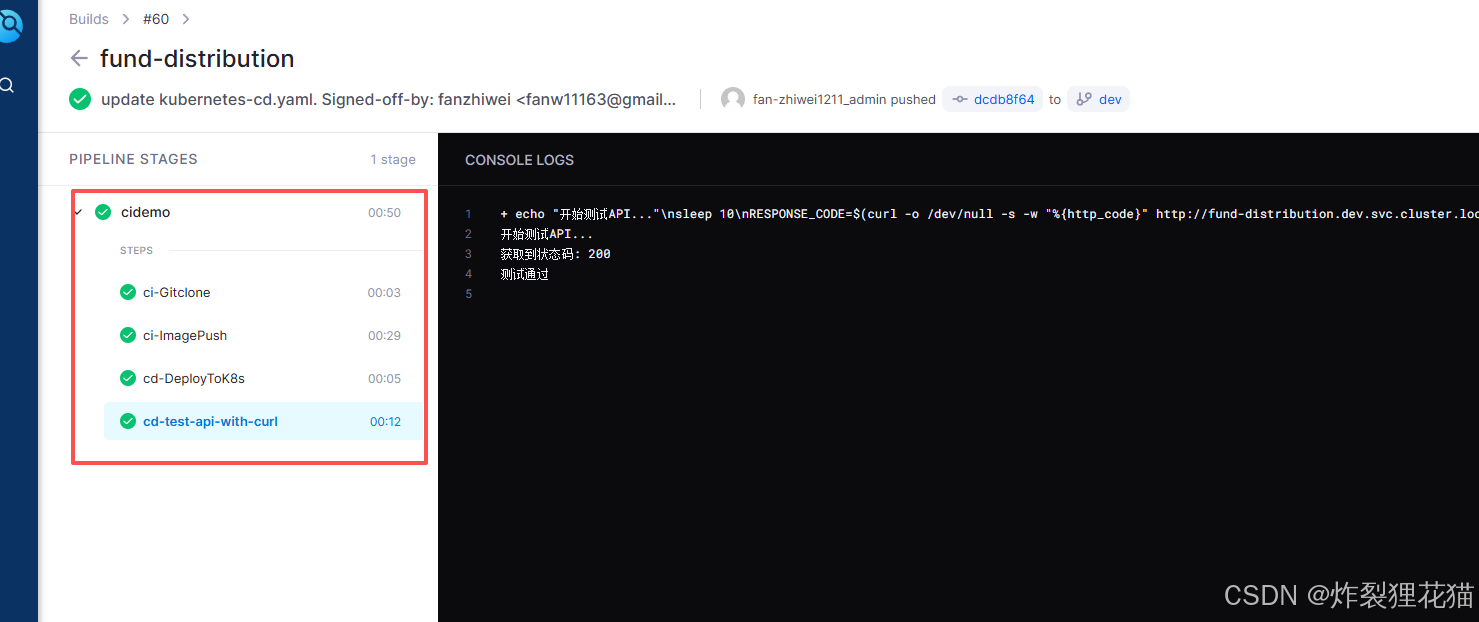

        现在提交代码到dev分支，会看到自动触发了CI&CD流程，并且能看到.drone.yml中定义的几个step的执行日志。

        查看我们的测试服务已经成功部署

# kubectl get pod -n dev
NAME                                READY   STATUS    RESTARTS   AGE
fund-distribution-9478b5f84-825h7   1/1     Running   0          28m
