【图像处理基石】什么是光流法？

在计算机视觉领域，运动目标分析是核心任务之一，而光流法作为一种无标记运动估计技术，通过捕捉图像序列中像素的灰度变化，能够精准描述目标的运动轨迹和速度信息。它广泛应用于目标跟踪、行为识别、自动驾驶等场景，是AI算法工程师必须掌握的关键技术之一。本文将从光流法的核心原理出发，结合OpenCV实现Python实战，带你快速掌握光流法的应用技巧。

一、光流法核心原理

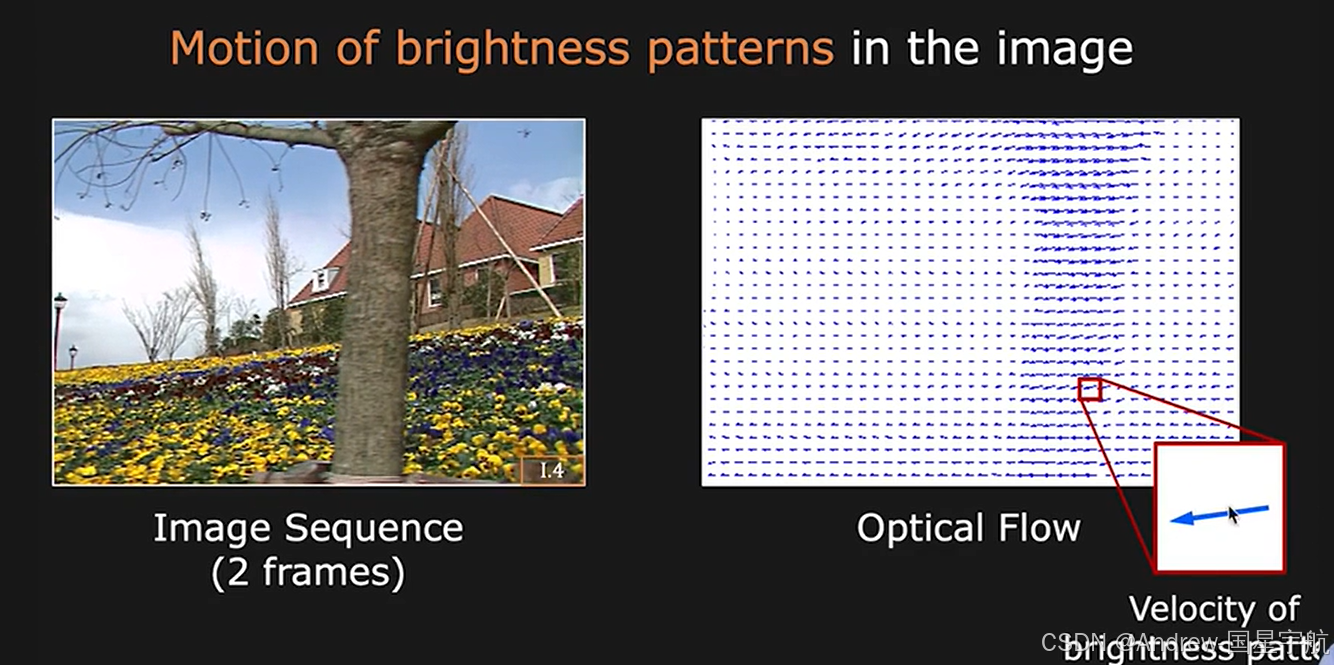

光流法的本质是通过分析连续帧图像中像素的灰度变化，计算像素在二维平面上的运动向量（即光流）。其实现基于两个关键假设：

1. 亮度恒定假设：同一目标在连续帧中的灰度值保持不变，这是光流计算的基础前提。
2. 空间一致性假设：相邻像素属于同一运动目标，因此它们的运动向量具有相似性。

根据这两个假设，可推导得到光流法的基本方程。设连续两帧图像中某像素的坐标分别为(x, y)和(x+u, y+v)，其中(u, v)为该像素的光流向量，灰度值分别为I(x, y, t)和I(x+u, y+v, t+1)。根据亮度恒定假设，两帧灰度值满足I(x+u, y+v, t+1) = I(x, y, t)。对等式左侧进行泰勒展开并忽略高阶无穷小量，可得到光流基本方程：Iₓu + Iᵧv + Iₜ = 0，其中Iₓ、Iᵧ分别为像素在x、y方向的灰度梯度，Iₜ为灰度值随时间的变化率。

由于单个方程无法求解两个未知数u和v，需要引入额外约束条件。常用的方法包括Lucas-Kanade算法（基于局部窗口的最小二乘解）和Farneback算法（全局稠密光流估计），前者适用于稀疏光流计算，后者适用于稠密光流计算，本文将重点实现这两种算法的Python实战。

二、Python实战：基于OpenCV的光流法实现

OpenCV提供了成熟的光流法API，支持稀疏光流（Lucas-Kanade算法）和稠密光流（Farneback算法）的快速实现。下面将通过两个实战案例，分别演示两种光流法的应用。

1. 环境准备

首先确保安装OpenCV库，若未安装可通过以下命令安装：

pip install opencv-python

2. 实战一：稀疏光流（Lucas-Kanade算法）

稀疏光流仅计算图像中关键像素（如角点）的光流向量，计算速度快，适用于实时目标跟踪场景。步骤如下：

1. 读取视频序列，提取第一帧并检测角点（使用Shi-Tomasi角点检测）。
2. 对后续帧，使用Lucas-Kanade算法计算角点的光流向量。
3. 绘制光流轨迹，可视化目标运动情况。

代码实现

import cv2
import numpy as np# 读取视频
cap = cv2.VideoCapture('test_video.mp4')# 定义Shi-Tomasi角点检测参数
feature_params = dict(maxCorners=100, qualityLevel=0.3, minDistance=7, blockSize=7)# 定义Lucas-Kanade光流参数
lk_params = dict(winSize=(15, 15), maxLevel=2, criteria=(cv2.TERM_CRITERIA_EPS | cv2.TERM_CRITERIA_COUNT, 10, 0.03))# 生成随机颜色用于绘制轨迹
color = np.random.randint(0, 255, (100, 3))# 读取第一帧并转为灰度图
ret, old_frame = cap.read()
old_gray = cv2.cvtColor(old_frame, cv2.COLOR_BGR2GRAY)# 检测第一帧的角点
p0 = cv2.goodFeaturesToTrack(old_gray, mask=None, **feature_params)# 创建掩码用于绘制轨迹
mask = np.zeros_like(old_frame)while True:# 读取当前帧ret, frame = cap.read()if not ret:breakframe_gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)# 计算稀疏光流p1, st, err = cv2.calcOpticalFlowPyrLK(old_gray, frame_gray, p0, None, **lk_params)# 筛选跟踪成功的角点good_new = p1[st == 1]good_old = p0[st == 1]# 绘制光流轨迹for i, (new, old) in enumerate(zip(good_new, good_old)):a, b = new.ravel()c, d = old.ravel()mask = cv2.line(mask, (int(a), int(b)), (int(c), int(d)), color[i].tolist(), 2)frame = cv2.circle(frame, (int(a), int(b)), 5, color[i].tolist(), -1)# 合并图像与轨迹掩码img = cv2.add(frame, mask)# 显示结果cv2.imshow('Sparse Optical Flow (Lucas-Kanade)', img)# 按键退出if cv2.waitKey(30) & 0xFF == 27:break# 更新前一帧和前一角点old_gray = frame_gray.copy()p0 = good_new.reshape(-1, 1, 2)# 释放资源
cap.release()
cv2.destroyAllWindows()

代码诠释

• 视频读取：使用cv2.VideoCapture读取测试视频，若需使用摄像头实时处理，可将参数改为0。
• 角点检测：cv2.goodFeaturesToTrack通过Shi-Tomasi算法检测第一帧的角点，这些角点具有灰度变化明显、稳定性高的特点，适合作为跟踪目标。
• 光流计算：cv2.calcOpticalFlowPyrLK实现Lucas-Kanade算法，通过金字塔分层策略提高光流估计的鲁棒性，支持大位移目标跟踪。
• 轨迹绘制：通过掩码图层记录角点的运动轨迹，使用不同颜色区分不同角点，最终与当前帧合并显示，直观呈现目标运动情况。

3. 实战二：稠密光流（Farneback算法）

稠密光流计算图像中所有像素的光流向量，能够完整描述整个图像的运动场，适用于运动分割、全景拼接等场景。步骤如下：

1. 读取视频序列，将连续两帧转为灰度图。
2. 使用Farneback算法计算稠密光流向量。
3. 将光流向量转换为颜色和幅值图像，可视化运动场。

代码实现

import cv2
import numpy as np# 读取视频
cap = cv2.VideoCapture('test_video.mp4')# 读取第一帧并转为灰度图
ret, prev_frame = cap.read()
prev_gray = cv2.cvtColor(prev_frame, cv2.COLOR_BGR2GRAY)# 定义颜色映射表用于可视化
hsv = np.zeros_like(prev_frame)
hsv[..., 1] = 255  # 饱和度设为255，保证颜色鲜艳while True:# 读取当前帧ret, curr_frame = cap.read()if not ret:breakcurr_gray = cv2.cvtColor(curr_frame, cv2.COLOR_BGR2GRAY)# 计算稠密光流（Farneback算法）flow = cv2.calcOpticalFlowFarneback(prev_gray, curr_gray, None, 0.5, 3, 15, 3, 5, 1.2, 0)# 将光流向量转换为极坐标（幅值和角度）mag, ang = cv2.cartToPolar(flow[..., 0], flow[..., 1])# 根据角度设置色相（H通道），根据幅值设置亮度（V通道）hsv[..., 0] = ang * 180 / np.pi / 2  # 角度转为0-180范围hsv[..., 2] = cv2.normalize(mag, None, 0, 255, cv2.NORM_MINMAX)  # 幅值归一化到0-255# 将HSV图像转为BGR图像，用于显示flow_img = cv2.cvtColor(hsv, cv2.COLOR_HSV2BGR)# 合并原始帧和光流图像result = cv2.hconcat([curr_frame, flow_img])# 显示结果cv2.imshow('Dense Optical Flow (Farneback)', result)# 按键退出if cv2.waitKey(30) & 0xFF == 27:break# 更新前一帧prev_gray = curr_gray.copy()# 释放资源
cap.release()
cv2.destroyAllWindows()

代码诠释

• 稠密光流计算：cv2.calcOpticalFlowFarneback实现Farneback算法，通过多项式展开近似像素的运动，能够处理多尺度、大位移的运动场景，输出所有像素的光流向量（shape为[H, W, 2]，分别对应x、y方向的速度）。
• 可视化处理：将光流向量转换为极坐标形式，角度对应运动方向（映射为色相H），幅值对应运动速度（映射为亮度V），通过HSV颜色空间直观呈现运动场的分布情况。
• 结果合并：将原始帧与光流图像横向拼接，方便对比观察目标运动与光流的对应关系。

三、结果分析与应用场景

1. 结果解读

• 稀疏光流：仅跟踪角点等关键像素，轨迹清晰，计算速度快（可达实时），但无法反映图像中所有像素的运动情况，适用于目标跟踪、运动参数估计等场景。
• 稠密光流：覆盖所有像素，能够完整描述运动场，适合运动分割、背景建模等场景，但计算量较大，对硬件性能有一定要求。

2. 实际应用场景

• 目标跟踪：在监控视频中跟踪行人、车辆等目标，无需预先标记目标，适应复杂背景下的运动跟踪。
• 行为识别：通过分析人体关节点的光流向量，识别跑步、跳跃等行为动作，应用于智能监控、体育分析等领域。
• 自动驾驶：检测道路上车辆、行人的运动速度和方向，为决策系统提供环境感知信息，保障行驶安全。
• 图像稳定：通过计算图像的光流向量，补偿相机的抖动，实现视频防抖效果。

四、技术优化与进阶方向

1. 光流法局限性：传统光流法依赖亮度恒定假设，当目标存在遮挡、光照变化或快速运动时，估计精度会下降。可通过融合深度学习方法（如FlowNet）提升鲁棒性。
2. 性能优化：稠密光流计算量较大，可通过GPU加速（如OpenCV的CUDA版本）或图像下采样减少计算开销，满足实时性需求。
3. 多目标跟踪：结合目标检测算法（如YOLO），先检测目标区域，再在区域内计算光流，实现精准的多目标跟踪。
4. 3D运动估计：结合相机内参，将2D光流向量转换为3D运动信息，应用于三维重建、机器人导航等场景。

五、总结

本文详细介绍了光流法的核心原理，通过Python+OpenCV实现了稀疏光流和稠密光流的实战案例，并分析了其应用场景和优化方向。光流法作为一种经典的运动估计技术，在计算机视觉领域具有广泛的应用价值，尤其在目标跟踪、行为识别等任务中发挥着重要作用。

对于AI算法工程师而言，掌握光流法不仅能够提升运动目标分析的技术能力，还能为业务场景提供高效的解决方案。后续可进一步探索深度学习与光流法的结合，提升复杂场景下的运动估计精度，推动技术在实际业务中的落地应用。
