RK3568平台开发系列讲解：RK VOP 显示控制器

更多内容可以加入Linux系统知识库套餐（教程＋视频＋答疑）

🚀返回专栏总目录

沉淀、分享、成长，让自己和他人都能有所收获！😄

一、显示控制器的基本概念

---

显示控制器，又称 LCDC（全称为 LCD Controller），主要负责将内存中的图像数据传输到显示设备上。随着技术的不断发展，显示控制器的功能也得到了增强，能够处理一些简单的图像操作，例如缩放、旋转和图像合成等。

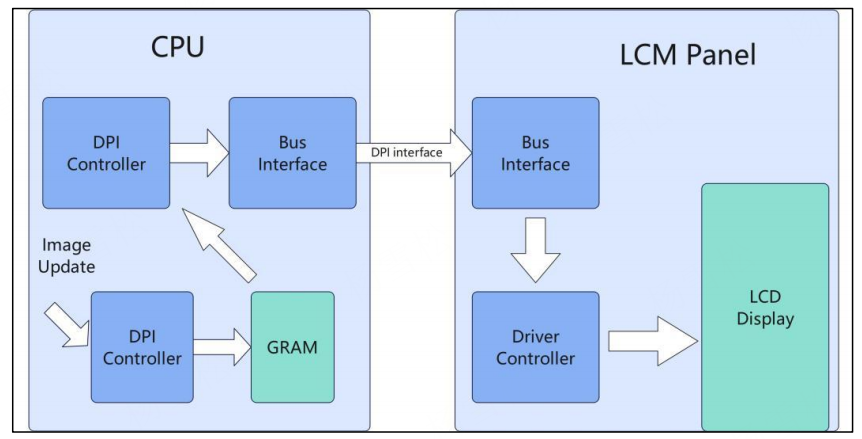

显示控制器在处理器中的作用类似于计算机中的显卡。当处理器集成了显示控制器时，相当于内置了显卡模块，可以直接驱动显示屏输出图像信号。例如，像 RK3399、RK3588 和 RK3568这样的高性能 SoC 均内置了显示控制器，无需额外硬件即可实现视频输出功能。集成了显示控制器的处理器框架图如图：

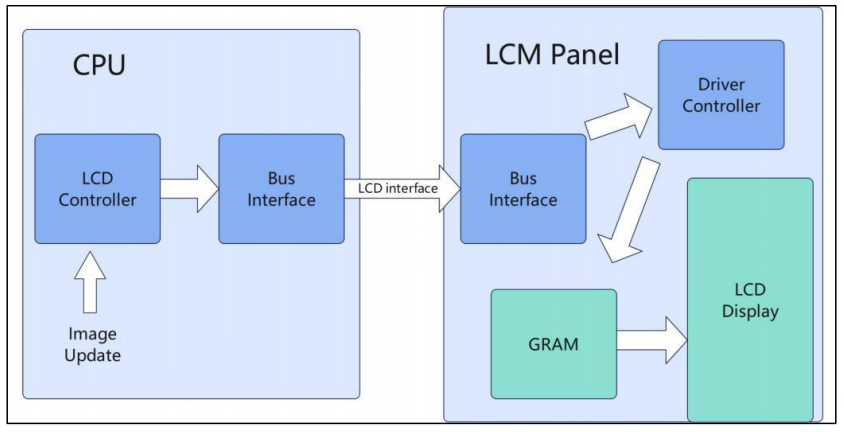

而在嵌入式领域，一些低功耗微控制器（如 STM32 系列）通常不集成显示控制器。这类处理器如果需要实现图像输出，则必须外接带有 GRAM 的显示模块以完成图形处理和显示功能。未集成显示控制器的处理器框架图如图

未集成显示控制器的处理器架构通常具备以下特点：
（1）图形处理能力有限，需依赖外置显示模块提供的运算资源。
（2）系统功耗和硬件成本相对较低，适合对能效和经
