MPC（模型预测控制）概念

前言

一、MPC 最核心的思想（必须先理解）

1）关键思想：

2）步骤：

2.1）MPC未来N步的控制量

2.2）构建优化目标：

2.3）二次规划（QP）求解器

2.4）执行第一个控制量

2.5）滚动求解（Receding Horizon）

二、为什么预测区间较控制区间多 1？

三、MPC 状态预测：以 4 步预测为例（Np=4）

四、构造大向量 X 和 U

五、得到经典 MPC 预测矩阵：X = Fx + GU

1）F 矩阵（预测初始状态的贡献）

2）G 矩阵（控制量对未来状态的影响）

六、X = F xₖ + G U 在时间轴上的含义

七、滚动优化

1）第一次优化（在时刻 k）

2）第二次优化（在时刻 k+1）

3）关键点：

八、状态预测模型&离散矩阵手推步骤

九、MPC 代价函数构建与 QP 优化问题形成过程

1）构造 MPC 代价函数 J

2）将 X = F xₖ + G U 代入代价函数

3）最终 QP 形式（直接给 qpOASES 求解）

4）加入约束

十、代价函数二次型展开、QP 核心矩阵 H、f 和有/无约束QP的二次型代价函数梯度求解手推步骤

十一、QP 求解 → 得到最优控制序列 U*

十二、MPC理论步骤总结

十三、全文总结

MPC（模型预测控制）概念

模型预测控制（Model Predictive Control，MPC）是一种 基于模型的优化控制方法。
它不是像 PID 那样“根据当前误差给输出”，
也不是像纯追踪（Pure Pursuit）、Stanley 那样用几何关系求转角。

MPC 是用“未来好几步”的预测来决定“现在该怎么做”。

核心思想只有一句话：

在未来 N 步时间上，让系统的状态 X 尽量跟随参考轨迹 Xref，
并找到一串最优控制量 U，使代价最小、约束满足。

因此，MPC 本质上是：

“控制 + 预测 + 规划 + 优化” 的统一框架

前言

模型预测控制（Model Predictive Control, MPC）是现代自动驾驶、AGV、无人机中最主流的轨迹跟踪控制器。
然而，很多人只会用，却不知道：

MPC 的未来状态是怎么预测的？
控制输入 uk 是从哪里“求”出来的？
为什么预测区间总是比控制区间多 1？
MPC 如何变成一个二次规划（QP）问题？

本文将一步步从 离散模型 → 预测矩阵 → 代价函数 → QP 优化问题 → 得到最优控制量 整体推导，让你真正理解 MPC 的底层数学结构。

一、MPC 最核心的思想（必须先理解）

1）关键思想：

在 MPC 中：

uₖ、uₖ₊₁、uₖ₊₂……都不是提前设定的，
而是优化器求解出来的最优控制序列（决策变量）。

我们并不是给出一个 uk，然后预测未来状态。
而是：

2）步骤：

2.1）MPC未来N步的控制量

MPC 会把未来 N 步的控制量

全部当成 未知变量。

2.2）构建优化目标：

未来轨迹误差最小+控制量最小+满足约束

2.3）二次规划（QP）求解器

最终通过 二次规划（QP）求解器 求出一整串最优控制量序列 U*。

2.4）执行第一个控制量

MPC 每次只执行第一个控制量：

2.5）滚动求解（Receding Horizon）

然后进入下一时刻，滚动求解（Receding Horizon）。

二、为什么预测区间较控制区间多 1？

MPC 的预测模型：

结构如下：

时间步：   k        k+1        k+2        k+3        k+4|---------|----------|----------|----------|
状态：    x_k      x_{k+1}    x_{k+2}    x_{k+3}    x_{k+4}↑         ↑          ↑          ↑
控制：       u_k      u_{k+1}    u_{k+2}    u_{k+3}(第1步)   (第2步)    (第3步)    (第4步)预测区间： [-------------- Np = 4 步状态预测 --------------]
控制区间：   [----------- Nu = 4 个控制量 -----------]

可以看到：

状态点：xₖ, xₖ₊₁, xₖ₊₂, xₖ₊₃, xₖ₊₄ → 5 个
控制量：uₖ, uₖ₊₁, uₖ₊₂, uₖ₊₃ → 4 个

所以预测区间状态数量 = 控制区间 + 1，
本质原因就是：状态是“节点”，控制是“节点之间的边”。

三、MPC 状态预测：以 4 步预测为例（Np=4）

MPC离散线性模型：

逐步展开：

第 1 步：

第 2 步：

第 3 步：

第 4 步：

四、构造大向量 X 和 U

五、得到经典 MPC 预测矩阵：X = Fx + GU

1）F 矩阵（预测初始状态的贡献）

2）G 矩阵（控制量对未来状态的影响）

最终预测公式：

这是 MPC 的最核心公式之一。

六、X = F xₖ + G U 在时间轴上的含义

上一节我们推导了：

在时间轴上，可以把 X 和 U 理解为：

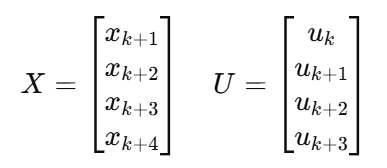

X = [x_{k+1}, x_{k+2}, x_{k+3}, x_{k+4}]^T
U = [u_k,     u_{k+1}, u_{k+2}, u_{k+3}]^T

此时：

F 决定：如果不给控制量（U=0），仅靠 A 演化，xₖ 会怎样传播到未来 4 步
G 决定：每一个控制量 uₖ, uₖ₊₁, uₖ₊₂, uₖ₊₃ 是如何叠加影响未来每个 x 的

你可以这样理解矩阵 G：

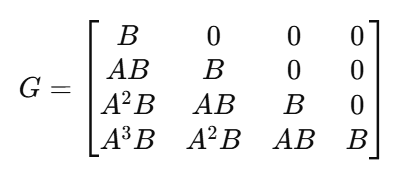

G =
[   B      0      0      0   ]   → 只影响 x_{k+1}
[  A B     B      0      0   ]   → u_k 影响 x_{k+2}，u_{k+1} 也影响 x_{k+2}
[ A^2 B   A B     B      0   ]   → 三个控制依次累积影响 x_{k+3}
[ A^3 B  A^2 B   A B     B   ]   → 四个控制依次累积影响 x_{k+4}

在时间轴上的直观图：

x_k --u_k--> x_{k+1} --u_{k+1}--> x_{k+2} --u_{k+2}--> x_{k+3} --u_{k+3}--> x_{k+4}u_k     影响： x_{k+1}, x_{k+2}, x_{k+3}, x_{k+4}
u_{k+1} 影响：          x_{k+2}, x_{k+3}, x_{k+4}
u_{k+2} 影响：                    x_{k+3}, x_{k+4}
u_{k+3} 影响：                              x_{k+4}

这就是 G 矩阵下三角结构 的直观含义：
越早施加的控制，对未来状态产生越多影响。

七、滚动优化

MPC 不是只算一次 U 就完事了，而是每个采样时刻都要重新优化一次。

1）第一次优化（在时刻 k）

当前真实状态：x_k 已知优化得到：
U* = [u_k*, u_{k+1}*, u_{k+2}*, u_{k+3}*]只执行第一个控制量：
u_k^{apply} = u_k*

时间轴视图：

(第 1 次优化)时间：    k        k+1        k+2        k+3        k+4|---------|----------|----------|----------|
状态：    x_k      x_{k+1}    x_{k+2}    x_{k+3}    x_{k+4}
控制：      u_k*     u_{k+1}*   u_{k+2}*   u_{k+3}*↑实际执行的只有这个

2）第二次优化（在时刻 k+1）

车按照 u_k* 运行到新状态 xₖ₊₁，
现在新的初始状态是 xₖ₊₁，重新算一遍新的最优控制序列：

当前真实状态：x_{k+1} 已知再次优化得到：
U_new* = [u_{k+1,new}*, u_{k+2,new}*, u_{k+3,new}*, u_{k+4,new}*]只执行：
u_{k+1}^{apply} = u_{k+1,new}*

此时时间轴从 k+1 开始“重新切一块”预测窗口：

(第 2 次优化：预测窗口右移一格)时间：           k+1        k+2        k+3        k+4        k+5|----------|----------|----------|----------|
状态：           x_{k+1}    x_{k+2}    x_{k+3}    x_{k+4}    x_{k+5}
控制：             u_{k+1}    u_{k+2}    u_{k+3}    u_{k+4}↑现在只执行它
