06_作业基于CubeMx实现按键控制LED灯（裸机）（立芯嵌入式笔记）

1、知识学习

1 按键工作电路原理

按键通常与电阻配合使用如：

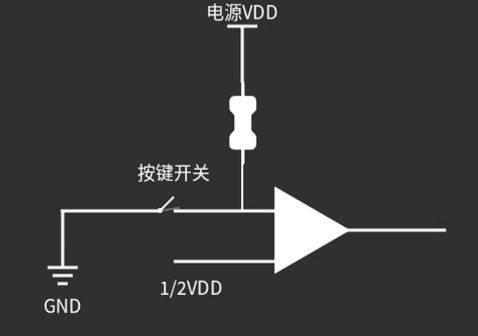

上拉电阻：按键一端接地，另一端通过电阻接电源（VCC）。未按下时，输入引脚为高电平；按下时接地变为低电平。

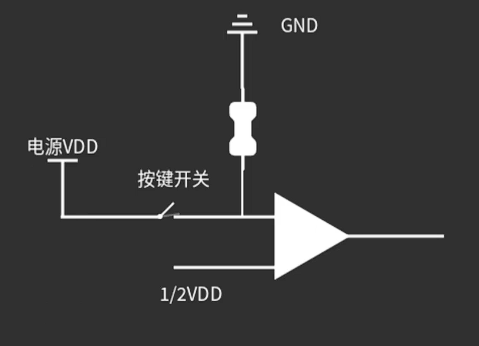

下拉电阻：按键一端接VCC，另一端通过电阻接地。未按下时输入为低电平，按下时变为高电平。

2、LED控制原理

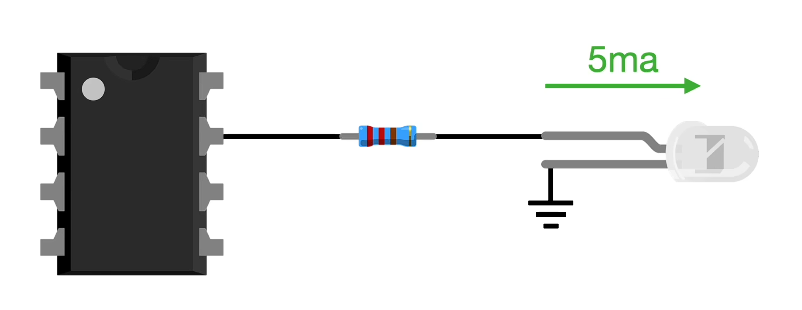

• 对于小功率的LED可以直接通过单片机引脚控制
![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/b74873e83f58433391b06d477145b141.png)

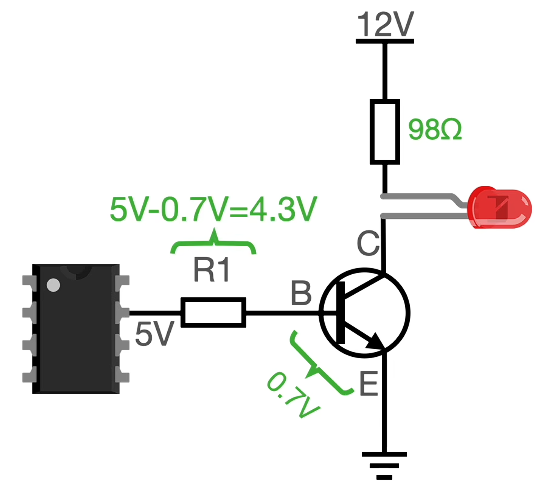

对于大功率LED单片机不足以驱动LED所以需要通过三极管来驱动，单片机引脚输出高电平三极管导通LED点亮

2实验内容

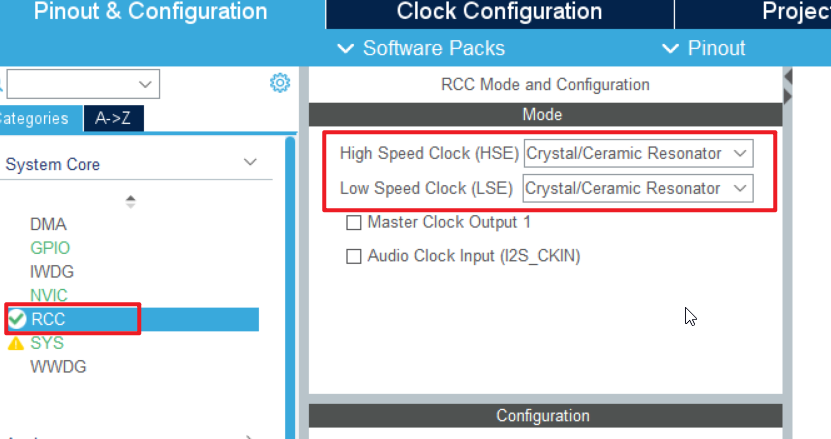

1 配置外部时钟源选择Crystal/Ceramic ResonatorBYPASS Clock Source:旁路时钟源（有源晶振）

Crystal/Ceramic Resonator:晶体/陶瓷振荡器（无源晶振）

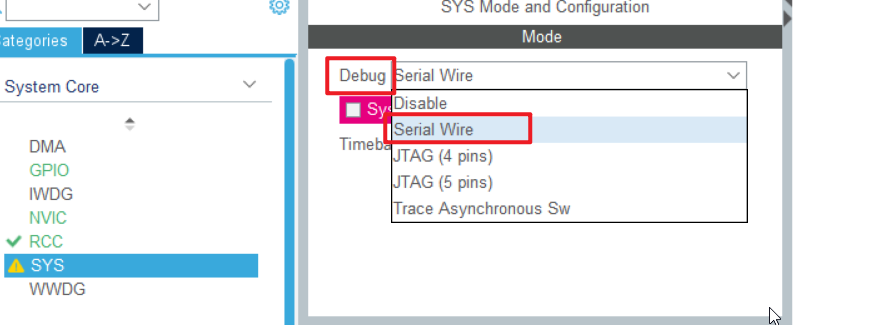

2 Debug选择Serial Wire,因为用的是SW下载调试

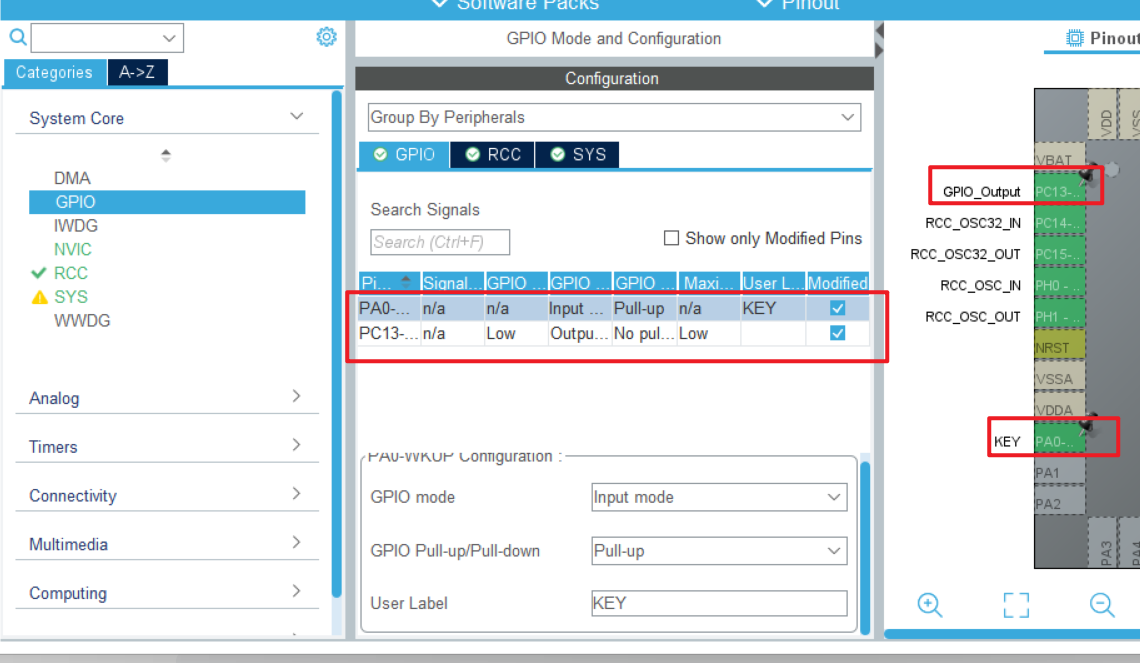

3 配置GPIO引脚模式

PA0配置为上拉输入模式
PC13配置为推挽输出模式

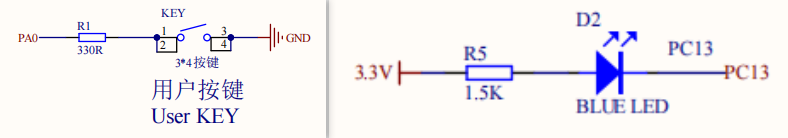

通过查看原理图可知按键一段接GND另一端接单片机引脚PA0，当按键按下时PA0读取到低电平，配置为上拉输入模式，按键悬空时PA0默认为高电平。 LED一端接3.3V另一端接单片机引脚PC13，配置为推挽输出模式，PC13输出高电平LED灭，输出低电平LED亮。

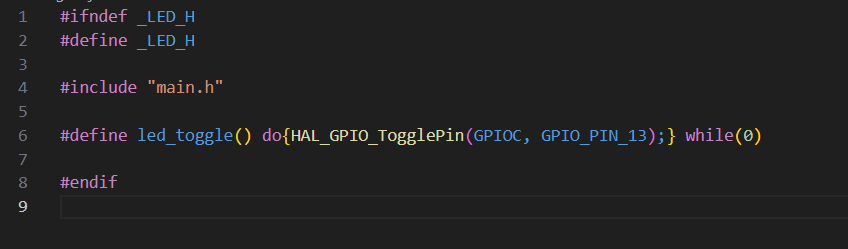

4 先定义LED翻转函数

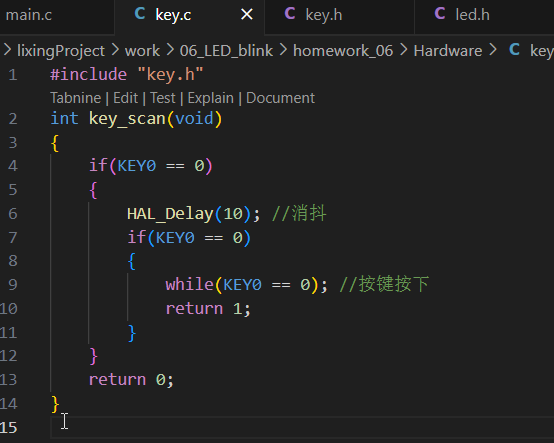

5 定义按键函数delay10ms消抖

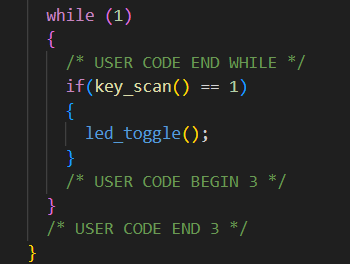

6 main函数

3 实验结果 按键按下可控制LED亮灭

按键按下可控制LED亮灭

4、面试知识预习

1 逗号运算符最后的结果时最后一位x(a=2,b=3,a+b) 结果为5
2 理解下列运算a=5,b=10;
a=b++;
printf("%d,%d",a,b);
//结果是10，11
因为b++具体运算过程是int temp = b;
b=b+1;
return temp;
++b的具体运算过程是b=b+1;
return b;
