电源完整性10-安装电感与自谐振频率

        电容的自谐振频率点和寄生参数有关，如果寄生参数改变，电容的自谐振频率点也会改变。

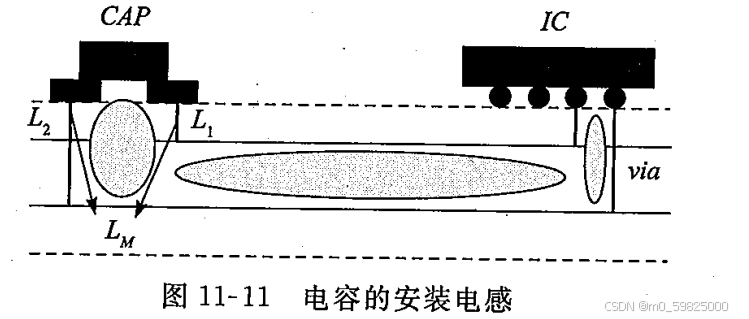

        下图显示了安装到电路板上的去耦电容和负载芯片形成的电流回路。电容安装到电路板上后会引入额外的电感，电容的焊盘、引线、过孔等存在电感，电容与负载芯片之间的电源平面和地平面存在回路电感，负载芯片的扇出过孔也存在电感，这些电感串联在整个回路中，相当于增大了RLC串联电路中的L。

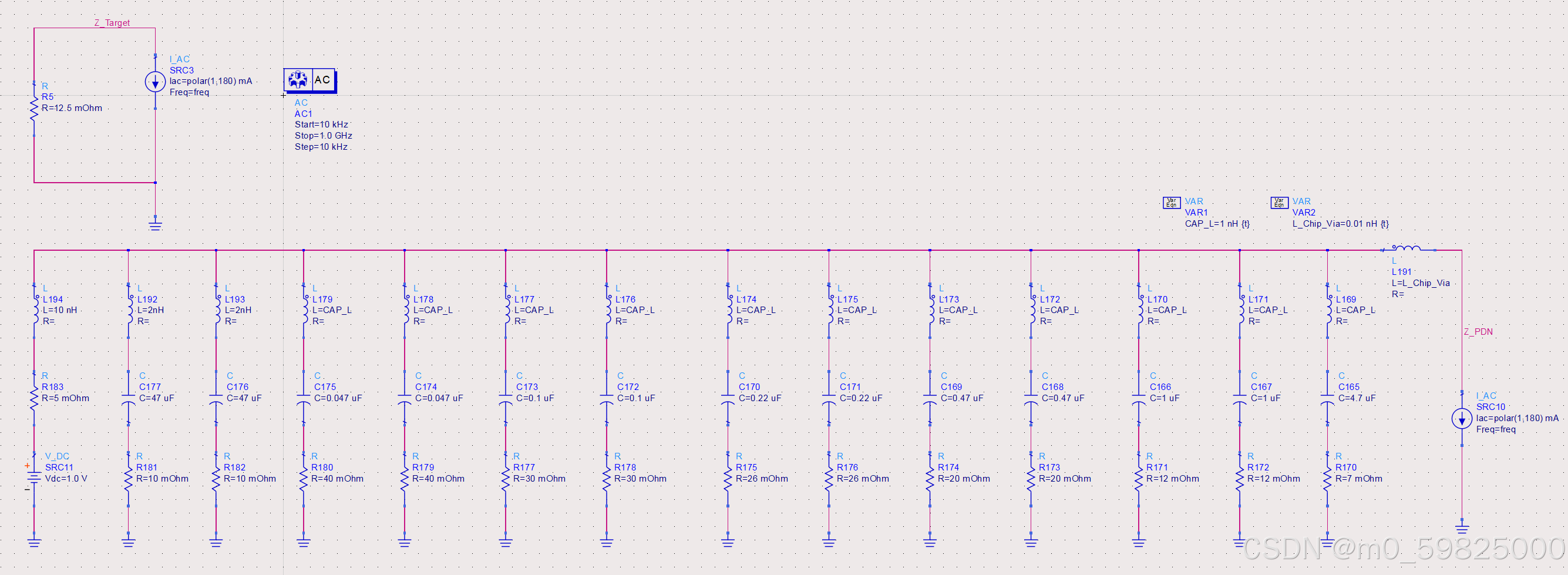

 使用ADS仿真PCB中寄生电感对电容谐振频率的影响：

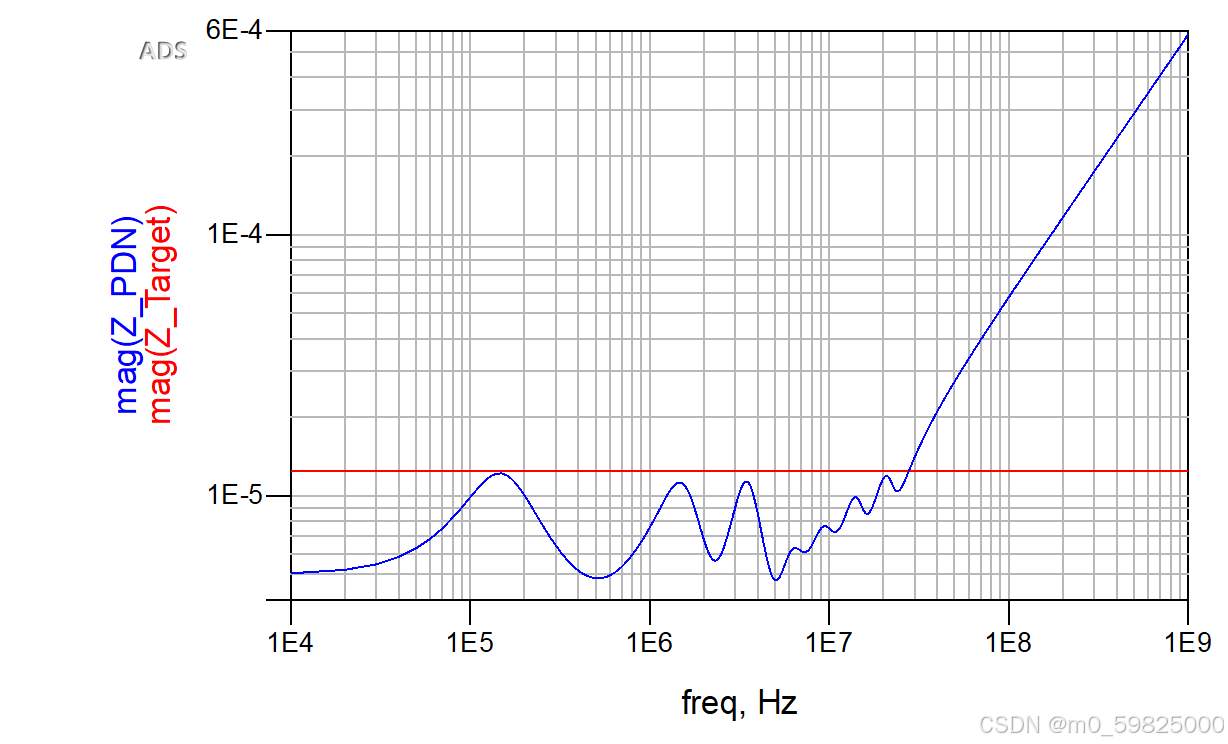

仿真结果如下图所示：

未调整电感之前PDN阻抗曲线完全符合要求，下面增大电容ESL，观察曲线变化情况：

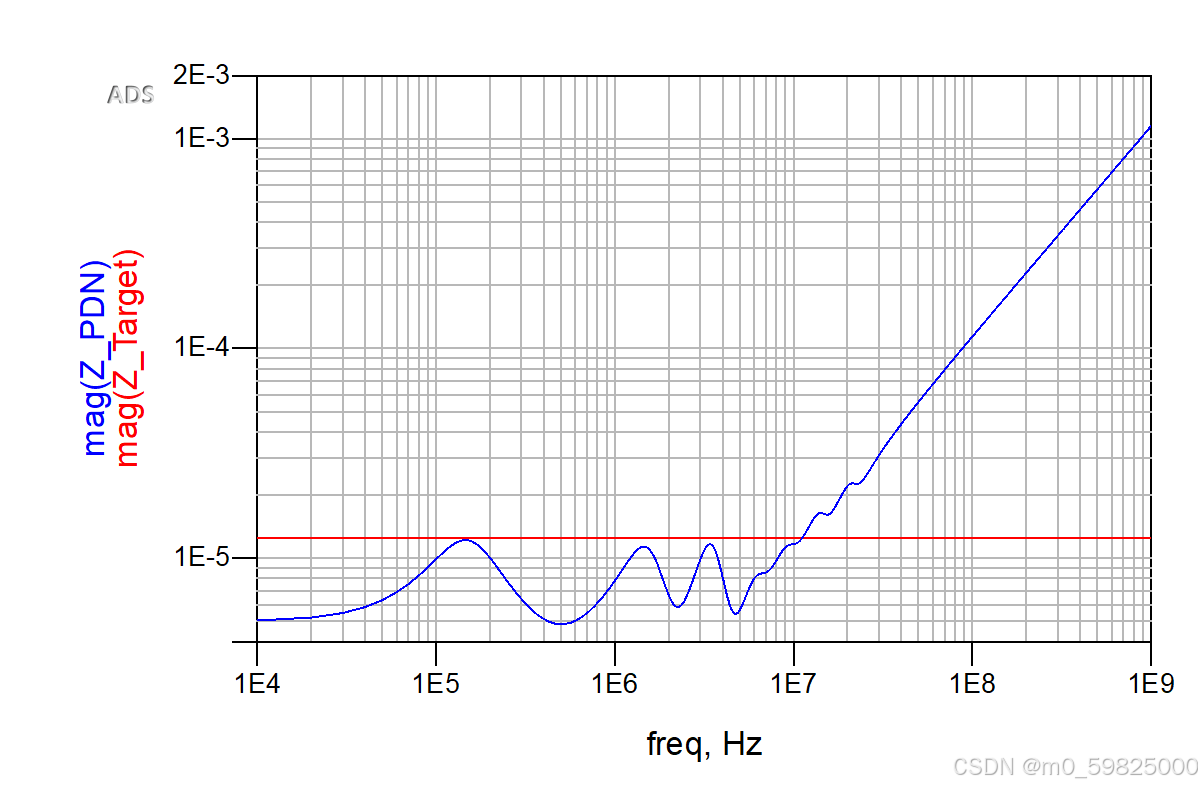

在频率为2.5Mhz左右时并联谐振峰会增大，下面将ESL调回1nH，增大安装电感的值，观察曲线变化情况：

        可以观察到阻抗曲线谐振频点向左移动。

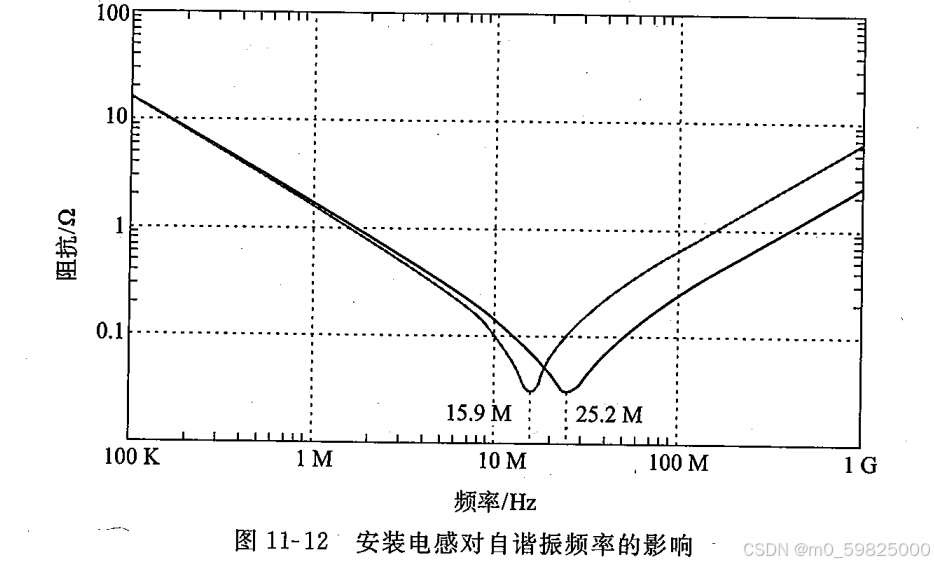

        下图显示了0402封装的0.1uF陶瓷电容安装前后自谐振频率的变化情况，所用电容的参数为ESL=0.4nH，ESR=30m，安装引入的额外电感为L.=600pH。

        自谐振频率由安装前电容本身的25.2MHz减小到15.9MHz。

        可见电容的自谐振频率对安装电感很敏感，如果安装电容时控制不好安装电感，会大大降低电容的高频去耦能力，使频率较高范围内去耦更困难。
