Solidworks练习45-旋转、拉伸、阵列
Solidworks练习45-旋转、拉伸、阵列
图 1

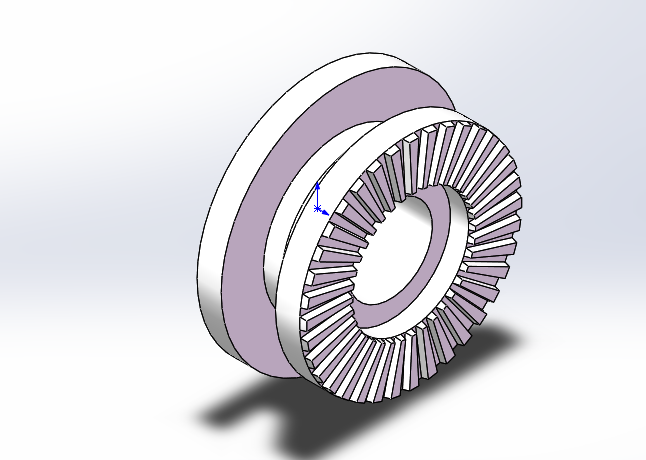

所用到的命令：旋转、拉伸、阵列。
图 2

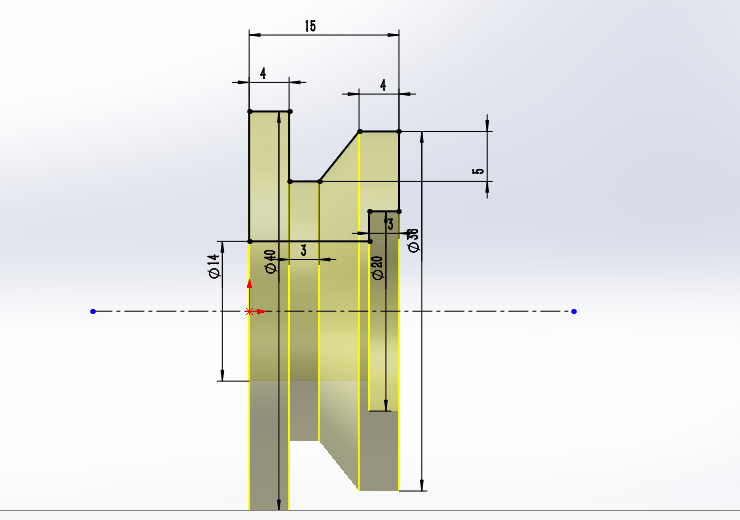

选择前视基准面草图绘制，尺寸见图所示
图 3

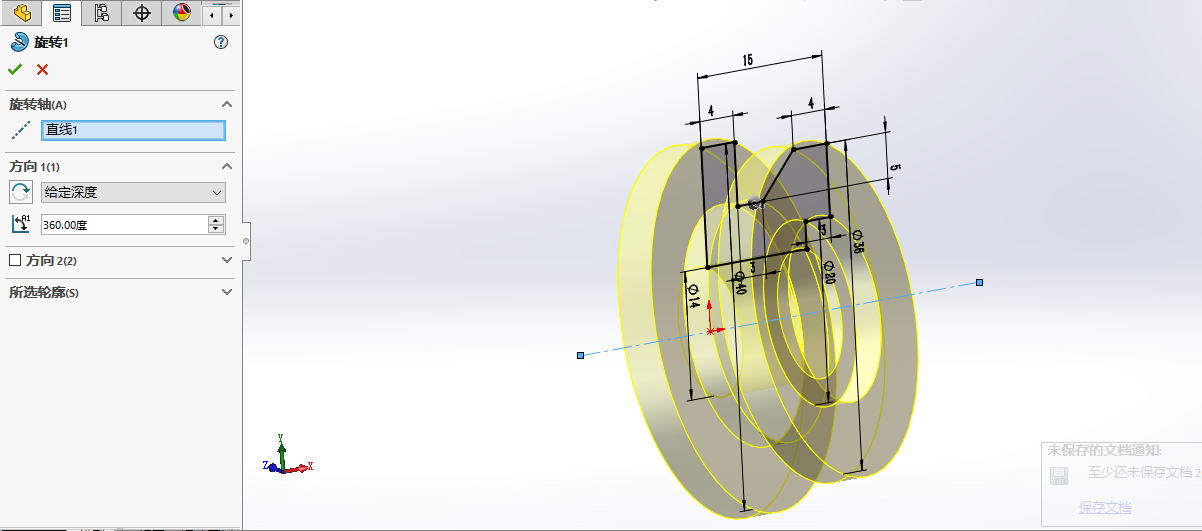

选择凸台旋转，拉伸尺寸见图所示
图 4

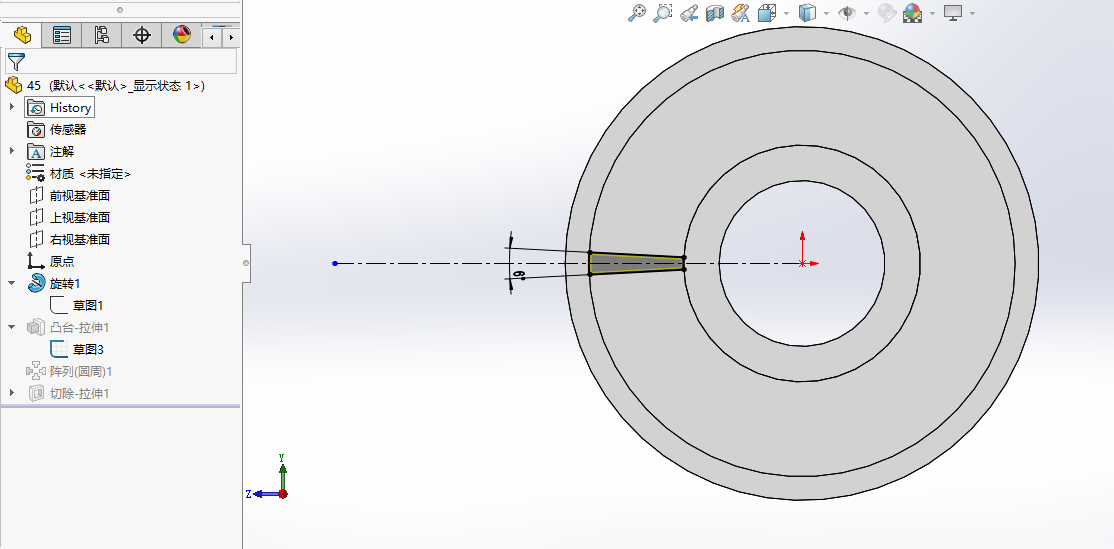

选择上表面草图绘制，尺寸见图所示
图 5

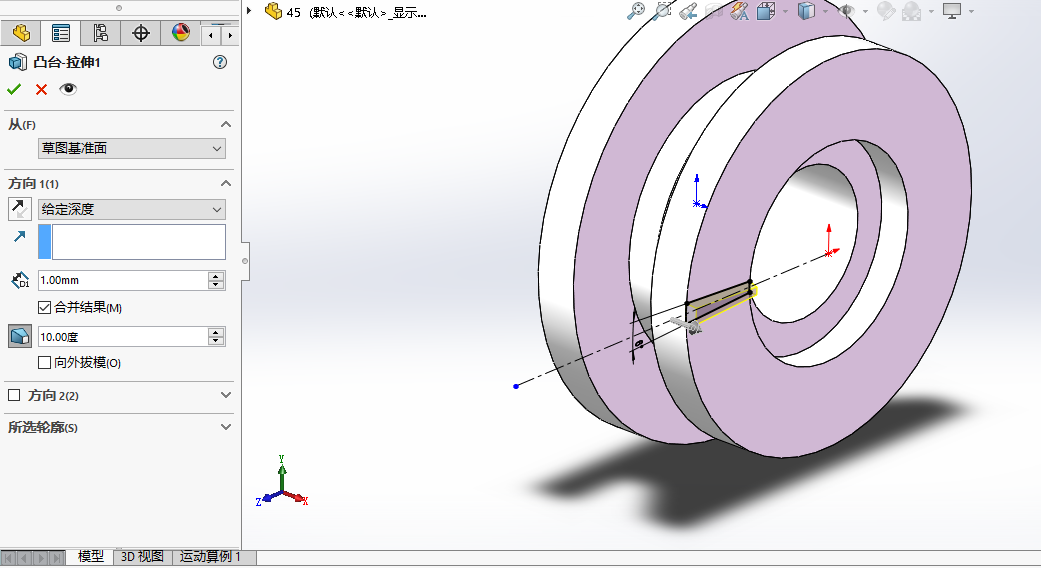

选择凸台拉伸，尺寸见图所示
图 6

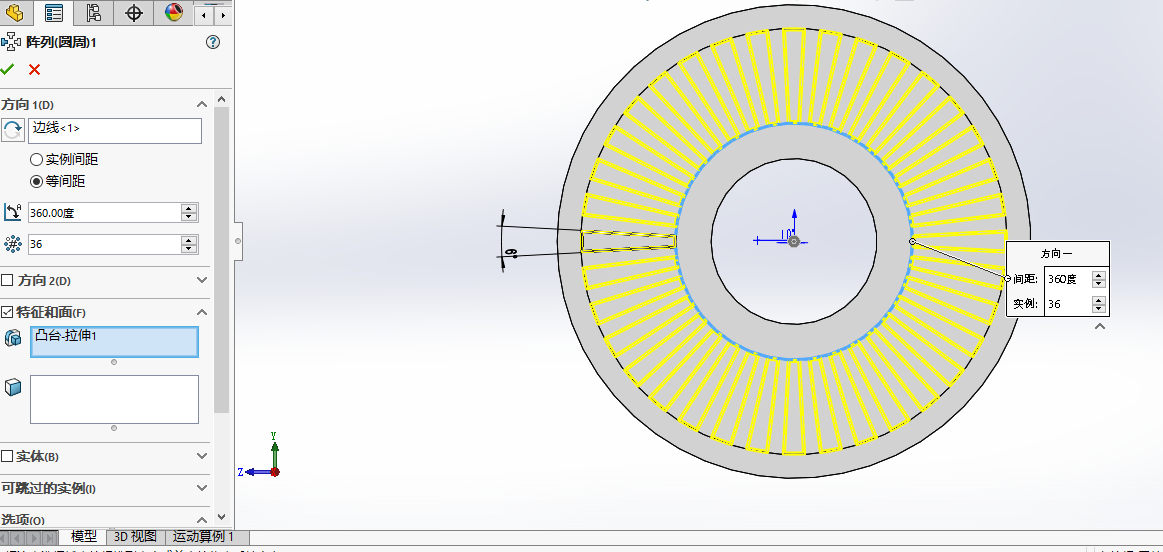

选择阵列，设置见图所示
图 7

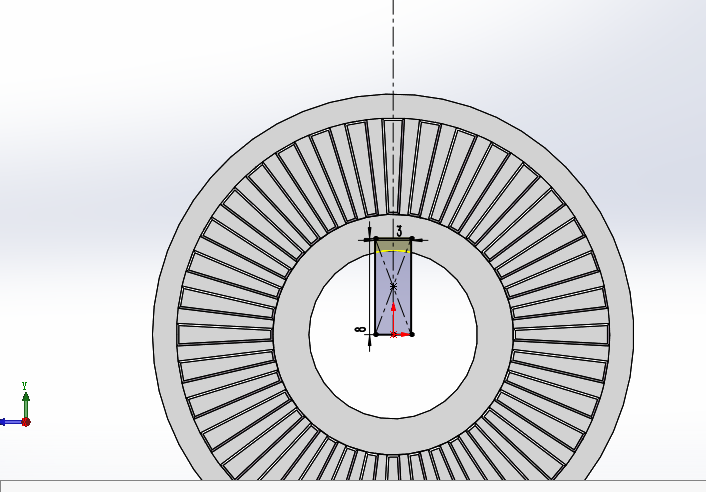

选择里面内圆表面绘制草图，尺寸如图所示
图 8

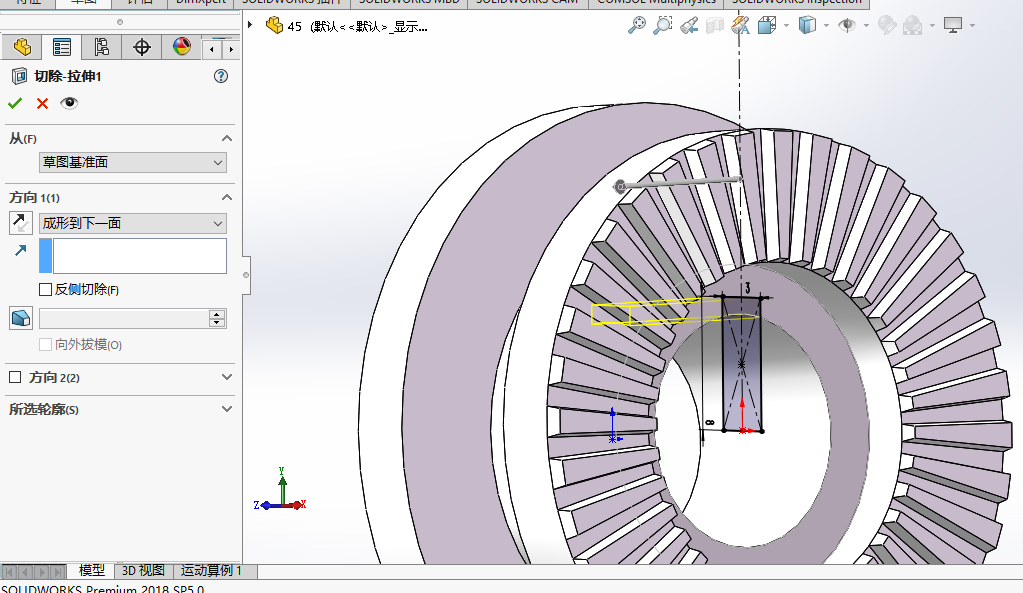

选择拉伸切除，设置见图所示
图 9
设置完成后如图所示
图 10
