Solidworks练习46-拉伸切、旋转、阵列
Solidworks练习46-拉伸切、旋转、阵列

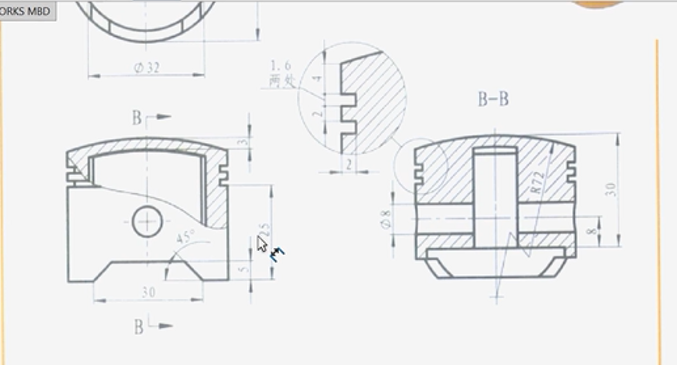

图 1
图 2
所用到的命令：旋转、拉伸切、阵列。
图 3

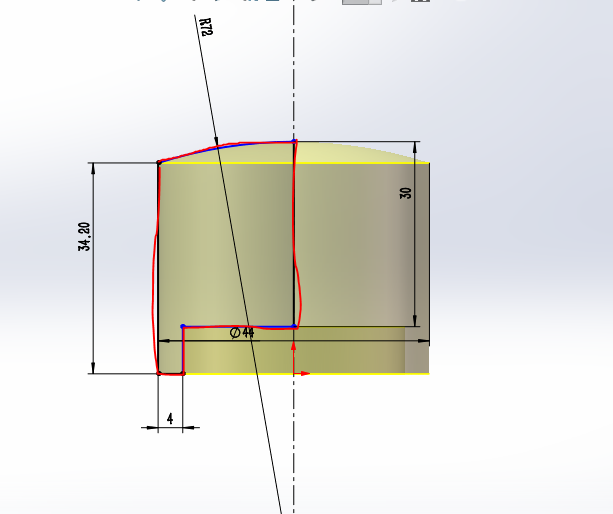

选择前视基准面草图绘制，尺寸见图所示
图 4
选择旋转凸台，拉伸尺寸见图所示
图 5

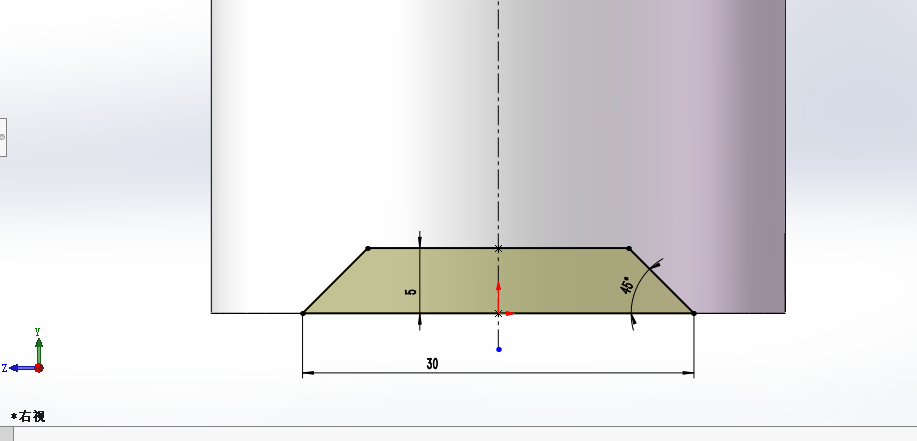

选择右视基准面绘制，尺寸见图所示
图 6

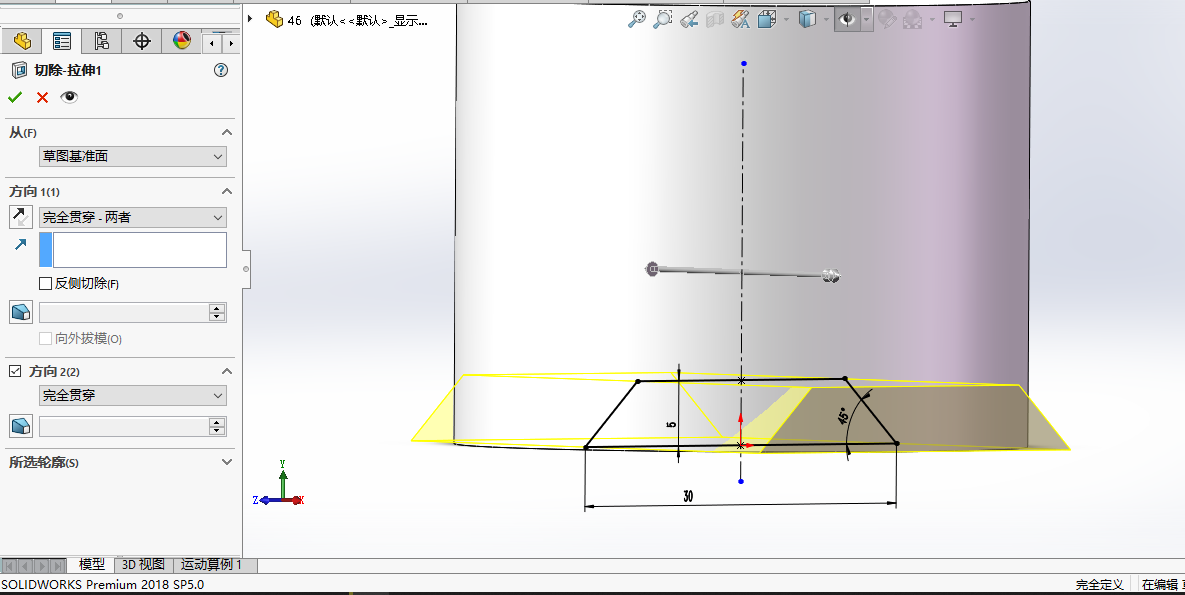

选择拉伸切除，尺寸见图所示
图 7

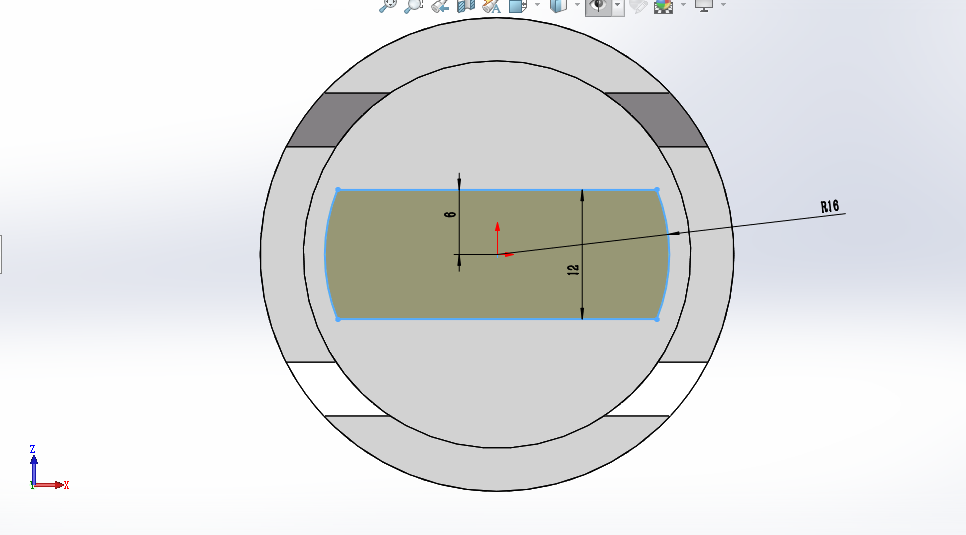

选择底面进行草图绘制，设置见图所示
图 8
选择拉伸切除，设置见图所示
图 9

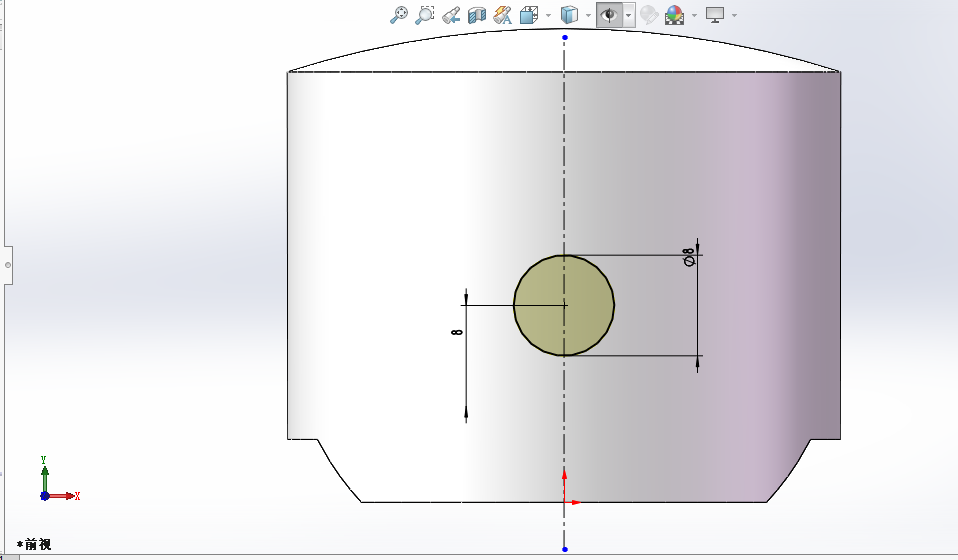

选择前视基准面绘制草图，尺寸如图所示
图 10

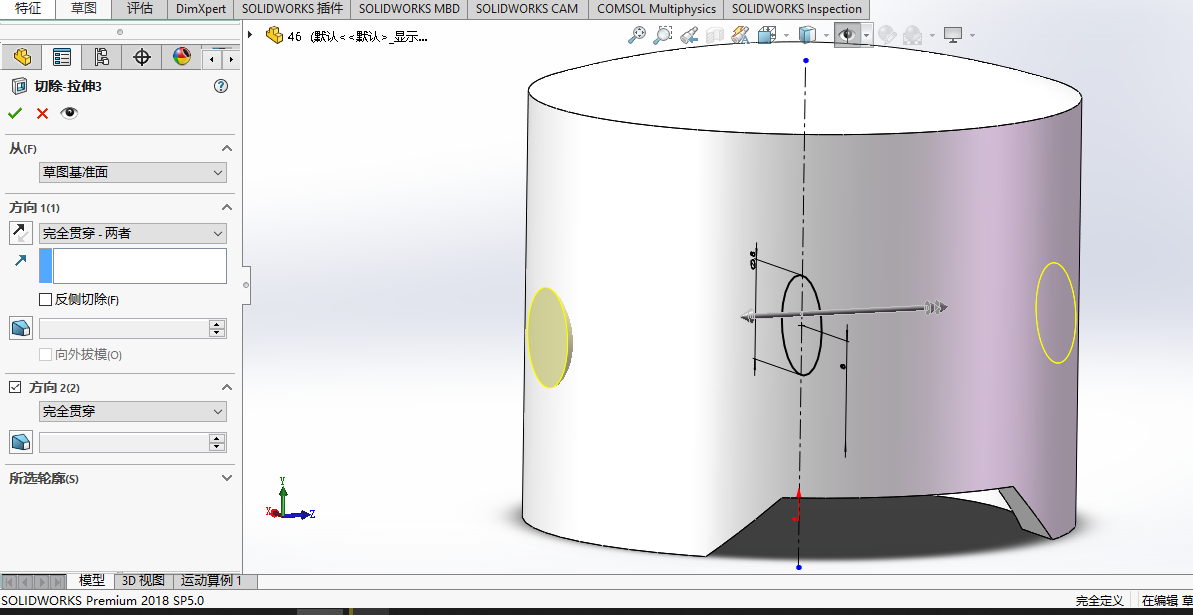

选择拉伸切除，设置见图所示
图 11

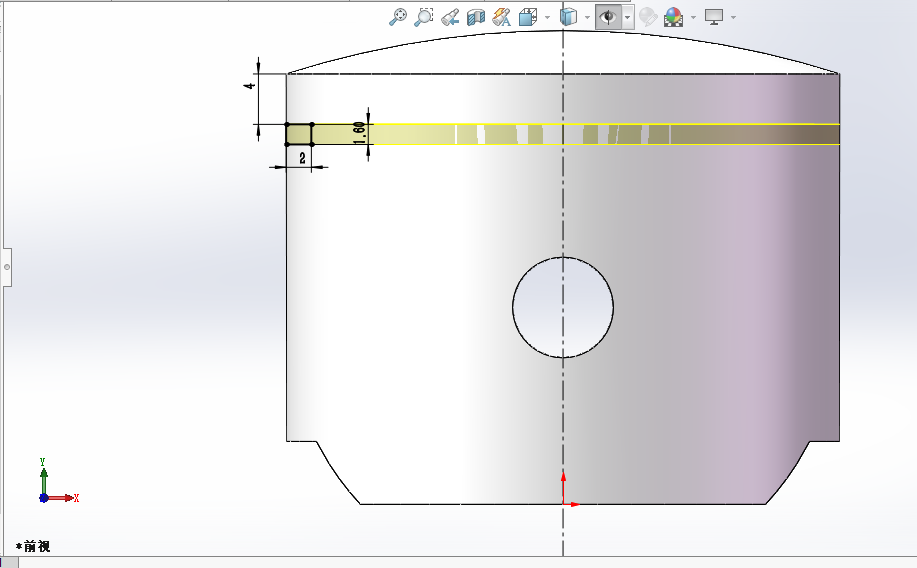

选择前视基准面绘制草图，尺寸如图所示
图 12

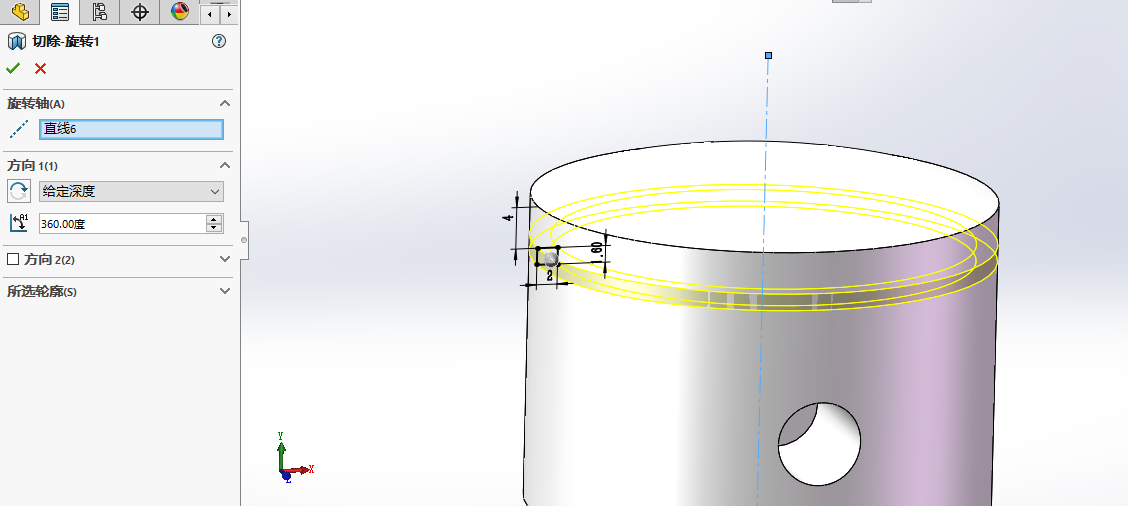

选择拉伸切除，设置见图所示
图 13

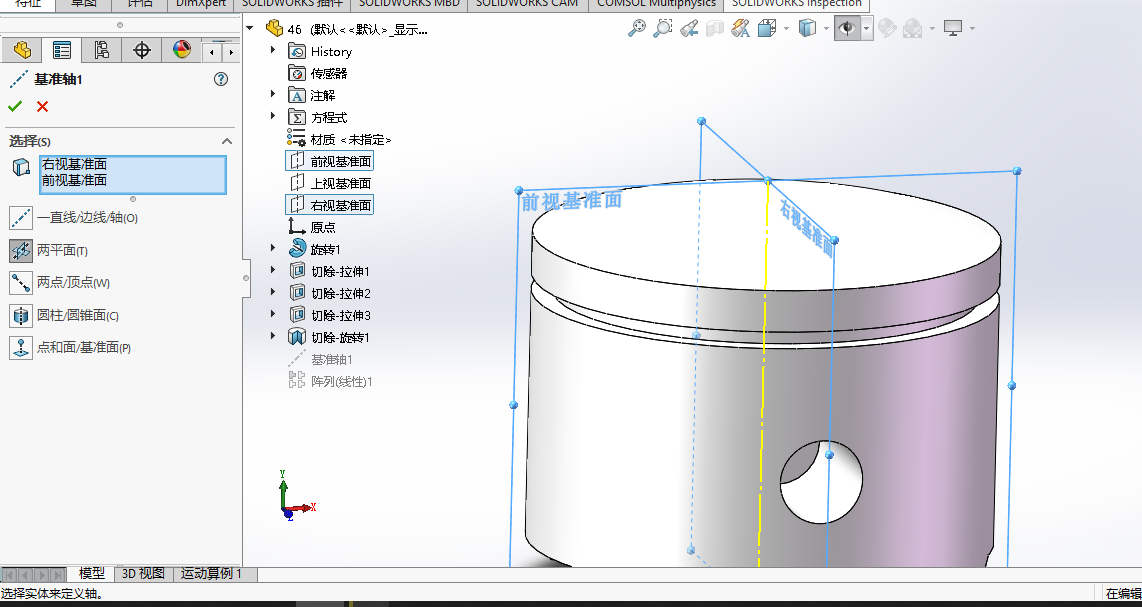

选择基准轴，设置见图所示
图 14

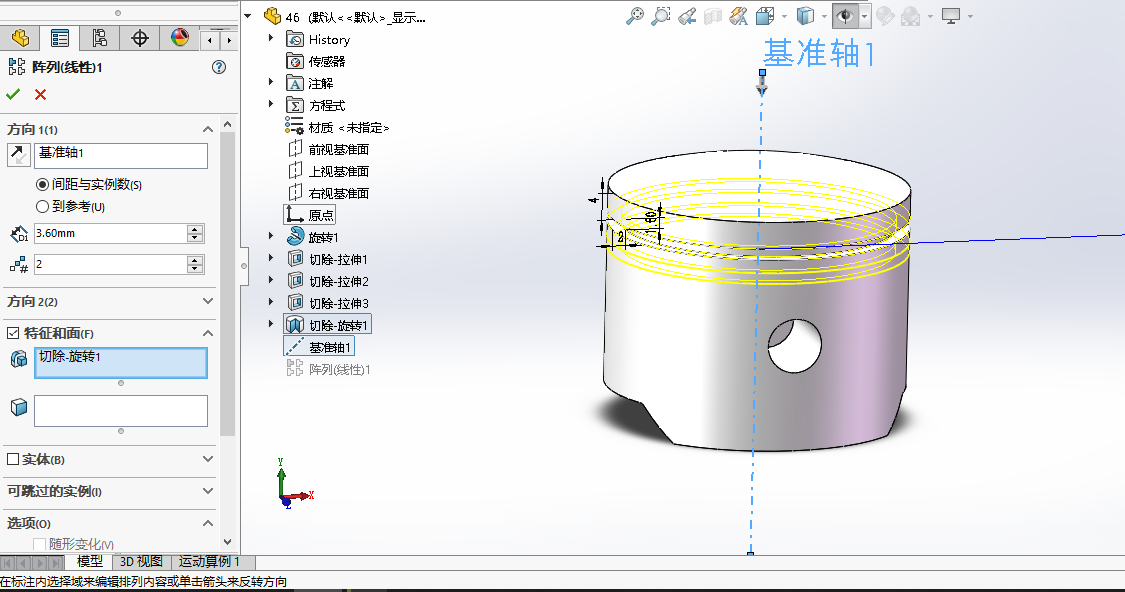

选择阵列—线性，设置见图所示
图 15

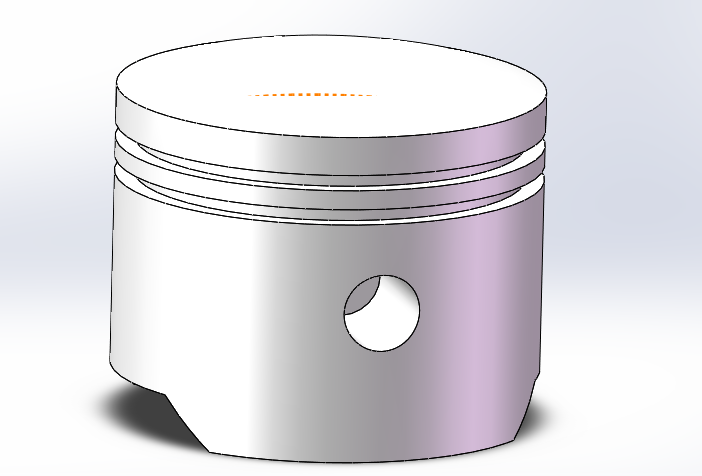

设置完成后如图所示
图 16
