延时芯片EH3B05上电延时3秒开关机芯片方案超低功耗

​

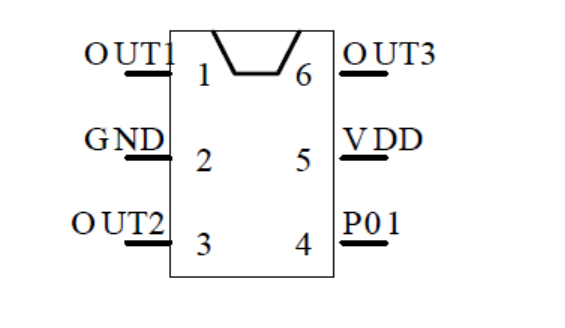

EH3B05-4941-24A1延时开关芯片是一款专为低功耗电子产品设计的高效时序控制器件，其核心功能在于提供 精 确 的多  道 延时信号输出。该芯片采用SOT23-6超小封装，体积仅为2.9mm×2.8mm×1.3mm，特别适合空间受限的便携式设备。其工作电压范围覆盖2.0V至3.6V，典型应用场景为3.3V供电系统，静态电流低至5μA，在电池供电设备中可显著延长续航时间。

​
一、时序控制机制解析
芯片内部集成 高  精  度 RC 振荡电路，通过内置数字分频器实现三路独立延时。OUT1 通 道在电源接通后保持500ms低电平后永久锁定高电平，时序 精 度 误 差小于±3%；OUT2通道延时1秒，采用温度补偿技术确保在-20℃~+80℃范围内时序偏差不超过±5%；OUT3通道具备最长3秒延时，通过特殊的抗干扰设计保证在电源波动情况下仍能维持稳定输出。三路输出均采用CMOS推挽结构，14mA的驱动能力可直接点亮LED或驱动小型继电器，对于更大负载可通过外接2N7002等MOS管实现级联放大。

​

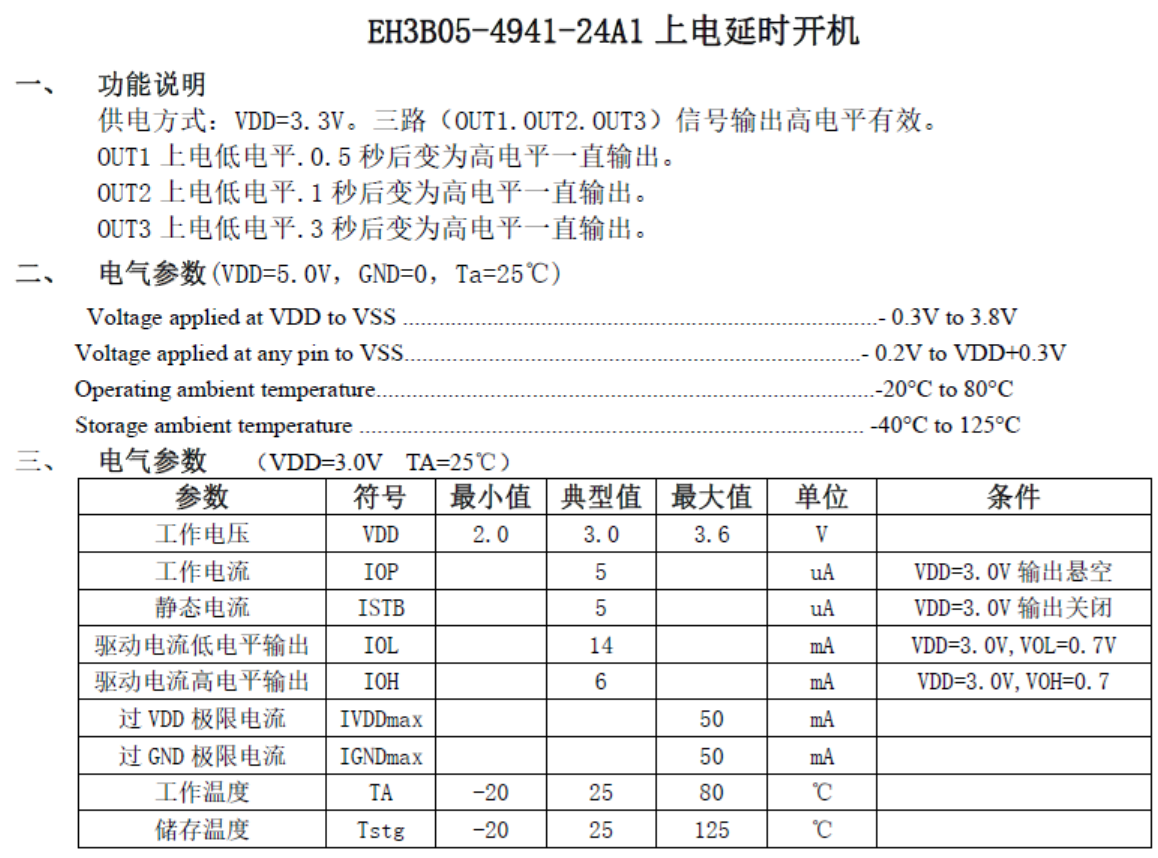

二、关键电气特性深度优化
1. 超低功耗架构：采用0.18μm CMOS工艺，在3V工作电压下，动态切换电流峰值控制在200μA以内。特有的睡眠模式可在输出稳定后自动关闭内部振荡电路，将静态功耗锁定在5μA级别。
2. 宽电压适应性：输入电压在2.0V-3.6V波动时，内部LDO稳压模块可维持时序电路的稳定工作。实测数据显示，当输入电压从3.6V骤降至2.2V时，各通道延时误差仍能控制在标称值的±8%以内。
3. 抗干扰设计：集成施密特触发输入电路，能有效抑制100mV以上的电源纹波。ESD保护达到HBM 2000V标准，符合IEC61000-4-2 Level3防护要求。

三、典型应用电路设计
在智能门锁应用中，典型连接方式为：VDD接3V纽扣电池正极，GND接电池负极。OUT1连接指示灯电路，实现上电自检提示；OUT2驱动电磁锁状态检测模块；OUT3 控 制 主 控 MCU 唤醒 电路。当搭配S8050三极管扩流时，可驱动最大300mA的直流电机负载。实际布线时需注意：
电源端应并联1μF陶瓷电容（推荐X5R材质）
长距离传输时OUT信号线需串联100Ω电阻抑制振铃
高温环境下建议降低驱动电流至10mA以下

四、可靠性验证数据
经1000次循环老化测试显示：在85℃/85%RH高温高湿环境中连续工作1000小时后，时序参数漂移量小于2%。机械振动测试符合MIL-STD-883G标准，可承受20G加速度的随机振动。批量生产时采用三温测试（-20℃/25℃/80℃）确保参数一致性，不良率控制在50PPM以下。
五、替代方案对比
与传统的上电延时开关芯片相比，EH3B05-4941-24A1在体积上缩小80%，功耗降低两个数量级。相较于软件延时方案，其抗干扰能力提升10倍以上，且不占用MCU资源。同类竞品如MAX6816在延时精度上相当，但工作电压范围仅2.7V-5.5V，无法适应2V低压场景。
​
