c语言16：结构体对齐，从原理到大小计算

news 2025/11/12 13:08:32

在 C 语言中，结构体（struct）是组合不同类型数据的重要工具

但你是否遇到过这样的困惑：明明结构体成员的大小之和是 10 字节，实际用sizeof计算却得到 12 字节？

这背后的核心原因就是结构体对齐。本文将从底层原理出发，详解结构体对齐的规则、大小计算方法，并通过实例带你掌握对齐优化技巧。

一、为什么需要结构体对齐？

结构体对齐（Memory Alignment）是编译器为了让 CPU 更高效地访问内存而采取的策略。简单来说：CPU 访问内存时，通常按固定字节数（如 4 字节、8 字节）“块” 读取，而非单字节逐个访问。

对齐的底层逻辑：

硬件限制：部分 CPU（如早期 ARM、MIPS）不支持非对齐访问，若数据跨 “块” 存储，会直接触发硬件异常。
效率优化：即使 CPU 支持非对齐访问，对齐的数据只需 1 次读取，而非对齐数据可能需要 2 次（如一个 4 字节 int 存放在地址 1-4，CPU 需读 0-3 和 4-7 两个块，再拼接数据）。

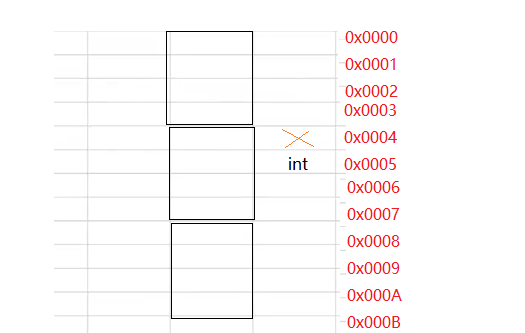

例如，对于 4 字节对齐的 CPU：

地址0x0004（4 的倍数）的 int，1 次即可读取；
地址0x0005的 int，需要读取0x0004-0x0007和0x0008-0x000B，效率降低。

因此，编译器会自动调整结构体成员的存储位置，确保每个成员都 “对齐” 到合适的地址 —— 这就是结构体对齐的本质。

二、结构体对齐的 3 条核心规则

结构体对齐的计算需遵循以下规则（以默认对齐方式为例，不考虑#pragma pack）：

规则 1：成员的偏移量必须是 “自身对齐数” 的整数倍

成员的自身对齐数：指该成员类型的 “自然对齐长度”，通常等于其sizeof大小（特殊类型除外）。例如：
- char：1 字节（对齐数 1）；
- short：2 字节（对齐数 2）；
- int/float：4 字节（对齐数 4）；
- double：8 字节（对齐数 8）；
- 指针（如int*）：在 32 位系统 4 字节，64 位系统 8 字节（对齐数等于自身大小）。
偏移量：成员在结构体中相对于首地址的字节距离（首地址偏移量为 0）。

计算逻辑：若前一个成员结束后，当前成员的起始地址不是自身对齐数的倍数，则编译器会插入 “填充字节”（padding），直到满足条件。

规则 2：结构体的总大小必须是 “最大成员对齐数” 的整数倍

结构体整体也需要对齐，总大小需向上取整为所有成员中最大对齐数的倍数（若嵌套结构体，需考虑嵌套结构体的最大对齐数）。

规则 3：嵌套结构体的对齐以其内部最大成员对齐数为准

若结构体 A 中包含结构体 B，则 B 的对齐数等于 B 内部最大成员的对齐数，而非sizeof(B)。

三、结构体大小计算实战：从简单到复杂

掌握规则后，我们通过 6 个示例逐步深入，每个例子都会标注成员偏移量、填充字节和总大小。

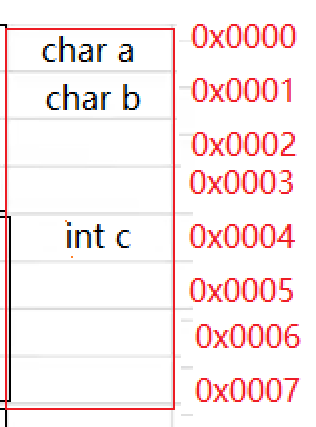

示例 1：基本类型成员（无填充）

#include <stdio.h>struct Demo1
{char a;   // 对齐数1char b;   // 对齐数1int c;    // 对齐数4
};int main()
{printf("sizeof(Demo1) = %zu\n", sizeof(struct Demo1));return 0;
}计算过程：
a：偏移 0（1 的倍数），占 1 字节（0-0）；
b：前一个结束于 0，偏移 1（1 的倍数），占 1 字节（1-1）；
c：前一个结束于 1，需对齐到 4 的倍数（偏移 4），填充 2 字节（2-3），c占 4-7（4 字节）；
总大小 8 字节，是最大对齐数 4 的倍数（8=4×2）。
输出：sizeof(Demo1) = 8

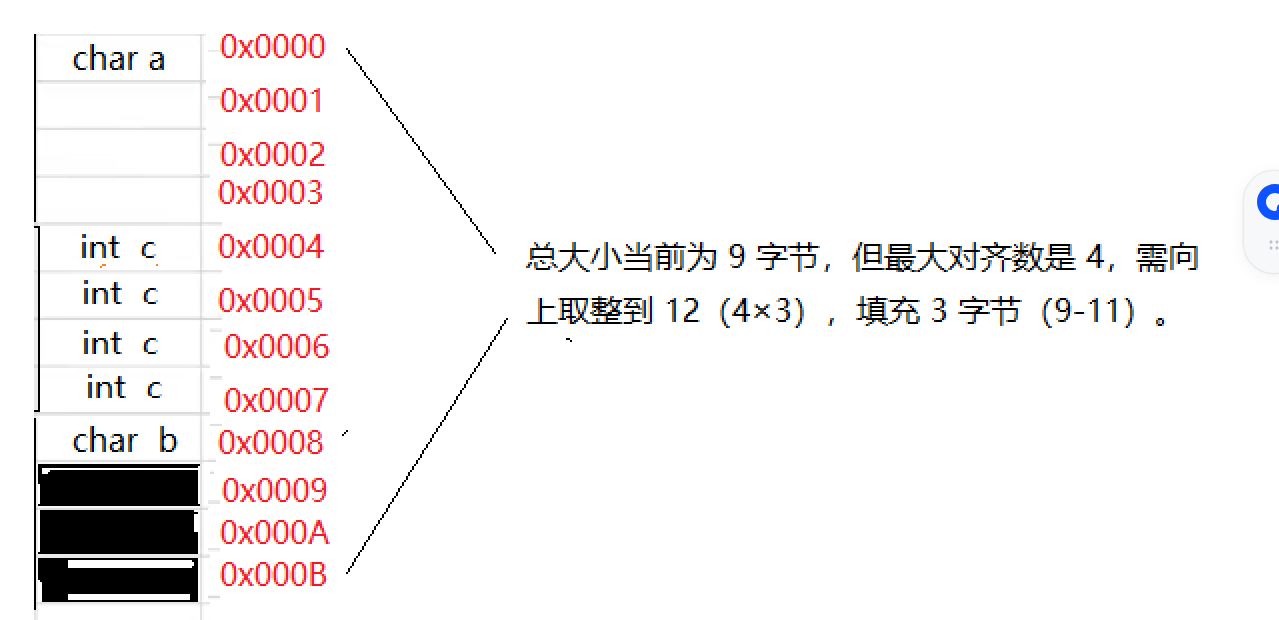

示例 2：成员顺序影响大小（优化空间的关键）

调整成员顺序，看看结果如何：

struct Demo2
{char a;   // 1字节int c;    // 4字节char b;   // 1字节
};// 输出：sizeof(Demo2) = 12计算过程：
a：偏移 0（0-0）；
c：前一个结束于 0，需对齐到 4（偏移 4），填充 3 字节（1-3），c占 4-7；
b：前一个结束于 7，偏移 8（1 的倍数），占 8-8；
总大小当前为 9 字节，但最大对齐数是 4，需向上取整到 12（4×3），填充 3 字节（9-11）。
结论：成员顺序不同，大小可能不同。按 “对齐数从小到大” 排列成员，可减少填充字节（对比 Demo1 的 8 和 Demo2 的 12）。

示例 3：包含数组的结构体

数组的对齐数与其元素类型一致，计算时需按元素整体处理

struct Demo3
{short a;     // 对齐数2char arr[3]; // 元素char（对齐数1），数组整体视为连续3字节int b;       // 对齐数4
};// 输出：sizeof(Demo3) = 8计算过程：
a：偏移 0（0-1，2 字节）；
arr：前一个结束于 1，偏移 2（1 的倍数），占 2-4（3 字节）；
b：前一个结束于 4，偏移 4（4 的倍数），占 4-7（4 字节）；
总大小 8 字节，最大对齐数 4（8 是 4 的倍数）？
等等，这里算错了！arr结束于 4（2+3=5？不，偏移 2 开始，3 字节是 2、3、4 → 结束于 4），b从 4 开始，4 字节到 7，总大小 8，确实是 4 的倍数。
输出：sizeof(Demo3) = 8

示例 4：包含指针的结构体

指针的对齐数等于其自身大小（32 位 4 字节，64 位 8 字节），与指向的类型无关：

struct Demo4
{char a;    // 1字节int* p;    // 指针，64位系统对齐数8double d;  // 对齐数8
};// 64位系统输出：sizeof(Demo4) = 24计算过程（64 位）：
a：偏移 0（0-0）；
p：前一个结束于 0，需对齐到 8（偏移 8），填充 7 字节（1-7），p占 8-15（8 字节）；
d：前一个结束于 15，偏移 16（8 的倍数），占 16-23（8 字节）；
总大小 24，是最大对齐数 8 的倍数（24=8×3）

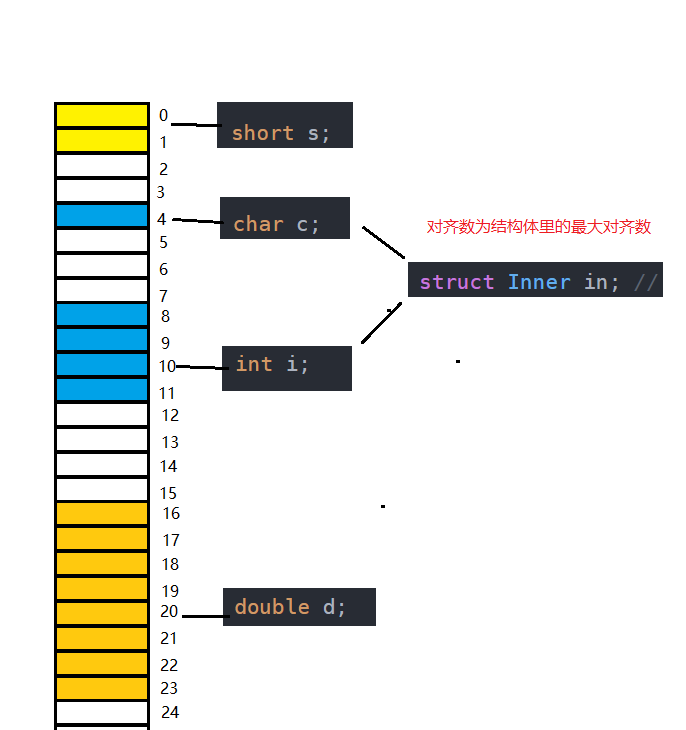

示例 5：嵌套结构体

嵌套结构体的对齐数是其内部最大成员的对齐数：

struct Inner
{char c;   // 1字节int i;    // 4字节 → 内部最大对齐数4
};struct Demo5
{short s;    // 2字节struct Inner in; // 对齐数=Inner的最大对齐数4double d;   // 8字节
};// 输出：sizeof(Demo5) = 24计算过程：
s：偏移 0（0-1，2 字节）；
in：前一个结束于 1，需对齐到 4（偏移 4），填充 2 字节（2-3）；
in内部：c（4-4），i需对齐到 4（偏移 8），填充 3 字节（5-7），i占 8-11 → in总大小 8（4 到 11 共 8 字节）；
d：前一个结束于 11，需对齐到 8（偏移 16），填充 4 字节（12-15），d占 16-23（8 字节）；
总大小 24，是最大对齐数 8 的倍数。

示例 6：空结构体（特殊情况）

C 标准中，空结构体（无任何成员）的大小是 1 字节（用于占位，确保两个空结构体变量地址不同）：

struct Empty {};// 输出：sizeof(Empty) = 1

四、修改对齐方式：#pragma pack 的用法

默认对齐方式可能导致结构体占用较多空间（填充字节多）。

实际开发中，可通过#pragma pack强制修改对齐数，语法：

#pragma pack(n)    // 设置当前对齐数为n（n=1,2,4,8...）
struct 结构体名 { ... };
#pragma pack()     // 恢复默认对齐

对齐数取 “成员自身对齐数” 和 “n” 的最小值（即min(成员对齐数, n)）。

示例：用 #pragma pack (1) 取消对齐（紧凑模式）

#pragma pack(1)  // 强制1字节对齐（无填充）
struct Packed
{char a;    // 1字节int b;     // 4字节（对齐数min(4,1)=1）short c;   // 2字节（对齐数min(2,1)=1）
};
#pragma pack()// 输出：sizeof(Packed) = 1+4+2 = 7

此时所有成员紧密排列，无填充字节，总大小等于成员大小之和。

何时需要修改对齐？

节省内存：嵌入式设备内存有限时，用#pragma pack(1)减少填充；
协议解析：网络协议、文件格式通常按紧凑格式定义，需关闭对齐才能正确解析；
硬件交互：某些硬件寄存器要求特定对齐，需按硬件手册设置。

注意：非对齐访问可能降低效率，甚至在部分硬件上报错，需权衡空间与效率。

五、对齐计算的工具：offsetof 宏

C 标准库<stddef.h>提供offsetof宏，可直接获取成员的偏移量，用于验证对齐计算：

#include <stddef.h>struct Test
{char a;int b;
};int main()
{printf("a的偏移量：%zu\n", offsetof(struct Test, a)); // 0printf("b的偏移量：%zu\n", offsetof(struct Test, b)); // 4（填充3字节）return 0;
}
