单端口RAM IP核
单端口RAM IP核
RAM
RAM（Random Access Memory ）：即随机访问存储器，它可以随时把数据写入任一指定地址的存储单元，也可以随时从任一指定地址中读出数据，其读写速度是由时钟频率决定的。RAM主要用来存放程序及程序执行过程中产生的中间数据、运算结果等。

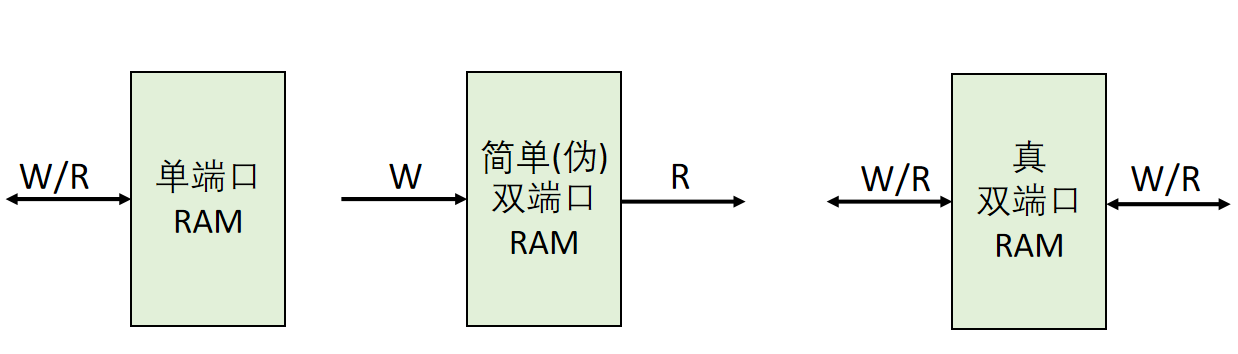

RAM的分类

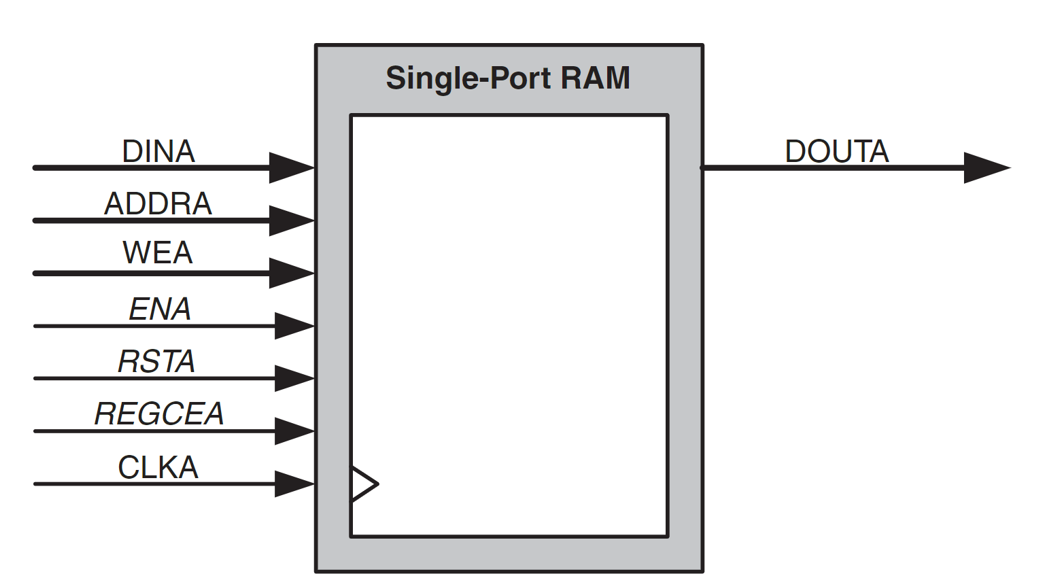

单端口RAM IP核端口
DINA:数据写入端口
ADDRA：数据写入对应地址
WEA：读写控制信号
ENA:使能端口，高电平有效
RSTA：复位端口
REGCEA：寄存器使能端口
CLKA:时钟
DOUTA：读出数据
实验任务
使用Vivado软件生成一个单端口的RAM并对其进行读写操作，然后通过仿真观察波形是否正确，最后通过在线调试工具对实验结果进行验证。如：将RAM设置的深度和宽度分别为32和8进行读写测试。
系统框图
波形图
IP核配置
ram_rw读写模块代码
module ram_rw(input clk , //时钟信号input rst_n , //复位信号，低电平有效output reg ram_en , //ram使能信号output ram_we , //ram读写选择output reg [4:0] ram_addr , //ram读写地址output reg [7:0] ram_wr_data, //ram写数据input [7:0] ram_rd_data //ram读数据 );//reg define
reg [5:0] rw_cnt ; //读写控制计数器//*****************************************************
//** main code
//*****************************************************//rw_cnt计数范围在0~31,写入数据;32~63时,读出数据
assign ram_we = (rw_cnt <= 6'd31 && ram_en == 1'b1) ? 1'b1 : 1'b0;//控制RAM使能信号
always @(posedge clk or negedge rst_n) beginif(rst_n == 1'b0)ram_en <= 1'b0; elseram_en <= 1'b1;
end //读写控制计数器,计数器范围0~63
always @(posedge clk or negedge rst_n) beginif(rst_n == 1'b0)rw_cnt <= 6'b0; else if(rw_cnt == 6'd63 && ram_en)rw_cnt <= 6'b0;else if(ram_en)rw_cnt <= rw_cnt + 1'b1; elserw_cnt <= 6'b0;
end //读写地址信号 范围：0~31
always @(posedge clk or negedge rst_n) beginif(rst_n == 1'b0)ram_addr <= 5'b0;else if(ram_addr == 5'd31 && ram_en)ram_addr <= 5'b0;else if (ram_en) ram_addr <= ram_addr + 1'b1;elseram_addr <= 5'b0;
end//在WE拉高期间产生RAM写数据,变化范围是0~31
always @(posedge clk or negedge rst_n) beginif(rst_n == 1'b0)ram_wr_data <= 8'b0; else if(ram_wr_data < 8'd31 && ram_we)ram_wr_data <= ram_wr_data + 1'b1;elseram_wr_data <= 8'b0 ;
end ila_0 u_ila_0 (.clk(clk), // input wire clk.probe0(ram_en), // input wire [0:0] probe0 .probe1(ram_we), // input wire [0:0] probe1 .probe2(ram_addr), // input wire [4:0] probe2 .probe3(ram_wr_data),// input wire [7:0] probe3 .probe4(ram_rd_data) // input wire [7:0] probe4
);endmodule
顶层模块代码，例化ram_rw模块和IP核
module ram_rw(input clk , //时钟信号input rst_n , //复位信号，低电平有效output reg ram_en , //ram使能信号output ram_we , //ram读写选择output reg [4:0] ram_addr , //ram读写地址output reg [7:0] ram_wr_data, //ram写数据input [7:0] ram_rd_data //ram读数据 );//reg define
reg [5:0] rw_cnt ; //读写控制计数器//*****************************************************
//** main code
//*****************************************************//rw_cnt计数范围在0~31,写入数据;32~63时,读出数据
assign ram_we = (rw_cnt <= 6'd31 && ram_en == 1'b1) ? 1'b1 : 1'b0;//控制RAM使能信号
always @(posedge clk or negedge rst_n) beginif(rst_n == 1'b0)ram_en <= 1'b0; elseram_en <= 1'b1;
end //读写控制计数器,计数器范围0~63
always @(posedge clk or negedge rst_n) beginif(rst_n == 1'b0)rw_cnt <= 6'b0; else if(rw_cnt == 6'd63 && ram_en)rw_cnt <= 6'b0;else if(ram_en)rw_cnt <= rw_cnt + 1'b1; elserw_cnt <= 6'b0;
end //读写地址信号 范围：0~31
always @(posedge clk or negedge rst_n) beginif(rst_n == 1'b0)ram_addr <= 5'b0;else if(ram_addr == 5'd31 && ram_en)ram_addr <= 5'b0;else if (ram_en) ram_addr <= ram_addr + 1'b1;elseram_addr <= 5'b0;
end//在WE拉高期间产生RAM写数据,变化范围是0~31
always @(posedge clk or negedge rst_n) beginif(rst_n == 1'b0)ram_wr_data <= 8'b0; else if(ram_wr_data < 8'd31 && ram_we)ram_wr_data <= ram_wr_data + 1'b1;elseram_wr_data <= 8'b0 ;
end ila_0 u_ila_0 (.clk(clk), // input wire clk.probe0(ram_en), // input wire [0:0] probe0 .probe1(ram_we), // input wire [0:0] probe1 .probe2(ram_addr), // input wire [4:0] probe2 .probe3(ram_wr_data),// input wire [7:0] probe3 .probe4(ram_rd_data) // input wire [7:0] probe4
);endmodule
FPGA激励文件（Testbench）编写，其用于验证FPGA设计功能正确性的测试脚本，通过模拟输入信号并检查输出响应，确保设计符合预期。
`timescale 1ns / 1ps //仿真单位/仿真精度module tb_ip_1port_ram();//parameter define
parameter CLK_PERIOD = 20; //时钟周期 20ns//reg define
reg sys_clk;
reg sys_rst_n;//信号初始化
initial beginsys_clk = 1'b0;sys_rst_n = 1'b0;#200sys_rst_n = 1'b1;
end//产生时钟
always #(CLK_PERIOD/2) sys_clk = ~sys_clk;ip_1port_ram u_ip_1port_ram(.sys_clk (sys_clk ),.sys_rst_n (sys_rst_n ) );endmodule
