先随便聊聊

其实是我遇到的很多疑问的总结：

要netty干嘛？

就一个在线聊天平台，通过springboot + websocket可以快速开发

（在我的其他文章里有Websocket讲解和案例哦）

但他会有很多缺点：

• 高并发扛不住
• 延迟高
• 无法实现复杂需求（清理僵尸用户等）
• 消息同步困难（分布式）

这些是因为默认用到了tomcat，底层虽然也是nio，但tomcat只提供了WebSocket的基础通信能力

因此就要用netty来开发

tomcat和netty都基于nio，不是tomcat基于netty

后端项目中可让tomcat处理传统http请求，netty处理websocket长连接

Websocket是网络应用层协议（和http一层）

不是说netty可以 替代 Websocket实现在线聊天，而是用netty 结合 Websocket可以让效果更好

netty要实现长连接要基于Websocket（不过WebSocket只是Netty支持的其中一种长连接方案，并非只有Websocket才能实现长连接）

长连接的本质是TCP连接不主动关闭

netty可以基于TCP自定义长连接，更底层

请求与连接

注意请求和连接的区别：

连接：本质是TCP连接（如HTTP短连接、WebSocket长连接），是客户端与服务端之间的通信通道（对应 Netty 的Channel）

请求：是连接上传输的业务数据单元（如HTTP的一次GET/POST、WebSocket的一条聊天消息）

要发送请求→ 建立连接→ 传输请求（因请求诞生连接，连接上跑请求）

连接由IO线程管理，分发给工作线程处理

IO线程少（CPU 核心 ×2）

工作线程多（20~100 个，按需调整）

TCP是面向连接、保证可靠传输但实时性稍低的协议，UDP是无连接、不保证可靠传输但实时性极高的协议

IO线程管连接，连接（http短连接（跑一次请求），websocket长连接（跑n次请求））上跑请求

工作线程管业务

IO线程调用工作线程，前者不阻塞，后者容易阻塞

请求传输流程

1. 前端通常通过axios发送请求，axios基于（封装）XHR（XmlHttpRequest）
2. XHR包装请求数据（请求路径、请求头、请求体）
3. 浏览器通过Http协议将请求数据转为Http请求报文（二进制，包含请求行、请求头、请求体）
4. 浏览器调用操作系统的网络模块，让TCP给Http报文加上TCP头并传给电脑网卡
5. 网络层模块给这个TCP段（TCP头+Http报文）添加IP头
6. 网卡将二进制数据转为电信号，并通过网线传输
7. 到达路由器，路由器解析目标IP，判断是否要发到外网
8. 若需要，路由器则将电信号传给光猫（光纤宽带）
9. 光猫将电信号转为光信号并传给外部（小区分光箱、城域网、互联网骨干网（国家级网络高速路））
10. 互联网骨干网根据目标IP将光信号不断转发到对应机房
11. 机房光模块将光信号转回电信号，再传回网卡
12. 网卡将电信号再转为二进制数据交给操作系统
13. 操作系统根据TCP头中的目标端口（比如 8080），把二进制数据交给正在监听该端口的应用层服务器（Tomcat/Netty）
14. Tomcat/Netty解析二进制数据中的Http报文，提取出请求路径、参数、请求体，分发到对应的后端业务代码（Controller/Servlet）
15. 业务代码处理请求（查库、逻辑计算），生成响应数据
16. Tomcat/Netty把响应数据包装成Http响应报文（二进制），交给服务器操作系统 + TCP
17. 响应报文通过原物理链路（机房→骨干网→光猫→路由器→客户端网卡）转回电信号，再转为二进制数据
18. 客户端操作系统 + TCP 把二进制数据交给浏览器，浏览器解析Http响应报文，提取响应体
19. 浏览器通过XHR把响应体回传给axios，axios转换为JSON后，交给前端代码处理（比如渲染页面）

前端代码 -> 浏览器 + Http -> 客户端操作系统 + TCP/IP -> 网卡 -> 路由器 -> 光猫 -> 外部网络 -> 机房 -> 网卡 -> 服务端操作系统 -> 服务器（netty）-> 后端代码 -> 服务端操作系统 -> 原物理链路 -> 客户端操作系统 -> 浏览器 -> 前端代码（axios）

1. 应用层（HTTP）：包装请求数据→HTTP报文（二进制）
2. 传输层（TCP）：给HTTP报文加TCP头（含目标端口、源端口等）→TCP段
3. 网络层（IP）：给TCP 段加IP头（含目标IP、源IP等）→IP数据报
4. 数据链路层（网卡）：给IP数据报加帧头→数据帧，转为电信号 / 光信号传输

Netty总体流程结构：！！！

重点：

1. 配置（IO线程池、Channel、Pipeline（Handler））、启动

   Bootstrap（一个EventLoopGroup（WorkerGroup））配置客户端

   ServerBootstrap（两个EventLoopGroup（BossGroup（接收连接）、WorkerGroup（处理IO）））配置服务器

   EventLoop就是IO线程 + Selectot + 任务队列（存放轻量的非IO任务），EventLoopGroup是EventLoop集合

2. 一个IO线程对应一个Selector（通常1：1，也可以1：n）

3. 一个Selector监控多个Channel

4. 每个Channel绑定Pipline

5. 每个Pipline对应多个Handler（Pipeline是Handler的双向链表）

6. Buffer存放具体数据，通过Channel发送

7. 连接到来时，BossGroup中的IO线程建立连接，并将Channel注册到WorkGroup中的某个IO线程的Selector下

8. 当有Channel就绪时（连接建立、可读（来数据）、可写（有对象））（就绪不代表Buffer有数据，不要局限）

9. Selector告知IO线程（WorkGroup）

10. IO线程调用对应Channel的Pipline，依次执行所有Handler

11. IO线程自己执行轻量级操作（解码、编码）

12. IO线程将业务逻辑Handler交给工作线程池（非IO线程）处理

13. 处理结果（对象）在服务器一侧编码为二进制字节流，再存入Buffer（例如ByteBuf），通过Channel传给客户端

14. 客户端（浏览器Http客户端 或者 netty客户端）一侧重复8~13（netty客户端并非刚需，只有我们不想使用浏览器这种情况时，才自定义客户端，netty客户端和浏览器作用相同）

在开始下面的详解前，一定要先自己了解一下nio、netty核心组件（我的另一篇文章有哦！）

然后好好理清楚上面13条的流程结构，我觉得一定一定对你有所帮助！！！

NIO详解

netty底层就是nio，所以，得学

以前java基础中的io操作中，FileInputStream这种就是BIO（阻塞的）

其他基本概念可查看Netty详解-01

三大组件

Channel

Channel是双向通道，FileInputStream这种是单向的

常见：

• FileChannel
• SocketChannel
• ServcerSocketChannel

Buffer

Buffer负责临时存储输入Channel或者从Channel输出的数据

常见：

• ByteBuffer
  • MappedByteBuffer
  • DirectByteBuffer
  • HeapByteBuffer
• IntBuffer
• CharBuffer

Selector

服务器设计演化：

1. 单线程版本：所有连接共用一个线程（完全不并发）

2. 多线程版本：每个连接对应一个线程（无节制创建线程）

3. 线程池版本：复用线程

4. selector版本：多路复用优化

   selector充当监控的作用，一个selector监控多个channel，只要有channel传来了数据，selector将其交给IO线程处理

5. 主从Reactor版本

接下来根据nio中常用组件进行讲解

注意：

nio中buffer、channel都有很多种，但是在netty使用中不用特别关心用哪种（你也可以直接去看Netty详解）

关于Buffer：Netty只用ByteBuf，且默认选好了实现

关于Channel：Netty按场景自动绑定

服务端用ServerBootstrap配置时，指定NioServerSocketChannel

客户端：用Bootstrap配置时，指定NioSocketChannel

后续Netty详解会给出一个netty案例，到时候你可以再来这里回味一下

NIO示例

曾经的FileInputStream（BIO）：

public class FileInputStreamDemo {public static void main(String[] args) {String filePath = "test.txt";byte[] buf = new byte[1024]; // 缓冲区大小（1KB，可根据文件大小调整，如 4096）int readLen; // 实际读取的字节数try (FileInputStream fis = new FileInputStream(filePath)) {// 循环读取：每次最多读 1024 字节，存入 bufwhile ((readLen = fis.read(buf)) != -1) {// 字节数组转字符串（参数：数组、起始索引、实际长度，避免读取到缓冲区残留数据）System.out.print(new String(buf, 0, readLen));}} catch (IOException e) {e.printStackTrace();}}
}

基于ByteBuffer + FileChannel（NIO）

public class ByteBuffer_demo {public static void main(String[] args) {try(FileChannel channel = new FileInputStream("data.txt").getChannel()){ByteBuffer buffer = ByteBuffer.allocate(10);int len;while ((len = channel.read(buffer)) != -1){System.out.println("read " + len + " bytes");buffer.flip();while (buffer.hasRemaining()){byte b = buffer.get();System.out.println((char)b);}buffer.clear();//                // 直接把缓冲区有效字节转成字符串（无需逐个字节读）
//                System.out.print(new String(buffer.array(), 0, len, "UTF-8"));
//                buffer.clear(); // 切换回写模式}}catch (IOException e){e.printStackTrace();}}
}

对比这两段代码，你会感觉到基础文件操作中，BIO、NIO操作类似，只是后者多加了几个步骤（可控事件更多）

维度	BIO（FileInputStream）	NIO（FileChannel+ByteBuffer）
核心模型	「流模型」：数据是 “流动的字节流”，只能 “从头到尾读”，不能回退、不能跳着读	「块模型」：数据是 “块级存储”，缓冲区支持回退（position--）、随机访问（position(100)）、部分读取
控制权	黑盒封装：底层缓冲区、数据拷贝、读写切换都由框架处理，你只能 “被动接收数据”	显式掌控：缓冲区的读写模式、读取位置、剩余数据都由你控制，能 “主动操作数据”
额外能力（复杂场景）	几乎没有：无法处理跨缓冲区数据、无法随机访问、无法避免二次拷贝	核心能力：支持随机访问（channel.position(100) 直接读第 100 字节）、跨缓冲区数据解析、直接缓冲区（避免二次拷贝）、非阻塞读取（网络 I/O 场景）
适用场景	简单需求：小文件读取、文本打印、简单复制（不需要复杂字节操作）	复杂需求：大文件处理、自定义协议解析、随机访问文件、网络高并发（和 Netty 等框架配合）

简单来说，BIO这套有很多是框架定好的，NIO允许我们做更加底层丰富的定义

例如，上面我们只是定义了ByteBuffer的大小，但还可以通过 ByteBuffer 的 API 实现位置控制、范围限制、数据压缩、批量读写、直接缓冲区等复杂操作

ByteBuffer概念

FileChannel概念

NIO具体代码后面Netty详解-03再讲吧

现在感觉理清楚概念、组件顺序就好了

Netty详解

就先来一点开胃小菜吧

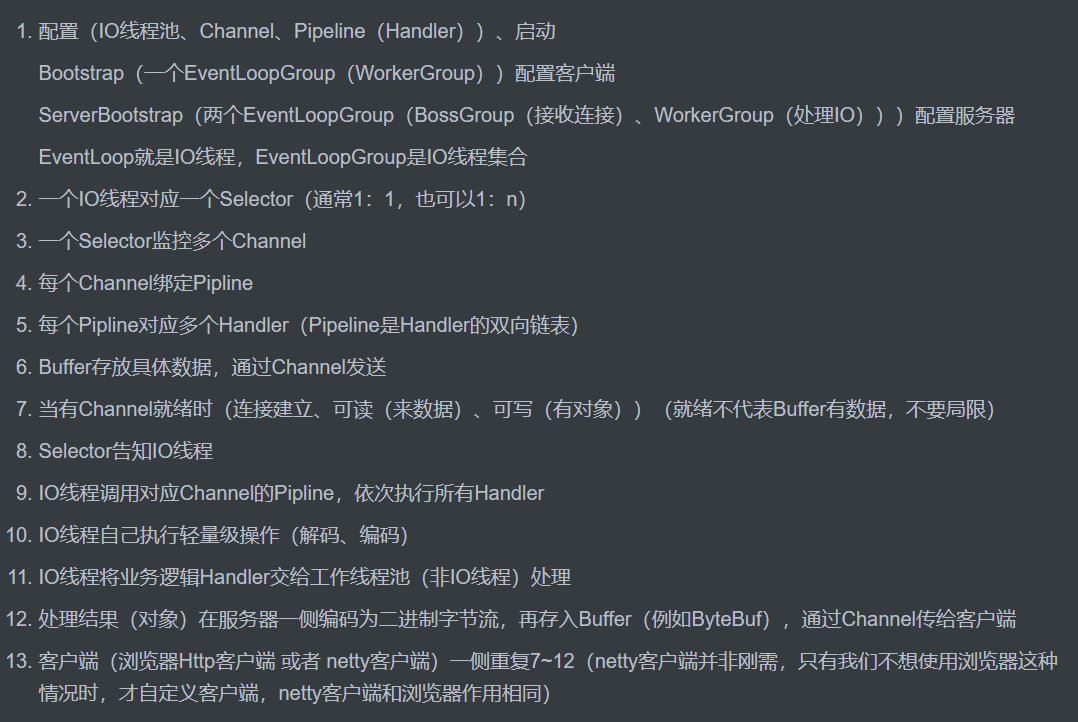

理不清楚时一定要再去看之前的执行流程！！！

算了我直接粘过来吧：

netty服务端编码：

public class HelloServer {public static void main(String[] args) {// 启动器new ServerBootstrap()// 创建线程组（理论上需要：BossEventLoop、WorkerEventLoop用于分配处理连接和处理IO的线程）// 此处只创建BossEventLoop// NioEventLoopGroup：多个NioEventLoop线程// NioEventLoop：是一个IO线程+Selector+任务队列.group(new NioEventLoopGroup())// 选择服务器的ServerSocketChannel实现.channel(NioServerSocketChannel.class)// 添加处理器.childHandler(// 创建一个通道初始化对象new ChannelInitializer<NioSocketChannel>() {@Overrideprotected void initChannel(NioSocketChannel ch) throws Exception {// 通道绑定Pipline（处理器链）ch.pipeline().addLast(new StringDecoder());ch.pipeline().addLast(new ChannelInboundHandlerAdapter() {@Override//父类方法public void channelRead(ChannelHandlerContext ctx, Object msg)//因此不能用protected void channelRead(ChannelHandlerContext ctx, Object msg)//子类不能比父类还保守public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {System.out.println(msg);}});}}).bind(8080);}
}

netty客户端编码：

public class HelloClient {public static void main(String[] args) throws InterruptedException{
//        IO线程 -> Selector -> channel -> Pipline// 启动器new Bootstrap()// 线程组EventLoop.group(new NioEventLoopGroup())// 通道Channel.channel(NioSocketChannel.class)// 处理器链Pipline.handler(new ChannelInitializer<NioSocketChannel>() {@Overrideprotected void initChannel(NioSocketChannel ch) throws Exception {ch.pipeline().addLast(new StringDecoder());}}).connect(new InetSocketAddress("localhost", 8080)).sync().channel().writeAndFlush("hello world");}
}

可以先看看这两段代码

重点理清楚使用时，我们要：

IO线程 -> Selector -> channel -> Pipline

其中IO线程 + Selectot 属于EventLoop

因此：

   ch.pipeline().addLast(new StringDecoder());}}).connect(new InetSocketAddress("localhost", 8080)).sync().channel().writeAndFlush("hello world");
}

}

可以先看看这两段代码重点理清楚使用时，我们要：IO线程 -> Selector -> channel -> Pipline其中IO线程 + Selectot 属于EventLoop因此：**EventLoop -> Channel -> Pipline**
