51单片机逆向1，点亮一个LED示例

C代码

参考代码

#include <reg52.h>   //包含特殊功能寄存器定义的头文件sbit LED = P0^0;     //位地址声明，注意：sbit必须小写、P大写！
sbit ADDR0 = P1^0;
sbit ADDR1 = P1^1;
sbit ADDR2 = P1^2;
sbit ADDR3 = P1^3;
sbit ENLED = P1^4;void main()
{ENLED = 0;ADDR3 = 1;ADDR2 = 1;ADDR1 = 1;ADDR0 = 0;LED = 0;        //点亮小灯while (1);      //程序停止在这里
}

hex烧录文件

用IDA加载

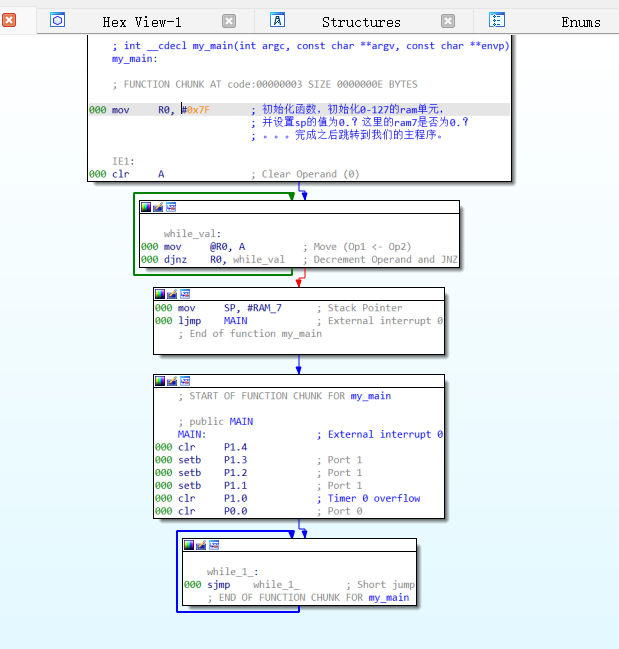

看下框图

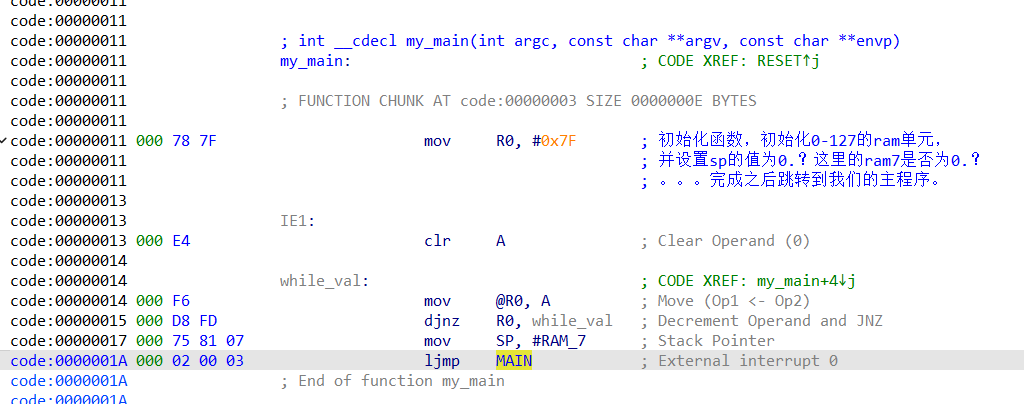

这里看出从地址00出，跳到地址11处，这里是做初始化工作。 完成之后跳到我们的用户程序main中。

我们一步一步来，这里先从简单的开始。

跳转指令总结：

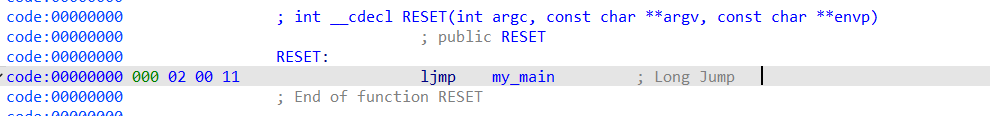

这里用到了短跳sjmp和长跳limp指令。其中02 00 11 ，02 后面给的是绝对值地址，这个是长跳，02是机器码

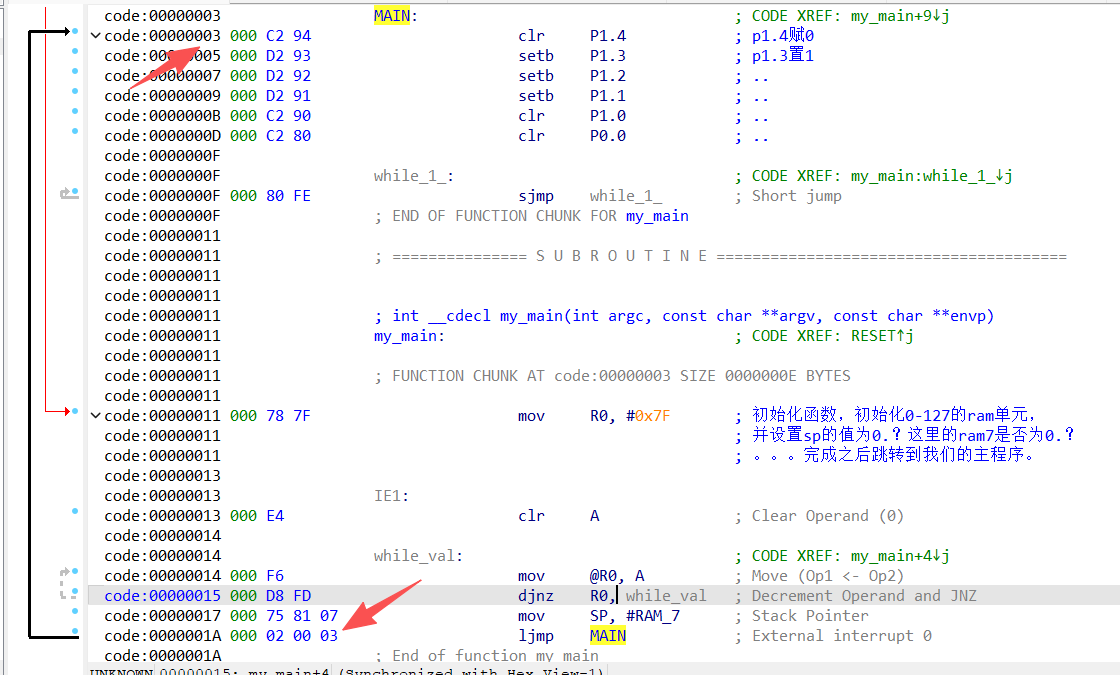

其中验证一下，从初始化完成跳转到用户函数也是用的绝对值跳转，长跳。

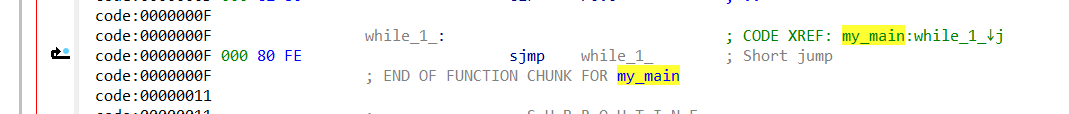

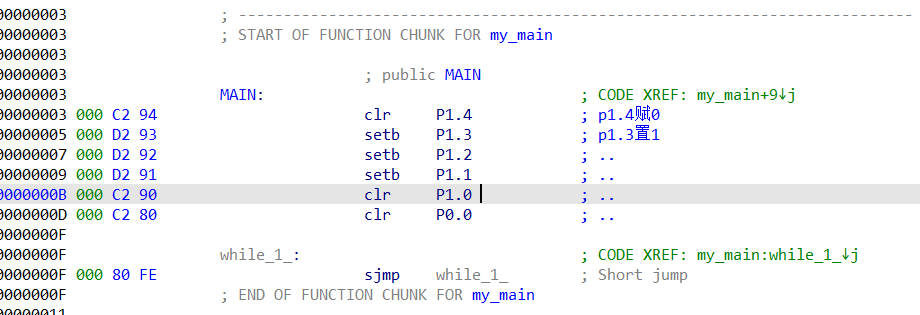

下面看一下短跳：
短跳用到的是sjmp指令 80 是机器码，后面给一个有符号的地址（这个地址是相对地址，区别于绝对值地址。），这里要注意是有符号的，一般这样理解就没有错。如果是负数就是回跳，是正数往下跳。（注意FE需要转换为有符号的数。）

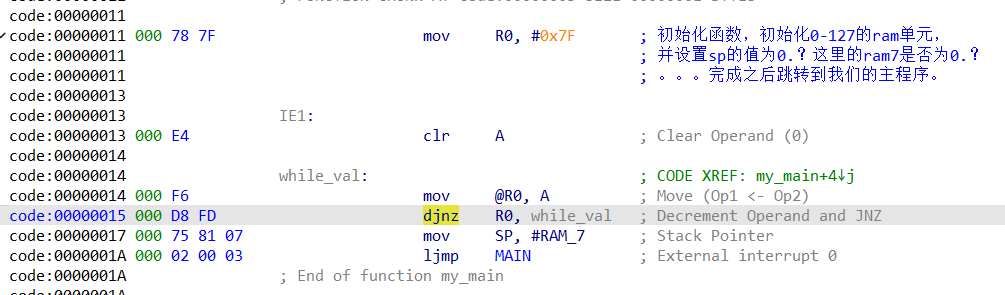

这里看一下指令djnz,机器码D8 FD

djnz是给的相对指令，相对于当前pc指针的值。这里FD也是有符号数。
给同学们留一个作业，FD转换为有符号数是多少？

51单片机逆向2，LED闪烁示例

C代码

#include<reg52.h>sbit LED = P0^0;
sbit ADDR0 = P1^0;
sbit ADDR1 = P1^1;
sbit ADDR2 = P1^2;
sbit ADDR3 = P1^3;
sbit ENLED = P1^4;void main()  //void即函数类型
{//以下为声明语句部分unsigned int i = 0;  //定义一个无符号整型变量i，并赋初值0//以下为执行语句部分ENLED = 0;   //U3、U4两片74HC138总使能ADDR3 = 1;   //使能U3使之正常输出ADDR2 = 1;   //经U3的Y6输出开启三极管Q16ADDR1 = 1;ADDR0 = 0;while (1){LED = 0;                  //点亮小灯for (i=0; i<30000; i++);  //延时一段时间LED = 1;                  //熄灭小灯for (i=0; i<30000; i++);  //延时一段时间}
}

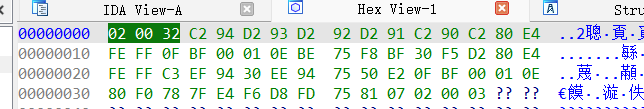

hex烧录文件

用IDA加载

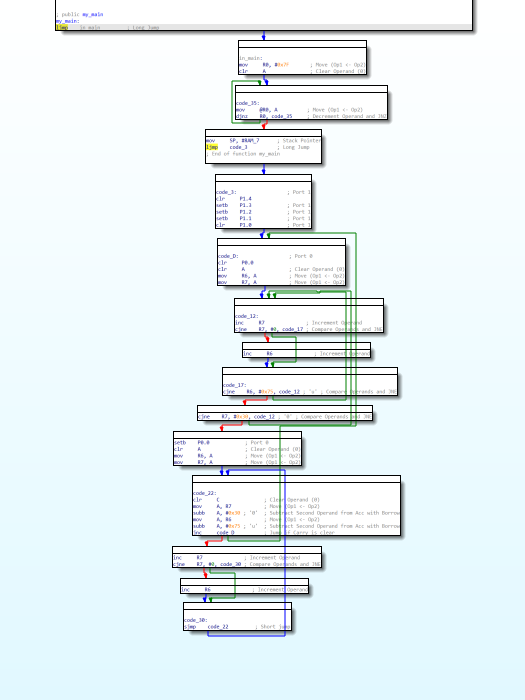

看下框图，框图比项目1点亮led要复杂多了。看下面的分析。

汇编代码分析

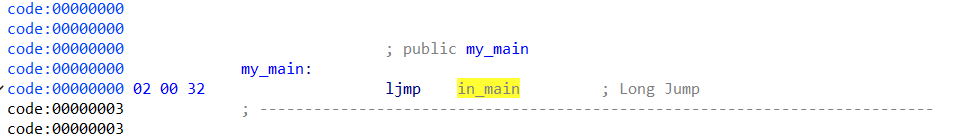

1，这里我们分成模块来分析。从这里直接跳到初始化函数中。

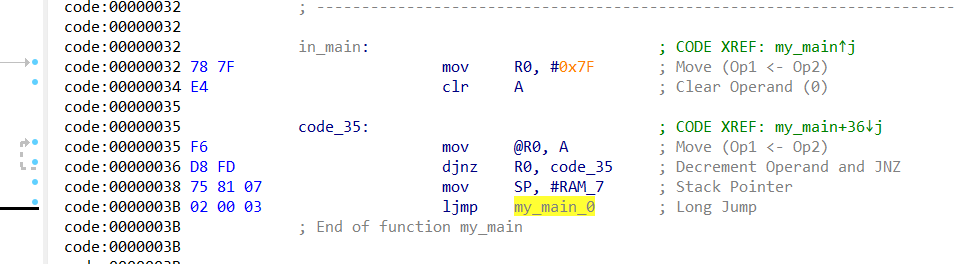

2，初始化函数和上面基本一致，这里略。

初始化完成初始化之后跳到用户函数。这里重点是用户函数的分析。

3，用户函数分析

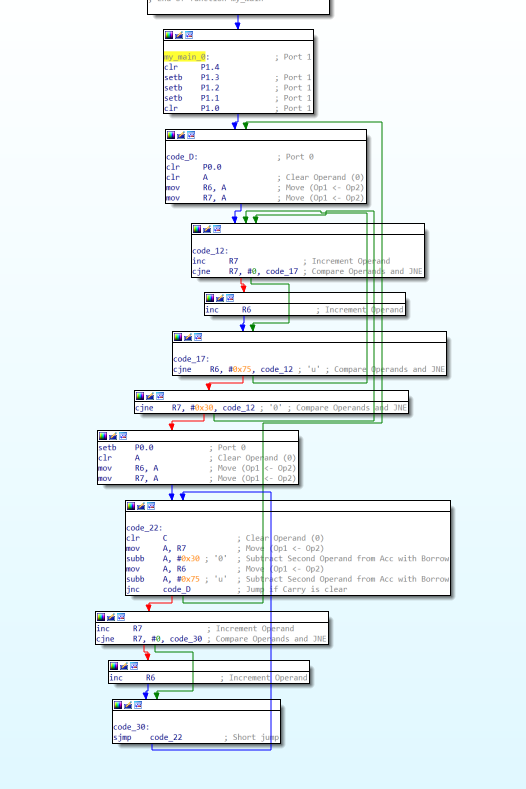

用户函数有点复杂，我们先看用户函数的小框架

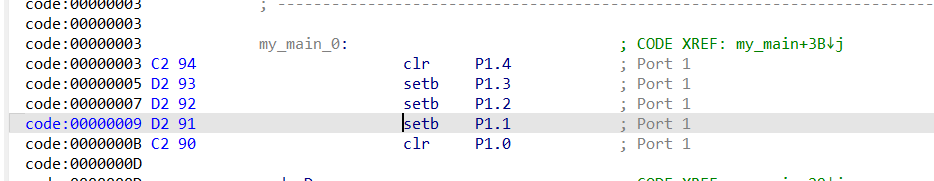

4 ，这一段赋值和点亮led代码一致，为了方便理解这里我给添加注释，下面看重点的。

5，点亮led

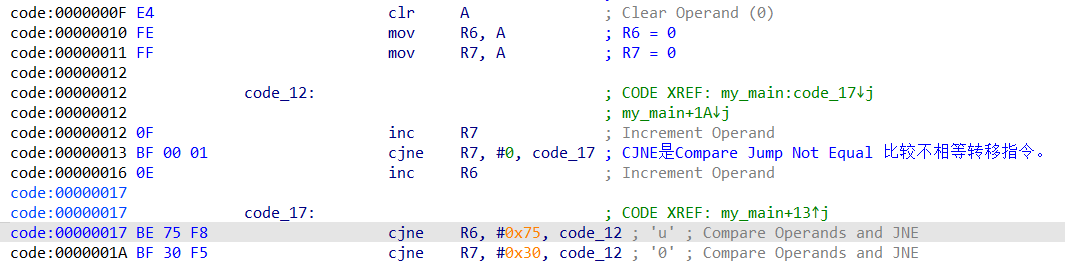

6,循环

a，这里先把A寄存器清零，同时R6，R7都清零。
b,R7加1
c, 判断R7（？）与#0是否相等不相等跳到code_17的位置。code_17也是相对位置，相对距离是1个单位。
d,R6与#0x75不相等跳到code_12的位置，这里F8也是相对位置，记住这是有符号的需要大家手动转换一下。
说明：30,000 = 0x7530,在51系统中7530被分割成两部分。
上面跳到code12的位置，重复执行b—>d的步骤。结果就是当R7加到0时候，跳出改循环，这个循环我把有用的代码提取出来
code_12:INC R7
CJNE R7 #0 code_17
code_17:cjne R6, #0x75, code_12(在这个循环中R6始终等于0不满足条件），所以上面这段指令会一致循环，当R7+++++++，溢出为0的时候满足跳出该循环（相对的说法）。
溢出之后CJNE R7 #0 code_17 这条指令满足条件，顺序执行，R6++++
也上两个循环满足0x75之后，在执行inc R7
cjne R7, #0x30, code_12,0不等于0x30.所以还需要循环到0x30.完成上面循环之后，跳出循环延时时间到。

上面循环完成了。就需要熄灭LED

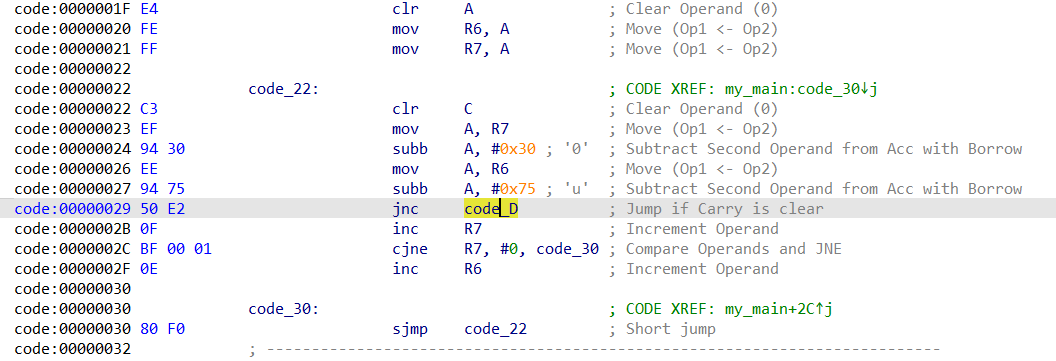

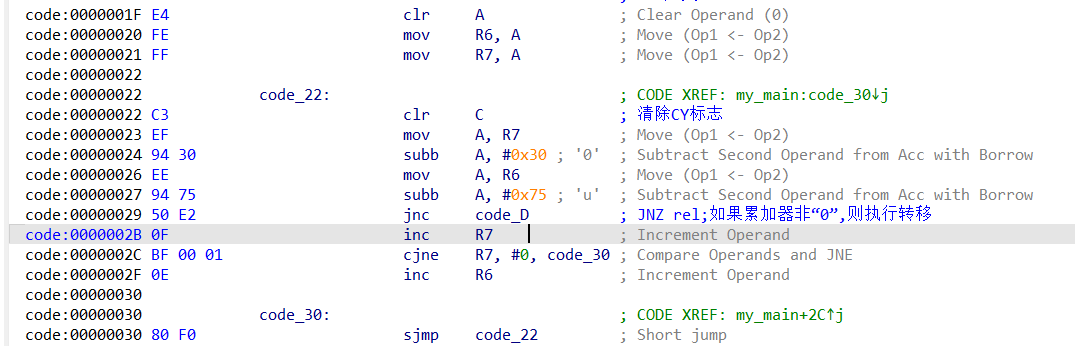

这里就是一两，一灭完成，下面记住重复上面的循环，不过这里的差比是循环的时候跳转的位置不一样。我们看一下差异。

这里看出跳到的是code_d，也就是点亮led的位置。这也就是while(1)的大循环。

这里需要说一下，clr c 这里用到了subb指令所以需要献给cy清零
