内核哈希表RTL_DYNAMIC_HASH_TABLE的使用分析与总结

内核哈希表RTL_DYNAMIC_HASH_TABLE的使用

前言

最近项目中某些数据在查找和插入时要求间复杂度为O(1)，想起早之前有位大佬和我提到过Windows内核里面有哈希表。网上相关资料很稀少，看来没多少人用这个数据结构呀？于是用IDA翻了翻顺便研究一下，最终有了这篇分享。

相关数据结构和接口

数据结构

RTL_DYNAMIC_HASH_TABLE

哈希表结构。引用WDK里面的定义：

typedef struct _RTL_DYNAMIC_HASH_TABLE {// Entries initialized at creationULONG Flags;ULONG Shift;// Entries used in bucket computation.ULONG TableSize;ULONG Pivot;ULONG DivisorMask;// CountersULONG NumEntries;ULONG NonEmptyBuckets;ULONG NumEnumerators;// The directory. This field is for internal use only.PVOID Directory;} RTL_DYNAMIC_HASH_TABLE, *PRTL_DYNAMIC_HASH_TABLE;

我们不会直接访问该结构中的字段，该结构由$RtlCreateHashTable$进行初始化。

RTL_DYNAMIC_HASH_TABLE_ENTRY

哈希表条目结构。引用WDK里面的定义：

typedef struct _RTL_DYNAMIC_HASH_TABLE_ENTRY {LIST_ENTRY Linkage;ULONG_PTR Signature;
} RTL_DYNAMIC_HASH_TABLE_ENTRY, *PRTL_DYNAMIC_HASH_TABLE_ENTRY;

该结构就是哈希表中的每一项数据类型，我们只关注Signature字段即可，这个字段就是我们们插入时指定的Key。$注意：Key不能指定为0，否则插入后就找不到了，存在内存泄漏风险。$

RTL_DYNAMIC_HASH_TABLE_ENUMERATOR

用于枚举哈希表的枚举器结构。引用WDK的定义：

typedef struct _RTL_DYNAMIC_HASH_TABLE_ENUMERATOR {union {RTL_DYNAMIC_HASH_TABLE_ENTRY HashEntry;PLIST_ENTRY CurEntry;};PLIST_ENTRY ChainHead;ULONG BucketIndex;
} RTL_DYNAMIC_HASH_TABLE_ENUMERATOR, *PRTL_DYNAMIC_HASH_TABLE_ENUMERATOR;

该结构字段的具体含义我们在使用的时候并不需要关心，我们不直接操作这些字段，留个印象就好了。

_RTL_DYNAMIC_HASH_TABLE_CONTEXT

用于插入或者查找时的哈希表上下文结构。引用WDK定义：

typedef struct _RTL_DYNAMIC_HASH_TABLE_CONTEXT
{PLIST_ENTRY ChainHead;PLIST_ENTRY PrevLinkage;ULONG_PTR Signature;
}RTL_DYNAMIC_HASH_TABLE_CONTEXT,*PRTL_DYNAMIC_HASH_TABLE_CONTEXT;

该结构字段的具体含义我们在使用的时候并不需要关心，我们不直接操作这些字段，留个印象就好了。

相关接口

RtlCreateHashTable

创建哈希表

BOOLEAN
NTAPI
RtlCreateHashTable(_Inout_ _When_(NULL == *HashTable, _At_(*HashTable, __drv_allocatesMem(Mem)))PRTL_DYNAMIC_HASH_TABLE *HashTable,_In_ ULONG Shift,_Reserved_ ULONG Flags);

• HashTable - 要初始化的哈希表。
• Shift - 位移系数，一般填0。
• Flags - 内部保留，无意义，填NULL。

RtlInsertEntryHashTable

向哈希表中插入数据

BOOLEAN
NTAPI
RtlInsertEntryHashTable(_In_ PRTL_DYNAMIC_HASH_TABLE HashTable,_In_ __drv_aliasesMem PRTL_DYNAMIC_HASH_TABLE_ENTRY Entry,_In_ ULONG_PTR Signature,_Inout_opt_ PRTL_DYNAMIC_HASH_TABLE_CONTEXT Context);

• HashTable - 通过$RtlCreateHashTable$创建的哈希表。
• Entry - 具体数据项。
• Signature - 相当于Key，$注意：必须是可支持数值运算的类型，且不能为0，否则存在内存泄漏的风险。详情可看后面底层数据结构分析章节$
• Context - 一般用不到，填NULL。如果不为空，则Context保存的是插入后的哈希表与Signature同hash的链表状态。

有意思的是这个函数总会返回TRUE，意味着插入总是成功的。失败的情况只有一种：哈希表被破坏了，此时插入将会触发蓝屏。

注意：Context和Entry的生命周期由调用方负责，插入函数内部不会分配额外的内存存储Entry条目，而是直接使用传入的Entry和Context。

RtlLookupEntryHashTable

根据Key查找项

PRTL_DYNAMIC_HASH_TABLE_ENTRY
NTAPI
RtlLookupEntryHashTable(_In_ PRTL_DYNAMIC_HASH_TABLE HashTable,_In_ ULONG_PTR Signature,_Out_opt_ PRTL_DYNAMIC_HASH_TABLE_CONTEXT Context);

• HashTable - 欲查找的哈希表。
• Signature - 欲查找的Key。
• Context - 一般用不到，填NULL。

如果找到则返回对应的项，否则返回NULL。

RtlRemoveEntryHashTable

删除项

BOOLEAN
NTAPI
RtlRemoveEntryHashTable(_In_ PRTL_DYNAMIC_HASH_TABLE HashTable,_In_ PRTL_DYNAMIC_HASH_TABLE_ENTRY Entry,_Inout_opt_ PRTL_DYNAMIC_HASH_TABLE_CONTEXT Context);

• HashTable - 哈希表。
• Entry - 由$RtlLookupEntryHashTable$返回。
• Context - 一般用不到，填NULL。

该接口只会返回TRUE，如果失败就会触发蓝屏！

RtlInitWeakEnumerationHashTable

初始化弱哈希表枚举器

BOOLEAN
NTAPI
RtlInitWeakEnumerationHashTable(_In_ PRTL_DYNAMIC_HASH_TABLE HashTable,_Out_ PRTL_DYNAMIC_HASH_TABLE_ENUMERATOR Enumerator);

• HashTable - 哈希表。
• Enumerator - 枚举器。

该接口只会返回TRUE，如果失败就会触发蓝屏！

与强枚举器不同，弱枚举器每次枚举的时候都会修改哈希表内部状态，是不稳定的枚举器，不能用于多线程场景。

该接口不会分配任何内存。

RtlInitStrongEnumerationHashTable

初始化强哈希表枚举器

BOOLEAN
NTAPI
RtlInitStrongEnumerationHashTable(_In_ PRTL_DYNAMIC_HASH_TABLE HashTable,_Out_ PRTL_DYNAMIC_HASH_TABLE_ENUMERATOR Enumerator);

• HashTable - 哈希表。
• Enumerator - 枚举器。

该接口只会返回TRUE，如果失败就会触发蓝屏！

与弱枚举器不同的是，强枚举器在枚举的时候不会修改哈希表内部状态，可用于多线程只读哈希表的场景中。

该接口不会分配任何内存。

RtlWeaklyEnumerateEntryHashTable

使用弱枚举器枚举哈希表

PRTL_DYNAMIC_HASH_TABLE_ENTRY
NTAPI
RtlWeaklyEnumerateEntryHashTable(_In_ PRTL_DYNAMIC_HASH_TABLE HashTable,_Inout_ PRTL_DYNAMIC_HASH_TABLE_ENUMERATOR Enumerator);

• HashTable - 哈希表。
• Enumerator - 通过$RtlInitWeakEnumerationHashTable$得到的弱枚举器。

接口返回的是一个有效的哈希表条目，如果枚举结束则返回NULL。

$注意：在弱枚举器没有调用RtlEndWeakEnumerationHashTable之前，不能在别的地方使用强枚举器，否则会出现意外结果。$

RtlInitStrongEnumerationHashTable

使用强枚举器枚举哈希表

PRTL_DYNAMIC_HASH_TABLE_ENTRY
NTAPI
RtlStronglyEnumerateEntryHashTable(_In_ PRTL_DYNAMIC_HASH_TABLE HashTable,_Inout_ PRTL_DYNAMIC_HASH_TABLE_ENUMERATOR Enumerator);

• HashTable - 哈希表。
• Enumerator - 通过$RtlInitStrongEnumerationHashTable$得到的枚举器。

接口返回的是一个有效的哈希表条目，如果枚举结束则返回NULL。

RtlEndWeakEnumerationHashTable

结束弱枚举器

VOID
NTAPI
RtlEndWeakEnumerationHashTable(_In_ PRTL_DYNAMIC_HASH_TABLE HashTable,_Inout_ PRTL_DYNAMIC_HASH_TABLE_ENUMERATOR Enumerator);

• HashTable - 哈希表。
• Enumerator - 枚举器。

调用$RtlInitWeakEnumerationHashTable$和$RtlWeaklyEnumerateEntryHashTable$函数后，如果不再使用弱枚举器，则必须调用此函数，否则哈希表内部状态发生改变，导致后续使用出现意外。

RtlEndStrongEnumerationHashTable

结束强枚举器

VOID
NTAPI
RtlEndStrongEnumerationHashTable(_In_ PRTL_DYNAMIC_HASH_TABLE HashTable,_Inout_ PRTL_DYNAMIC_HASH_TABLE_ENUMERATOR Enumerator);

• HashTable - 哈希表。
• Enumerator - 枚举器。

实际这个接口在内核中是个空函数，因为强枚举器不会修改哈希表内部状态，并且整个枚举流程也没有额外的内存分配，所以该接口没有什么事情要做。不过为了保持良好习惯，建议不用强枚举器的时候调用此接口。

底层数据结构分析

哈希表内存布局图

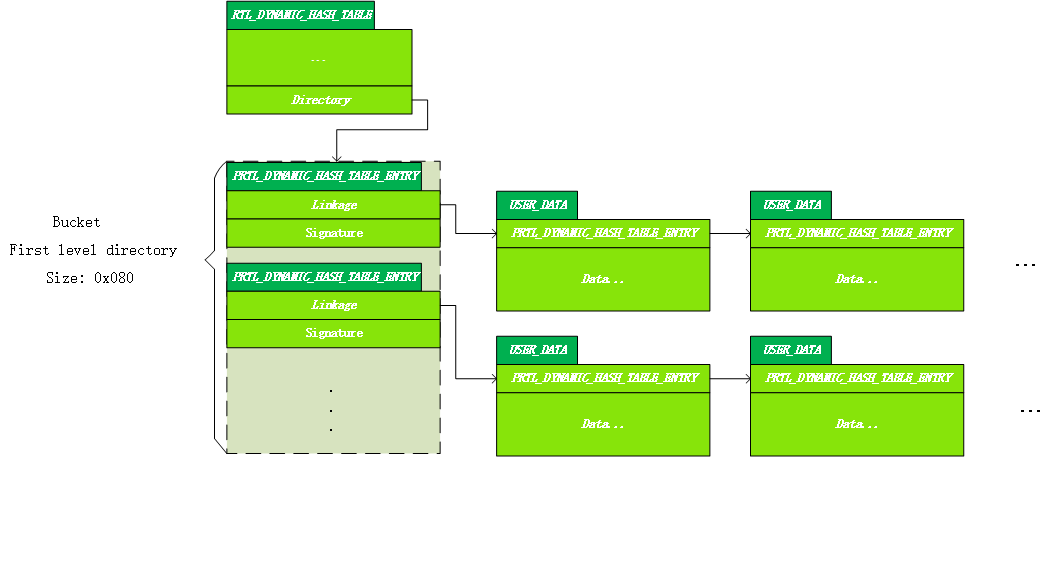

• 当分配的哈希表大小不超过0x80字节时的结构：



  $HashTable->Directory$指向的就是Bucket（桶），也称为一级目录。此时的一级目录大小固定为0x80字节，桶中的每一个元素都是_RTL_DYNAMIC_HASH_TABLE_ENTRY类型的指针，头部指针不存储数据。桶中每一个元素的索引值就是Signature的hash值，相同hash值的_RTL_DYNAMIC_HASH_TABLE_ENTRY条目将会以链表方式串起来。

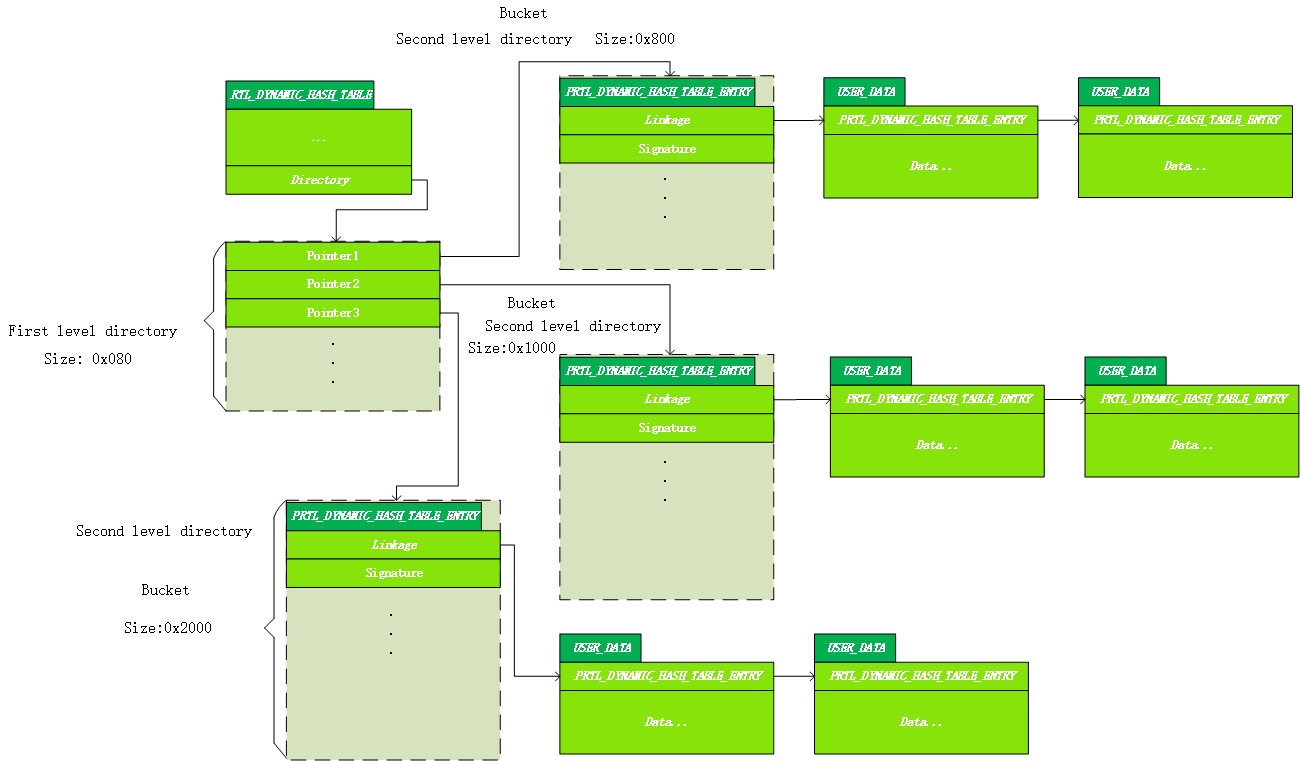

• 当分配的哈希表大小超过0x80字节时的结构：



  $HashTable->Directory$指向的一级目录将不再直接存储_RTL_DYNAMIC_HASH_TABLE_ENTRY类型的条目，而是存储指向二级目录的指针，此时二级目录才是Bucket。一句目录大小依然是0x80字节，而二级目录的大小以2倍递增。第一个二级目录大小是0x800字节，第二个二级目录大小就是0x1000，第三个0x2000，以此类推。$HashTable->Size$最大值为0x7FFF80，最多只有15个二级目录，最大二级目录大小为0x2000000字节。

  这种情况下，一级目录中每一项位置也和Signature的哈希值有关，二级目录中每一项的位置也和Signature的hash值有关。

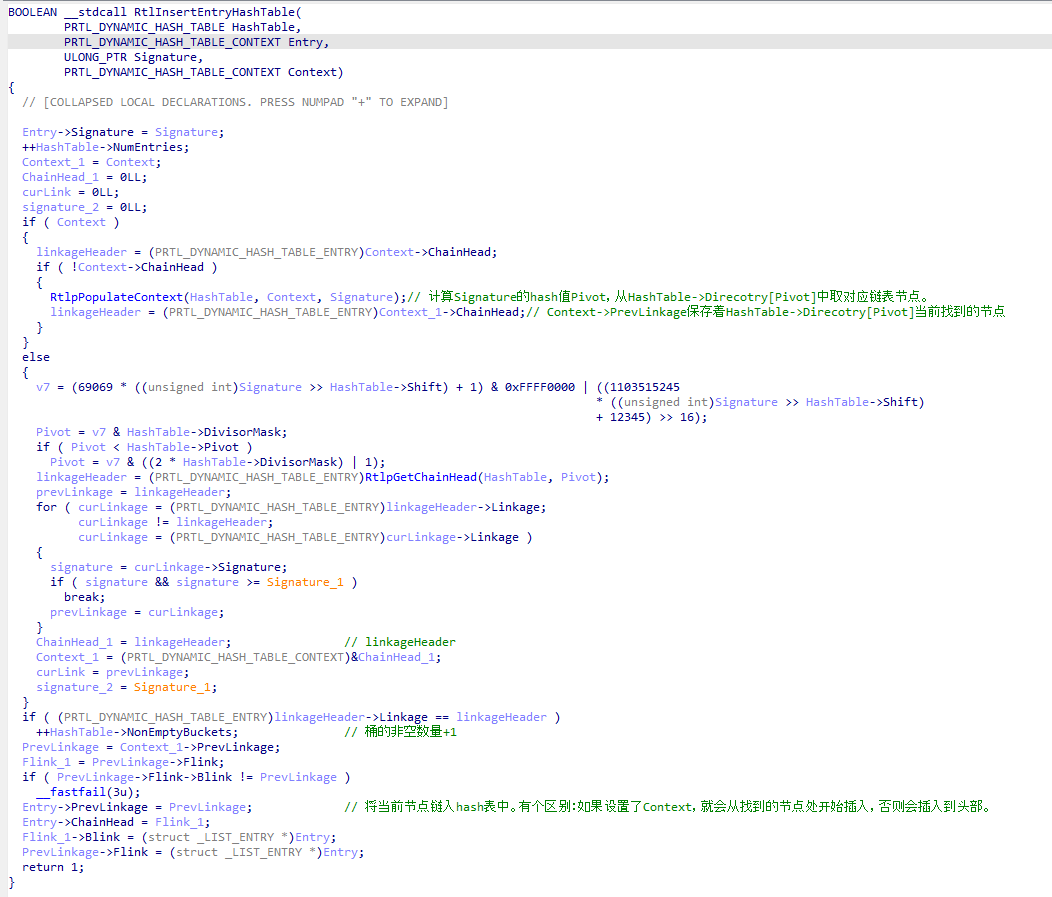

数据插入

插入并没有自动去重，允许存在多个同样的Signature对应的Entry条目。插入总是成功的，唯一的失败情况就是哈希表遭到了破坏，那么系统直接蓝屏。另外可以看得出使用的是链地址法解决hash冲突的。

这里注意一个地方，就是系统并没有判断插入的Signature是否为0，也就是说它允许插入Signature为0的条目！

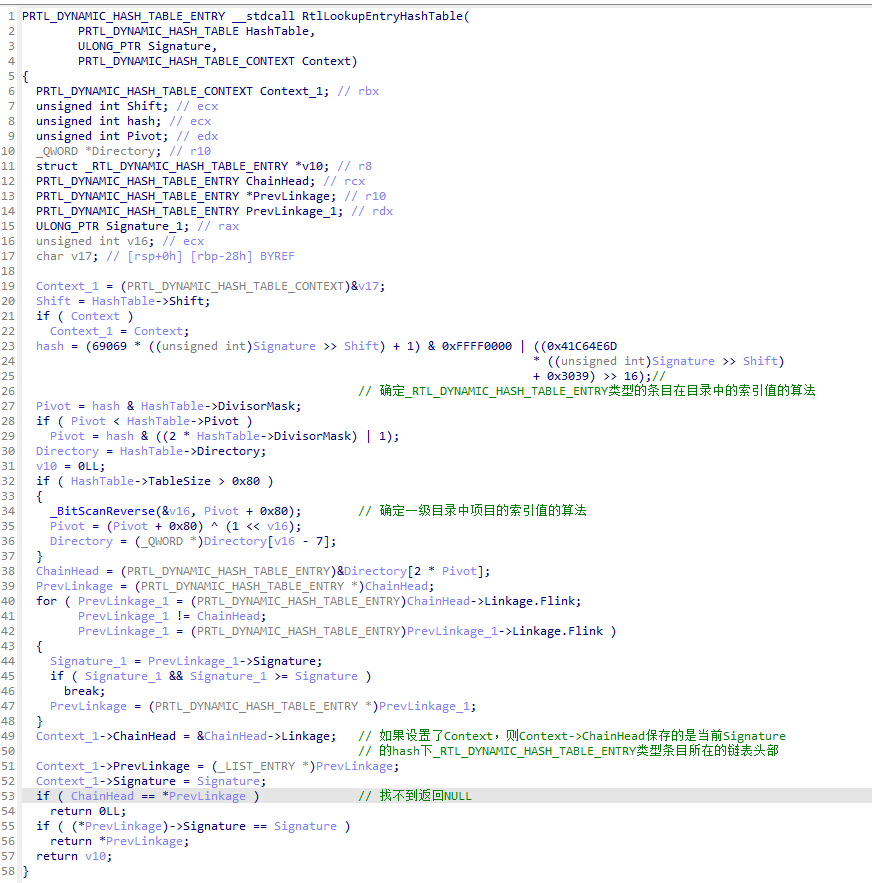

数据查找

$注意：查找的时候系统判断了条目的Signature为0时是无效的，但在插入的时候却允许插入一个值为0的Signature。这就导致Signature为0的条目永远也找不到了（除了手动遍历），这就存在内存泄漏的风险。$

数据枚举

弱枚举

• 检索一级目录，索引从0开始。如果一级目录指向的是二级目录，再依次检索二级目录，索引从0开始，得到每种hash对应的_RTL_DYNAMIC_HASH_TABLE_ENTRY类型的条目。

• 更新枚举器，同时还会修改原哈希表的数据：



  由于弱枚举器弱在枚举的时候会修改原哈希表内部状态，所以弱枚举器不适用于多线程场景。

  $注意：在弱枚举器没有调用RtlEndWeakEnumerationHashTable之前，不能在别的地方使用强枚举器，否则会出现意外结果。$

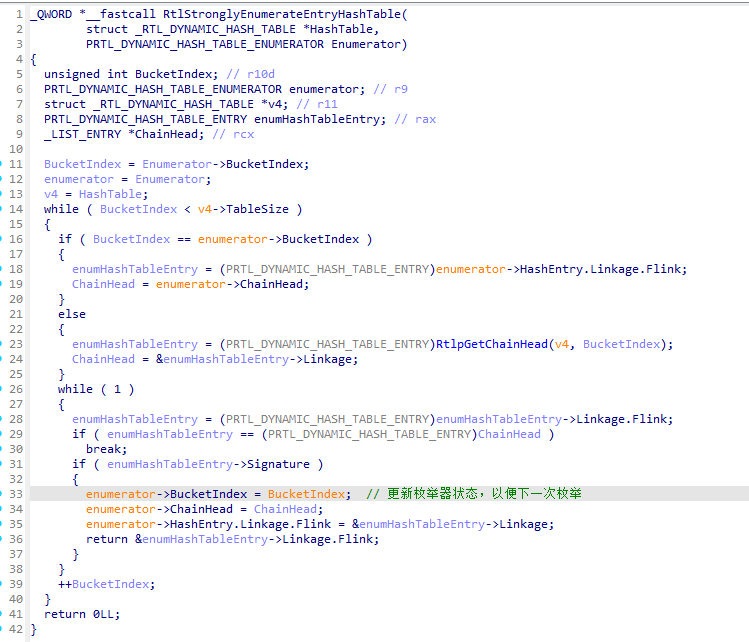

强枚举

• 检索一级目录，索引从0开始。如果一级目录指向的是二级目录，再依次检索二级目录，索引从0开始，得到每种hash对应的_RTL_DYNAMIC_HASH_TABLE_ENTRY类型的条目。

• 只更新枚举器，不修改原哈希表的数据：



  强枚举器在枚举的时候不会修改原哈希表的内部状态，可用于多线程只读哈希表的操作中。

使用示例

typedef struct _MY_DATA_ENTRY
{RTL_DYNAMIC_HASH_TABLE_ENTRY HashTableEntry;ULONG Data;
}MY_DATA_ENTRY,*PMY_DATA_ENTRY;NTSTATUS DriverEntry(_In_ PDRIVER_OBJECT DriverObject, _In_ PUNICODE_STRING RegPath)
{// 演示内核哈希表的使用DriverObject->DriverUnload = DriverUnload;PRTL_DYNAMIC_HASH_TABLE myHashTable = NULL;__try{// 1.构建哈希表if (!RtlCreateHashTableEx(&myHashTable, 0x80, 0, 0)){DbgPrint("Failed to create hash table.\n");__leave;}// 2.插入数据for (ULONG i = 0; i < 10; i++){auto myData = (PMY_DATA_ENTRY)ExAllocatePool(PagedPool, sizeof(MY_DATA_ENTRY));if (myData){myData->Data = (i + 1) * 10;DbgPrint("Alloc data entry: 0x%I64x key: %u data: %u\n", myData, i + 1, myData->Data);if (!RtlInsertEntryHashTable(myHashTable, &myData->HashTableEntry, i + 1, NULL))DbgPrint("Failed to insert index: %u\n", i);}}// 3.查找并删除auto findEntry = RtlLookupEntryHashTable(myHashTable, 3, NULL);if (findEntry){auto myData = CONTAINING_RECORD(findEntry, MY_DATA_ENTRY, HashTableEntry);DbgPrint("Key: 3 - Found => %u Now it had been deleted\n", myData->Data);RtlRemoveEntryHashTable(myHashTable, findEntry, NULL);ExFreePool(findEntry);}else{DbgPrint("Key: 3 - Not Found.\n");}findEntry = RtlLookupEntryHashTable(myHashTable, 5413, NULL);if (findEntry){auto myData = CONTAINING_RECORD(findEntry, MY_DATA_ENTRY, HashTableEntry);DbgPrint("Key: 5413 - Found => %u\n", myData->Data);}else{DbgPrint("Key: 5413 - Not Found.\n");}// 4.遍历	hashEntryEnum = RtlWeaklyEnumerateEntryHashTable(myHashTable, &hashEnumerator);while (hashEntryEnum){auto myDataEntry = CONTAINING_RECORD(hashEntryEnum, MY_DATA_ENTRY, HashTableEntry);DbgPrint("myDataEntry: 0x%I64x Key: %u, Data: %u\n", myDataEntry, myDataEntry->HashTableEntry.Signature, myDataEntry->Data);hashEntryEnum = RtlWeaklyEnumerateEntryHashTable(myHashTable, &hashEnumerator);}// 5.清理DbgPrint("Clean up...\n");RTL_DYNAMIC_HASH_TABLE_ENUMERATOR hashEnumerator;RtlInitStrongEnumerationHashTable(myHashTable, &hashEnumerator);auto hashEntryEnum = RtlStronglyEnumerateEntryHashTable(myHashTable, &hashEnumerator);while (hashEntryEnum){auto myDataEntry = CONTAINING_RECORD(hashEntryEnum, MY_DATA_ENTRY, HashTableEntry);DbgPrint("myDataEntry: 0x%I64x Key: %u, Data: %u\n", myDataEntry, myDataEntry->HashTableEntry.Signature, myDataEntry->Data);hashEntryEnum = RtlStronglyEnumerateEntryHashTable(myHashTable, &hashEnumerator);ExFreePool(myDataEntry);}}__finally{if (myHashTable) RtlDeleteHashTable(myHashTable);}return STATUS_SUCCESS;
}

Output:

Alloc data entry: 0xffffe503a02f0bb0 key: 1 data: 10
Alloc data entry: 0xffffe503a02f0c40 key: 2 data: 20
Alloc data entry: 0xffffe503a02f2b30 key: 3 data: 30
Alloc data entry: 0xffffe503a02f3df0 key: 4 data: 40
Alloc data entry: 0xffffe503a02f53b0 key: 5 data: 50
Alloc data entry: 0xffffe503a02f5110 key: 6 data: 60
Alloc data entry: 0xffffe503a02f5650 key: 7 data: 70
Alloc data entry: 0xffffe503a02f57d0 key: 8 data: 80
Alloc data entry: 0xffffe503a02f6640 key: 9 data: 90
Alloc data entry: 0xffffe503a02f7b70 key: 10 data: 100
Key: 3 - Found => 30 Now it had been deleted
Key: 5413 - Not Found.
myDataEntry: 0xffffe503a02f0c40 Key: 2, Data: 20
myDataEntry: 0xffffe503a02f3df0 Key: 4, Data: 40
myDataEntry: 0xffffe503a02f5110 Key: 6, Data: 60
myDataEntry: 0xffffe503a02f57d0 Key: 8, Data: 80
myDataEntry: 0xffffe503a02f7b70 Key: 10, Data: 100
myDataEntry: 0xffffe503a02f0bb0 Key: 1, Data: 10
myDataEntry: 0xffffe503a02f53b0 Key: 5, Data: 50
myDataEntry: 0xffffe503a02f5650 Key: 7, Data: 70
myDataEntry: 0xffffe503a02f6640 Key: 9, Data: 90
Clean up…
myDataEntry: 0xffffe503a02f0c40 Key: 2, Data: 20
myDataEntry: 0xffffe503a02f3df0 Key: 4, Data: 40
myDataEntry: 0xffffe503a02f5110 Key: 6, Data: 60
myDataEntry: 0xffffe503a02f57d0 Key: 8, Data: 80
myDataEntry: 0xffffe503a02f7b70 Key: 10, Data: 100
myDataEntry: 0xffffe503a02f0bb0 Key: 1, Data: 10
myDataEntry: 0xffffe503a02f53b0 Key: 5, Data: 50
myDataEntry: 0xffffe503a02f5650 Key: 7, Data: 70
myDataEntry: 0xffffe503a02f6640 Key: 9, Data: 90
