利用ARCGIS手搓宗地图详细版
如何生成宗地图在arcgis中，有人会说那还不简单，设置一个图框，标注上文字注记，导出地图就可以了啊，说的也没毛病，如果你是单独处理一个或者几个宗地图，这种方法尚且能说可行，但是如果想批量生成就行不通了，你不至于文字注记一个一个修改吧，光是文字部分宗地代码、权利人、所在图幅号、面积、就让你头大了，更不用说界址点的注记，图形的修饰，尤其是遇到非全部界址点注记的情况更是一头雾水，再有就是四至注记，所有的问题今天一次性说清楚。

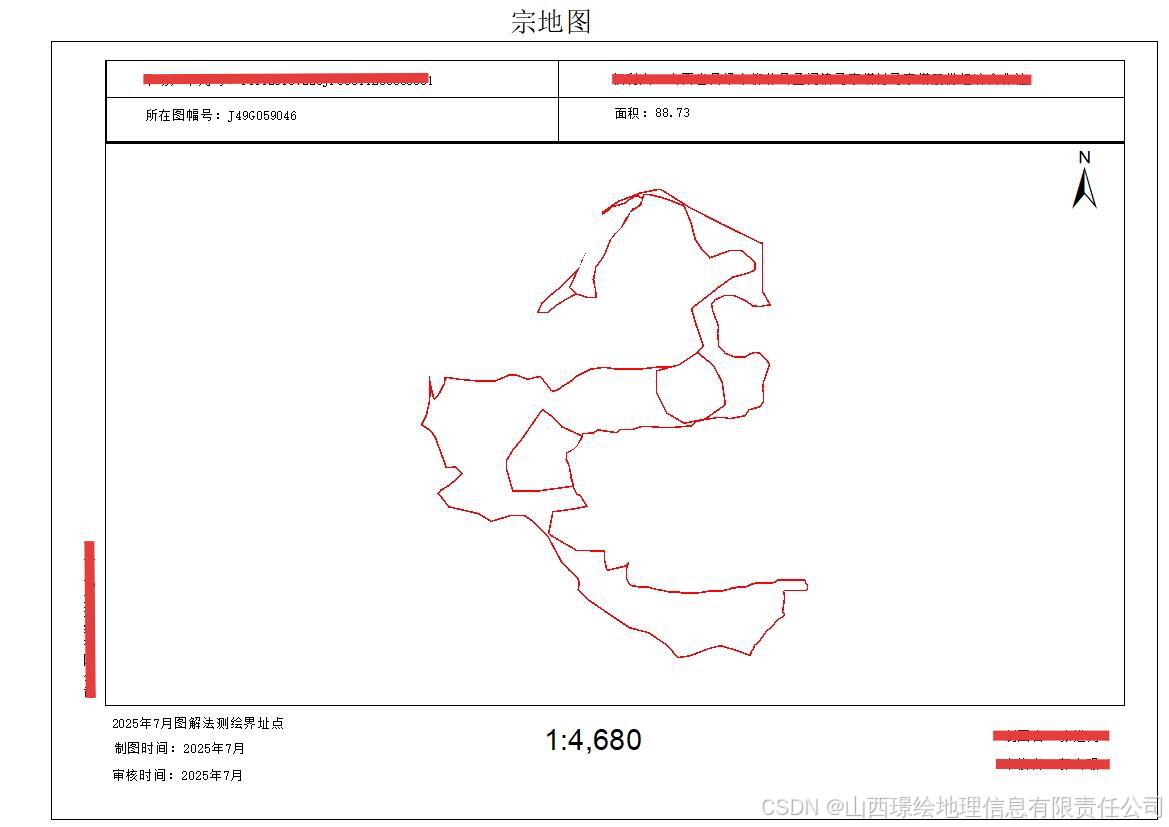

最终的成果图：
步骤一：基础数据准备，宗地图层

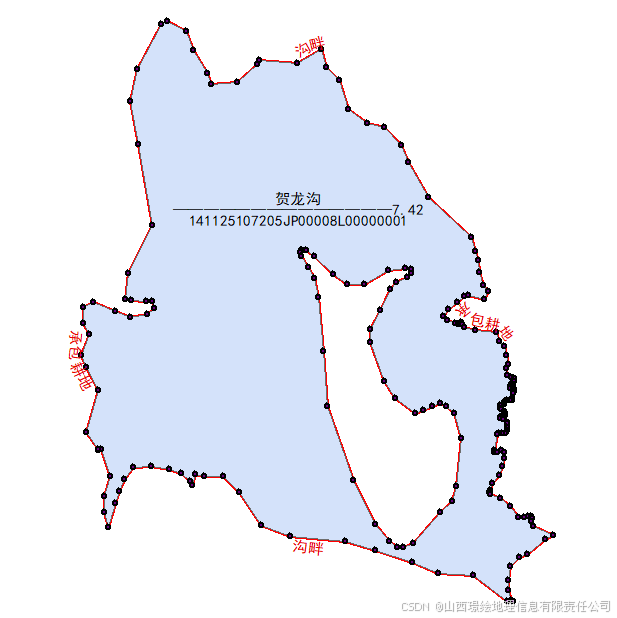

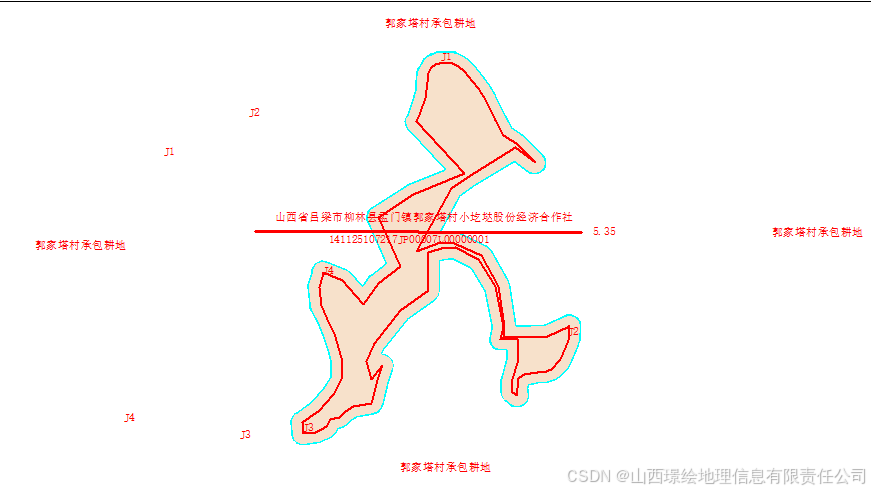

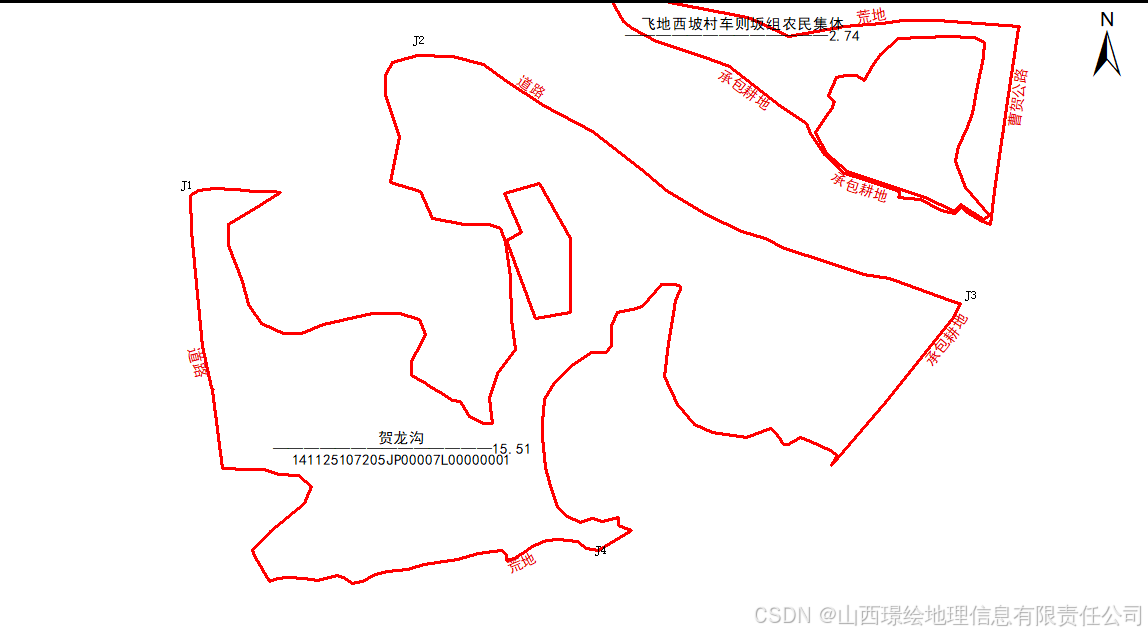

步骤二：界址点注记图层（cass中制作全要素的界址点，注记转shp（使用globalmapper）），如果不处理，就会出现下面的情况，如果允许非节点全部为界址点，那么就可以抽稀，甚至可以抽象的表达，例如4个界址点结束战斗，表达抽象的四至就可以了。（这里说一句，原始的宗地表达是界址点-界址线-宗地，是CASS表达的逻辑，cass中其实是很少提面的概念的，无法扣除面洞就是很大的问题；CASS中遵循的逻辑依然是先有点，再有线，最后构成面，最终的面形成闭合的宗地范围，如果直接使用面表达也是可以的，尤其是在图解法的今天，传统的表达方式已经是鸡肋了，个人观点，不喜勿喷；在房屋等人工建构筑物的测绘中，由于界址点少且重要，所以依然延续点-线-面的逻辑，这样也没什么问题，但是在自然物表达的时候，点线就有点多余了，本身边界模糊，指界也是形同虚设，单从资料的完整性角度也没多大问题，但是从实际意义出发就是有很大的问题，点数量少了边界表达的不自然，追求自然点就会很多，这就是矛盾的地方，所以类似土地确权，林权调查之类的不动产，还是应该注重图形的自然表达，而不是把重点放到界址点界址线之类的指界上面，过度追求资料的完整就会导致整个工作本末倒置，最终的效果也是极差的。）
抽象化之后
步骤三：ARCGIS中的数据驱动功能
步骤四：四至注记，使用工具条标注功能，使用maplex标注引擎，可以实现四至的标注，如上图所示
步骤五：导出地图，单个导出与批量导出

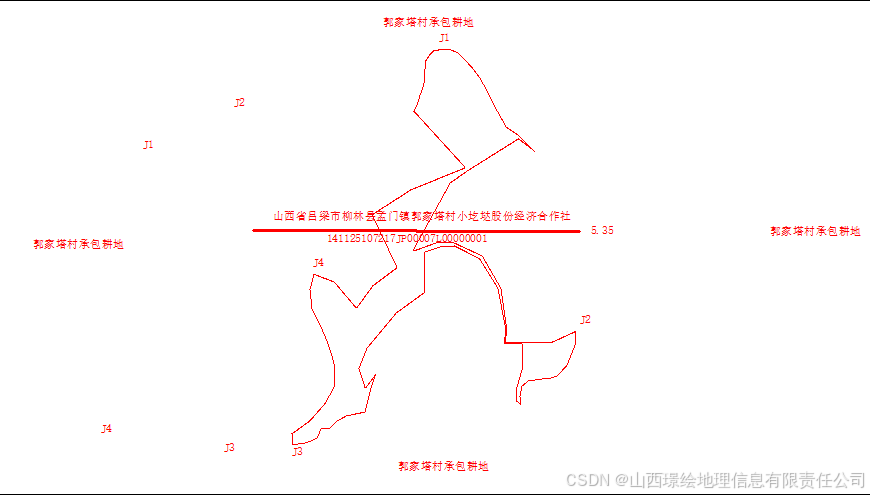

步骤六：图形整饰，单个地块输出，图形比较简洁，适合距离离得比较近的地块群，否则就会出现下面的情景，这是你不愿意看到的。
同样的地块处理一下，只保留本地块，其余的不显示，也就是Arcgis中的图层-属性-数据框-裁剪
当然，你可以设置不参与裁剪的图层，被选择的图层不参与裁剪，正常全部显示，这一个功能用好了可以帮助你制作你想要的图形效果，其实ARCGIS就是一个强大的Python库，里面的功能强到你难以置信，很容易触及你的盲区。也就是说如果你会使用Python语言，你会强到可怕，今天我说的就都没有意义，因为你可以做你想做的一切，当然，这种高阶的技能我是不会的的，也就是可以串联使用本身软件自带的功能而已。
下面详细的介绍以上的操作步骤：
步骤一：基础数据
是很重要的，因为涉及加下来的标注和文字的注记，说白了就是该有的字段一定要有，缺少字段，将来你是无法实现自动化标注的，真所谓磨刀不误砍柴工，做好基础数据你就成功了一半了。根据宗地图的构成，你的地块图层至少要包含：宗地代码、权利人、图幅号、面积
步骤二：界址点处理
cass中生成的界址点是全部的，所以需要进行以下的操作，提取可以约束四至的四个界址点，记住，尽量只保留4个，多余的没意义，尤其是这种林权调查的项目，图形自然边界感比较强，如果你每个地块都是所有的点生成界址点，那么到你打印的时候就知道什么是恶魔了。目前，这一步还是人工操作为主，还是比较费时间的，没办法啊，省钱就得费力。
两种方式：
1、cass中只保留你做好的界址点图层，软件导出shp，但是点位发生了偏移，原因就是cass导出来的这个点位是注记文字转为点要素的位置，不是实际的点位的位置，有平偏移，尤其是地块面积小的时候偏移到了不能接受的地步。
2、globalmapper导入dwg文件，属性表里面选择有注记的元素，最终的结果也是和cass导出是一致的，也是注记的点位，也会偏移，目前没有找到好的办法，只能是arcgis中选择点位处理透明化或者消失，对既然不对就让它消失，只显示注记，这也是没有办法的办法。

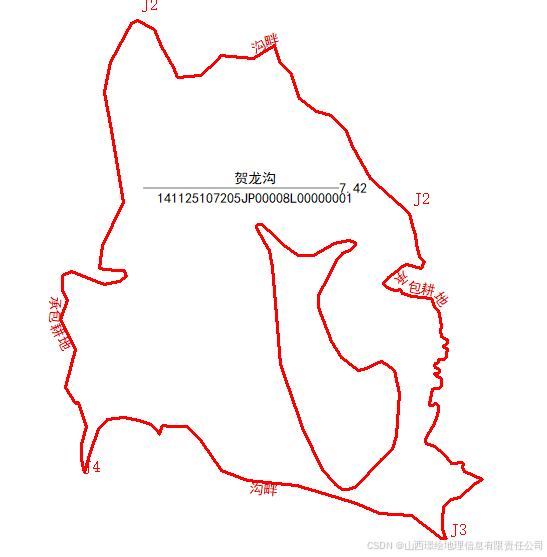

最终的结果就是
美中不足也只是这样子了。
步骤三：arcgis数据驱动页面

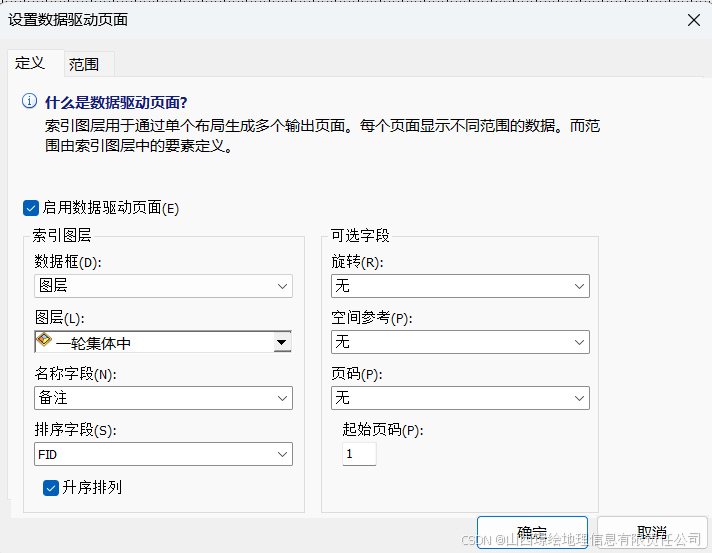

具体的界面
显示名称=名称字段；显示页面=排序字段，如果是fid就是+1的数字，因为默认是0开始的

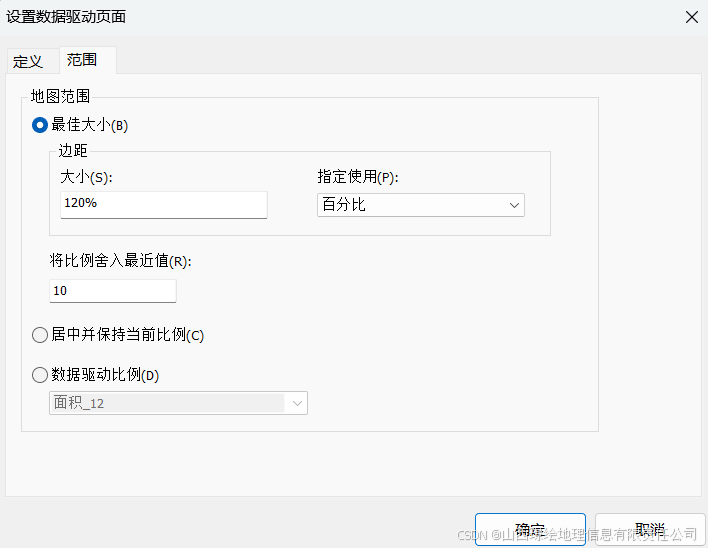

显示比例，100%就是本身，120%就是扩大20%显示。
步骤四：四至注记
4.1贴合图形注记四至
传统的注记方式不能满足沿方向注记，除非你有牛×的插件，咱们今天主打手搓，所以不依靠插件

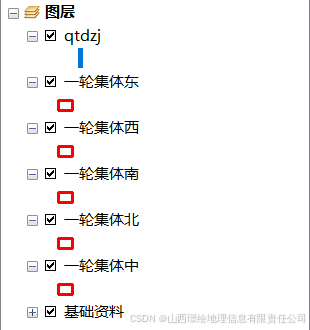

首先是复制宗地图层，东-西-南-北，目的是实现四向的标注

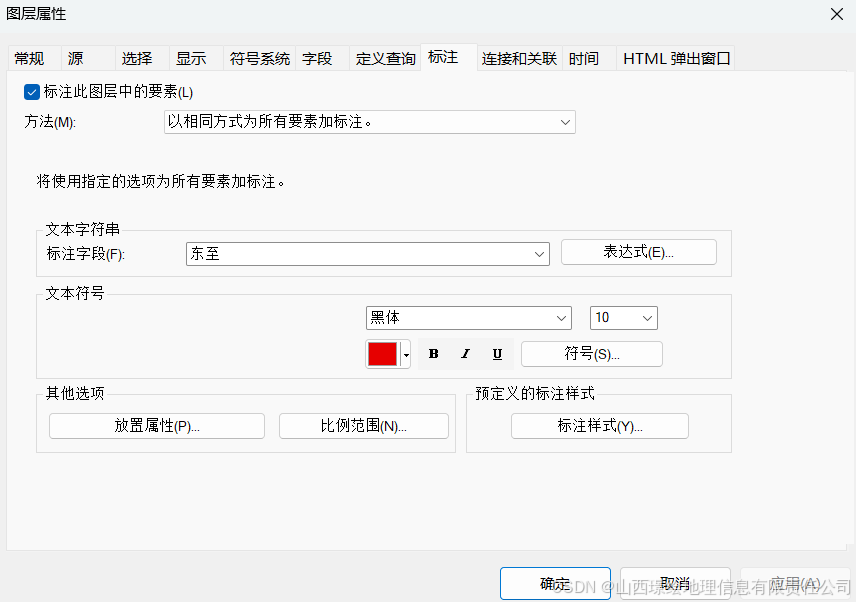

注记界面

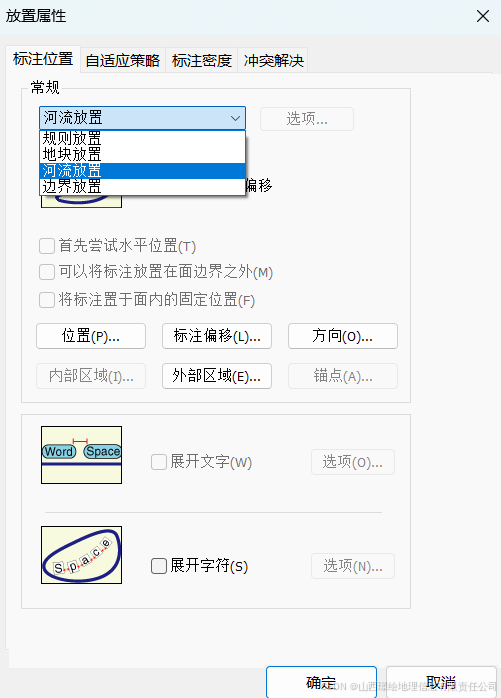

现在是操作东至，使用的图层是复制生成的东图层，选择放置属性-常规-河流放置

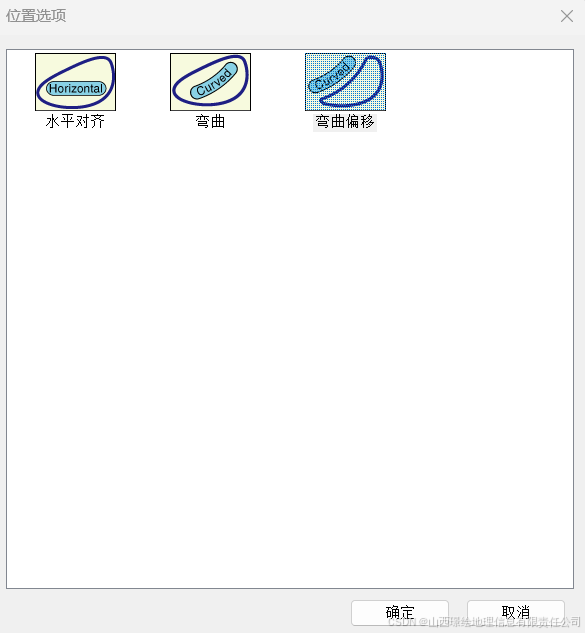

位置-弯曲偏移

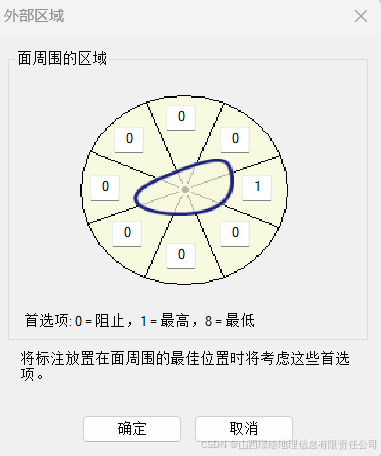

外部区域-东方向设置为1，其它7方向设置为0，其它的西、南、北同理设置相应方向为1，其它方向为0。

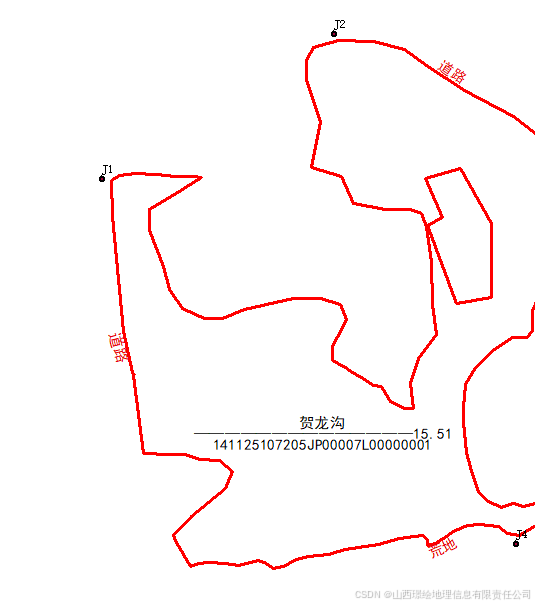

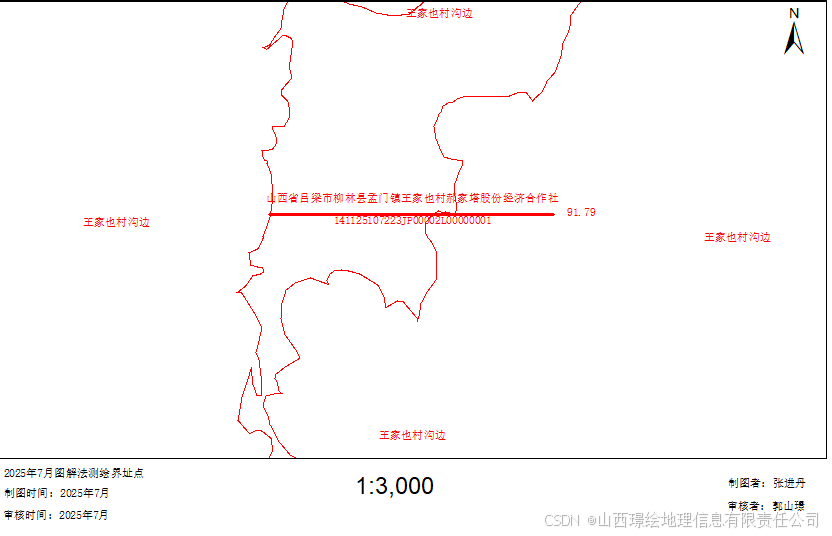

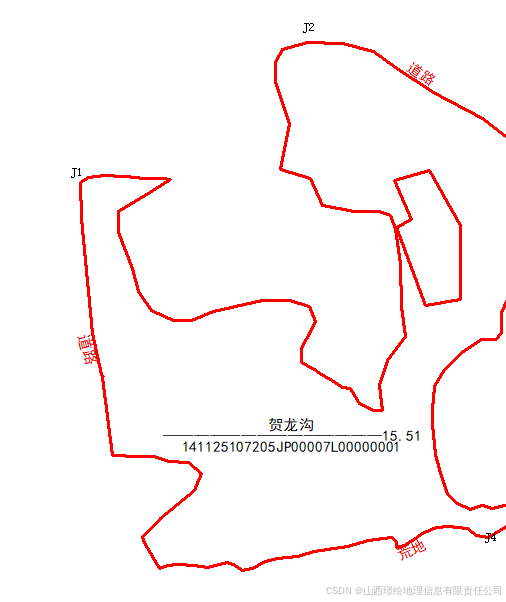

这一步就可以实现四至的标注，效果还是很不错的
其它的几种放置规则效果都不佳，实际验证河流放置效果是最好的，可以贴合线准确的显示
4.2自由放置注记四至
方法就是利用驱动页面的动态文本显示功能

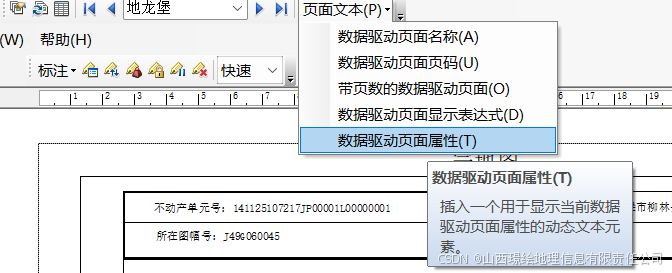

在东西南北四个方向放置四个动态显示的页面属性

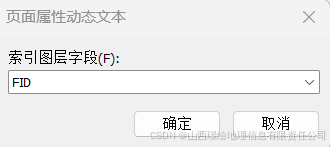

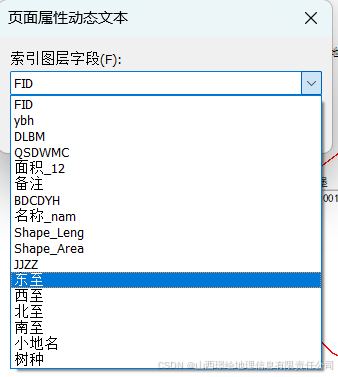

选择四至属性，分别注记四个方向

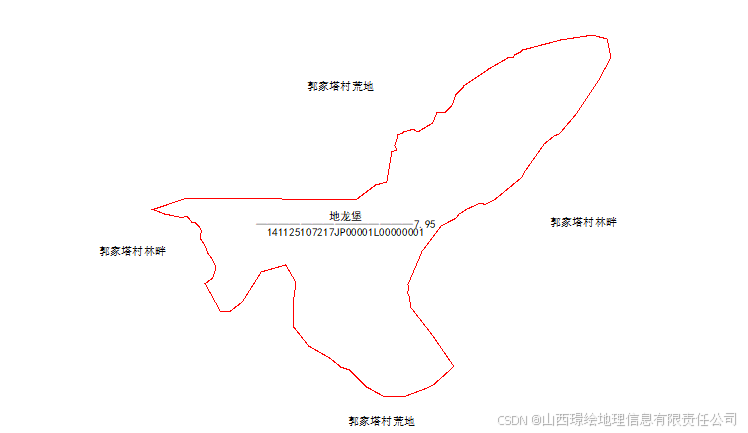

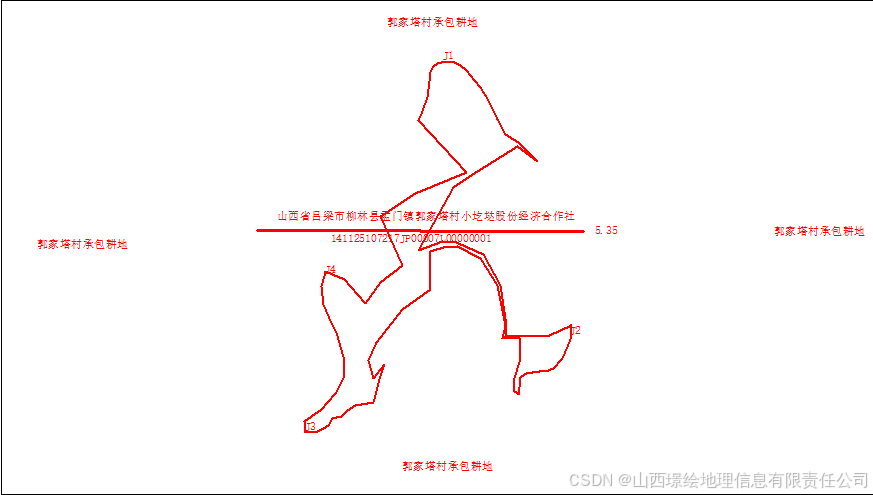

最终的效果图如下，也是很漂亮的。
缺点是位置固定，不会跟随图形动态的调整位置，只会根据属性动态的调整注记内容，还是有些许的弊端。
步骤五：导出地图
5.1单张地图导出
驱动页面选择你要导出的要素，案例总共的地块为201，你可以选择你的要素，导出单张地图，主要是处理需要单独处理的特殊的地块
导出单张地图

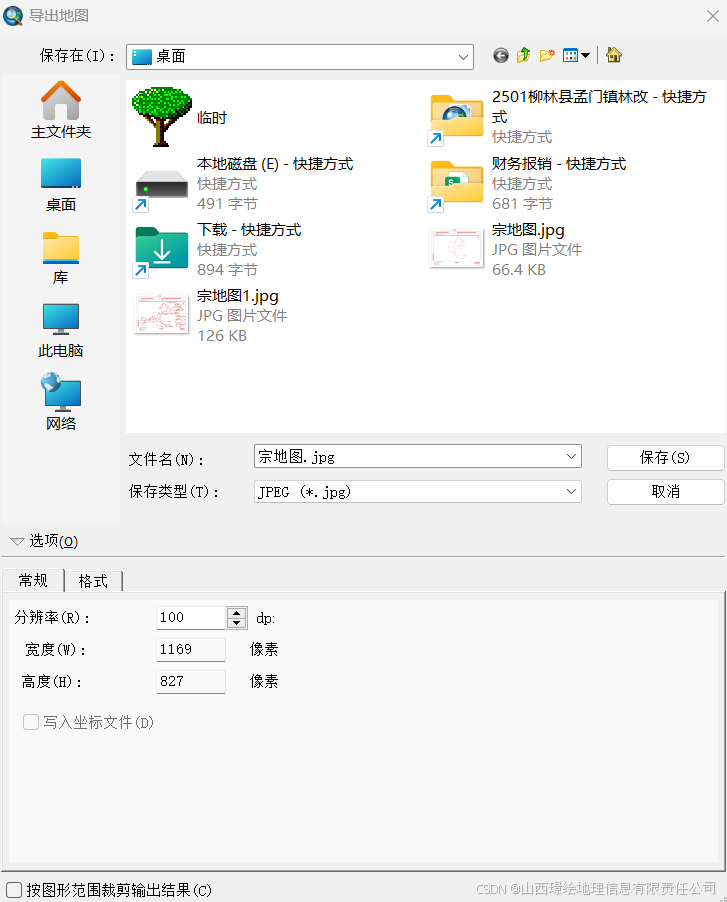

输出界面
5.2批量地图导出

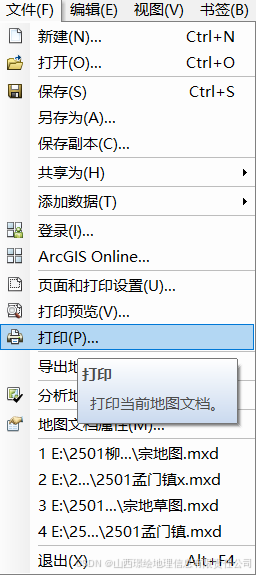

文件-打印

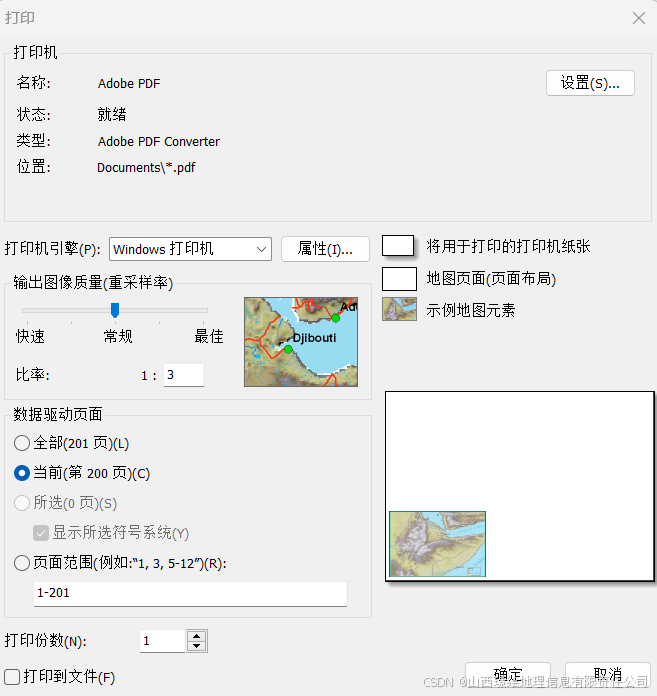

打印界面
数据驱动页面
选择全部即可实现批量文件输出，选择当前也可以单个导出，虚拟打印出文件pdf格式的
步骤六：图形整饰

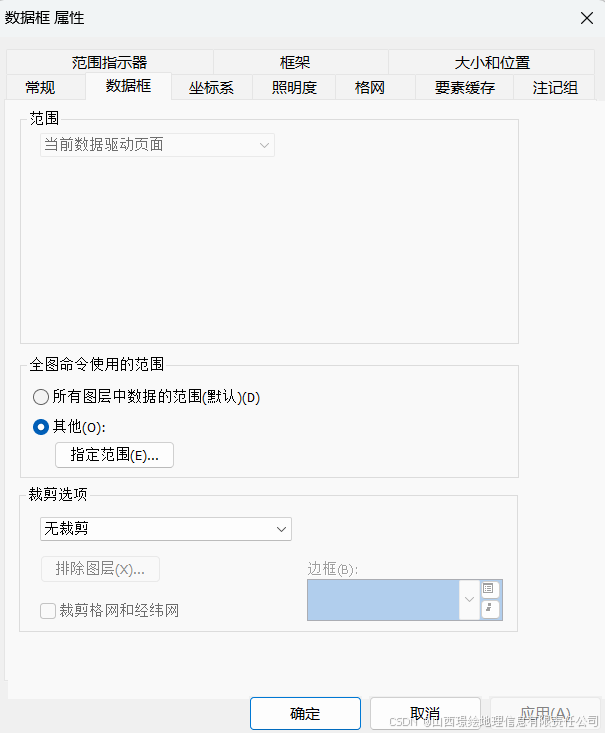

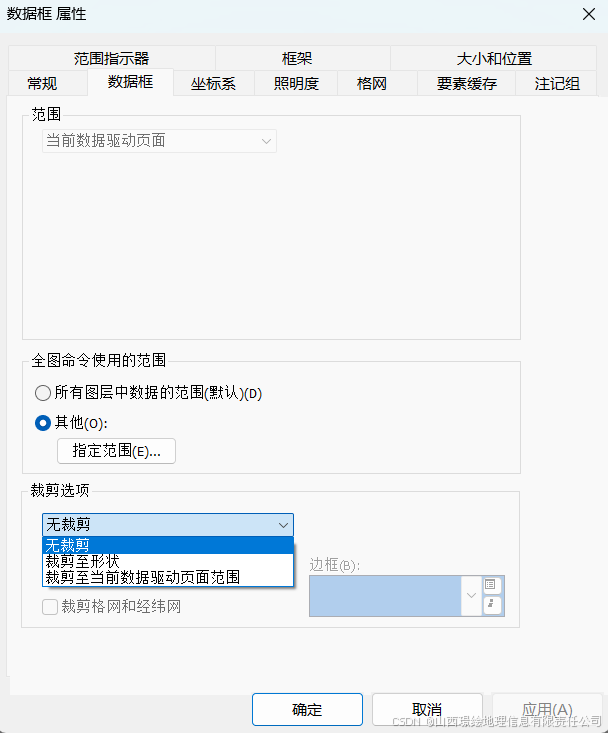

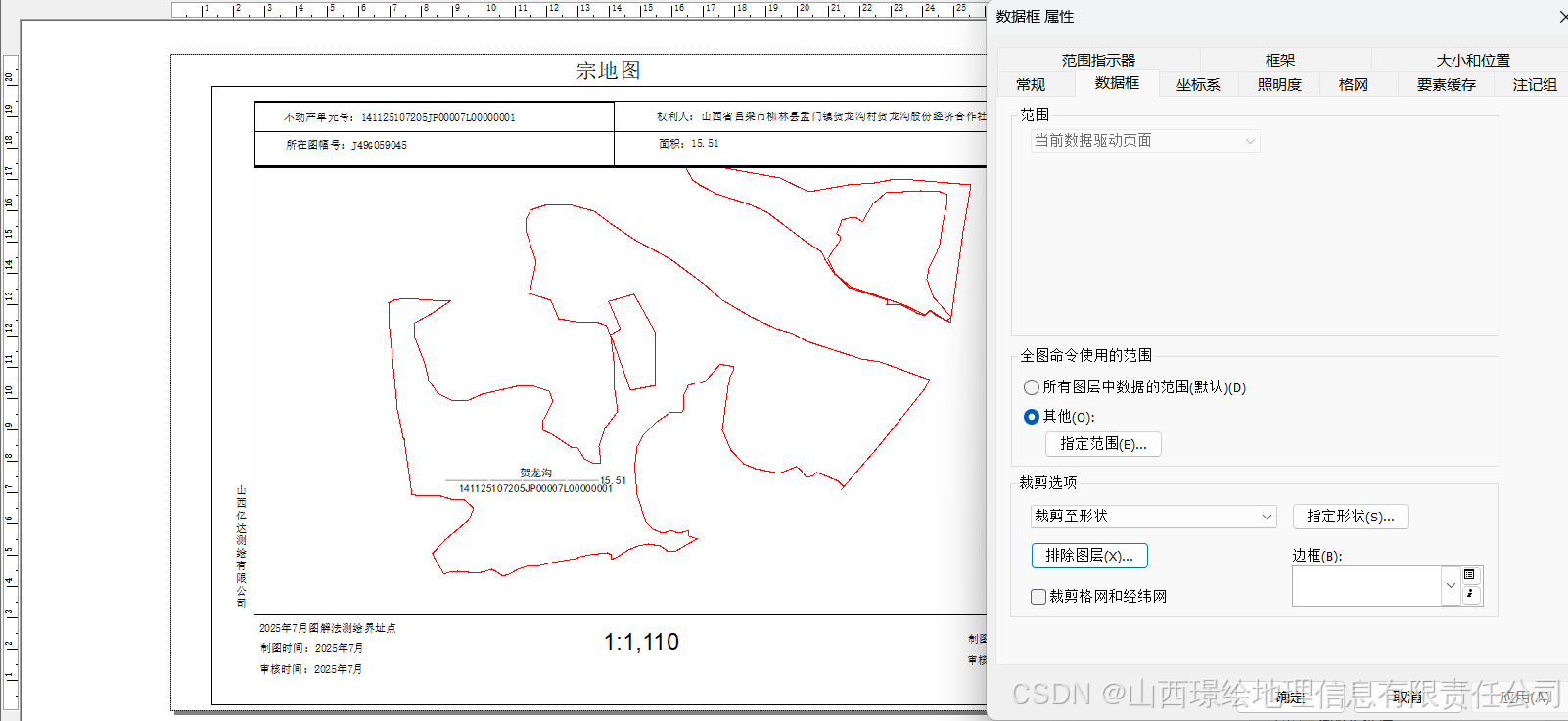

图层-属性-数据框
主要的是裁剪选项

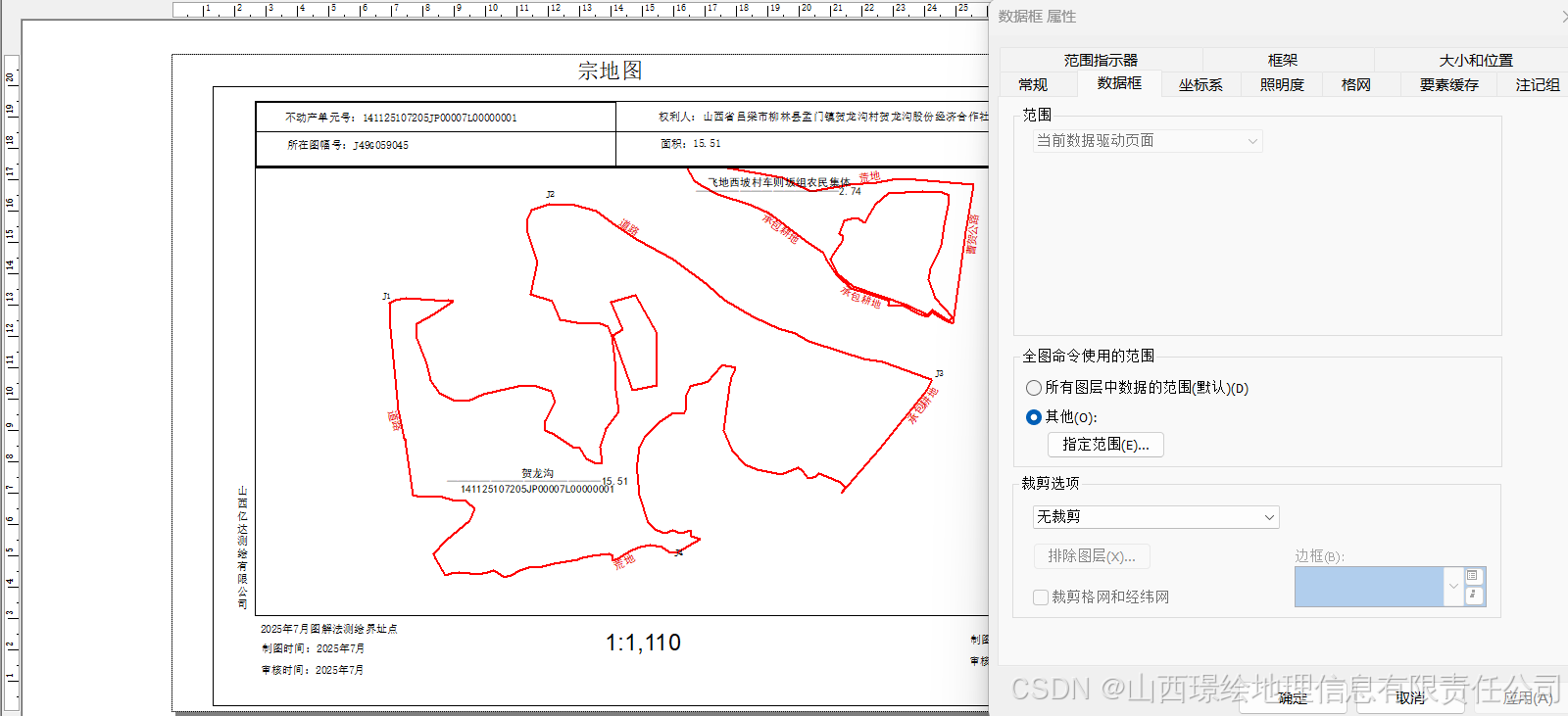

无裁剪
裁剪至图形，由于没有设置排除图层，所以界址点注记和其他4个图层注记都消失了，除非设置排除界址点注记和其他4个图层，注记才可以正常的显示。

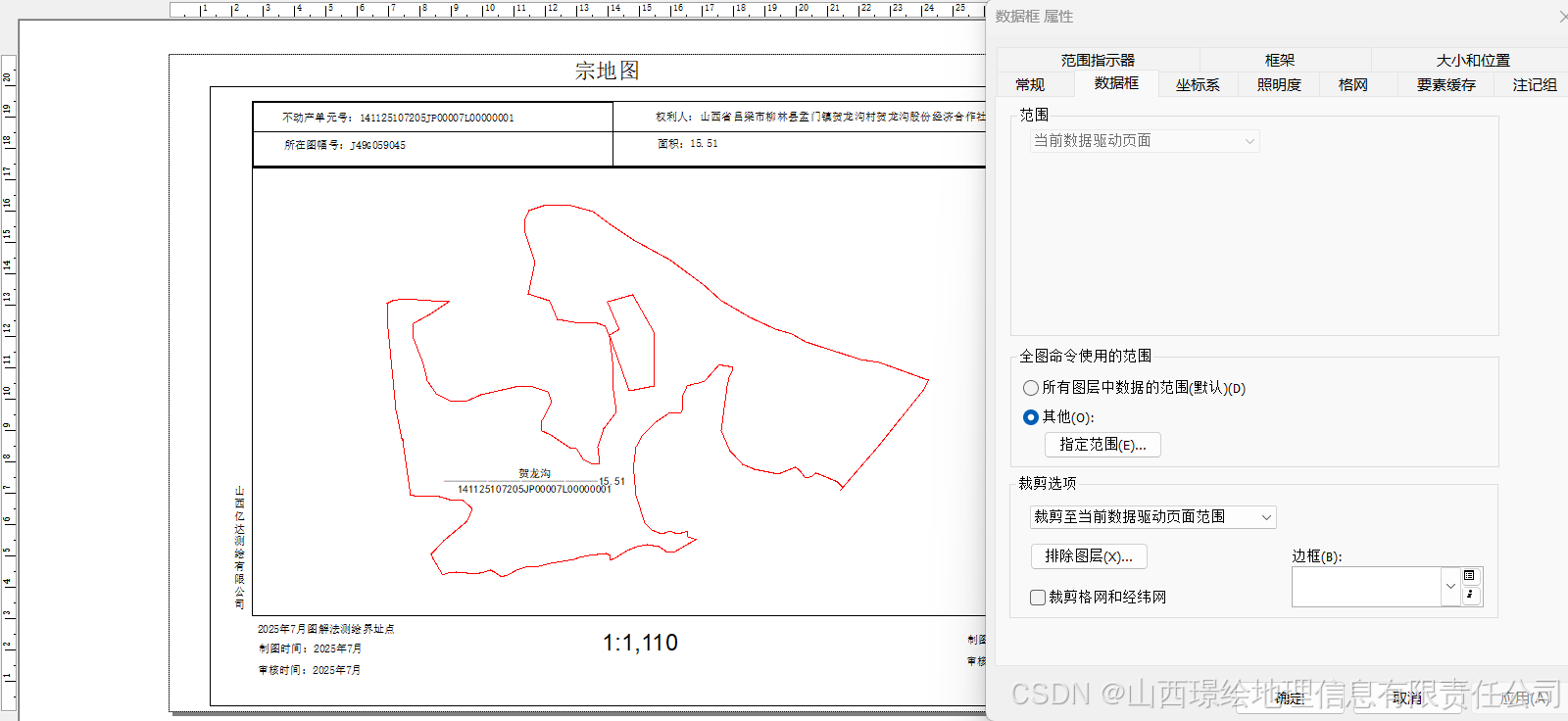

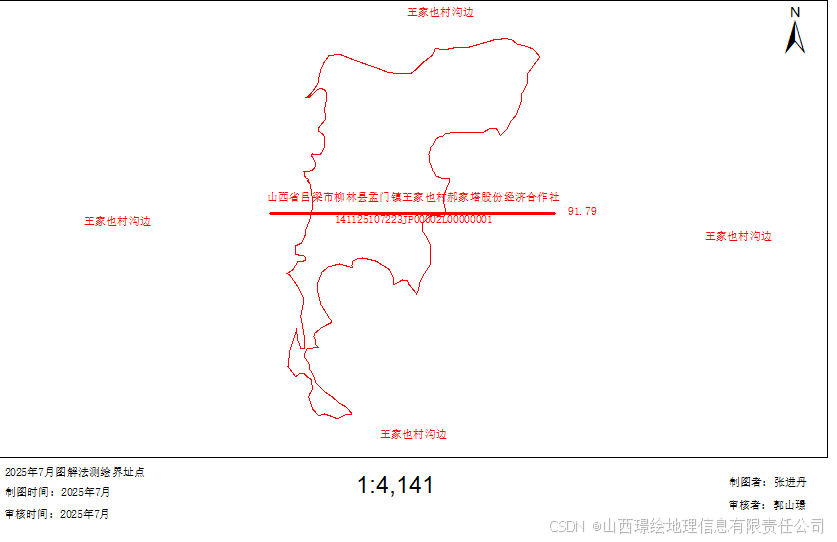

裁剪至数据驱动，即可只显示本地块，效果如下，图形简洁了许多
这个通常是处理多个图层，批量处理的时候，不希望有的图层被裁剪，就设置为排除图层，例如村界
弊端一：此类的操作有一个弊端就是裁剪的时候导致本来注记会不再显示，解决办法还是利用驱动页面动态显示的办法，参照自由放置注记四至的做法，把需要注记的内容做成一个动态显示的组合图形即可解决。软件自带的注记在数据视图是比较好的，但是在布局视图为了最终的出图规格一致，简便方法就是此类的方法，格式固定，文本根据属性动态变化，也算是一种好的办法。
弊端二：界址点由于在图形的外部，所以设置裁剪的时候也会把界址点裁剪掉，所以出现了要不都显示，要不都不显示的尴尬的局面，解决的办法
1、现在基本问题解决了，单要素可以通过数据驱动页面设置批量导出，下一个问题又出现了，前期要显示的界址点点号注记由于不完全位于图形内部，所以被裁剪工具给裁剪了，没有达到最终的目的，痛点又产生了。
2、数据驱动要素做缓冲区图层，缓冲距离为能把界址点包含住为最佳距离，当然这个距离不好定，要素相邻的距离远可以设置的距离远点，要是相领要素离的近，很容易缓冲区会包含周边要素内容，一下子又回到没有裁剪之前的效果了。新建地块图层的缓冲图层，***Buffer图层。
效果如下，缓冲图层包含了本地块的界址点，然后就可以进行裁剪的操作步骤了，只保留本地块的界址点，其它的不显示，也算是曲线救国的经典案例了。
3、数据驱动页面要素-数据框索引要素设置为原要素的缓冲要素，这样就可以解决1中的痛点了。
其它整饰：指北针、比例尺（注意一般要取整，一般默认的不是整数，需要人工设置）
比例尺调整
方式一：
默认是1:2190
可以设置为1:2000

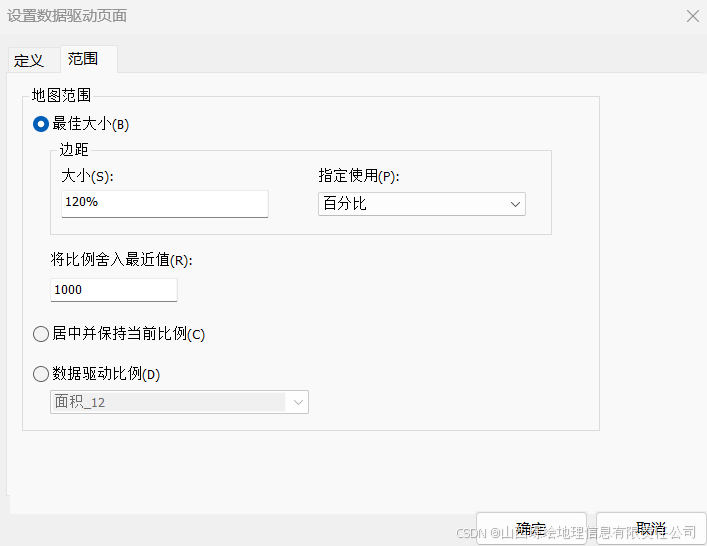

方式二：驱动页面直接设置，将比例舍入最近值设置为1000，出来的比例尺就是1000的倍数，从而实现整数比例尺输出
保留整数会导致图像显示不完整，也是一个BUG
自动的比例下显示
最好的办法是设置大小为150%，然后比例强制为1000整数倍，这样子上面的情况就可以解决。
希望本篇文章对你有帮助，有需要帮助，留言！！！！！！
