Excalidraw绘图软件

1. 简介

• Excalidraw 是一个开源的“手绘风格”白板／绘图工具，强调快速草图、自由绘制、简单易上手。
• 官方网站如 “excalidraw.com” 提供网页版，支持即开即用。
• 它不仅适合传统流程图、系统架构图，也非常适合头脑风暴、草稿、教学板书、概念草图等。

2. 核心功能与特性

下面从多个维度说明它的功能：

2.1. ✅ 绘图与编辑功能

• 无限画布（infinite canvas）——你可以在一个宽广的画布上自由拖拽、缩放、平移。

• 多种工具：矩形、圆形、菱形、箭头、直线、自由绘（手绘笔触）、橡皮擦等。

• 手绘风格效果：强调草图感／手写感，而不是过于精致的制图风格。

• 支持导入图片、背景图等。

• 支持导出多个格式：PNG、SVG、从剪贴板复制、专有 .excalidraw JSON 格式。

• 支持撤销／重做 (undo/redo)、缩放 (zoom)、平移 (pan)。

• 多语言支持（i18n），暗黑模式 (dark mode)。

2.2. ✅ 协作／白板-式功能

• 官方网页版支持实时协作、分享链接、只读链接等。

• 支持PWA（渐进式 Web 应用）形式，可离线使用。

2.3.✅ 开源 &可扩展

• 源码托管在 GitHub：功能、样式、导出、画布交互逻辑均开源。

• 提供 Docker 镜像用于客户端自托管。

3.优缺点总结

3.1. 👍 优点

• 超快速上手，界面简洁，非常适合快速草图、流程图、团队头脑风暴。

• 手绘风格视觉友好，可减缓“制图工具僵硬”感。

• 开源，自托管可控，兼容你强调的“无外网”环境。

• 支持导出多格式，便于分享、嵌入文档、知识库。

• 扩展性好：可以集成到更多流程中（你可结合运维／架构文档之类）。

3.2. 👎 缺点／需要注意的地方

• 相比专业的绘图工具（如 Visio、draw.io、Lucidchart），在“预设符号库”“自动布局”“流程图智能连接”“复杂制图”方面稍弱。

• 若使用自托管版本，实时协作和存储功能可能需要额外配置。

• 手绘风格可能不适合要求严谨图形（如正式网络拓扑图、CAD 等场景）。

• 在极大画布上、大量元素情况下，性能可能受限（取决于浏览器、客户端设备）。

• 对于无外网环境，部分功能如云同步、自动备份需要自己搭建。

4. 部署

4.1. docker部署

4.1.1. docker-compose.yml

version: '3.8'services:excalidraw:image: excalidraw/excalidraw:latestcontainer_name: excalidrawports:- "5000:80"restart: unless-stopped

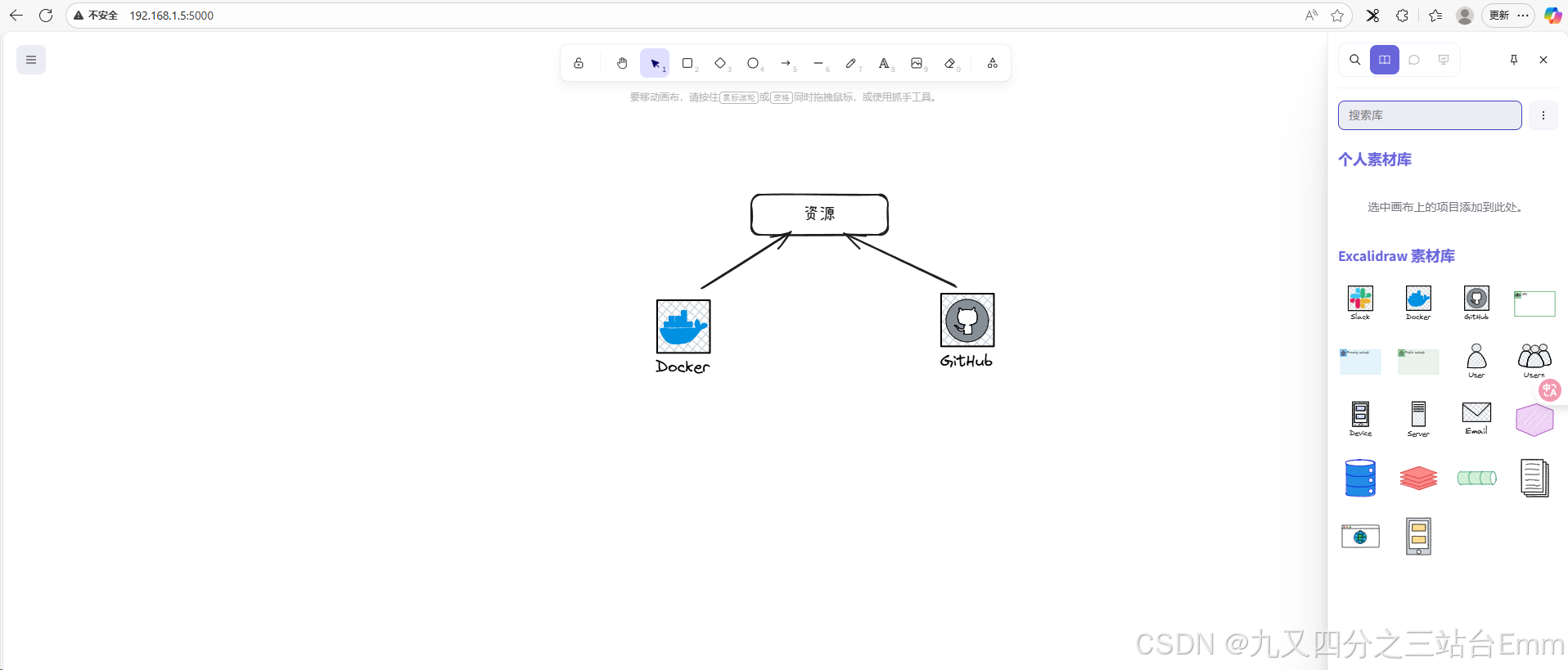

4.1.2. 访问地址

Excalidraw Whiteboard

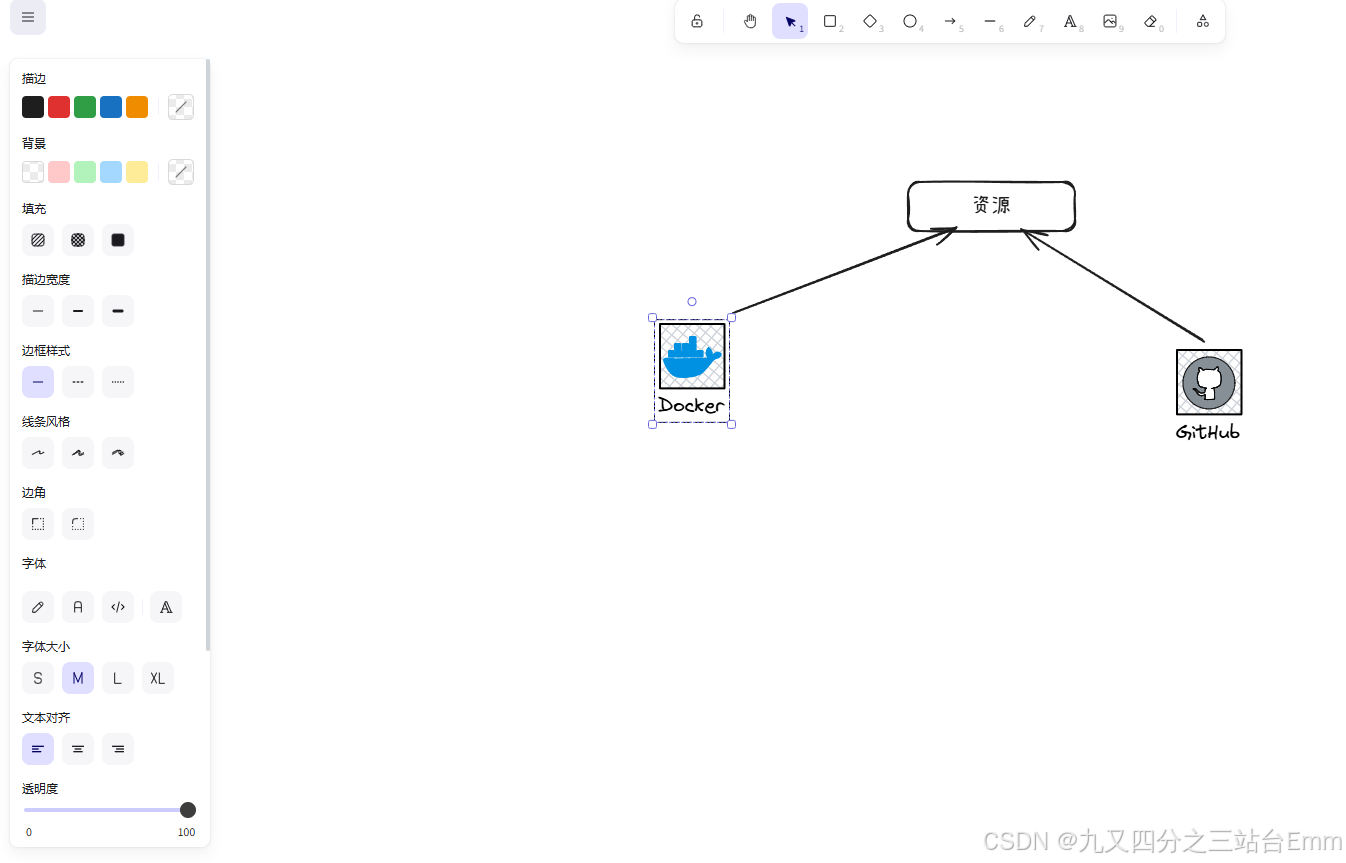

4.1.3. 样式

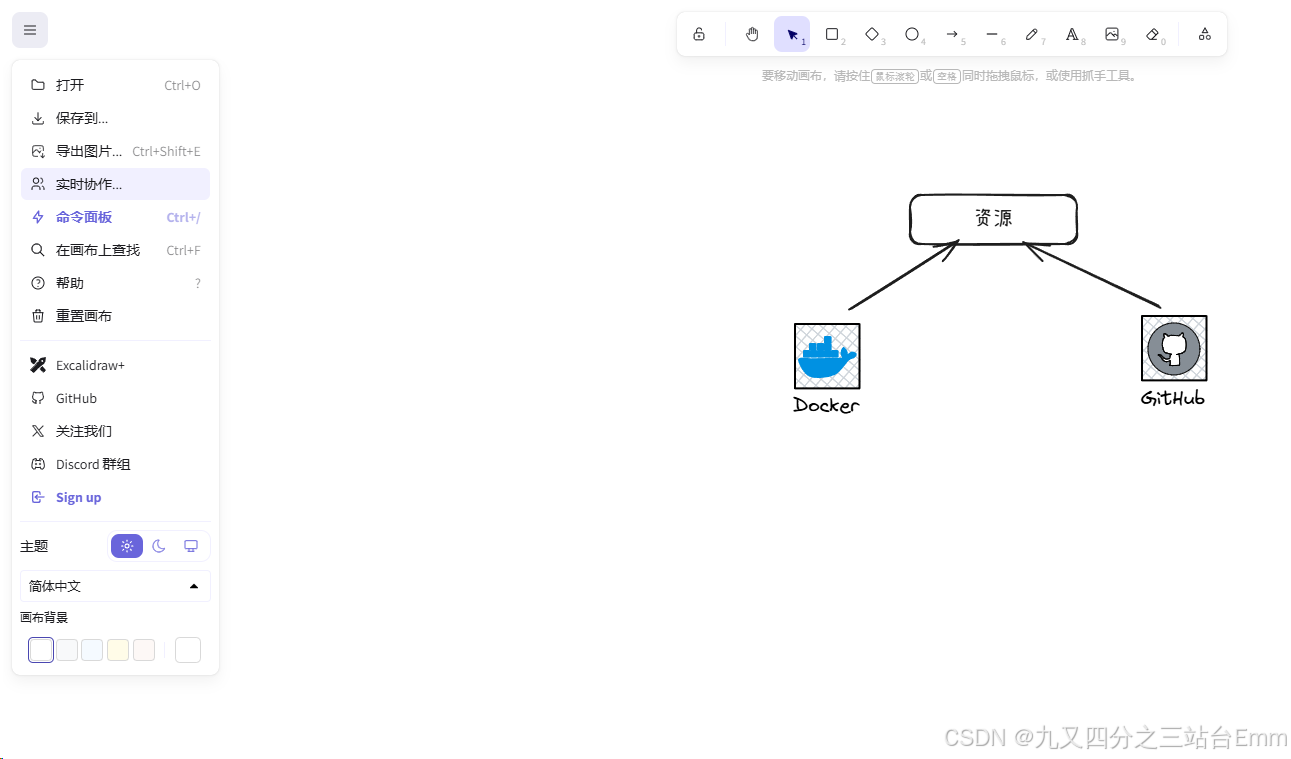

4.1.4. 菜单

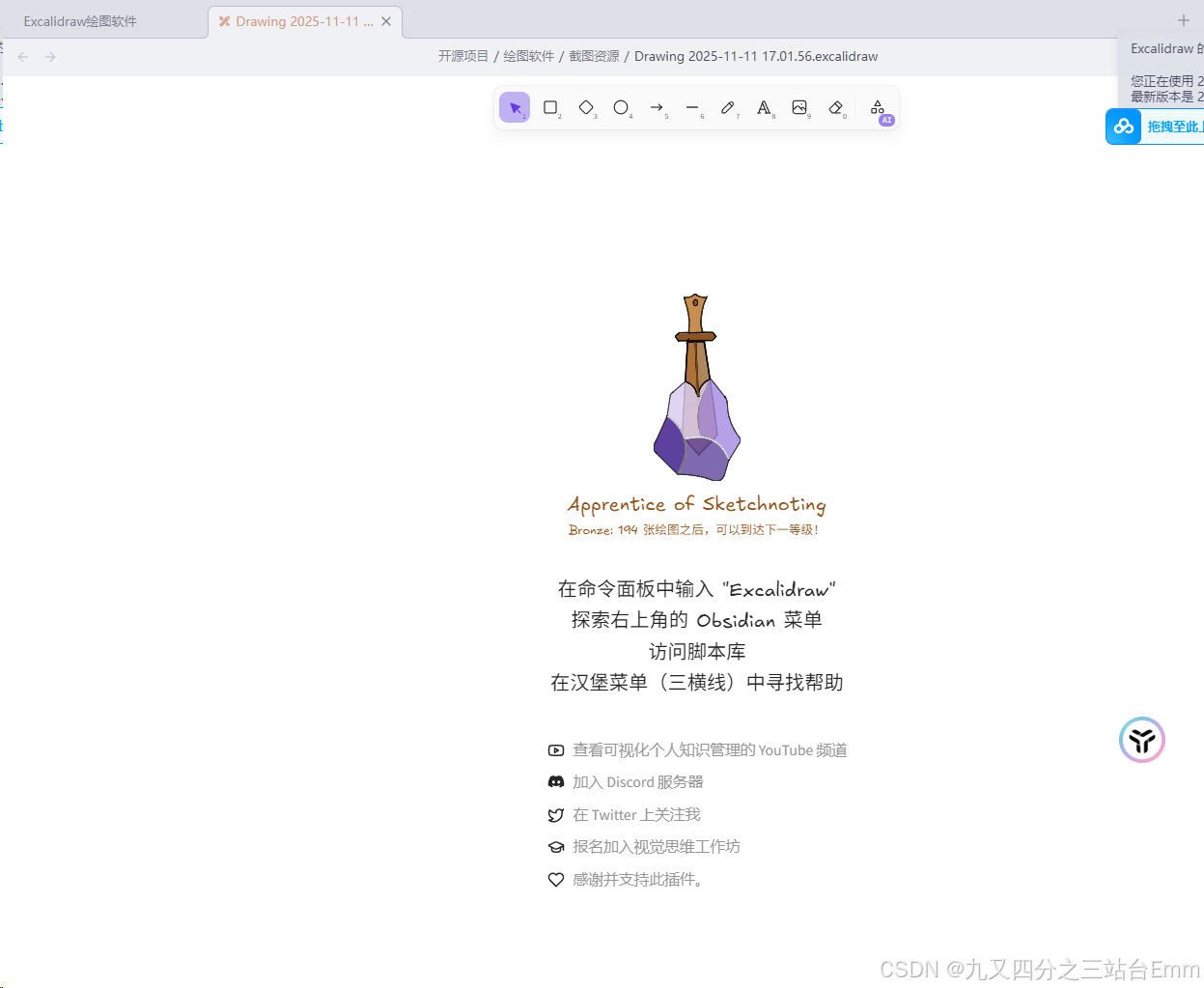

4.2. Obsidian插件使用
