PL27A1 超高速USB 3.0主机到主机桥接控制器

符合USB 3.0和USB 2.0规范

通过USB端口在两台主机之间传输数据

支持多种传输协议模式：

产品ID（PID）	协议（固件）
27A1	WINUSB适用于Prolific PC linq5软件
27A3	CDC ACM_串行设备
27A5	RNDIS_网络适配器
27A7	WINUSB用于定制应用软件

Windows、Mac OS和Linux（用于ACM）上内置了WINUSB和CDC/ACM驱动程序，在Win7和8.1上安装驱动程序需要一个inf文件，在Windows和Linux上内置了RNDIS驱动程序

对于27A1模式，PClinq5软件可以存储在外部SPI闪存中，并通过以下方式实现

Windows和Mac OS上的只读大容量存储设备。可用磁盘容量约为12MB。

支持外部SPI闪存自定义USB供应商/产品ID

QFN64封装

USB设备接口：

2 x USB设备PHY

支持5GHz超高速、480MHz高速和12MHz全速模式

一个通用SPI主控制器

控制端点的USB端点0，每个USB都有专用的512字节缓冲区

高度可配置的端点结构

直通通道FIFO架构可以充分利用USB带宽进行数据传输转移

为访问指示器提供LED引脚

8-位高性能1T8032微控制器

3.3V数字输入/输出板

1.2V核心电源

内置5V至3V线性低压差稳压器

嵌入式上电复位（POR）

用于USB PHY的MHz晶体是30MHz

PL27A1系统框图

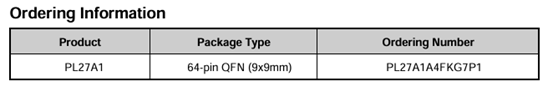

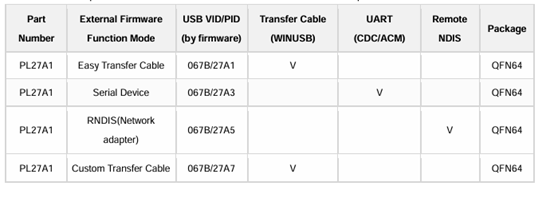

PL27A1订购信息

1.PL27A1概述

PL27A1是一款专为USB主机到主机数据传输而设计的单芯片SuperSpeed USB 3.0主机到主机桥接控制器。超高速USB的数据传输带宽高达5Gbps，性能比高速USB 2.0（480Mbps）提高了10倍。SuperSpeed USB向后兼容，可与所有USB3.0/USB2.0/USB1.1主机、设备和集线器互操作。

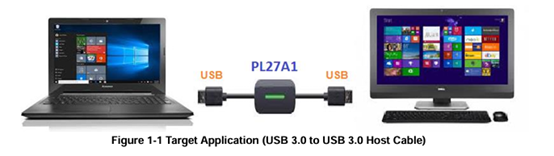

图1-1PL27A1目标应用（USB 3.0至USB 3.0主机电缆）

PL27A1芯片为各种数据传输模式协议提供外部固件：

 27A1模式（USB轻松传输线）：

此模式使用内置的WINUSB驱动程序将电缆枚举为USB轻松传输电缆设备。

此有线模式最初是为Windows Vista、Windows 7和Windows 8内置的Microsoft Windows轻松传送（WET）程序设计的，也可在Windows XP中安装。使用Windows轻松传送程序，PL27A1 USB 3.0传送电缆允许用户通过USB端口将运行Microsoft Windows XP/Vista/7/8的旧计算机轻松连接到运行Windows Vista/7/8的另一台新计算机。一旦程序为两台计算机建立了连接，用户就可以轻松地将大型数据文件和程序设置从旧计算机传输到新计算机。

这是将文件和程序设置从旧Windows PC传输到新Windows PC的最快、最简单的方法。用户仍然可以在Windows 8.1和10中通过复制Windows 7或8中的旧WET程序来使用电缆。

27A3模式（USB串行设备）：

此模式使用内置的CDC/ACM驱动程序将电缆枚举为USB串行设备，在主机系统的两端具有虚拟COM端口。

USB通信设备类（ACM）驱动程序内置于Windows 10、Mac OS X和Linux操作系统中，当电缆设备插入计算机时，它提供虚拟COM端口软件接口。

CDC/ACM驱动程序也可以通过简单的INF驱动程序更新安装在Windows 7或Windows 8中。通过使用串行COM端口终端程序（如HyperTerminal、TeraTerm或Putty），27A3模式电缆允许用户通过简单地选择分配的COM端口号在两台计算机之间轻松传输数据。一旦串行终端程序为两台计算机建立了虚拟COM端口连接，用户就可以轻松地将大量原始数据从一台计算机传输到另一台计算机。

27A5模式（网络适配器/RNDIS）：

此模式将设备枚举为USB主机两端的远程NDIS网络设备。

完全符合远程NDIS规范，用户可以通过使用网络TCP/IP协议在两台PC之间轻松通信。将文件从一个USB主机快速传输到另一个，甚至构建一个小型网络并与其他PC共享互联网连接。无需安装网络驱动程序或附加卡。用户可以轻松共享程序、文件和外围设备。

27A7模式（自定义USB传输线）：

此模式使用Win7上inf文件安装的内置WINUSB驱动程序将电缆枚举为自定义USB传输电缆设备（Win8.1和Win10上不需要inf文件）

用户可以使用该模式定义自定义传输协议并开发自定义软件，以实现延迟更短的正常音频或视频数据传输。用户可以使用LibUSB库控制电缆设备在两台Linux PC之间传输数据。

PL27A1芯片解决方案特别适合那些需要在两个USB主机之间轻松进行批量数据传输的人，无论是笔记本电脑还是台式电脑，或是其他USB主机系统或设备，如SETUP盒、智能电视、智能手机和平板电脑。

PL27A1特性

 超高速USB 3.0主机到主机桥接控制器

 符合USB 3.0和USB 2.0规范

 超高速（5Gbps）、高速（480Mbps）和全速（12Mbps）

 在两个USB主机之间传输数据（最高支持超高速USB 3.0）

 支持各种传输协议模式的固件定制：

 27A1模式-WINUSB（轻松传输线）

 27A3模式–CDC/ACM（USB串行设备）

 27A5模式-RNDIS（网线）

 27A7模式–WINUSB（自定义USB传输线）

 Windows、Mac OS和Linux（适用于ACM）上内置了WINUSB和CDC/ACM驱动程序，在Win7和8.1上安装驱动程序需要一个inf文件。RNDIS驱动程序内置于Windows和Linux上

 轻松传送电缆完全支持Microsoft Windows轻松传送内置软件Windows Vista、Windows 7和Windows 8。

 Prolific为Windows XP/7/8/10（轻松传输电缆）和Mac OS提供免版税的PCLinq5软件。

 符合远程NDIS规范。用户可以使用以下方式通过USB端口连接两台PC网络TCP/IP协议。

 对于27A1模式，PClinq5软件可以存储在外部SPI闪存中，并通过以下方式实现

Windows和Mac OS上的只读大容量存储设备。可用磁盘容量约为12MB。

 轻松传送电缆完全支持Microsoft Windows轻松传送内置软件Windows Vista、Windows 7和Windows 8。

 Prolific为Windows XP/7/8/10（轻松传输电缆）和Mac OS提供免版税的PCLinq5软件。

 符合远程NDIS规范。用户可以使用以下方式通过USB端口连接两台PC

网络TCP/IP协议。

 对于27A1模式，PClinq5软件可以存储在外部SPI闪存中，并通过以下方式实现

Windows和Mac OS上的只读大容量存储设备。可用磁盘容量约为12MB。

8位高性能1T8032微控制器

 USB设备接口

两个USB设备PHY

 USB端点0用于控制端点，每个USB侧都有专用的512字节缓冲区

 高度可配置的端点结构。每个端点都可以被配置为中断、批量或其他类型的端点，以及等时端点。

 直通通道FIFO架构利用全USB带宽进行数据传输

 外围设备

 一个用于外部SPI串行闪存的SPI闪存控制器

 支持外部SPI闪存和内部FIFO之间的DMA功能

 支持多供应商SPI串行闪存

 3.3V数字输入/输出焊盘和1.2V核心电源

 内置5V至3V线性低压差稳压器，总线由任一USB端口供电

 嵌入式上电复位（POR）

 30MHz晶体振荡器（由两个USB PHY共享）

 支持外部SPI闪存自定义USB供应商/产品ID

 支持LED指示连接和传输状态

 QFN64封装

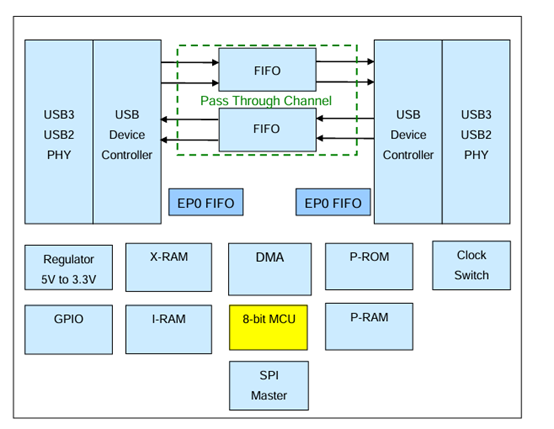

2.PL27A1功能框图

图2-1功能框图

3.PL27A1引脚图

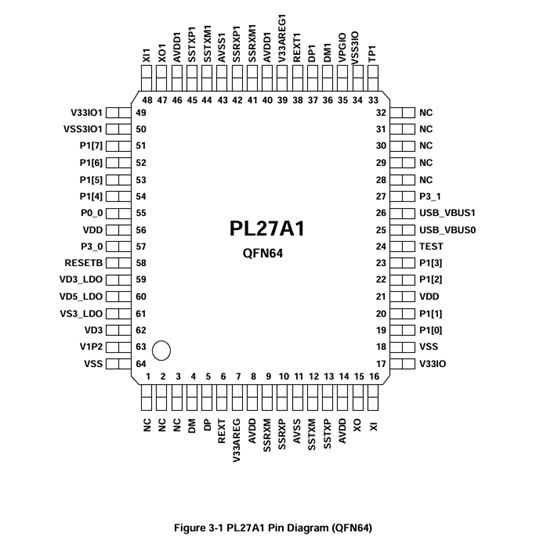

图3-1 PL27A1引脚图（QFN64）

4.PL27A1引脚分配和描述

4.1 PL27A1 USB0 PHY Related Pins

Table 4-1 USB0 PHY Related Pins

4.2 PL27A1 USB1 PHY Related Pins

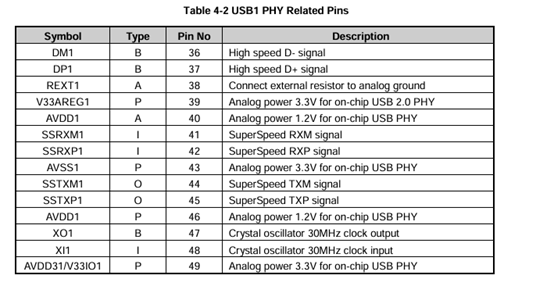

Table 4-2 USB1 PHY Related Pins

4.3 PL27A1 System Pins

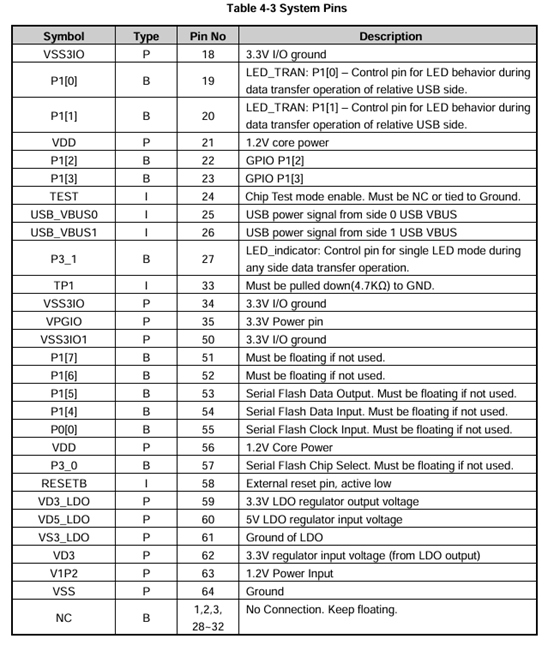

Table 4-3 System Pins

5.功能描述

5.1 USB3/USB2 PHY USB物理层IP生成并响应USB电信号。这两个USB物理层IP符合USB 3.0和USB 2.0规范。USB 3.0部分使用PIPE接口与USB 3.0控制器通信，而USB 2.0部分使用UTMI接口与USB 2.0控制器通信。

5.2 USB设备控制器USB设备控制器生成并解码USB事务，包括数据包报头、CRC校验、数据有效载荷等。该控制器充当USB设备，可以接受主机事务并响应数据或状态。每个USB设备控制器都有专用的控制端点FIFO来处理USB SETUP令牌及其数据传输。

5.3直通通道FIFO

直通通道FIFO可用于在两个USB控制器侧之间传输数据包。当数据包从一个USB侧输入时，另一侧可以直接输出。该芯片中有两对（IN和OUT）直通通道。

5.4  EP05.3

直通通道FIFO

直通通道FIFO可用于在两个USB控制器侧之间传输数据包。当数据包从一个USB侧输入时，另一侧可以直接输出。该芯片中有两对（IN和OUT）直通通道。

5.4  EP0 FIFO

EP0 FIFO仅用于端点0传输每侧的数据包，其大小是每种USB速度模式的最大数据包大小。

5.5调节器

调节器IP用于产生IO 3.3V电源电压。

5.6

时钟开关

时钟开关设计用于在连接/分离和挂起/恢复状态下处理USB两侧之间的时钟切换。联

EP0 FIFO仅用于端点0传输每侧的数据包，其大小是每种USB速度模式的最大数据包大小。

5.5

调节器

调节器IP用于产生IO 3.3V电源电压。

5.6

时钟开关

时钟开关设计用于在连接/分离和挂起/恢复状态下处理USB两侧之间的时钟切换。

5.7

8位微控制器

该芯片采用高性能1T8032 8位微控制器。它提供了比一般8032 MCU更高的性能。

5.8

P-ROM

这个芯片中有一个程序ROM。上电复位后，该芯片的MCU从该程序ROM（P-ROM）运行程序。

5.9

256B I-RAM

8032 MCU的256字节IDATA RAM。该存储空间可以为MCU提供高速暂存存储器。

5.10 X-RAM

用于8032 MCU的XDATA RAM。这是位于XDATA空间的MCU数据存储器，MCU使用它来存储过程中的数据。

5.11 GPIO和PWM

两个PWM信号发生器，可用于控制LED闪烁行为。还有一些GPIO信号可以直接由MCU控制。这些信号与外围设备复用。如果打开某些外围设备，则多路复用的GPIO信号将被禁用，这些信号将变为外围信号。

5.12 DMA

DMA控制器用于在FIFO XDATA RAM和外围设备之间传输数据。MCU可以控制此DMA从FIFO获取数据或从XDATA RAM将数据放入FIFO。它还可以用于在P-RAM到SPI闪存控制器或eMMC闪存控制器之间传输数据。

5.13 SPI闪存控制器

SPI闪存控制器可用于访问SPI串行闪存的数据。SPI时钟速率可由MCU调节。

6.电气特性

6.1绝对最大额定值

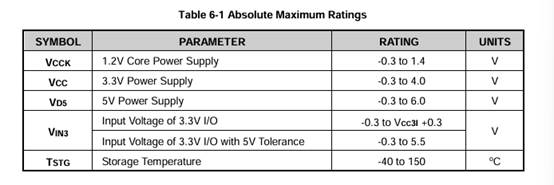

表6-1绝对最大额定值

6.2推荐操作条件

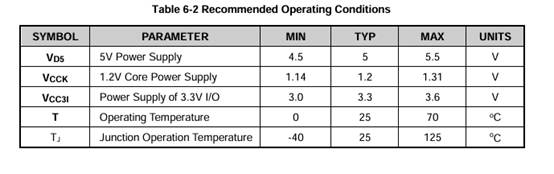

表6-2推荐操作条件

6.3 3.3V GPIO的推荐操作条件

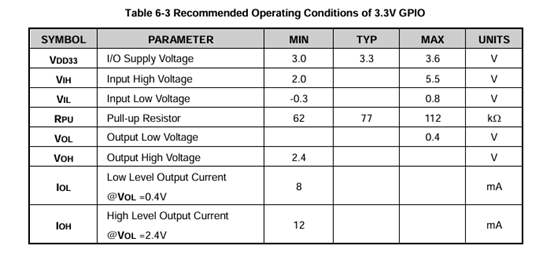

表6-3 3.3V GPIO的推荐工作条件

6.4工作电流

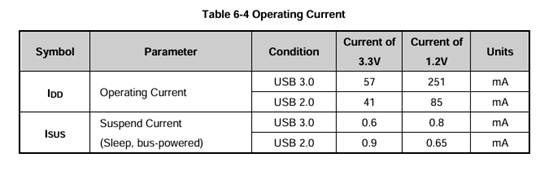

表6-4工作电流

6.5包装特性

7.外形图

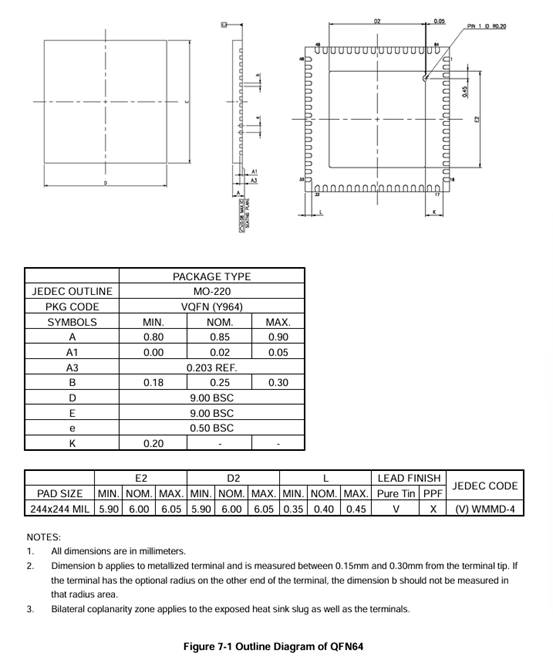

图7-1 QFN64外形图
