柔性接口属于通风管道部件，计量单位为m²，按设计图示尺寸以展开面积计算。结合CAD快速看图【连续测量】、【测量统计】，快速测量多种柔性接口，操作便捷。

一、基础知识

柔性接口与柔性软风管区别

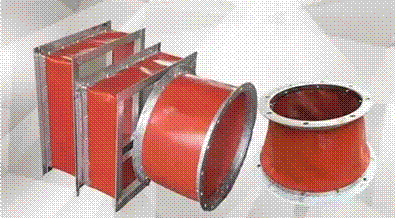

柔性接口主要用于设备与风管或部件之间的连接，属于局部连接件。

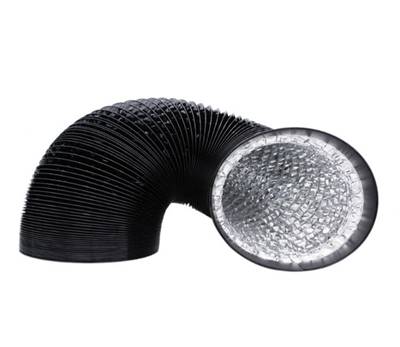

柔性软风管则是完整的通风管道系统组成部分，用于替代传统刚性风管。

1. 功能与定位

柔性接口：用于设备（如风机、风盘、空调机组等）与风管或部件之间的连接，起到减震、降噪和补偿位移的作用。

柔性软风管：用于不易设置刚性风管位置的挠性风管，属于通风管道系统的一部分，如水平风管过伸缩缝处、水平管追吊顶风口处。

2. 结构与材质

柔性接口：

长度较短，一般为150～250mm

材质通常采用帆布或不燃耐火材料，为现场制作安装

柔性软风管：

长度较长，一般在0.5～2.5m之间

材质由金属、涂塑化纤织物、聚酯、聚乙烯、聚氯乙烯薄膜、铝箔等复合材料制成，为成品软管安装。

3. 安装方式

柔性接口：采用法兰连接形式，一般不设专门的支托吊架，安装位置通常在设备与风管连接处。

柔性软风管：采用镀锌皮卡子连接，采用吊托支架固定，安装时需考虑弯曲半径，弯曲长度不宜超过2m，弯曲形成的角度应大于90°。

4. 工程应用

柔性接口：以"m2"为计量单位

应使用柔性接口清单，清单前9位编码为030703019

柔性软风管：以"m"为计量单位

应使用柔性软风管清单，清单前9位编码为030702008

5. 功能

柔性接口：主要功能是减震、降噪和补偿设备与风管之间的微小位移

柔性软风管：除了具备柔性连接功能外，还具有面式出风、风量大、无吹风感、整体送风均匀、防凝露等优点。

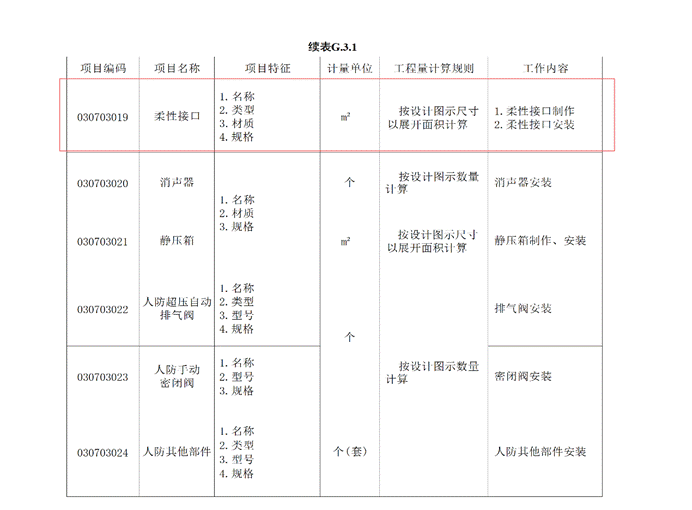

二、清单计量规则

三、案例分析

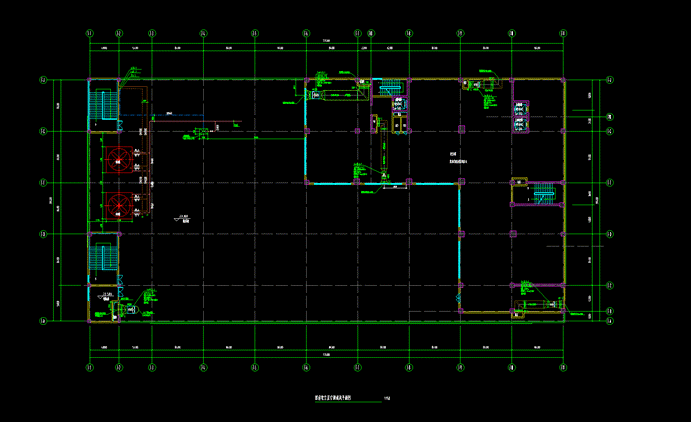

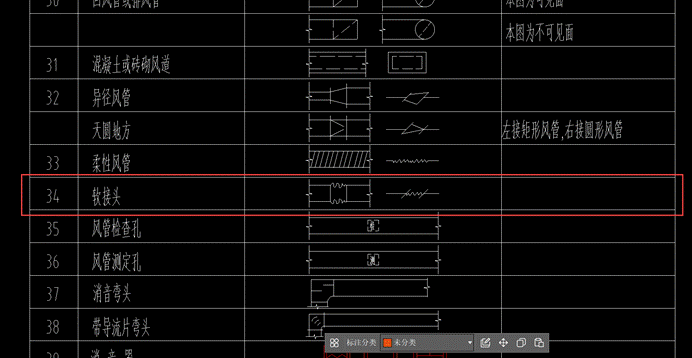

1.观察空调、通风设计统一图例和裙房架空层空调通风平面图，图中有两种直径的柔性接口，分别为φ1000和φ1200。

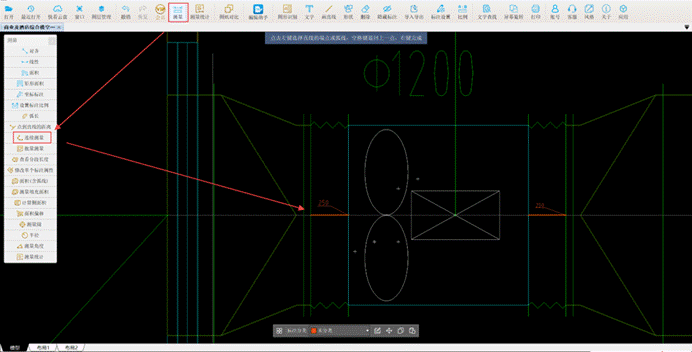

2. 使用CAD快速看图软件打开图纸，依次点击【测量】和【连续测量】，沿设计图示中心线绘制柔性接口。

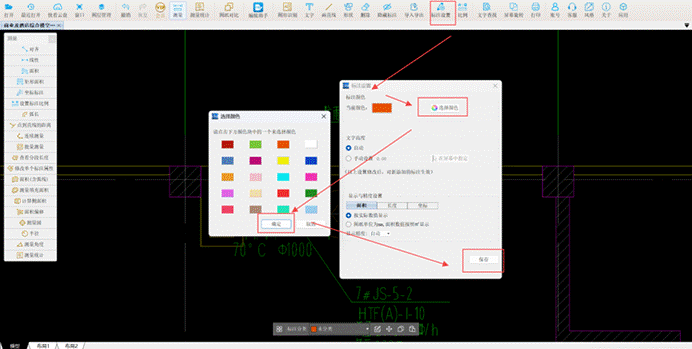

由于不同直径的柔性接口展开面积各异，因此使用【标注设置】，用橙色标注φ1200的柔性接口长度，用黄色标注φ1000的柔性接口长度。

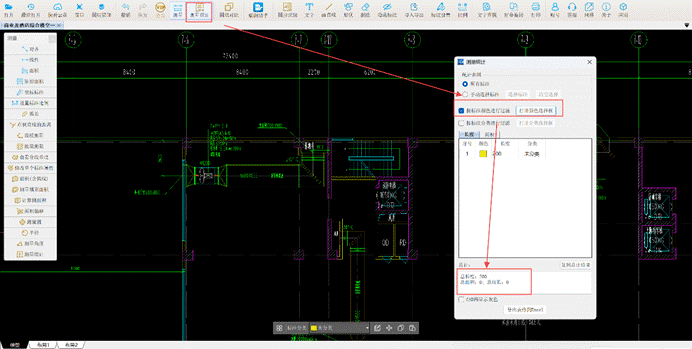

3. 所有柔性接口测量完成后，利用【测量统计】功能，按标注颜色进行过滤。如图所示，φ1200的柔性接口长度为0.95m，φ1000的柔性接口长度为0.2m。

柔性接口按设计图示尺寸以展开面积计算，所有柔性接口工程量为：

0.95 * (2 * 1.2 * 3.14) + 0.2 * (2 * 1 * 3.14) = 8.4152m²

计算柔性接口时需注意与柔性软风管的区别，二者计量规则不同。【连续测量】和【测量统计】既便捷又高效，能迅速测量柔性接口长度，有效减少人工误差和时间消耗。
