PCB之电源完整性之电源网络的PDN仿真CST---07

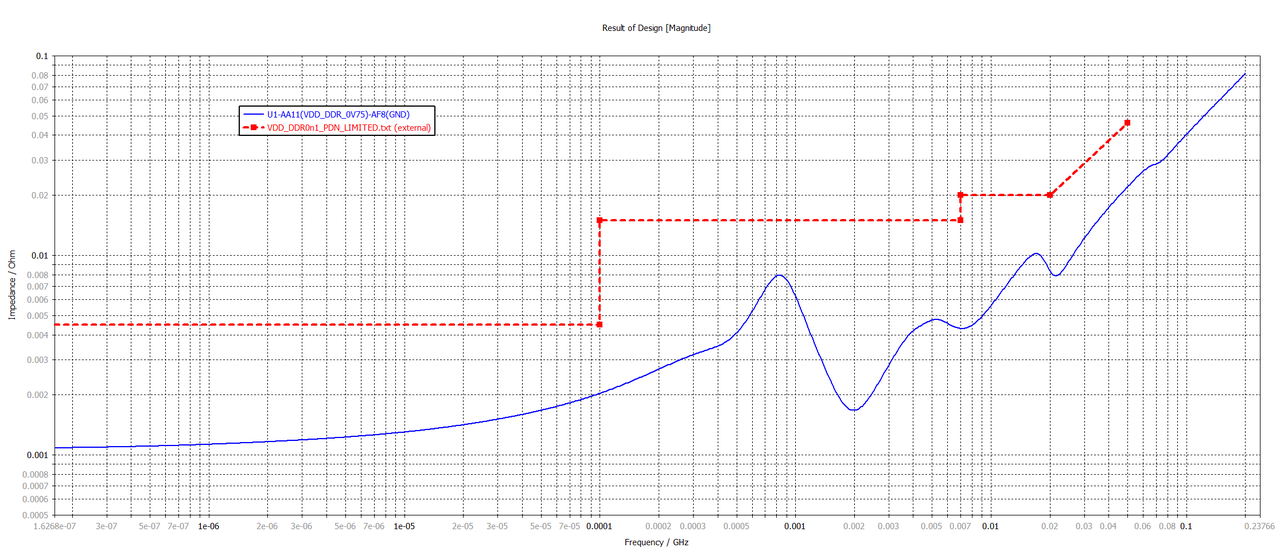

我们书接上回啊，小编我最终取了最严格的那个限值曲线去判断这个VDD_DDR_0V75这个网络PDN曲线是否满足要求了，但是这个做法其实是不太对的。

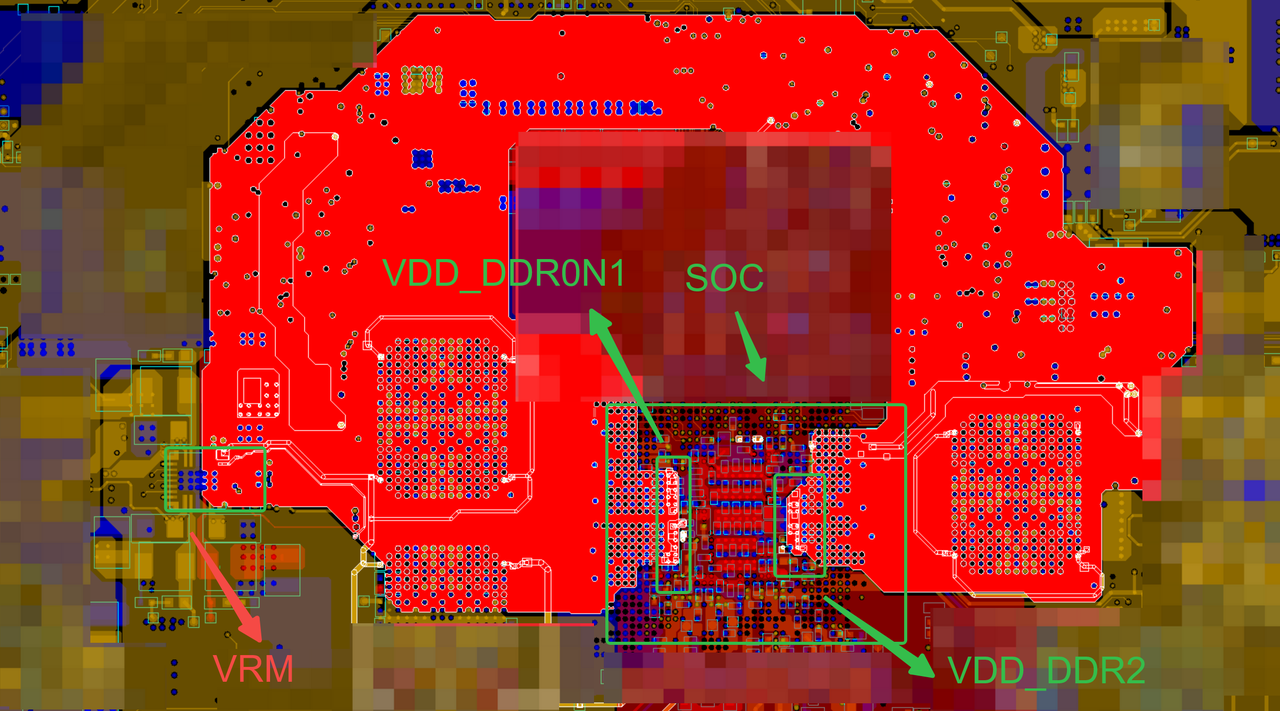

一，首先我们先去去看下芯片上的VDD_DDR0N1和VDD_DDR2这两个电源网络分布情况，其中VDD_DDR0N1主要分布在左边，VDD_DDR2这个电源网络分布在右边，我们接着看下整体电源芯片到负载芯片上的分布：

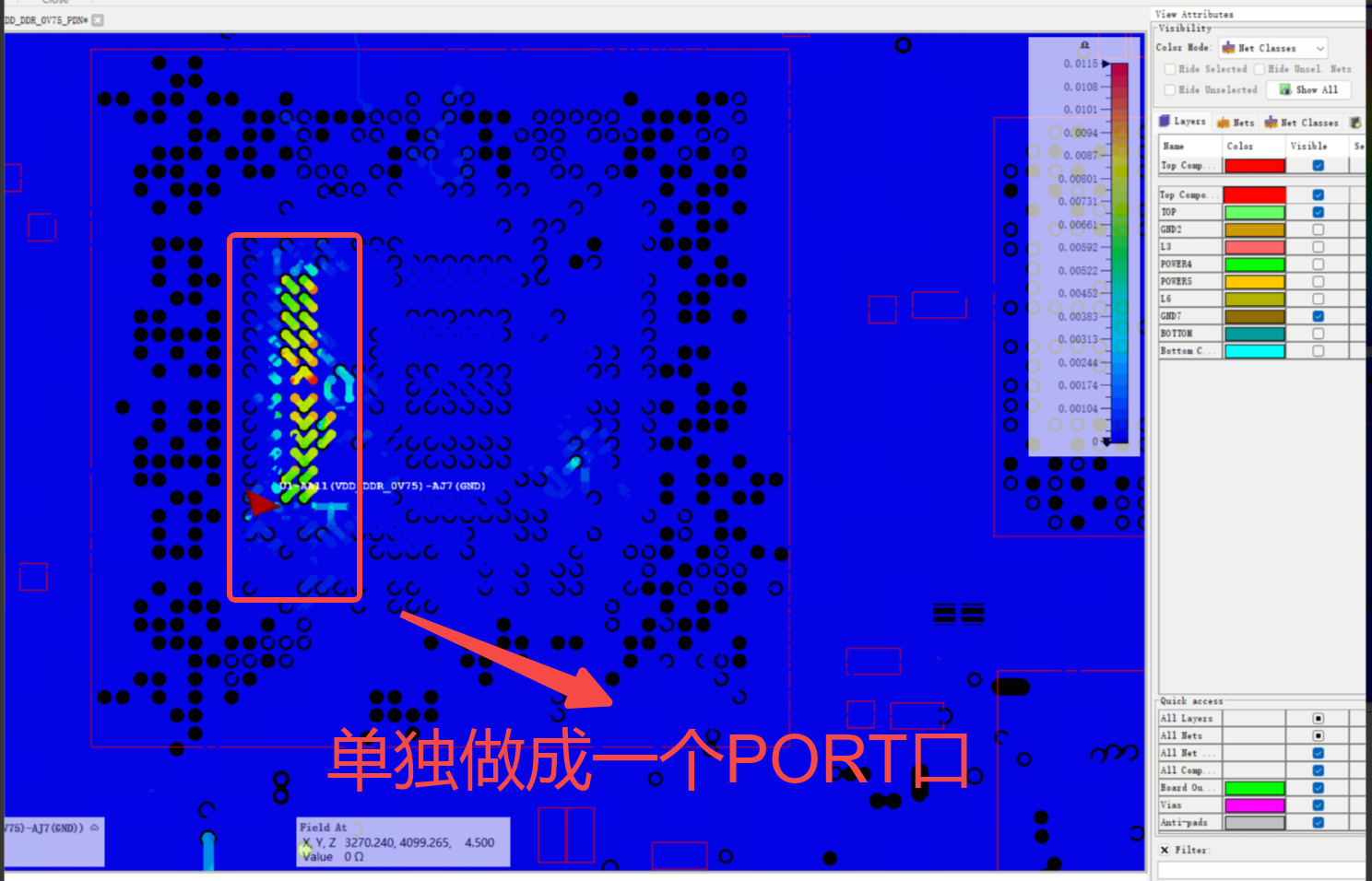

二，接着小编我又重新仿真去分析一下，但是记得这次是需要把VDD_DDR_0V75这个网络分成两个PORT去分析了，我们先看左边的VDD_DDR0N1这组。

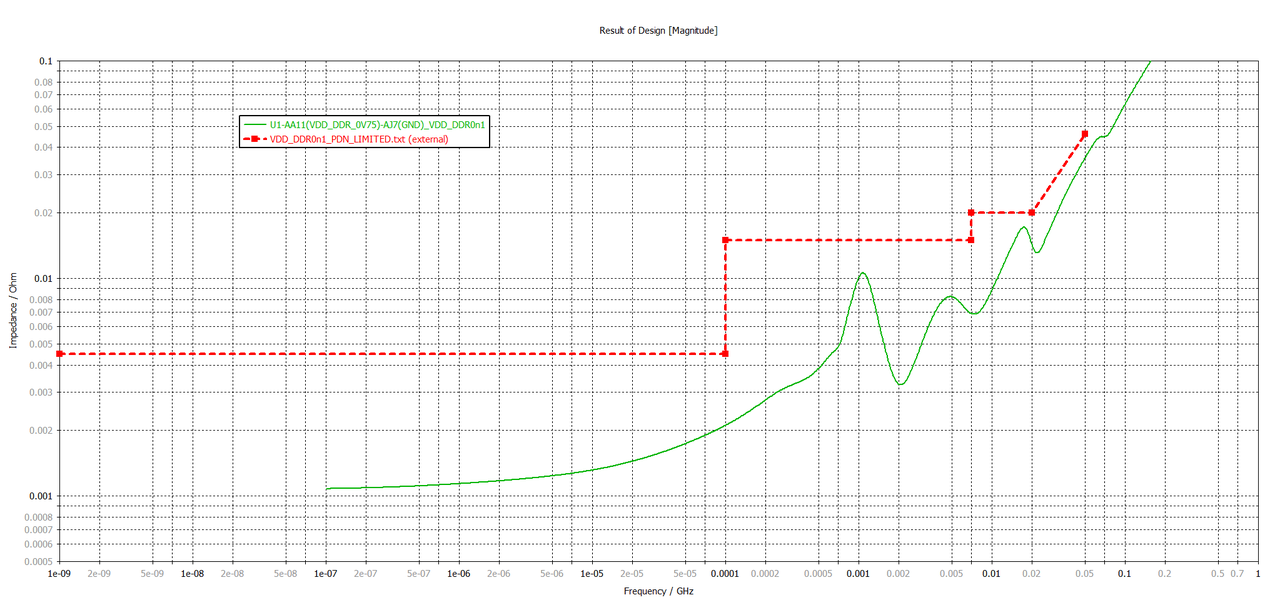

三，VDD_DDR0N1的电源网络PDN的仿真结果如下所示：

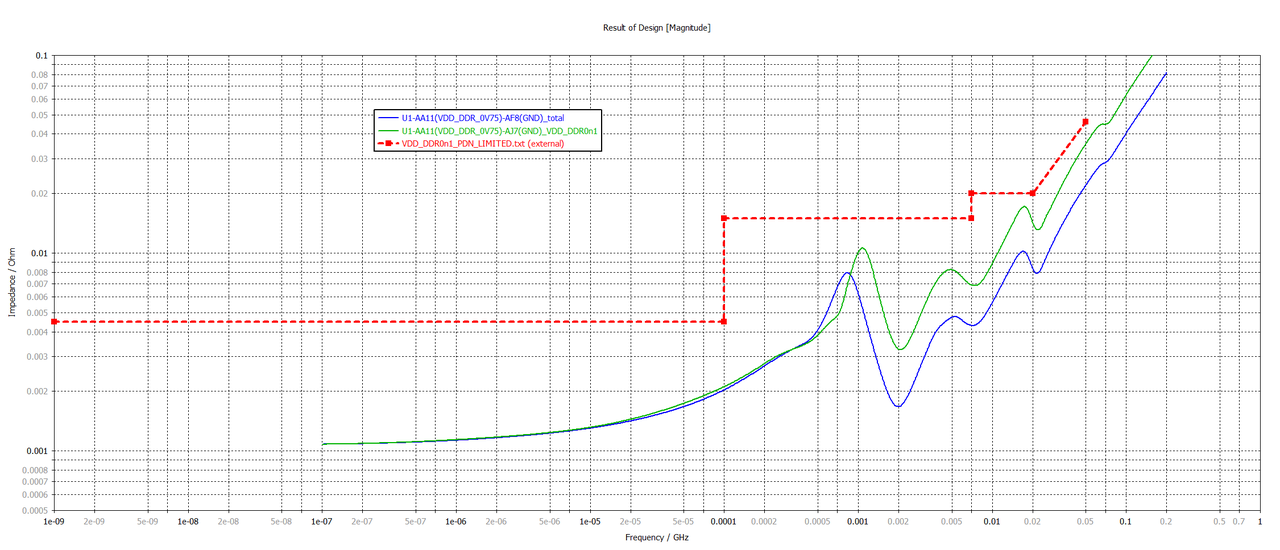

四，我们再去把之前的两个网络看成一个PORT口的结果导入进来对比一下：

结论：我们在原理图上的设计是把VDD_DDR0N1和VDD_DDR2这两个网络合并到一起了，网络名称是VDD_DDR_0V75，但是我们在仿真电源网络的PDN曲线的时候尽量不要把这两个网络当成一个PORT口去分析，这样的结果有点偏大一些，最好是把VDD_DDR0N1和VDD_DDR2这两个电源网络单独去分析仿真，设置成两个不同的PORT口去仿真其PDN。

好了，诸位道友们以上就是本期的所有内容了，我们下期文章不见不散。



--------声明：本文属于小编的原创文章，如需转载请注明来源！
