STM32 + MQTT 实现物联网设备数据上报与远程控制（实战教程）

🚀 STM32 + MQTT 实现物联网设备数据上报与远程控制（实战教程）

关键词：STM32、MQTT、物联网、W5500、ESP8266、LwIP、Paho、Mosquitto
适合读者：有 STM32 开发经验，想把设备接入物联网并实现上下行（数据上报 + 远程控制）

---

一、总体方案与选型（为什么用MQTT）

• MQTT 优点：轻量、发布/订阅、QoS、保留消息、遗嘱消息、支持断连重连 —— 非常适合 IoT 网络波动场景。

• 典型硬件路径：

  • 方案 A（企业/生产级、推荐）：STM32 + W5500（以太网）或 STM32 + ESP32/ESP8266（Wi-Fi，模块当网络接口），内部运行 LwIP + Paho Embedded MQTT 客户端（设备端实现MQTT）。
  • 方案 B（入门更快）：STM32 通过串口与 ESP8266/ESP32 互联，把网络与 MQTT 客户端逻辑放在 ESP 模块（NodeMCU 或 Arduino core），STM32 负责传感/控制。优点快、可靠；缺点 STM32 无法直接做 MQTT 客户端逻辑（逻辑在 ESP）。

本教程以 方案 A（STM32 + W5500 + LwIP + Paho Embedded C） 为主线（可在企业/产品部署），并在结尾给出方案 B 的快速实现提示。

---

二、系统架构

┌───────────────┐      TCP/IP/MQTT      ┌───────────────┐
│  STM32 + W5500│ ────────────────────▶│  MQTT Broker   │
│ (Paho+LwIP)    │  publish/subscribe  │(Mosquitto/NMS) │
└──────┬────────┘                       └──────┬────────┘│                                         ││ Local serial / web UI or Python client  │▼                                         ▼
┌───────────────┐                       ┌──────────────────┐
│Sensors/Actuators│                      │ Dashboard / App  │
└────────────────┘                       └──────────────────┘

主题（Topic）示例：

• 设备上报：devices/{deviceId}/telemetry（payload JSON, qos=1）
• 控制命令：devices/{deviceId}/cmd（服务端发布命令，设备订阅）
• 状态/保留：devices/{deviceId}/status（在线/离线; retained）

---

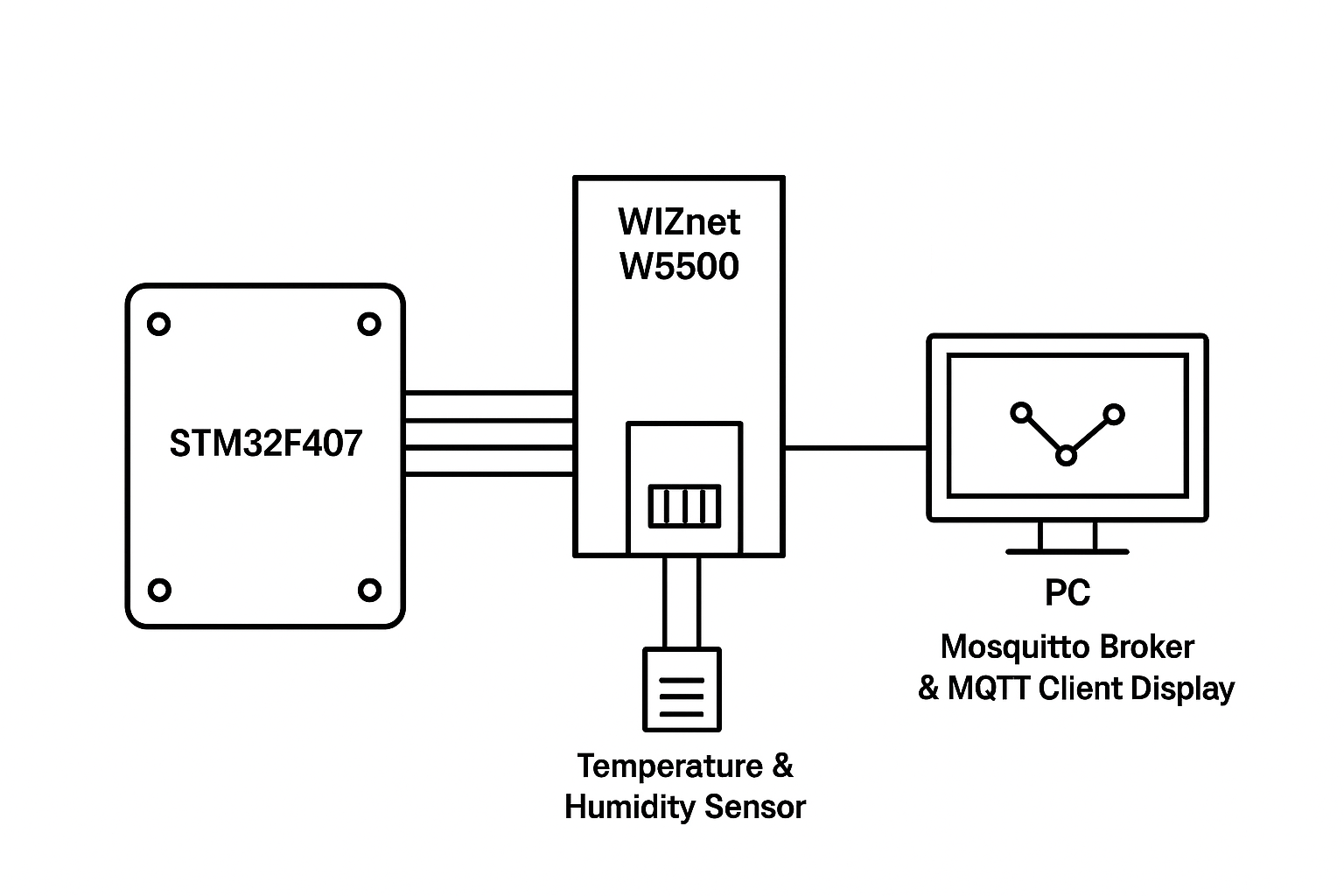

三、准备工作（硬件 & 软件）

硬件

• STM32（推荐 STM32F4 / STM32F7 / STM32H7；本示例用 STM32F407）
• WIZnet W5500 Ethernet 模块（SPI）或类似网口模块
• 电源、连线、若干传感器（温度/湿度模拟）
• PC（运行 Mosquitto Broker + MQTT 客户端显示）

软件

• STM32CubeMX + STM32CubeIDE（生成 HAL、FreeRTOS、LWIP）
• W5500 驱动（Cube 中或 WIZnet 官方库）
• Paho Embedded C（Eclipse Paho 的嵌入式MQTT客户端）
• Mosquitto（Broker，或使用云端 Broker）

---

四、实战项目：STM32F4 + W5500 + LwIP + Paho 实现数据上报与远程控制（详尽步骤）

目标：STM32 每 10 秒上报一次传感数据到 Broker；当 Broker 向 devices/{id}/cmd 发布 {"action":"gpio","pin":5,"value":1}，STM32 接收并控制 GPIO。

---

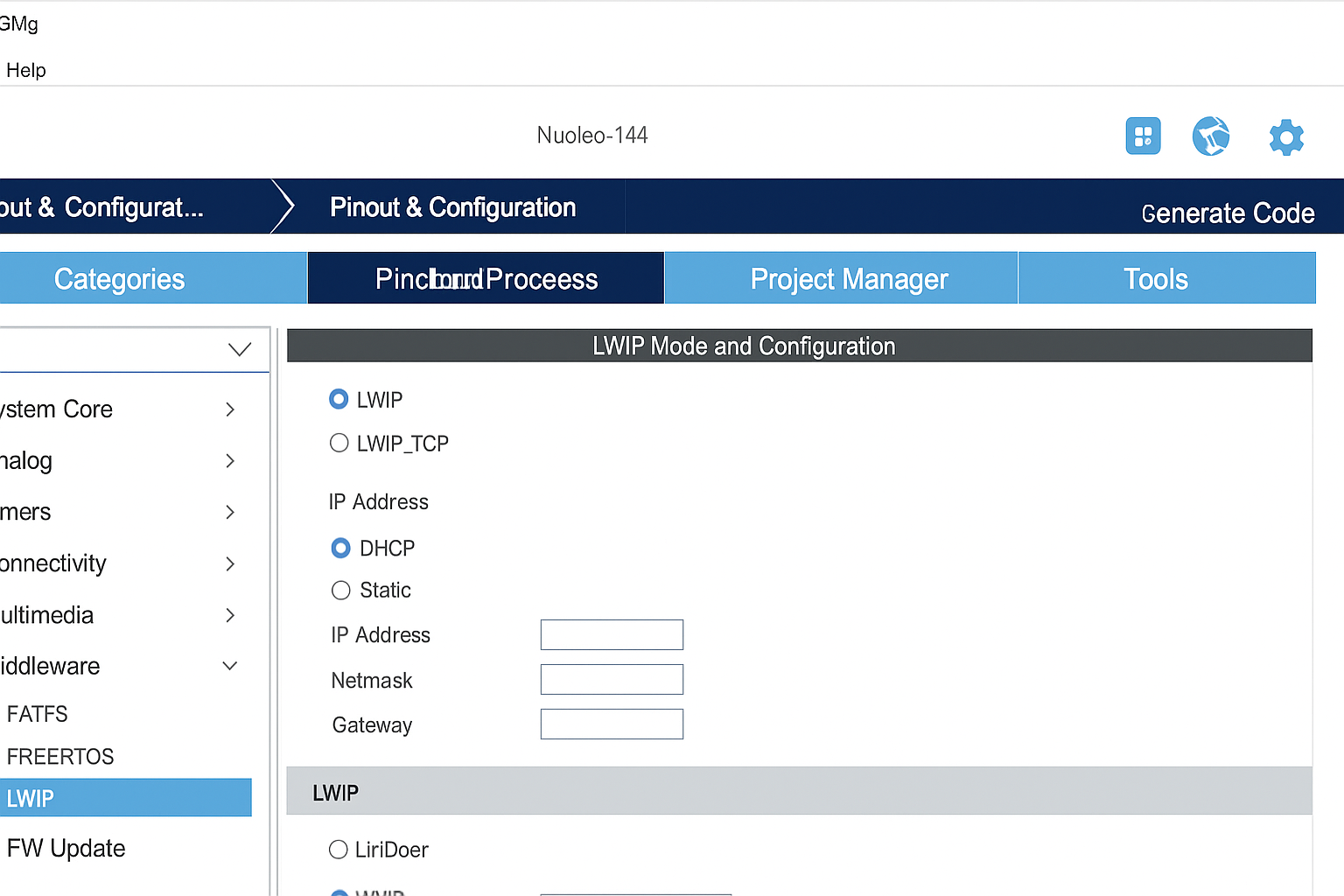

1）工程创建（STM32CubeMX）

1. 新建 STM32F407 项目。

2. 配置外设：

   • SPI：用于 W5500（例如 SPI1）。
   • ETH（可选）或使用 SPI/W5500。
   • USART：用于调试（printf）。
   • GPIO：控制 LED 或继电器。
   • FreeRTOS：启用（推荐任务化设计）。

3. 中间件启用：LwIP（选择 DHCP 或静态 IP），生成代码。


CubeMX 会生成 LwIP 网络接口 skeleton（netif），需要将 W5500 驱动适配到 netif 层（示例里我们用 W5500 的 socket API 或封装成 netif）。

---

2）集成 W5500 驱动 & LwIP netif（关键点）

• W5500 通过 SPI 与 STM32 连接。要点：正确设置 SPI 引脚，确保 CS、INT、RST 接线。

* 有两条实现路径：

• 路径 A（简单）：使用 WIZnet Socket API（封装好的库）实现 BSD 风格 socket，然后用 Paho 的 MQTTClient 基于该 socket 实现 TCP。
• 路径 B（LwIP）：将 W5500 适配为 LwIP netif（更复杂，但更系统化，利于未来扩展）。

本文以 路径 A 为例（更容易复现）：W5500 提供的 socket API + Paho Embedded C（基于底层 TCP 接口）。

---

3）集成 Paho Embedded C（MQTT 客户端）

• 在项目中引入 Paho Embedded C 的 MQTTClient（或 MQTTClient-C 的嵌入式版本）。

• 基本使用流程：

  1. 建立 TCP socket（W5500 socket）并 connect 到 broker:1883。
  2. 用 MQTTClient 封装 socket，实现 read/write 回调。
  3. 调用 MQTTConnect，订阅命令 topic，循环调用 MQTTYield 或在单独任务中处理。

关键结构示例（伪代码）：

/* network wrapper based on W5500 socket */
Network nw;
NetworkInit(&nw);
int rc = NetworkConnect(&nw, "192.168.1.100", 1883);
if (rc != 0) { /* handle error */ }/* MQTT client */
MQTTClient client;
MQTTPacket_connectData options = MQTTPacket_connectData_initializer;
options.MQTTVersion = 4;
options.clientID.cstring = "stm32-device-01";
options.username.cstring = "user";
options.password.cstring = "pass";MQTTClientInit(&client, &nw, 1000, sendbuf, sizeof(sendbuf), readbuf, sizeof(readbuf));
rc = MQTTConnect(&client, &options);
if (rc != 0) { /* error */ }/* subscribe to command topic */
MQTTSubscribe(&client, "devices/stm32-01/cmd", QOS1, cmd_handler);/* publish telemetry */
char payload[128];
sprintf(payload, "{\"temp\":%.2f, \"hum\":%.2f}", 25.3, 60.2);
MQTTMessage message;
message.qos = QOS1;
message.payload = payload;
message.payloadlen = strlen(payload);
MQTTPublish(&client, "devices/stm32-01/telemetry", &message);

注意：Network 需要实现 mqtt 库期望的 read / write 接口（阻塞或非阻塞）。

---

4）实现命令处理回调（远程控制）

当订阅到 devices/stm32-01/cmd，回调处理 JSON。建议用轻量 JSON 解析（cJSON）：

void cmd_handler(MessageData* md) {MQTTMessage* msg = md->message;// msg->payload is bytes, not null-terminatedchar jsonbuf[128];memcpy(jsonbuf, msg->payload, msg->payloadlen);jsonbuf[msg->payloadlen] = '\0';cJSON* root = cJSON_Parse(jsonbuf);const cJSON* action = cJSON_GetObjectItem(root, "action");if (action && strcmp(action->valuestring, "gpio") == 0) {int pin = cJSON_GetObjectItem(root, "pin")->valueint;int value = cJSON_GetObjectItem(root, "value")->valueint;// 操作对应GPIOHAL_GPIO_WritePin(GPIOx, PIN_MAP(pin), value ? GPIO_PIN_SET : GPIO_PIN_RESET);}cJSON_Delete(root);
}

---

5）FreeRTOS 任务划分（推荐）

• net_task：负责网络连接、MQTT 连接与 MQTTYield 循环（保持会话、处理回调）
• sensor_task：读取传感器并把数据加入队列或直接发布（通过 MQTT publish）。
• watchdog_task：检测网络状态并重连（若断连则 NetworkDisconnect + NetworkConnect + MQTTConnect）。

---

6）Broker（Mosquitto）搭建与测试

本地或树莓派上安装 Mosquitto：

sudo apt-get install mosquitto mosquitto-clients
sudo systemctl start mosquitto

测试订阅：

mosquitto_sub -h 192.168.1.100 -t "devices/stm32-01/telemetry" -v

测试发布命令（远程控制）：

mosquitto_pub -h 192.168.1.100 -t "devices/stm32-01/cmd" -m '{"action":"gpio","pin":5,"value":1}' -q 1

---

7）完整示例：主要文件与关键代码（精简版）

network_w5500.c（核心网络读写）
（实现 Network 的 read / write，基于 W5500 socket API）

int NetworkConnect(Network* n, char* addr, int port) {n->socket = socket(SOCK_STREAM, 0, 0); // W5500 APIif (connect(n->socket, addr, port) != 0) return -1;return 0;
}
int NetworkRead(Network* n, unsigned char* buffer, int len, int timeout_ms) {// wrap W5500 recv with timeoutreturn recv(n->socket, buffer, len);
}
int NetworkWrite(Network* n, unsigned char* buffer, int len, int timeout_ms) {return send(n->socket, buffer, len);
}

main.c（任务与初始化）

• 初始化 HAL、SPI、W5500、FreeRTOS
• 启动 net_task 和 sensor_task

---

8）测试与验证步骤（详细）

1. 物理连线检查：确认 W5500 SPI 接线（MOSI/MISO/SCK/CS/INT/RST）。
2. DHCP 或 静态 IP：若使用静态 IP，先在 CubeMX LwIP 配置里设置 IP；或使用 DHCP。
3. 启动 Broker（本地或云端）并确认可达：ping broker_ip。
4. 调试串口输出：在各关键点打印日志（网络连接成功/失败、MQTT CONNECT 成功/失败、订阅成功、收到命令）。
5. 发布测试命令：使用 mosquitto_pub 发送控制命令，观察 STM32 GPIO 响应。
6. 上报数据：使用 mosquitto_sub 查看 /telemetry topic 是否收到 JSON。
7. 断网重连测试：断开网线或重启 Broker，确认设备能在恢复后自动重连（watchdog_task）。

---

9）安全与稳定性建议

• 认证：MQTT Broker 启用用户名/密码或 TLS。Paho Embedded 支持用户名/密码；若需 TLS，需使用带 TLS 的 socket 层（mbedTLS/mbedtls+WIZnet supports?）。
• Last Will：在 connect 时设置遗嘱消息 will，用于在线/离线检测。
• QoS 选择：Telemetry 建议 QoS=1，Command 使用 QoS=1 或 QoS=2（如果需要更强保证）。
• 保活与心跳：设置合理 keepalive（如 60s）并在设备端实现 Ping/Keepalive 逻辑。
• 限流/缓冲：当网络拥堵或 Broker 不可用时，请把数据临时缓存（环形缓冲），避免丢失重要数据。

---

五、方案 B：STM32 + ESP8266（串口桥 / MQTT 在 ESP 上）

如果你想更快验证（特别是没有 W5500），可使用 ESP8266/ESP32：

• 做法 1（推荐入门）：把MQTT逻辑移到 ESP（用 Arduino/ESP-IDF 的 PubSubClient / esp-mqtt），STM32 与 ESP 用 UART 交换传感与控制数据（自定义串口协议）。

  • 优点：实现快、ESP 对 Wi-Fi 和 TLS 支持好；
  • 缺点：STM32 不直接接入 Broker，逻辑分离。

• 做法 2：烧写 ESP 的 AT 固件（或用 ESP8266 AT 支持的 MQTT AT 指令），STM32 通过 AT 命令让 ESP 做 MQTT。AT 版通常功能有限且命令复杂，不推荐用于长期项目。

---

六、常见问题与排查（必备）

• 无法连接 Broker：检查 IP/端口、防火墙、网关、DNS（若用域名）。
• MQTT CONNECT 失败：检查 clientID、username/password、是否启用 TLS（端口要 8883）。
• 订阅不到消息：确认 topic 名称是否一致，是否使用了 + 或 # 通配符误匹配；确认 QoS。
• 网络掉线重连失败：确保 NetworkDisconnect + NetworkConnect 的流程正确，且任务中有重连重试策略。
• 性能问题（高并发）：缩短 publish 频率、合并数据、使用 QoS 0/1 的合适配比、提升 Broker 性能。

---

七、辅助：服务端脚本示例（用于调试）

Python (paho-mqtt) 订阅 telemetry 并下发命令：

import paho.mqtt.client as mqtt
import time
import jsonBROKER = '192.168.1.100'
client = mqtt.Client("controller1")
client.username_pw_set('user','pass')
client.connect(BROKER, 1883, 60)def on_message(client, userdata, msg):print(f"RECV {msg.topic} {msg.payload}")client.on_message = on_message
client.subscribe("devices/stm32-01/telemetry", qos=1)
client.loop_start()# 等待数据
time.sleep(5)
# 下发命令：打开 pin 5
cmd = json.dumps({"action":"gpio","pin":5,"value":1})
client.publish("devices/stm32-01/cmd", cmd, qos=1)

---

八、拓展方向（生产级方案）

• 使用 TLS + 客户端证书 实现高安全性连接（在 Paho 中配置 TLS socket）。
• 集成 Device Registry（设备认证、证书管理）。
• 使用 MQTT Bridge/ACL 做权限控制，或用云厂商（如 EMQX, AWS IoT）替代本地 Broker。
• 支持 OTA 升级（复杂: 需要 bootloader + 镜像签名）。

---

九、总结

1. 选择硬件（W5500/ESP32）并完成物理接线。
2. 用 CubeMX 生成基础项目（启用 LwIP/FreeRTOS）。
3. 集成 W5500 的 socket API 或 netif，测试 TCP 连接到 Broker。
4. 引入 Paho Embedded C 并实现 Network read/write 接口。
5. 实现 MQTT connect/subscribe/publish 的任务逻辑。
6. 测试 publish/subscribe，使用 mosquitto_sub/publish 或 Python 来验证。
7. 增加重连、遗嘱消息、QoS 与安全策略。
