使用gRPC实现分片服务的心跳机制

一、什么是 RPC（Remote Procedure Call）？

概念解析

RPC 是 Remote Procedure Call 的缩写，即远程过程调用。本质上，RPC 允许你在一台机器上调用另一台机器上的函数或方法，就像调用本地函数一样。

它包括两大核心要素：

1. 传输协议：如 TCP、HTTP 等，决定了数据如何在网络上传输。

2. 编码协议（序列化）：如 JSON、Protobuf 等，决定了数据如何在网络上传递前被转化为二进制流。

二、为什么用 gRPC 做心跳？

gRPC 是 Google 推出的一个高性能、开源、通用的远程调用框架。它可以看作是“现代版的 RPC”。

它的三大技术特性：

1. 基于 HTTP/2 协议：支持多路复用、头部压缩、双向流等高级特性。

2. 使用 Protocol Buffers（Protobuf）作为默认序列化协议：更小更快。

3. 支持多语言：目前支持 C++, Java, Go, Python, C#, Node.js 等主流语言。

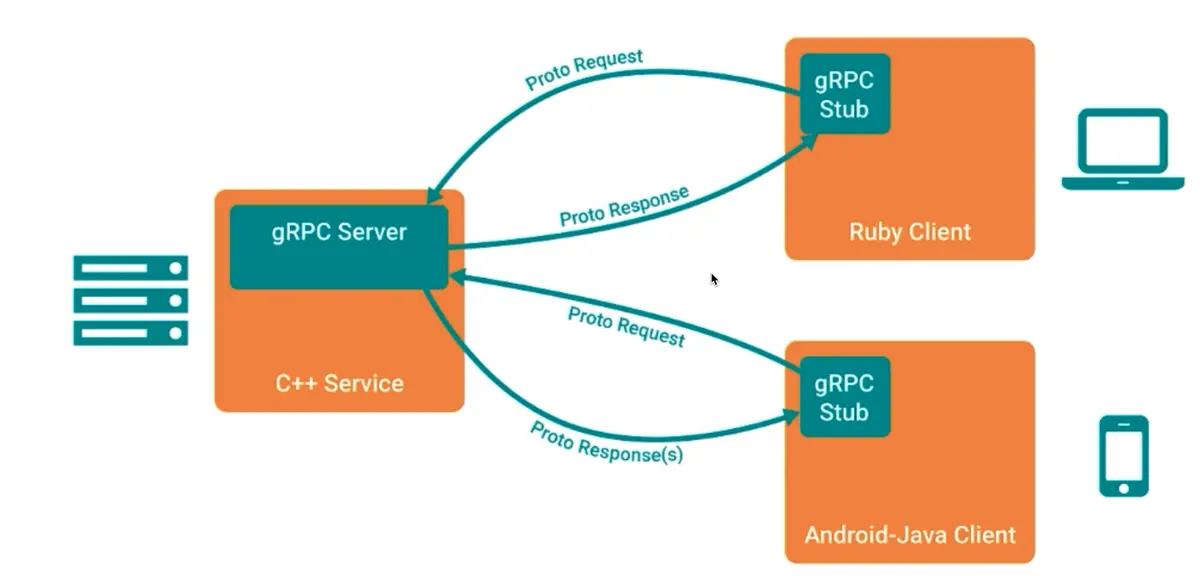

下图展示了 gRPC 的基本调用流程：

心跳（heartbeat）是分布式系统中常见的机制，用来检测远端服务/节点是否仍然存活、测量延迟、保持连接活性并触发故障恢复。常见实现方式包括 HTTP poll、TCP 心跳、消息队列心跳等。选择 gRPC 的好处：

• 高性能：gRPC 基于 HTTP/2，支持长连接、多路复用，序列化通常使用 Protobuf（二进制），支持二进制通信，相比 HTTP+JSON 更轻量

• 双向流：gRPC 原生支持双向流（bidirectional streaming），非常适合连续心跳的场景（客户端持续发送，服务端可回应或单向监听）。

• 跨语言/IDL：使用 Protobuf 定义接口，支持多种语言的客户端/服务器代码。

• 丰富特性：拦截器、Deadline、Keepalive、TLS、元数据（metadata）等，方便做安全与可观测性。

• 生态成熟：与监控/追踪/负载均衡等集成良好（Prometheus、OpenTelemetry、Envoy 等）

gRPC 的详细通信过程

为了更好地理解 gRPC 是如何工作的，请参考下图的详细调用过程：

图中展示了从客户端发起请求，到服务器处理响应，再返回结果的全过程。可以看到：

• 客户端通过 gRPC Stub 发起调用；
• 消息经过 Protobuf 序列化；
• 基于 HTTP/2 发送到服务端；
• 服务端反序列化后处理并响应。

经验提示：如果你的系统中存在大量内网调用，且通信频繁，gRPC 能极大提升吞吐量和响应速度。

三、实现目标

构建一个**ResourceManager（RM） + 多个 Worker（节点）**的分布式系统，支持：

• 节点注册与双向心跳（gRPC 双向流）

• RM 维护活跃节点列表并下发分片信息（总分片数、节点编号）

• Worker 根据分片规则（taskId % totalShard == shardId）处理自己负责的任务（数据分片执行）

• 节点上下线触发稳定性检测与安全重平衡（避免分片抖动导致重复处理）

• 数据获取接口：Worker 向 RM 请求某个分片的数据块进行处理（gRPC unary 或 server streaming）

本文给出设计 + 关键代码片段（proto、Server、Client、分片逻辑、重平衡策略、Spring Boot 配置）。

---

四、设计要点（简要）

1. 通信协议：gRPC，使用 Protobuf 描述服务。采用双向流（bidirectional streaming）用于心跳（低延迟、长连接、双向 ACK），并用 unary / server streaming 做数据获取（按业务需求）。

2. 分片策略：静态模运算 shard = id % totalShards（简单、无状态）；可扩展为一致性哈希或范围分片。

3. 分片稳定性：节点上下线会变更 totalShards 或节点编号，需暂停 affected jobs 并等待分片稳定（例如：等 N 秒或连续 K 次无变更）。

4. 容错：RM 定期扫描 lastSeen，若节点超过超时时间则标记下线并触发重平衡。

5. 扩展性：当节点很多或业务复杂时，把分片信息持久化到轻量 KV（Redis/etcd），并对 RM 做分片（leader）选举或 HA。

---

五、proto（heartbeat + control + data fetch）

文件 shard.proto（关键字段、双向流心跳 + 分片获取 + 数据流）：

syntax = "proto3";
package shard;option java_package = "com.example.shard";
option java_outer_classname = "ShardProto";// 心跳消息
message Heartbeat {string nodeId = 1;int64 ts = 2;int32 load = 3;
}// 心跳 ACK (RM->Node)
message HeartbeatAck {string nodeId = 1;int64 ts = 2;bool accepted = 3;string message = 4;// 可携带最新分片信息（可选）int32 totalShards = 10;int32 shardId = 11;
}// 请求分片信息（unary）
message GetShardRequest {string nodeId = 1;
}
message GetShardResponse {int32 totalShards = 1;int32 shardId = 2;int64 version = 3; // 分片版本号用于稳定性判断
}// 请求某分片的数据（stream）
message FetchShardDataRequest {int32 shardId = 1;int32 batchSize = 2;
}
message DataRecord {string id = 1;bytes payload = 2;
}service ShardService {// 双向心跳流：双方可以在同一流中互相发送心跳/ackrpc HeartbeatStream(stream Heartbeat) returns (stream HeartbeatAck);// 获取分片信息rpc GetShardInfo(GetShardRequest) returns (GetShardResponse);// 拉取分片数据（server streaming）rpc FetchShardData(FetchShardDataRequest) returns (stream DataRecord);
}

说明：HeartbeatStream 用于持续心跳（Node->RM）并让 RM 在同一流上下发 ACK 或分片变更通知（极适合实时下发）。GetShardInfo 用于节点启动或重平衡期间明确拉取当前分片信息。FetchShardData 用于 Worker 在处理其分片时，按需从 RM 或数据服务拉数据（也可以直接访问数据库/对象存储）。

---

六、Spring Boot + gRPC 集成建议

• 推荐使用 yidongnan/grpc-spring-boot-starter 或 lognet/grpc-spring-boot-starter 以简化 server/client 注入与配置。GitHub

• Spring Boot 项目结构：

  • shard-proto 模块：放 .proto + Maven protobuf 插件生成代码。

  • rm-service 模块：实现 ShardService 的服务端（@GrpcService）。

  • worker-service 模块：实现 gRPC 客户端（@GrpcClient）并定时发送心跳、拉取数据。

---

RM（ResourceManager）核心实现要点（伪代码/关键片段）

RM 内存结构

class ResourceManager {ConcurrentMap<String, Long> lastSeen = new ConcurrentHashMap<>();List<String> nodes = new CopyOnWriteArrayList<>();volatile int totalShards = 0;volatile long shardVersion = 0;// node -> shardId mapping can be computed by sorting nodes list
}

心跳流实现（使用 grpc-spring-boot-starter）

@GrpcService
public class ShardServiceImpl extends ShardServiceGrpc.ShardServiceImplBase {@Overridepublic StreamObserver<Heartbeat> heartbeatStream(StreamObserver<HeartbeatAck> responseObserver) {return new StreamObserver<Heartbeat>() {@Overridepublic void onNext(Heartbeat hb) {lastSeen.put(hb.getNodeId(), hb.getTs());// ensure node in listif (!nodes.contains(hb.getNodeId())) {nodes.add(hb.getNodeId());recomputeShards(); // 更新 totalShards & shardVersion}int shardId = computeShardId(hb.getNodeId());HeartbeatAck ack = HeartbeatAck.newBuilder().setNodeId(hb.getNodeId()).setTs(System.currentTimeMillis()).setAccepted(true).setTotalShards(totalShards).setShardId(shardId).build();responseObserver.onNext(ack);}@Override public void onError(Throwable t) { /* cleanup */ }@Override public void onCompleted() { responseObserver.onCompleted(); }};}
}

分片计算（简单 deterministic 排序）

private void recomputeShards() {Collections.sort(nodes);totalShards = nodes.size();shardVersion++;
}
// 节点的 shardId = index of nodeId in sorted nodes
private int computeShardId(String nodeId) {return nodes.indexOf(nodeId);
}

说明：这里采用简单策略 —— 将 nodes 按 ID 排序并用索引作为 shardId，配合 totalShards = nodes.size()，Worker 使用 taskId % totalShards == shardId 进行筛选。优点：实现简单、可重复计算；缺点：节点加入/离开会导致大量分片重映射。若需更平滑的重平衡，请考虑 consistent hashing 或虚拟节点技术。

---

Worker（节点）实现要点（伪代码/关键片段）

Worker 在启动时：

1. 建立与 RM 的 HeartbeatStream（双向流）。

2. 每隔 heartbeatInterval 发送 Heartbeat。

3. 在收到 HeartbeatAck 时，保存 totalShards、shardId（并记录 shardVersion）。

4. 周期性或触发式地执行分片作业：加载任务列表并根据 shardId 筛选要处理的数据（taskId % totalShards == shardId）。

5. 当检测到 shardVersion 变更时暂停正在运行的分片作业，等待稳定期（例如连续 M 次无变更 或 等待 T 秒）再重新计算并恢复。

示例（关键点）：

@GrpcClient("rm")
private ShardServiceGrpc.ShardServiceStub stub;public void startHeartbeat() {StreamObserver<HeartbeatAck> ackObserver = new StreamObserver<HeartbeatAck>() {@Override public void onNext(HeartbeatAck ack) {// 更新本地分片信息与版本this.totalShards = ack.getTotalShards();this.shardId = ack.getShardId();this.shardVersion = ack.getShardVersion();}...};StreamObserver<Heartbeat> hbObserver = stub.heartbeatStream(ackObserver);// schedule sending heartbeats periodicallyscheduler.scheduleAtFixedRate(() -> {Heartbeat hb = Heartbeat.newBuilder().setNodeId(nodeId).setTs(now).build();hbObserver.onNext(hb);}, 0, heartbeatInterval, TimeUnit.SECONDS);
}

当 Worker 开始执行任务时的伪逻辑：

List<Task> allTasks = loadAllTasks(); // 从 DB 或文件系统
for (Task t : allTasks) {if (t.getId() % totalShards == shardId) {process(t);}
}

注意：避免在分片变更瞬间同时开始与停止任务导致重复或遗漏。通常做法是：若 shardVersion 发生变化，先停止当前分片任务，等待 stabilityWindow（例如 10s）并在确认 shardVersion 连续稳定 K 次后再开始新一轮处理。

---

数据获取策略（FetchShardData）

FetchShardData 可实现成 server-streaming：Worker 请求一个 shardId 的数据，RM（或 RM 代表的数据服务）按 batch 向 Worker 推送 DataRecord，Worker 处理一批后 request 下一个 batch，典型伪码如下：

FetchShardDataRequest req = FetchShardDataRequest.newBuilder().setShardId(shardId).setBatchSize(100).build();
Iterator<DataRecord> it = blockingStub.fetchShardData(req);
while (it.hasNext()) {DataRecord rec = it.next();processRecord(rec);
}

如果数据源是外部 DB/HDFS，建议 Worker 直接从数据源读取，RM 只下发元信息（例如 shardId、起止范围、访问凭证），避免 RM 成为数据传输瓶颈。

---

分片稳定性与重平衡策略（关键点）

分片重分配通常会发生在节点上下线或 RM 变更时。为降低抖动带来的问题：

1. 分片版本号：每次 recompute 时增加 shardVersion（long 型），Worker 接收到新的版本后进入“pending”状态。

2. 稳定窗口：只有当 shardVersion 在 stabilityWindow（例如 5s）内未变化多次时，才允许 Worker 开始/继续任务。

3. 渐进切换：

   • 在允许的情况下，采用“慢迁移”：先让旧持有分片的节点完成当前正在处理的记录，然后在空闲时停止，不再拉新数据；新节点从头开始处理未完成的项（需要 idempotent 处理或幂等保证）。

4. 幂等 & Exactly-once：若业务要求不重复处理，需在数据层做幂等控制（例如在 DB 加锁/记录处理状态，或使用事务/唯一标识）。
