vscode上plantuml安装和使用

1.vscode上plantuml插件安装

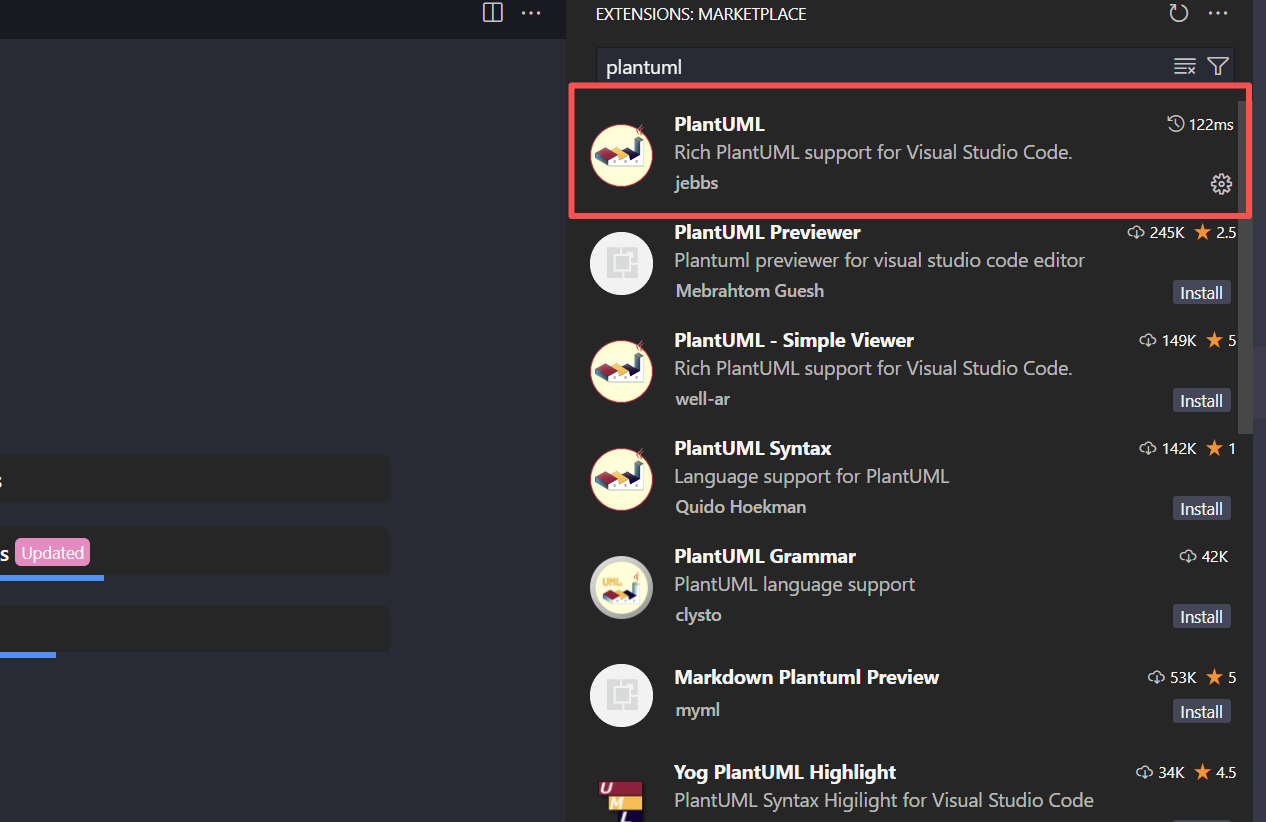

打开vscode，在插件市场中输入plantuml进行搜索，找到如下插件，直接进行安装

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

2.安装开源可视化图形工具Graphviz工具

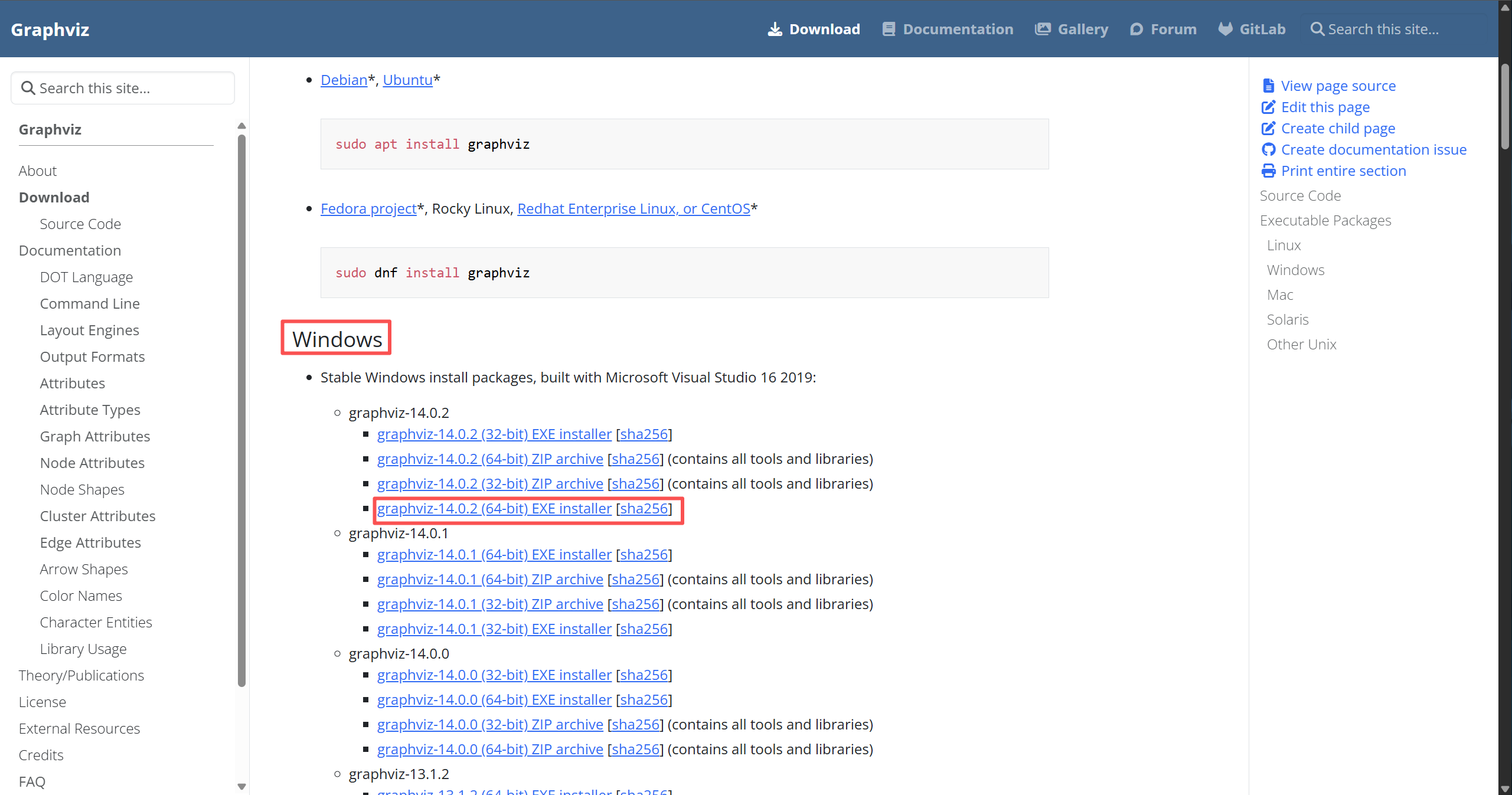

打开Graphviz的下载界面，找到windows版本，选择对应位数的EXE版本进行下载，安装

3.图形查看和保存

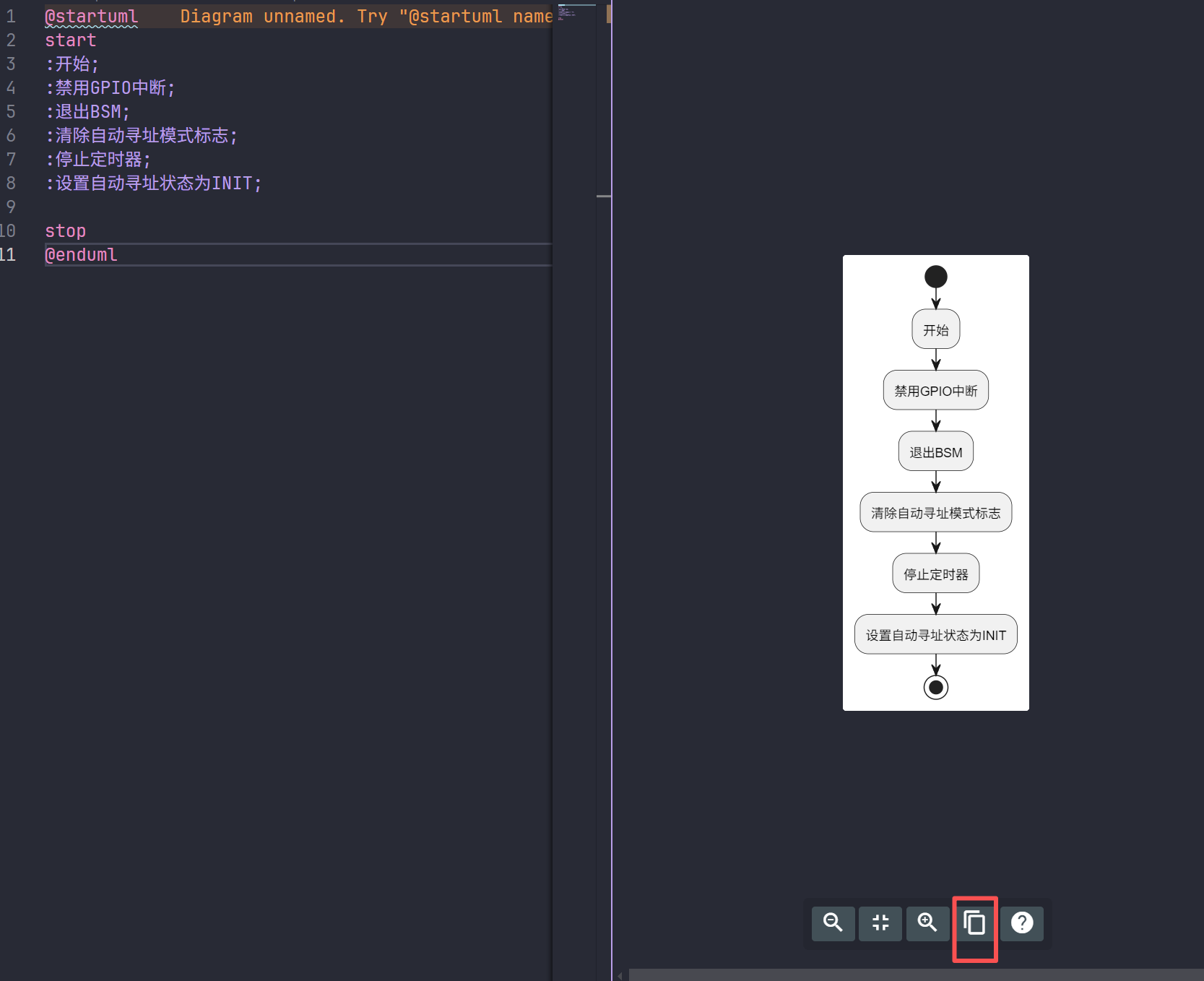

在vscode中新建以puml为后缀名的文件，并在文件中输入对应的流程代码，再按下Alt + D，即可进行图形显示

点击上图红色框选出的图标，即可复制展示的图片
