3.2.STM32-LED闪烁LED流水灯蜂鸣器
点亮LED
首先我们按照视频把硬件电路搭载好

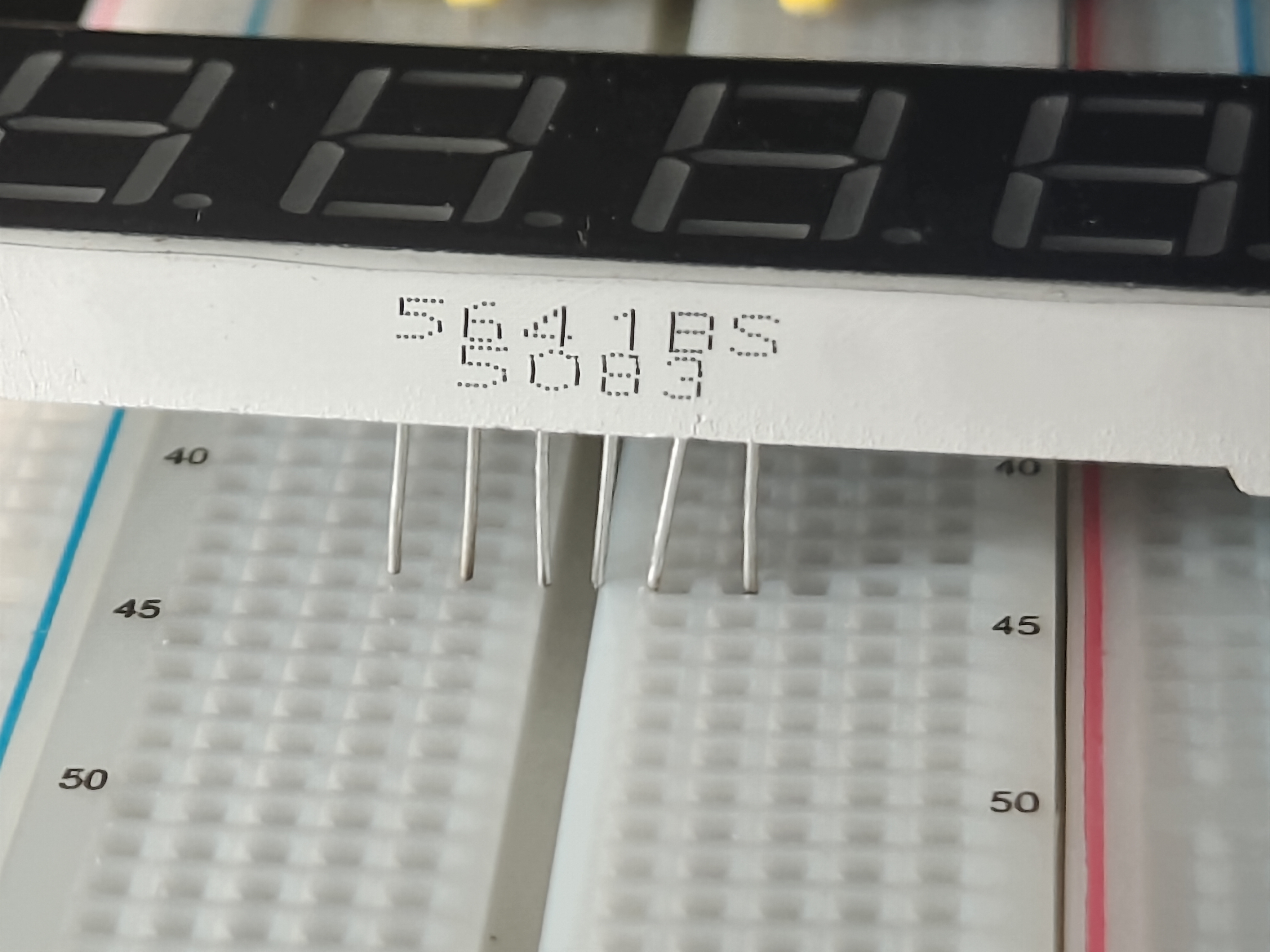

博主的面包板不太好使，根本插不进去，所以我就先用这个松一松孔

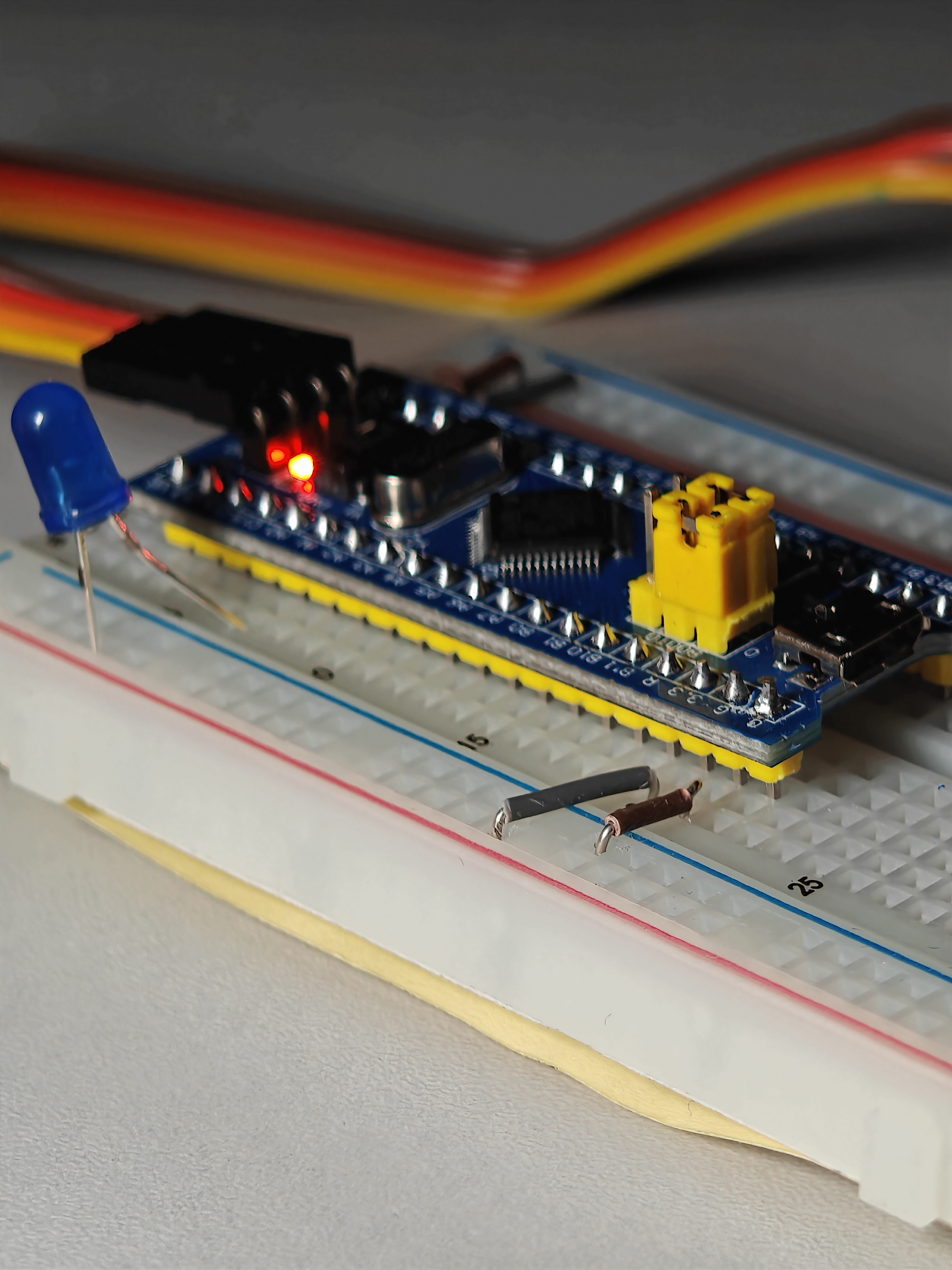

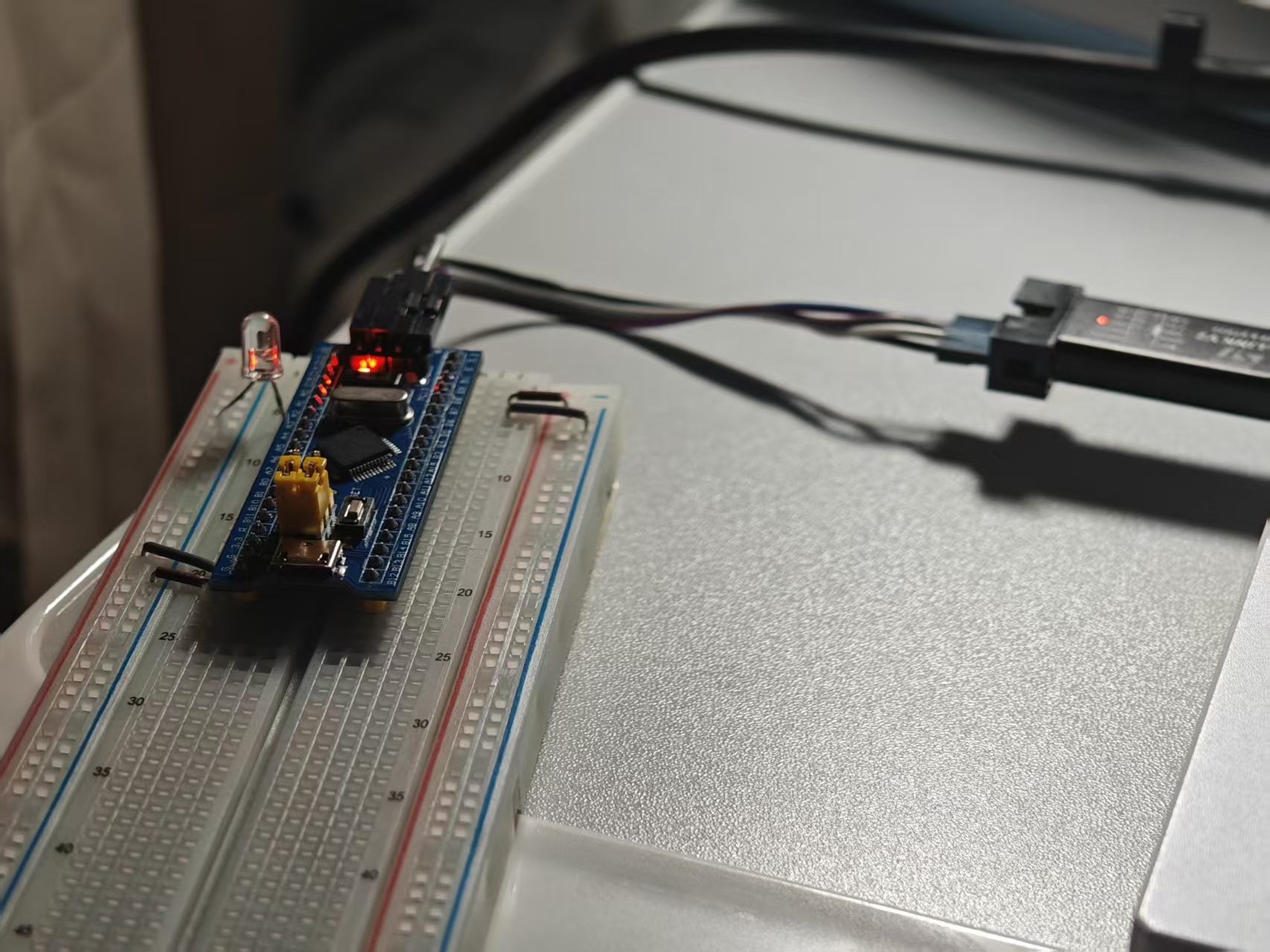

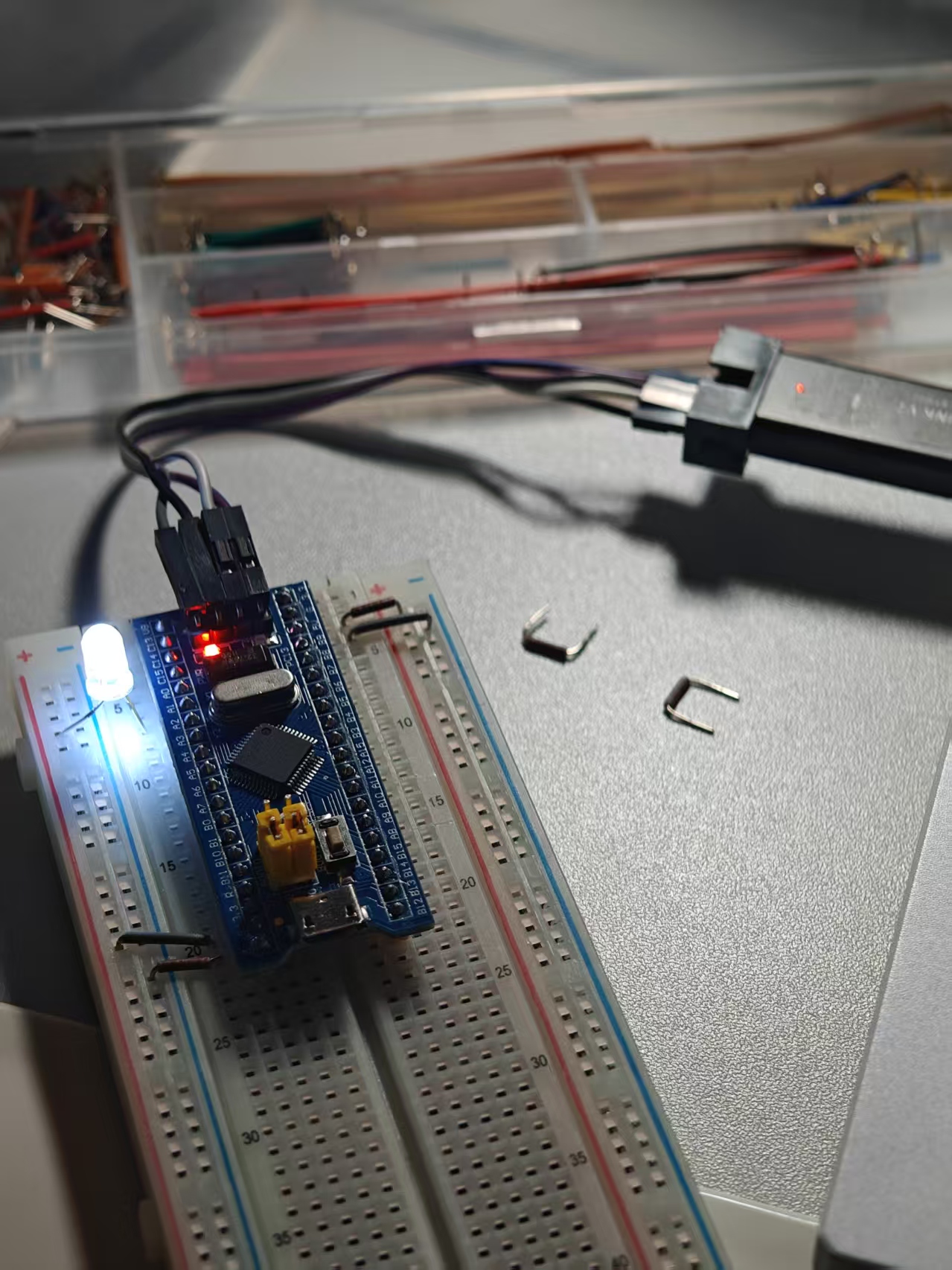

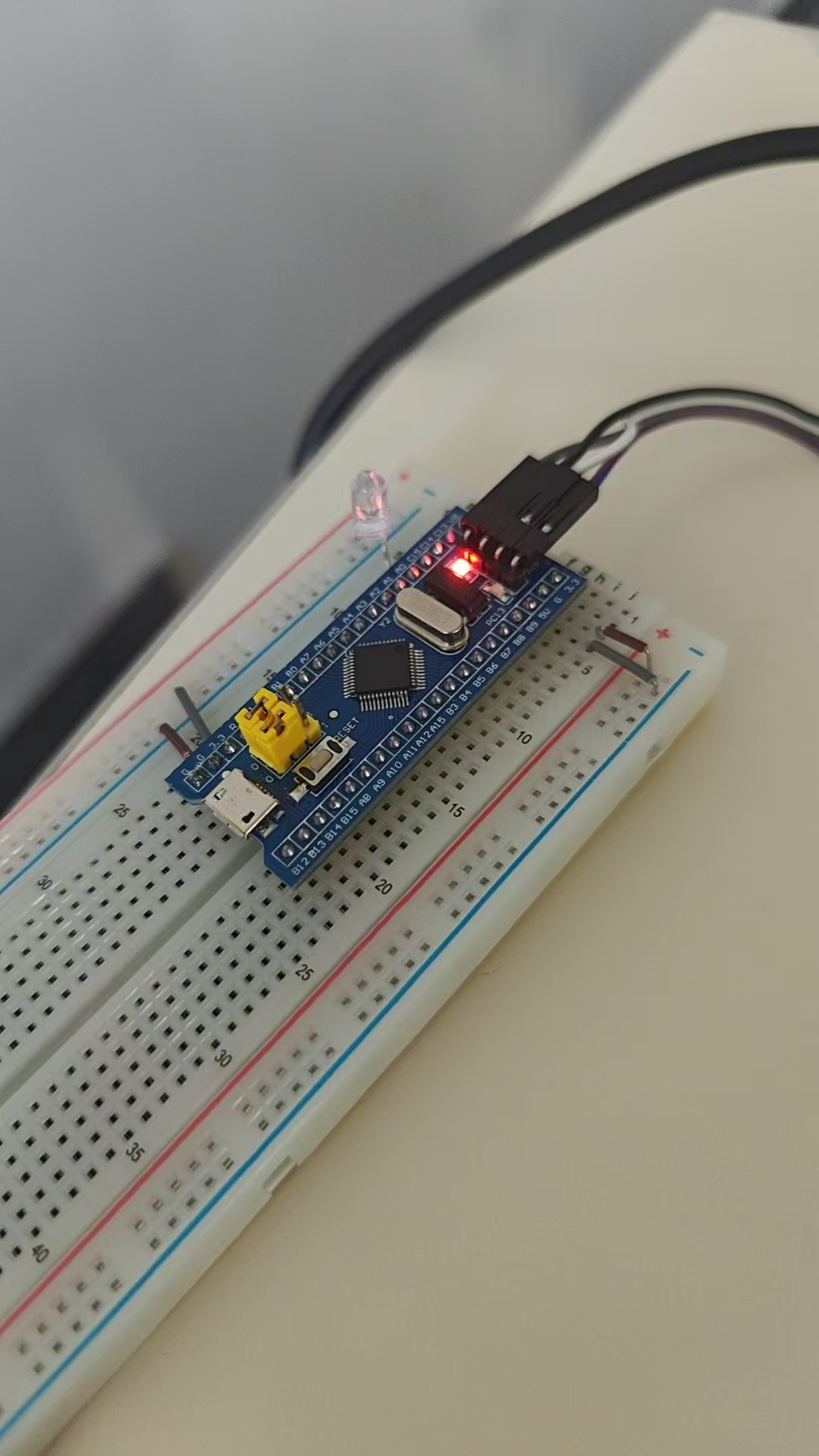

最后摆好就是这个样子
接下来我们跟着视频新建一下工程吧
在上一节课我们讲到过，操作STM32的GPIO总共需要3个步骤
- 使用RCC开启GPIO的时钟
- 使用GPIO_Init函数初始化GPIO
- 使用输出或者输入的函数控制GPIO口
这里总共涉及了RCC和GPIO两个外设
步骤一
我们最常用的RCC库函数是

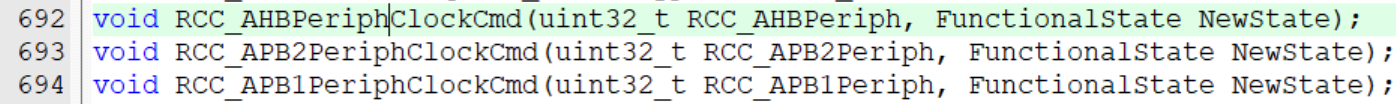

1. RCC_AHB外设时钟控制
2. RCC_APB2外设时钟控制
3. RCC_APB!外设时钟控制
我们使用APB2外设时钟控制，外设选GPIOA，状态参数选ENABLE
步骤一完成
步骤二

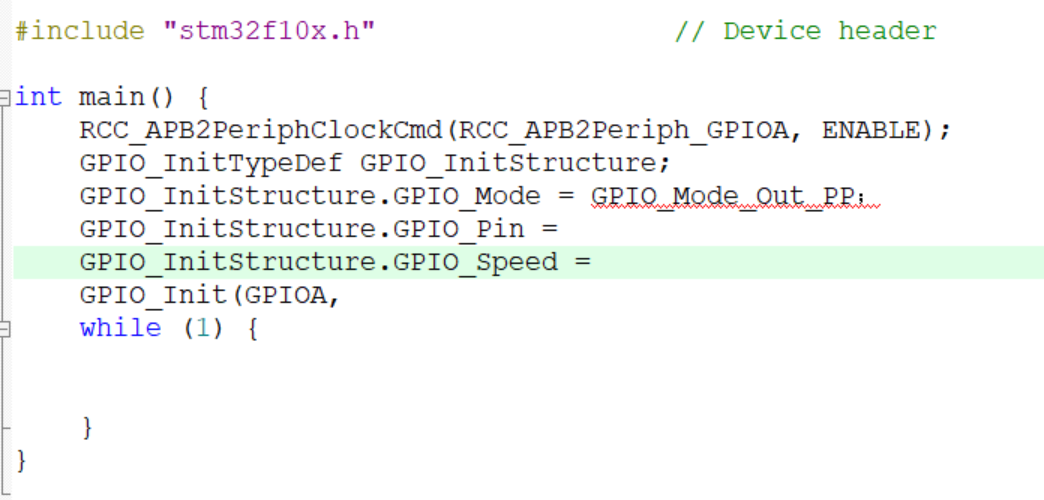

我们再看GPIO的库函数，其中 GPIO_Init 是非常重要的函数，这个函数的作用是，用结构体的参数来初始化GPIO口
//我们需要先定义一个结构体变量，然后再给结构体赋值，最后调用这个函数，这个函数内部就会自动读取结构体的值，然后自动把外设的各个参数都配置好
//这种 Init 函数在STM32中基本所有外设都有，一般我们初始化外设都是使用这个 Init 函数来完成的
Mode参数

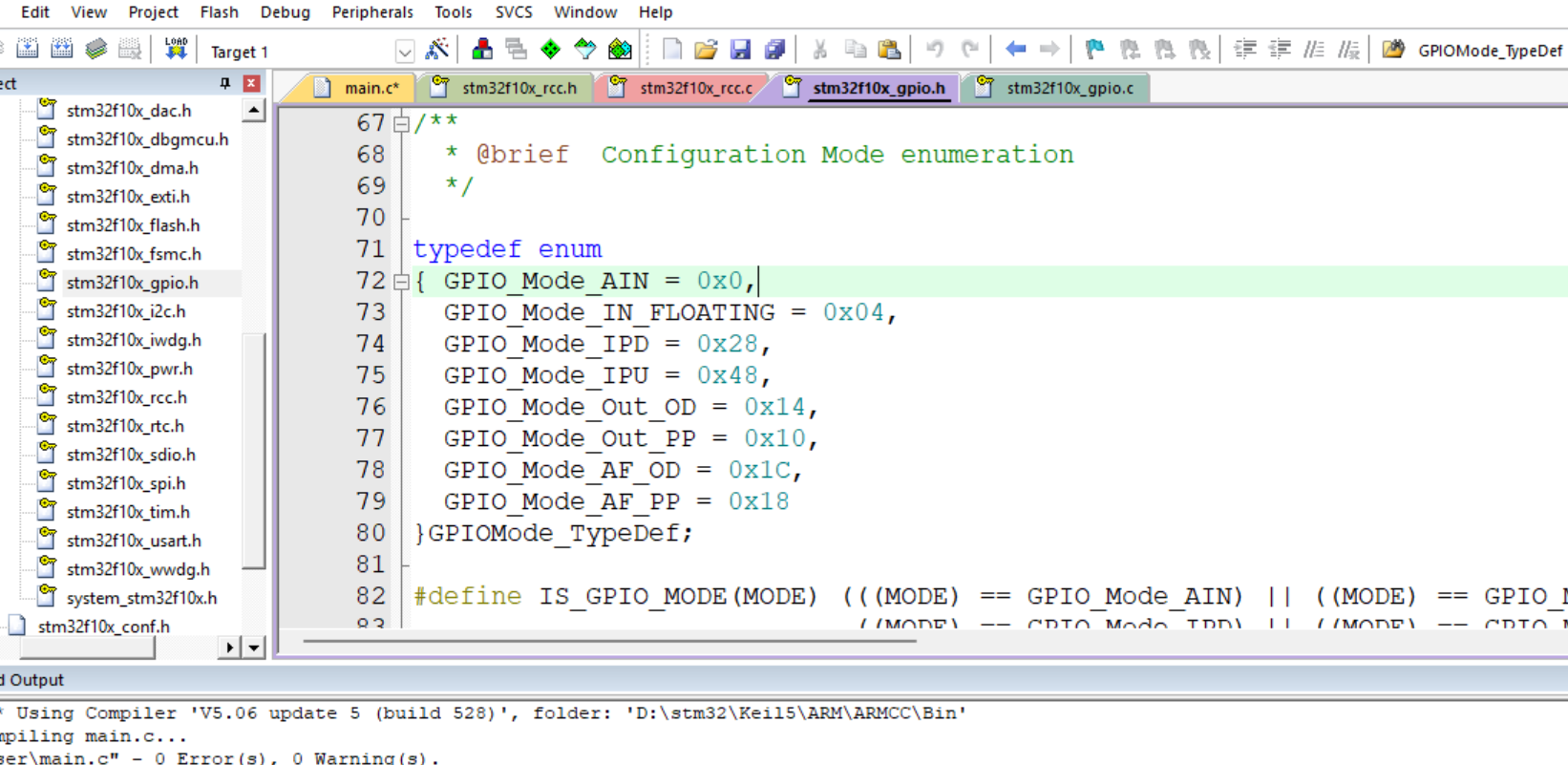

我们跟随视频来到GPIO的模式（mode）参数，这和我们之前讲的GPIO有八种工作模式相吻合
- AIN(Analog IN)是模拟输入
- IN_FLOATING是浮空输入
- IPD（In Pull Down）是下拉输入
- IPU（In Pull Up）是上拉输入
- Out_OD（Out Open Drain）是开漏输出
- Out_PP（Out Push Pull）是推挽输出
- AF_OD（Atl Open Drain）是复用开漏
- AF_PP（Atl Push Pull）是复用推挽
我们点灯用的是推挽输出，所以复制Out_PP这一项
Pin参数
这里因为我们使用的是GPIOA外设的0号引脚，所以选择GPIO_Pin_0
Speed参数

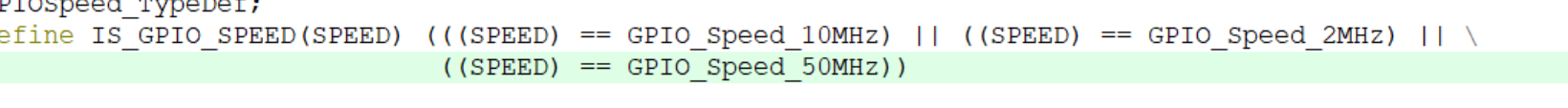

选择50MHz即可
最后，把GPIO初始化结构体的地址放到GPIO_Init的第二个参数，当这个GPIO_Init函数执行完，这个GPIOA外设的0号引脚就自动被配置为推挽输出、50MHz的速度了
它内部的主要执行逻辑就是读取结构体的参数、执行一堆判断和运算、最后写入到GPIO配置寄存器
步骤三

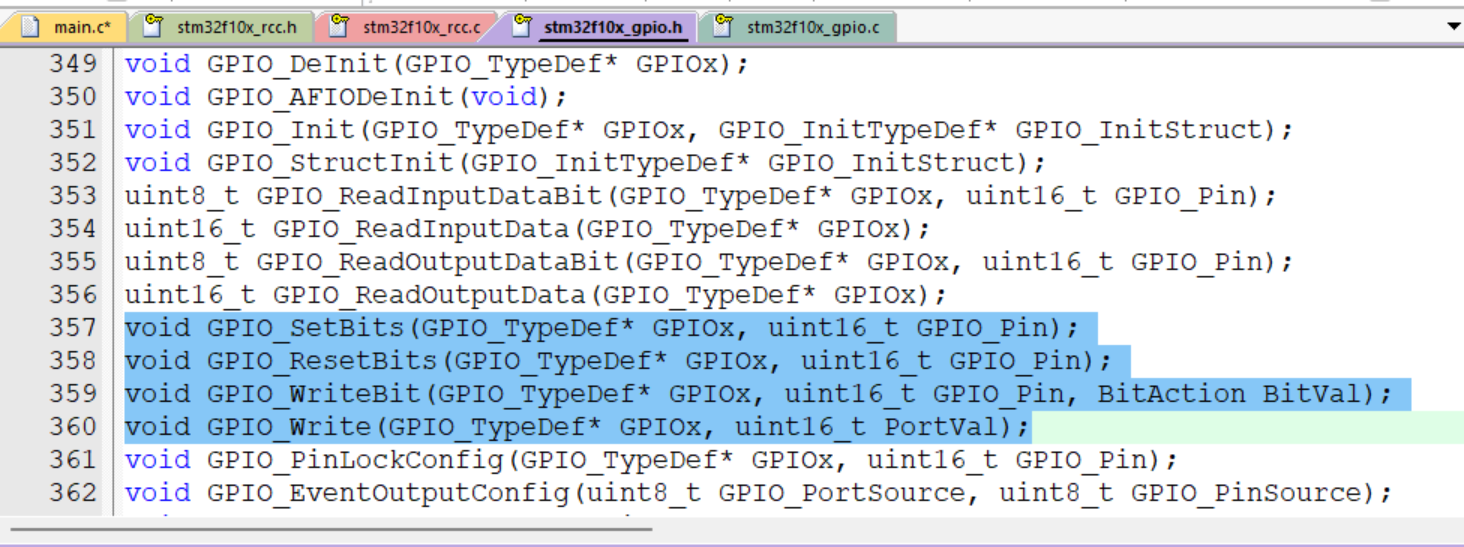

本小节我们只介绍这四个GPIO的输出函数
- GPIO_SetBits,第一个参数是GPIOx，第二个参数是GPIO_Pin,这个函数可以把指定的端口设置为高电平
- GPIO_ResetBits,参数和1相同，但是把指定的端口设置为低电平
- GPIO_WriteBit,这个函数有三个参数，前两个也是指定端口的，第三个是BitValue，这里是根据第三个参数的值来设置指定的端口
- GPIO_Write,第一个参数是GPIOx，选择外设，第二个参数是PortValue，Port就是端口的意思，这个函数可以同时对16个端口进行写入操作
我们分别用一下试试
GPIO_ResetBits

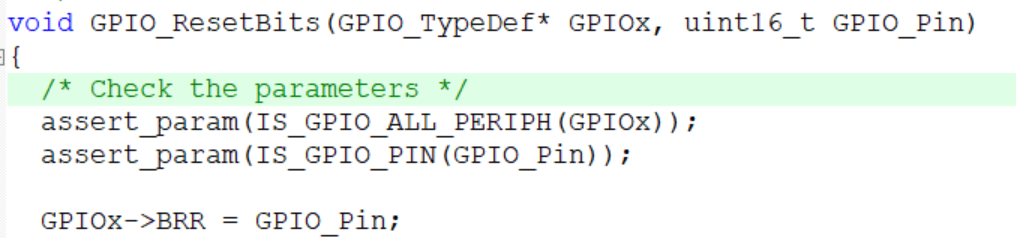

先看该函数的定义，第一个参数是选择哪一个外设，我们选GPIOA，第二个选择哪个端口，我们选PA0，即GPIO_Pin_0

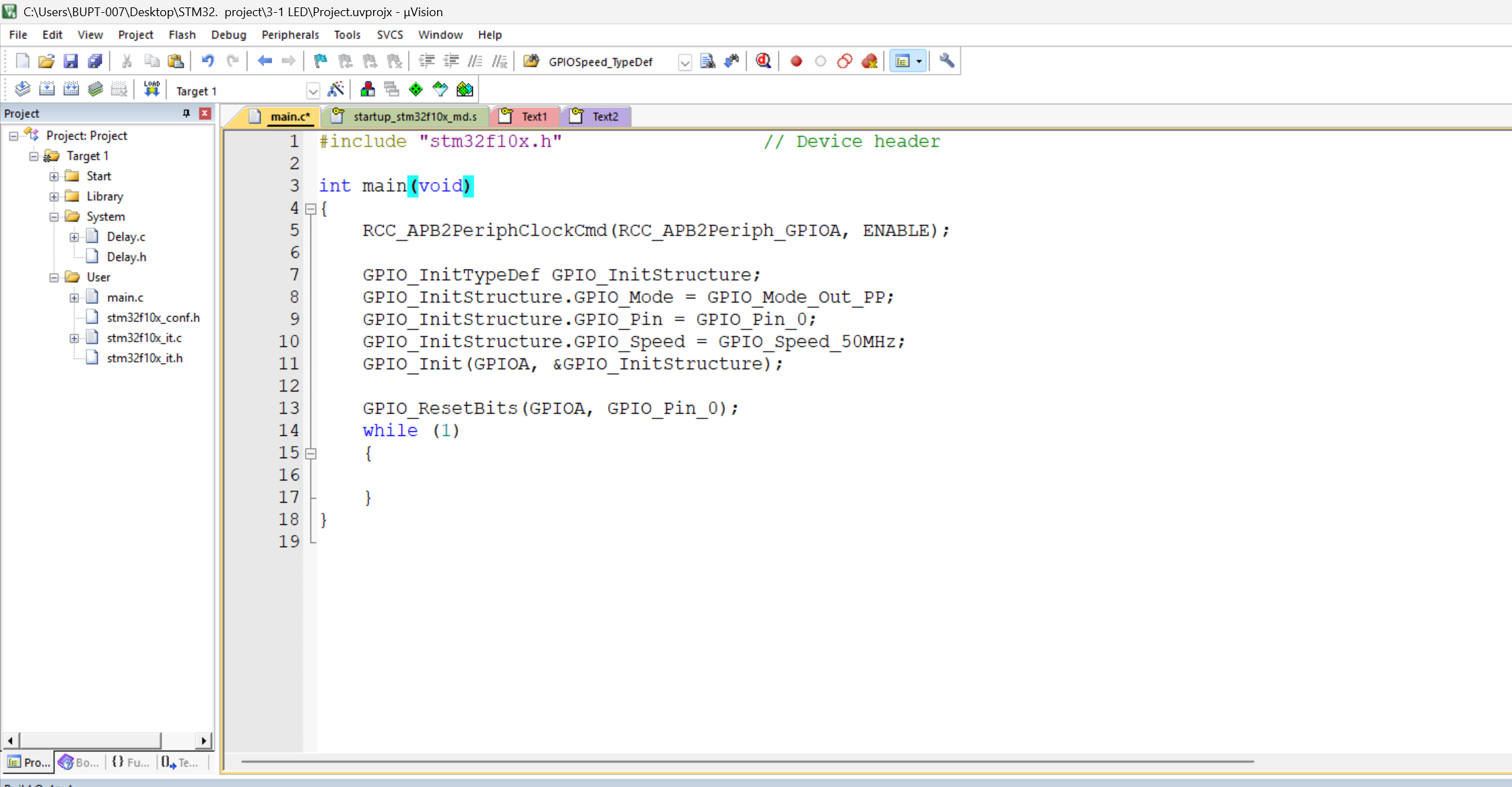

最后代码是这样的

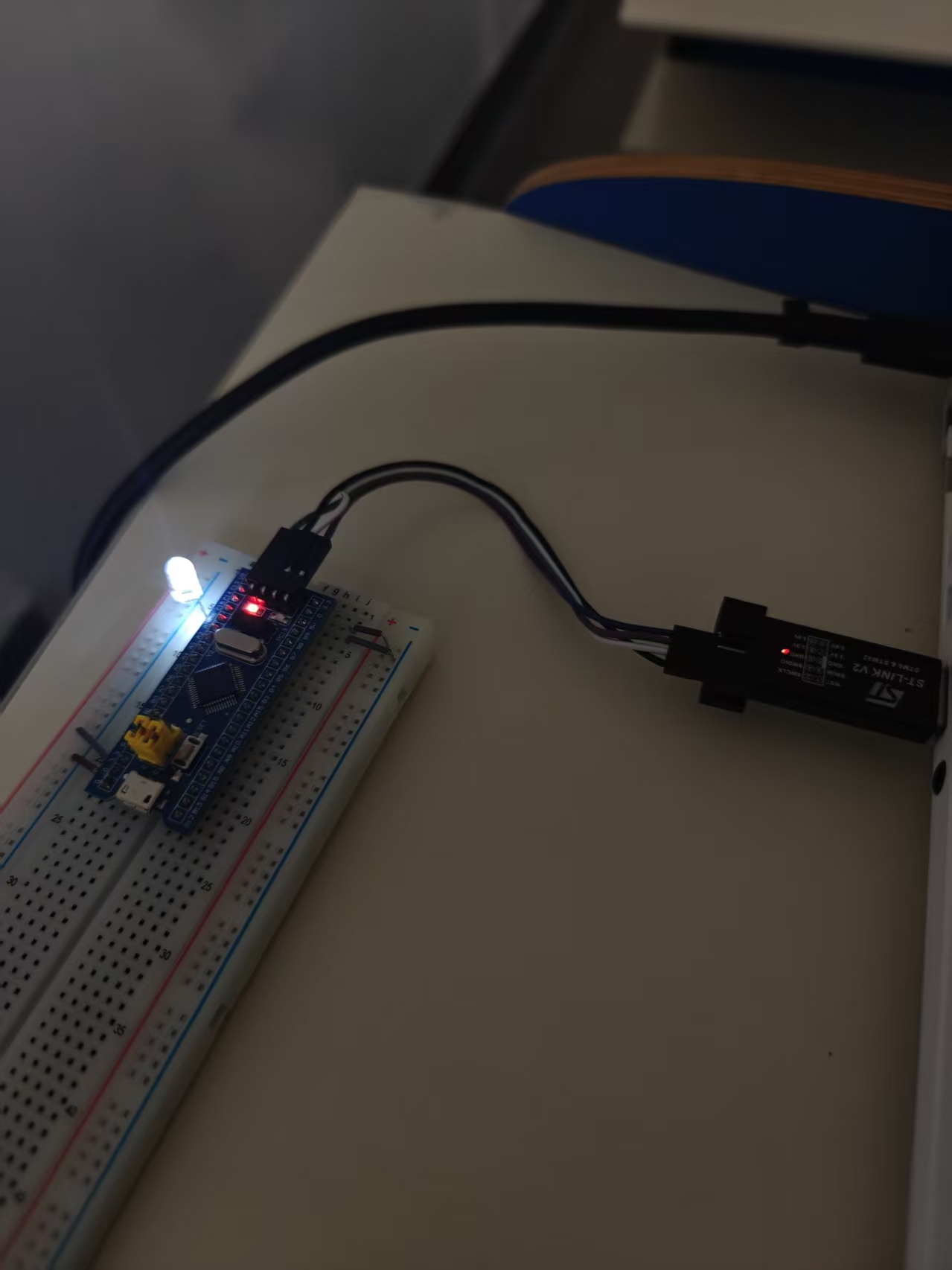

经过博主的一顿debug，终于是点亮了LED
这说明我们端口配置的没问题，而且PA0已经输出了低电平
GPIO_SetBits
可以看到输出高电平的时候就不亮了
GPIO_WriteBit

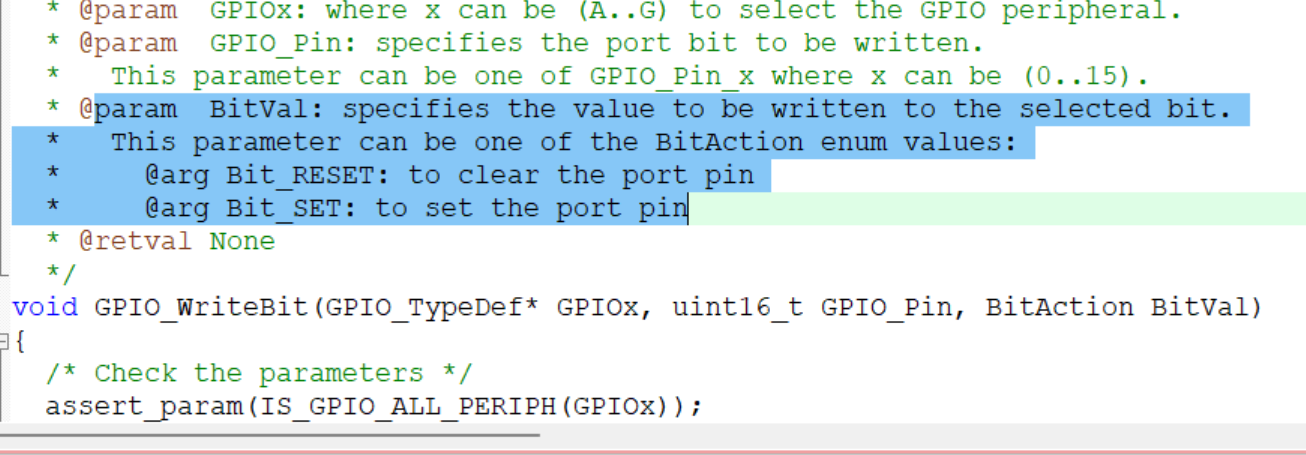

前两个参数是一样的，我们跳转一下定义看第三个参数
第三个参数是BitVal
- 取Bit_RESET，清除端口值，也就是置低电平
- 取Bit_SET，设置端口值，也就是置高电平
我们先试试Bit_RESET，低电平
可以看到LED灯又亮起来了
再试试Bit_SET，LED熄灭
前三个输出函数（GPIO_ResetBits，GPIO_SetBits，GPIO_WriteBit）我们介绍完毕，GPIO_Write我们在下一个例程介绍

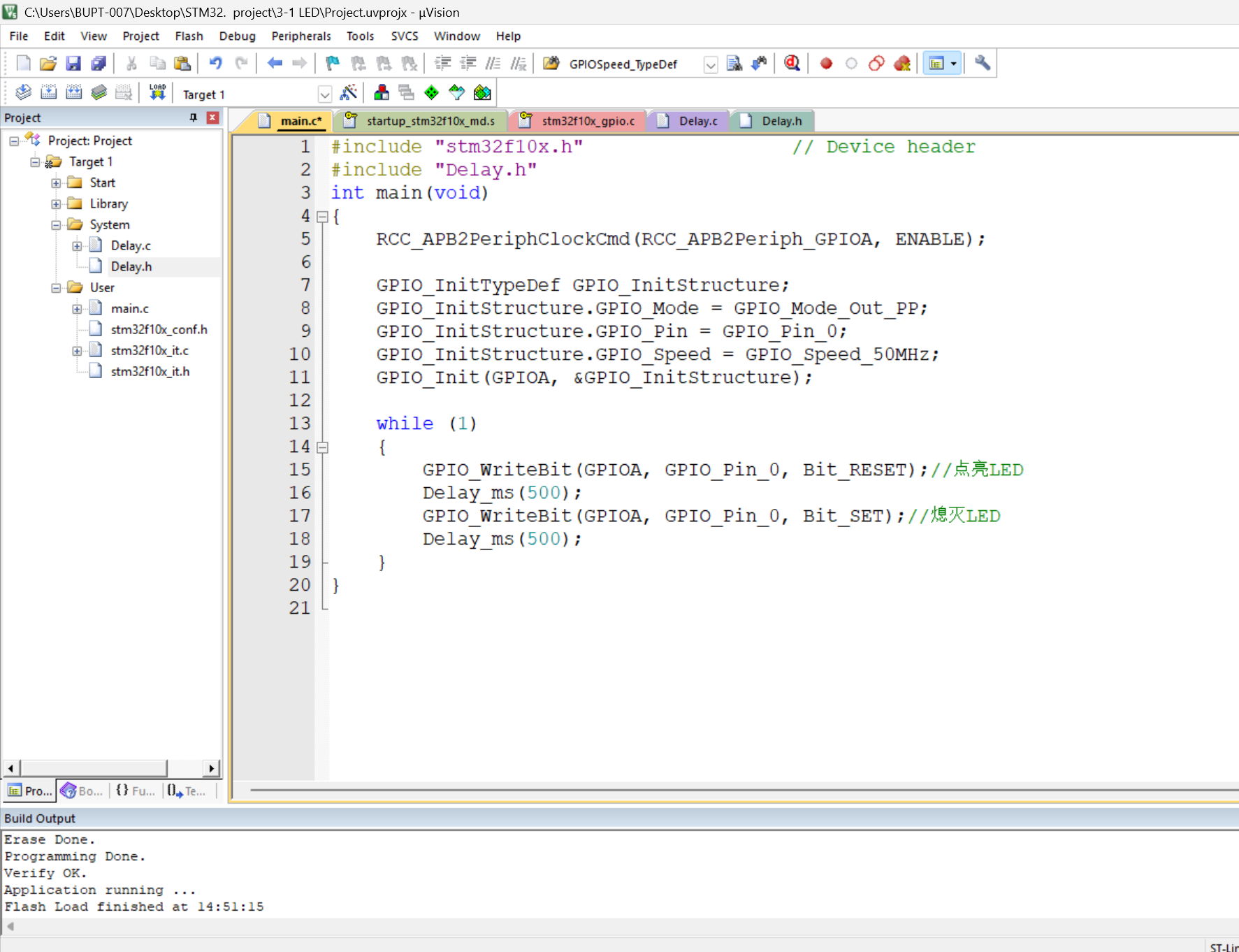

LED闪烁
为了实现LED闪烁，我们就需要在 主循环 里，写上
点亮LED，延时一段时间
熄灭LED，延时一段时间
这样的逻辑
我们根据视频教程，把延时函数添加到工程里来
这里用的是一个输出函数GPIO_WriteBit的两种参数类型代表点亮和熄灭
我们也可以用两个输出函数GPIO_ResetBits和GPIO_SetBits分别代表点亮和熄灭
如果我们非要给一个数，1是高电平，0是低电平，这样怎么办呢？
我们可以加上一个BitAction把他们的变量类型强制转换，达到类似的效果
LED闪烁
最后我们再研究一下 推挽输出 和 开漏输出 的 驱动 问题
推挽模式下，高低电平都是有驱动能力的，这时正反接LED都能亮（但是为啥博主反接LED搞半天也亮不起来）
开漏模式下，仅有低电平有驱动能力
LED流水灯
外设时钟是一样的，不用变，不过我们在LED闪烁工程只初始化了一个端口，而现在我们要初始化八个端口PA0~7

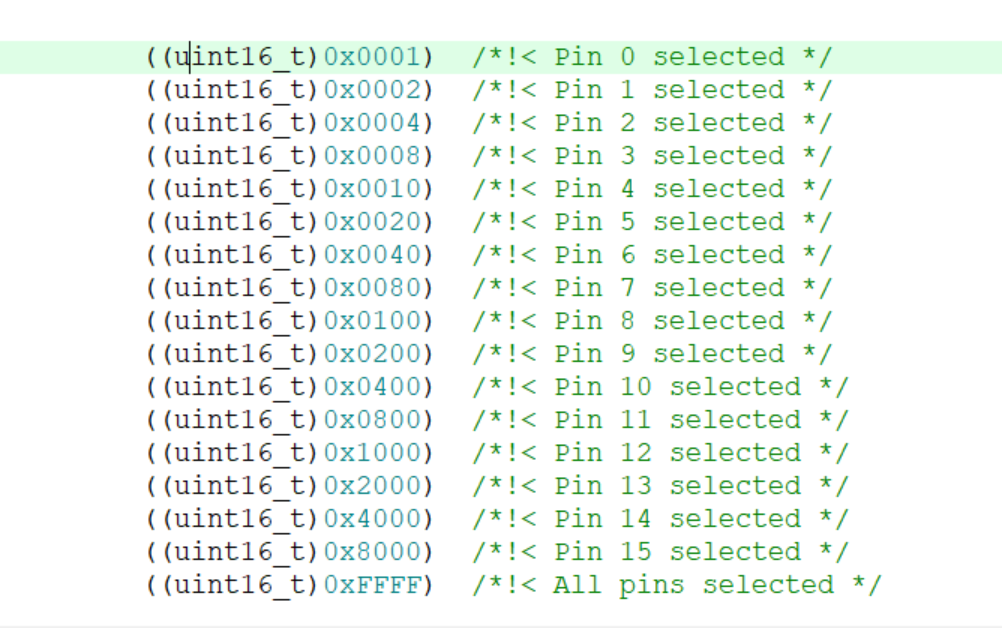

我们可以利用按位或的操作，进行批量选中
其实批量选中外设，引脚等等也可以利用按位或的操作
为了省事，我们干脆把所有端口都设置成推挽输出模式
并且为了同时控制所有端口，我们就可以使用GPIO_Write这个函数了
我们跳转到这个函数的定义，把它的参数填充完毕
注意它的第二个参数PortVal，意思是指定写到输出数据寄存器的值
就是直接写到GPIO的ODR寄存器中的

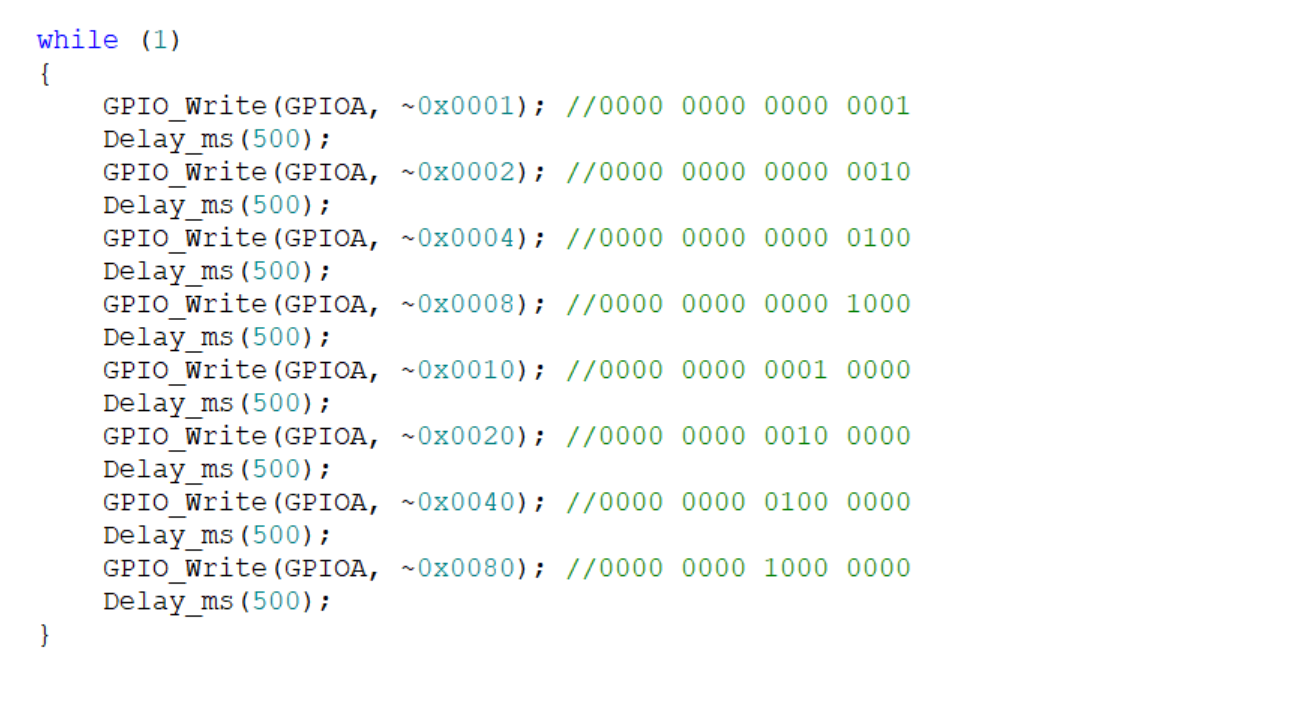

所以我们直接这样写8个GPIO_Write函数
0x0010就是16，对应二进制就是0100
因为是低电平点亮方式，所以需要按位取反，表示该端口运转，其他端口不运转
流水灯
蜂鸣器

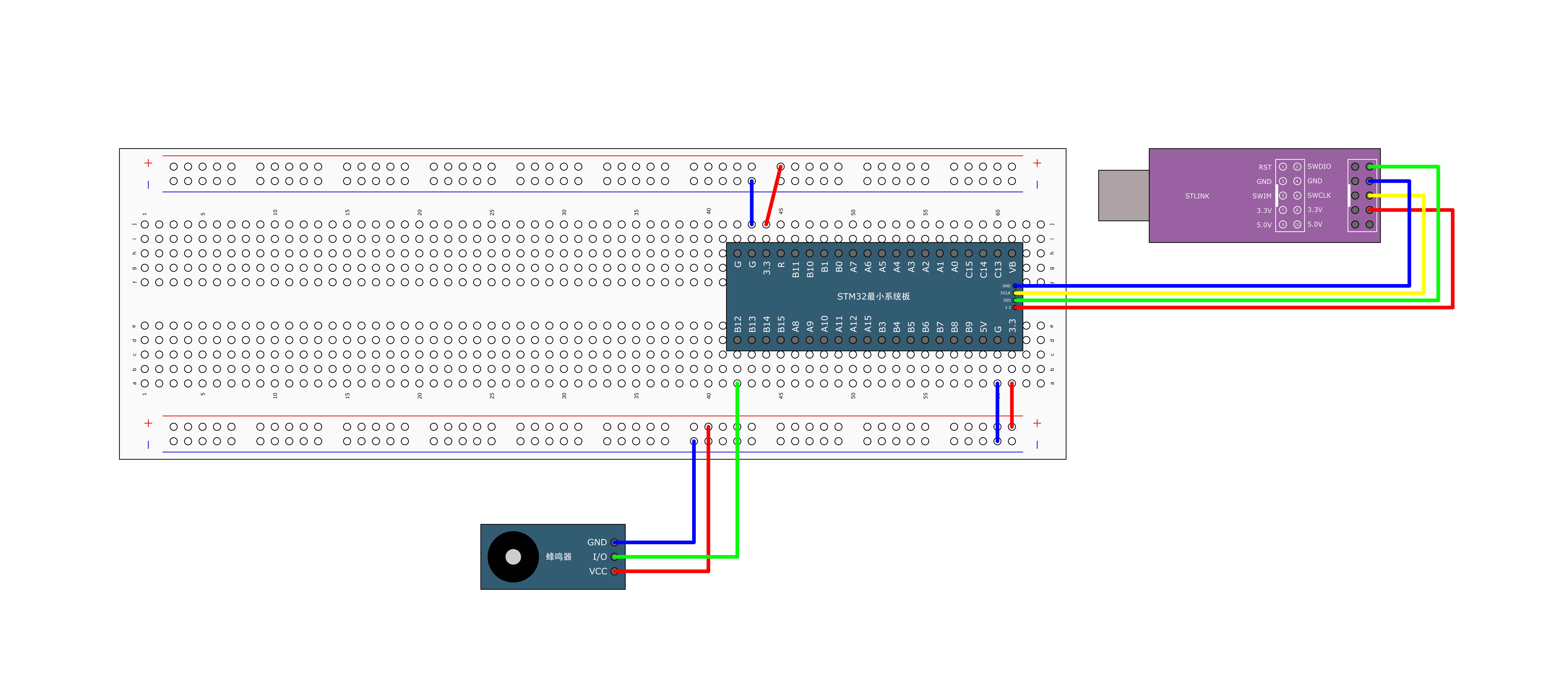

我们先看一下接线图
这个VCC正极接到正极供电孔，GND负极接到负极供电孔，然后I/O控制极就随便选择一个IO口接上就行了，A15、B3、B4这三个口暂时先别选，我们从引脚定义图可以看到，这三个口默认是JTAG的调试端口
我们按照视频进行操作
最终效果（上传中）
使用库函数的方法
Method 1

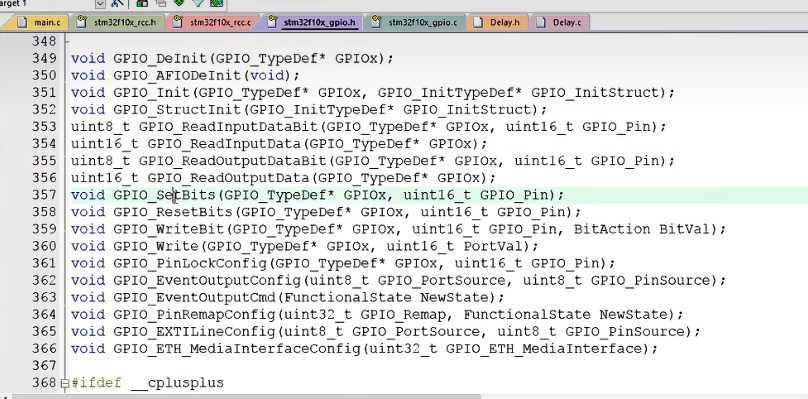

打开.h的文件的最后，看看都有哪些函数，以gpio.h文件为例，右键转到定义，查看一下函数和参数的用法。
可以下一个有道词典，方便查词
Method 2

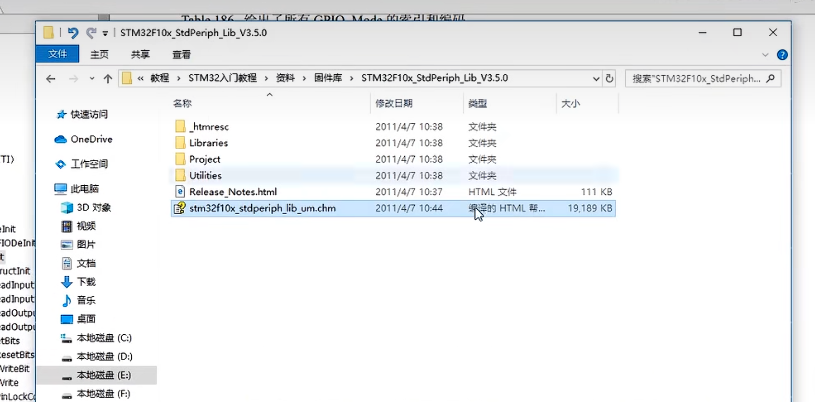

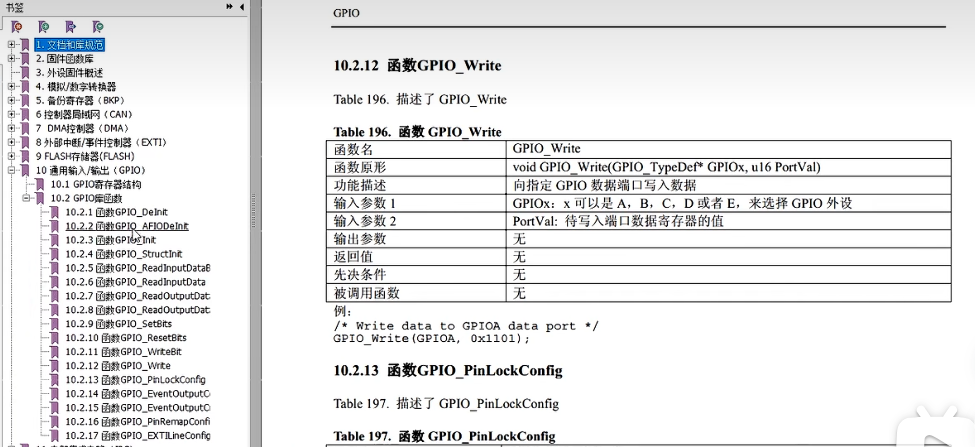

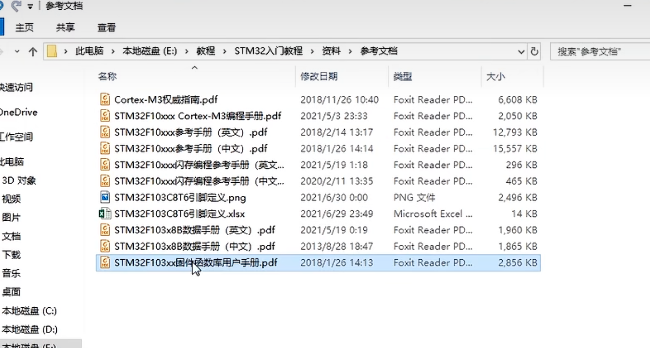

打开up主提供的“参考文档”里面的这个库函数用户手册
这里面有所有库函数的使用方法，是中文
里面还有例子，用的时候直接复制就行
不过这个用户手册并不对应我们现在用的这个库函数的版本
我们使用的库函数是V3.5.0版本的，部分用法有差异
不过也可以看官方提供的，英文版本
Method 3
利用搜索引擎，参考别人的代码
下节预告：学习GPIO的输入部分
