UDS中时间参数相关

分为应用层和网络层

具体的分析参考一文搞懂UDS的各种时间参数 – CN知EV

网络层

相关定义

参数	全称/描述	控制方	主要作用	默认值/范围
N_As	发送帧间分离时间	发送方	控制发送节奏，防止淹没总线	典型值：20ms
N_Ar	接收帧间分离时间	接收方	检测传输超时	典型值：25ms
N_Bs	流控制帧等待超时	发送方	防止无限等待流控制帧	典型值：1000ms
N_Br	接收就绪时间	接收方	准备接收下一块数据的时间	-
STmin	最小分离时间	接收方 (通过FC帧)	精确控制CF帧的流入速率	0-127ms (0x00-0x7F)
N_Cs	客户端请求超时	客户端 (应用层)	确保整个请求有响应	厂商定义

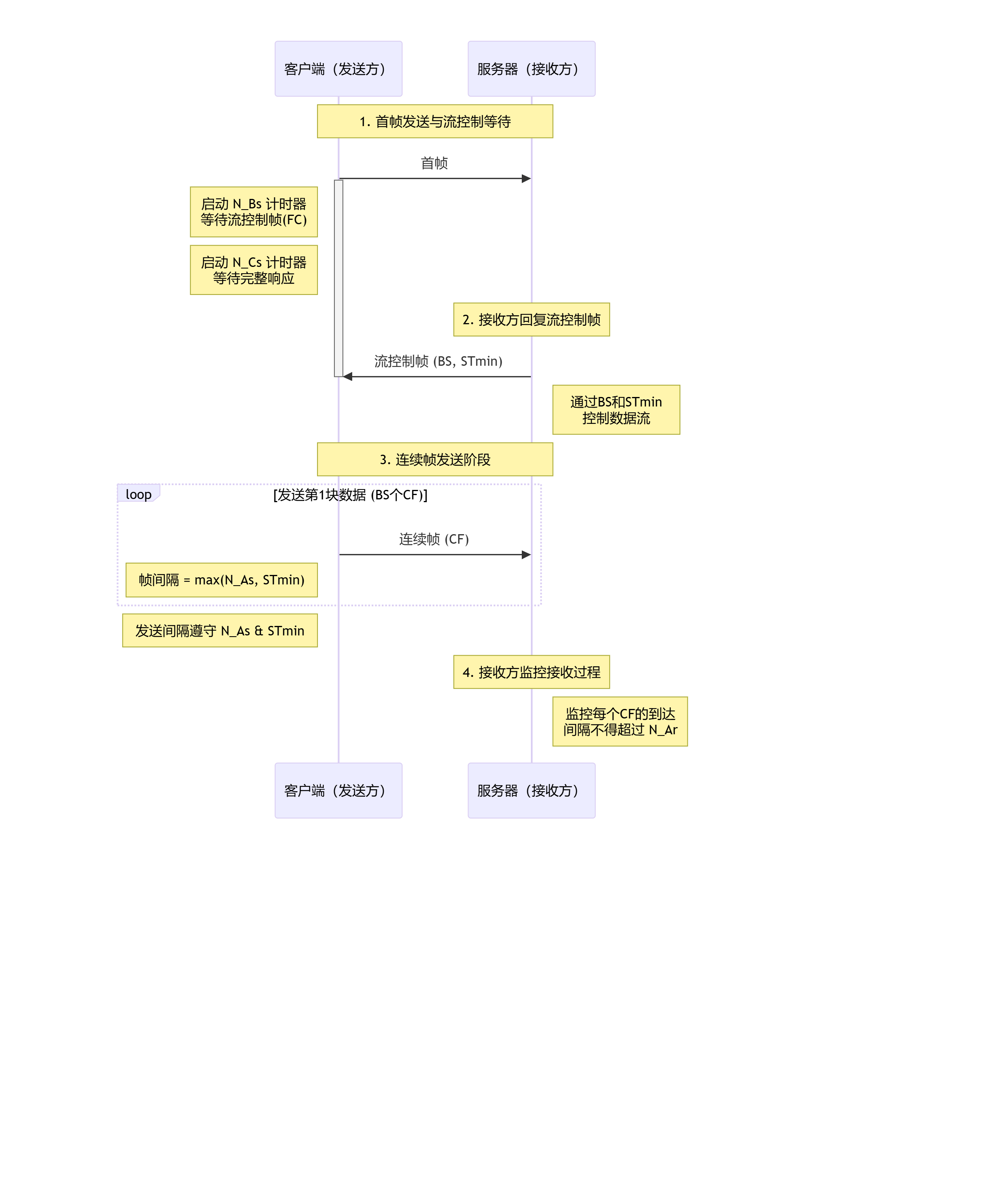

如图所示

1. N_As (发送帧间分离时间)

• 定义：发送方在发送两个连续帧之间必须插入的最小时间间隔。

• 谁遵守：发送方（无论是客户端还是服务器，谁发多帧谁遵守）。

• 用途：

  • 防止发送方以过快的速度淹没总线，给其他报文和接收方的处理留出时间。

  • 确保总线负载在可控范围内。

• 实际应用：发送方在发送完一个CF后，必须等待至少N_As时间，才能发送下一个CF。这个时间通常由CAN驱动或控制器硬件来保证。

2. N_Ar (接收帧间分离时间)

• 定义：接收方在等待下一个连续帧时，所允许的最大时间。

• 谁遵守：接收方。

• 用途：

  • 检测传输中断。如果接收方在收到一个CF之后，超过N_Ar时间还没有收到下一个CF，它就认为本次多帧传输失败。

  • 随后，接收方会向上层报告一个超时错误（如 N_TIMEOUT_A），并丢弃已接收到的部分数据。

• 关系：N_Ar > N_As。这很好理解，接收方的等待时间必须大于发送方的发送间隔，否则会误判为超时。

3. N_Bs (流控制帧等待超时)

• 定义：发送方在发送首帧之后，等待接收方回复流控制帧的最大时间。

• 谁遵守：发送方。

• 用途：

  • 防止因为流控制帧丢失或接收方故障，导致发送方无限期地等待下去。

  • 如果超过N_Bs时间仍未收到流控制帧，发送方将中止本次传输，并上报超时错误（如 N_TIMEOUT_Bs）。

• 值：这个值通常设置得较大（如1000ms），因为接收方可能需要一些时间来准备资源（如分配缓冲区）。

4. STmin (最小分离时间)

• 定义：由接收方通过流控制帧动态告知发送方的、希望发送方遵守的最小连续帧间隔。

• 谁遵守：发送方（必须遵守接收方的要求）。

• 用途：

  • 接收方根据自身的处理能力、缓冲区状态和CPU负载，动态地控制数据流的输入速率。

  • 如果接收方正在处理高优先级任务，可以通过增大STmin来降低诊断数据流入的速度。

• 实际间隔：发送方最终采用的CF间隔是 max(N_As, STmin)。即取自身硬件限制和接收方要求中的较大值。

  • 例：N_As = 5ms, STmin = 10ms -> 实际间隔为 10ms。

  • 例：N_As = 5ms, STmin = 0ms -> 实际间隔为 5ms。

5. N_Cs (客户端请求超时)

• 定义：这是应用层和网络层的一个衔接点。指客户端从发送完请求消息到开始接收响应消息的第一个帧（可以是SF, FF或FC）所等待的最大时间。

• 谁遵守：客户端（诊断仪）。

• 用途：判断服务器（ECU）是否“活着”并对请求做出了响应。如果超时，诊断仪会报“无响应”错误

总结与工作流程

可以把这些时间参数想象成一场有序的对话：

1. 发起请求：客户端发送首帧（FF），并启动 N_Bs（等待对方说“请讲”）和 N_Cs（等待对方完整回答）计时器。

2. 流量调控：服务器回复流控制帧（FC），其中包含 STmin（“请以这个速度说”）和BS（“每次说这么多句”）。

3. 数据传输：客户端以 max(N_As, STmin) 的间隔（“按我最快的能力或你要求的速度，取慢的那个”）连续发送CF。服务器则用 N_Ar 来监控每一句是否及时到达（“有没有卡壳？”）。

4. 流程重复：如果数据没发完，服务器会再次发送FC（流程回到第2步），直到所有数据发送完毕。

应用层

应用层时间参数

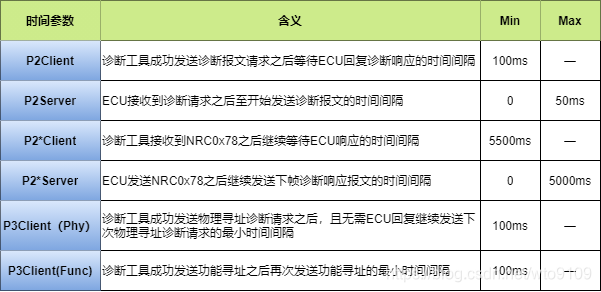

在ISO-15765-3标准中针对Tester以及Server列出了3对P时间参数，分别为*P2Client、P2Server、P2*Client、P2 Server、P3Client(Phy) 、P3Client(Func)。

为了较好的比较这六者之间的关系
