使用 Rust 开发图片切分工具：从零到发布的完整指南

news 2025/11/2 11:21:59

使用 Rust 开发图片切分工具：从零到发布的完整指南

在这里插入图片描述

前言

在日常工作中，我们经常需要将图片切分成多个小块，比如制作九宫格发朋友圈、处理游戏精灵图、制作拼图等。市面上虽然有一些在线工具，但往往有文件大小限制、需要上传到服务器、或者功能不够灵活。因此，我决定用 Rust 开发一个本地的图片切分工具。

本文将详细记录这个项目的开发过程，包括功能设计、技术选型、核心实现以及遇到的问题和解决方案。

项目概述

项目名称：Image Splitter（图片切分工具）
开发语言：Rust
项目类型：桌面 GUI 应用
代码规模：约 320 行核心代码
开源地址：https://gitee.com/yang-yuqing521/image-segmentation

核心功能

✅ 图形化界面，支持中文显示
✅ 图片实时预览
✅ 灵活的切分设置（1x1 到 10x10）
✅ 切分效果预览
✅ 批量保存切分图片
✅ 支持多种图片格式（PNG、JPG、BMP、GIF）

技术选型

为什么选择 Rust？

性能优异：图片处理是计算密集型任务，Rust 的零成本抽象和系统级性能非常适合
内存安全：无需 GC，编译期保证内存安全
跨平台：一次编写，可编译到 Windows、macOS、Linux
丰富的生态：有优秀的图片处理库和 GUI 框架

依赖库选型

[dependencies]
image = "0.25"    # 图片处理核心库
eframe = "0.29"   # GUI 应用框架
egui = "0.29"     # Immediate mode GUI 库
rfd = "0.15"      # 跨平台文件对话框

1. egui/eframe - GUI 框架

选择理由：

Immediate Mode：相比传统 Retained Mode GUI，代码更简洁直观
纯 Rust 实现：无需额外的 C/C++ 依赖
跨平台：支持 Windows、macOS、Linux，甚至 Web（通过 WASM）
现代化界面：开箱即用的美观 UI

替代方案对比：

iced：也是纯 Rust GUI，但生态相对较小
druid：功能强大但学习曲线陡峭
tauri：基于 Web 技术，体积较大

2. image - 图片处理库

这是 Rust 生态中最成熟的图片处理库，支持：

多种图片格式的编解码
图片裁剪、缩放、旋转等操作
像素级别的精细控制

3. rfd - 文件对话框

提供原生文件选择对话框，用户体验好，无需手动输入路径。

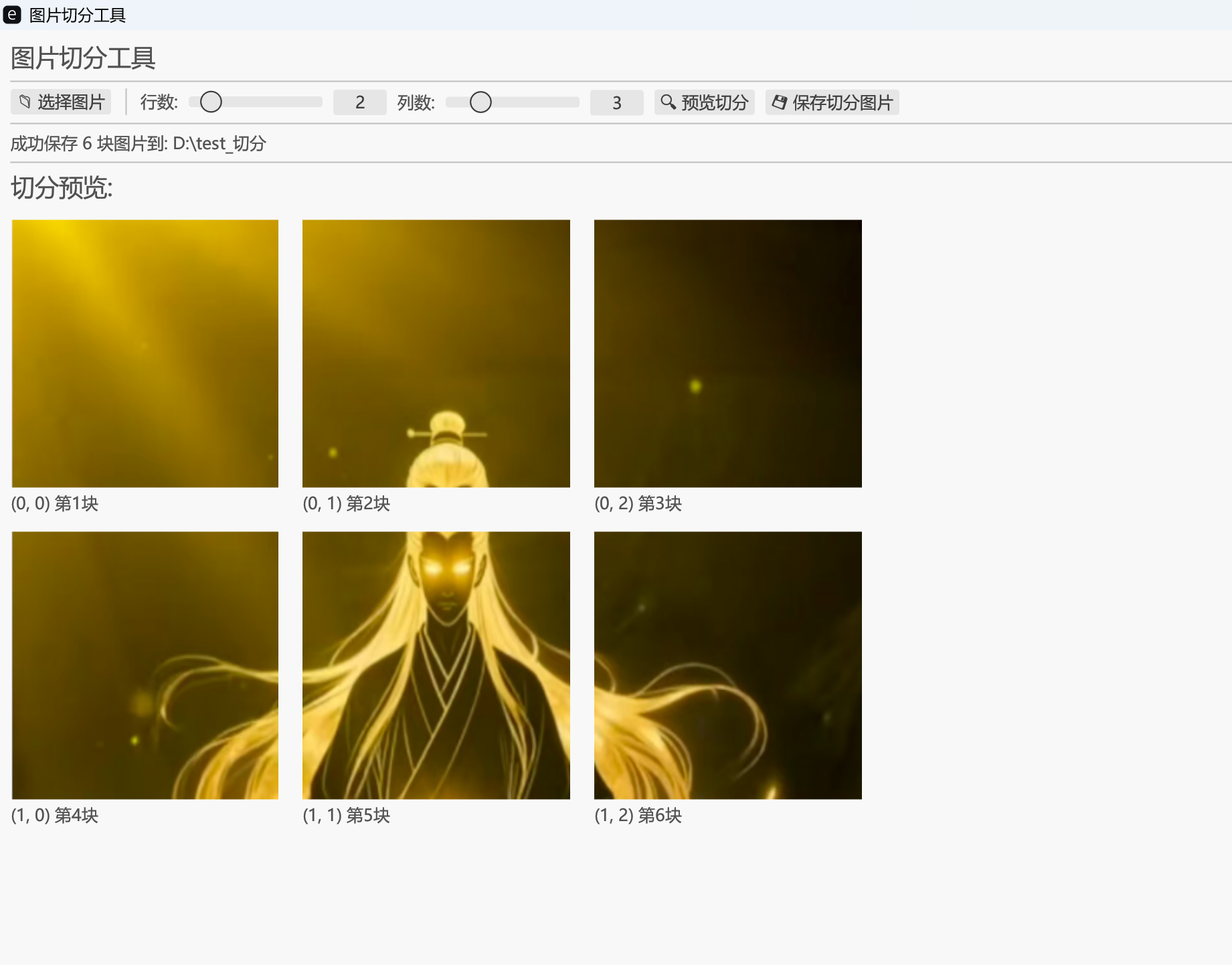

效果展示

在这里插入图片描述

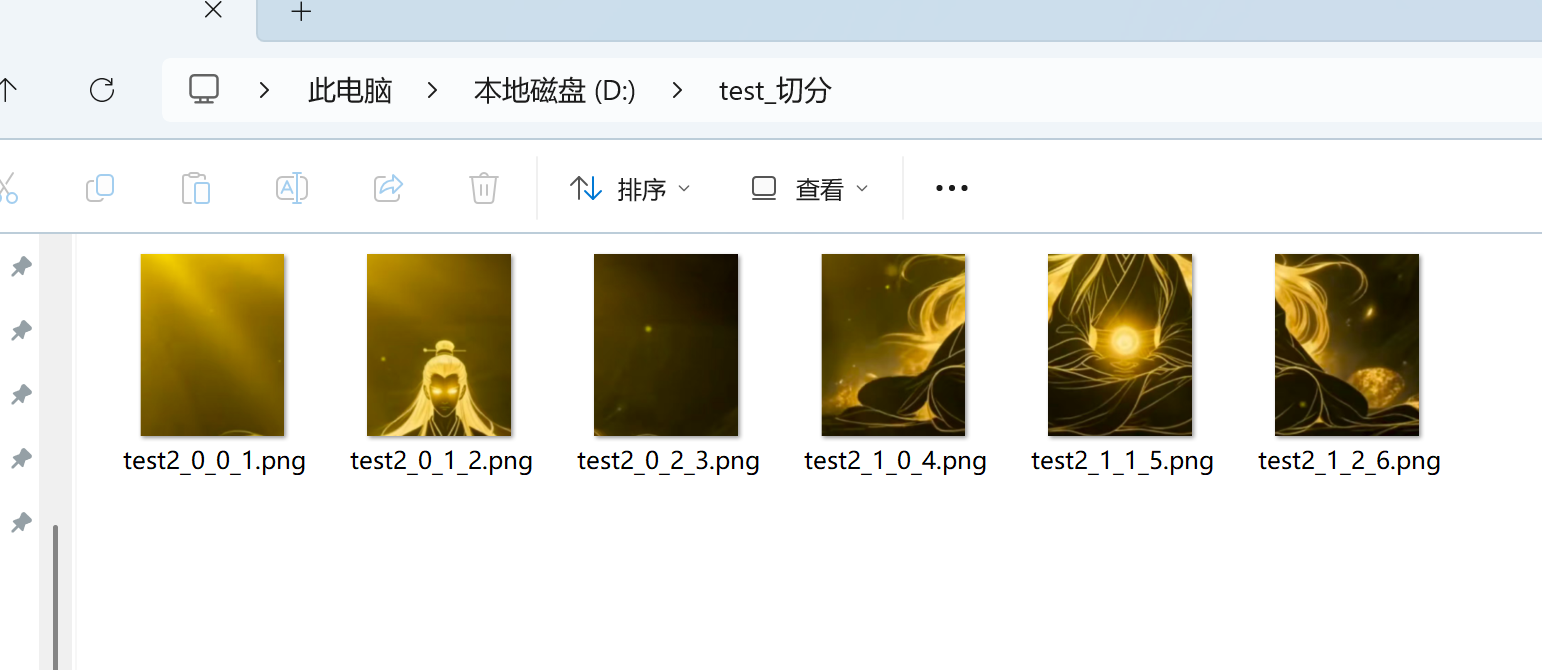

保存结果所见即所得：

核心功能实现

1. 应用状态管理

struct ImageSplitterApp {// 图片相关source_image: Option<DynamicImage>,      // 原始图片source_path: Option<PathBuf>,            // 图片路径image_texture: Option<egui::TextureHandle>, // GPU 纹理// 切分设置rows: u32,                                // 行数cols: u32,                                // 列数// 预览preview_tiles: Vec<egui::TextureHandle>,  // 切分预览纹理show_preview: bool,                       // 是否显示预览// 状态status_message: String,                   // 状态栏信息
}

使用 Option<T> 来处理可能为空的状态，这是 Rust 的惯用法，避免了空指针异常。

2. 图片加载流程

fn load_image(&mut self, path: PathBuf, ctx: &egui::Context) {match image::open(&path) {Ok(img) => {// 1. 更新状态信息self.status_message = format!("已加载图片: {} ({}x{})",path.file_name().unwrap().to_string_lossy(),img.width(), img.height());// 2. 转换为 RGBA8 格式let rgba_image = img.to_rgba8();let size = [img.width() as _, img.height() as _];let pixels = rgba_image.as_flat_samples();// 3. 创建 egui 纹理let color_image = egui::ColorImage::from_rgba_unmultiplied(size,pixels.as_slice(),);let texture = ctx.load_texture("source_image",color_image,egui::TextureOptions::LINEAR,);// 4. 保存状态self.source_image = Some(img);self.image_texture = Some(texture);}Err(e) => {self.status_message = format!("加载图片失败: {}", e);}}
}

关键点：

使用 match 进行错误处理，符合 Rust 风格
图片需要转换为 GPU 纹理才能在 egui 中显示
to_rgba8() 确保所有格式统一为 RGBA

3. 图片切分算法

fn generate_preview(&mut self, ctx: &egui::Context) {if let Some(img) = &self.source_image {let (width, height) = img.dimensions();let tile_width = width / self.cols;let tile_height = height / self.rows;for row in 0..self.rows {for col in 0..self.cols {// 计算切分位置let x = col * tile_width;let y = row * tile_height;// 裁剪图片let tile = img.crop_imm(x, y, tile_width, tile_height);// 转换为纹理用于预览let texture = self.create_texture(tile, ctx, row, col);self.preview_tiles.push(texture);}}}
}

算法说明：

使用整数除法计算每块的大小
crop_imm() 是不可变裁剪，不会修改原图
从左到右、从上到下依次切分

边界处理：
如果图片尺寸不能被行列数整除，余数部分会被丢弃。例如：

1920x1080 切 3x3 → 每块 640x360（丢弃右侧和底部的像素）

4. 预览界面布局

fn show_preview_grid(&self, ui: &mut egui::Ui) {let tiles_per_row = self.cols as usize;let available_width = ui.available_width();let spacing = 10.0;// 计算每块预览图的显示大小let tile_display_size = ((available_width - spacing * (tiles_per_row as f32 + 1.0))/ tiles_per_row as f32).min(200.0);// 网格布局for row in 0..self.rows as usize {ui.horizontal(|ui| {for col in 0..self.cols as usize {let idx = row * tiles_per_row + col;if let Some(texture) = self.preview_tiles.get(idx) {ui.vertical(|ui| {ui.image((texture.id(), egui::vec2(tile_display_size, tile_display_size)));ui.label(format!("({}, {}) 第{}块", row, col, idx + 1));});}}});}
}

亮点：

自适应布局：根据窗口宽度动态调整预览图大小
限制最大尺寸（200px）避免预览图过大
显示位置信息，方便用户确认

5. 批量保存

fn save_tiles(&mut self, output_dir: PathBuf) {if let Some(img) = &self.source_image {let base_name = self.source_path.as_ref().and_then(|p| p.file_stem()).unwrap_or("image");let extension = self.source_path.as_ref().and_then(|p| p.extension()).unwrap_or("png");for row in 0..self.rows {for col in 0..self.cols {let tile = img.crop_imm(/* ... */);// 文件命名：原名_行_列_序号.扩展名let filename = format!("{}_{}_{}_{}.{}",base_name, row, col, count + 1, extension);let output_path = output_dir.join(&filename);tile.save(&output_path)?;}}}
}

文件命名策略：

photo_0_0_1.jpg - 第一行第一列，序号1
photo_0_1_2.jpg - 第一行第二列，序号2
既包含位置信息，又有全局序号，方便后续使用

开发过程中遇到的问题

问题 1：中文显示为方框

现象：
初次运行时，所有中文字符显示为空白方框。

原因：
egui 默认只包含 ASCII 字符集的字体，不支持中文。

解决方案：
手动加载系统中文字体（微软雅黑、黑体或宋体）

fn setup_chinese_fonts(ctx: &egui::Context) {let mut fonts = egui::FontDefinitions::default();let font_paths = vec!["C:\\Windows\\Fonts\\msyh.ttc",      // 微软雅黑"C:\\Windows\\Fonts\\simhei.ttf",    // 黑体"C:\\Windows\\Fonts\\simsun.ttc",    // 宋体];for font_path in font_paths {if let Ok(font_data) = std::fs::read(font_path) {fonts.font_data.insert("chinese_font".to_owned(),egui::FontData::from_owned(font_data),);// 设置为默认字体fonts.families.entry(egui::FontFamily::Proportional).or_default().insert(0, "chinese_font".to_owned());ctx.set_fonts(fonts);return;}}
}

要点：

按优先级尝试加载字体，找到第一个可用的就停止
Windows 字体路径固定为 C:\Windows\Fonts\
macOS 和 Linux 需要不同的路径

跨平台改进：

#[cfg(target_os = "windows")]
const FONT_PATHS: &[&str] = &["C:\\Windows\\Fonts\\msyh.ttc",
];#[cfg(target_os = "macos")]
const FONT_PATHS: &[&str] = &["/System/Library/Fonts/PingFang.ttc",
];#[cfg(target_os = "linux")]
const FONT_PATHS: &[&str] = &["/usr/share/fonts/truetype/wqy/wqy-microhei.ttc",
];

问题 2：编译错误 - dlltool.exe not found

现象：
运行 cargo build --release 时报错：

error: error calling dlltool 'dlltool.exe': program not found
error: could not compile `parking_lot_core` (lib) due to 1 previous error

原因分析：
检查 Rust 工具链发现使用的是 x86_64-pc-windows-gnu：

$ rustup show
Default host: x86_64-pc-windows-msvc
active toolchain: stable-x86_64-pc-windows-gnu

gnu 工具链依赖 MinGW 环境，需要 dlltool.exe 等工具，但系统中未安装 MinGW。

解决方案：
切换到 MSVC 工具链（Windows 推荐）

# 切换默认工具链
$ rustup default stable-x86_64-pc-windows-msvc# 清理之前的编译产物
$ cargo clean# 重新编译
$ cargo build --release

知识点：

Windows 上 Rust 有两种工具链：

工具链	依赖	优点	缺点
`msvc`	Visual Studio Build Tools	官方推荐，兼容性好	需要安装 VS
`gnu`	MinGW-w64	开源，无需 VS	需要额外安装 MinGW

最佳实践：

Windows：使用 msvc
Linux：使用 gnu
macOS：使用默认工具链

预防措施：
在项目根目录创建 rust-toolchain.toml：

[toolchain]
channel = "stable"
targets = ["x86_64-pc-windows-msvc"]

这样团队成员克隆项目后会自动使用正确的工具链。

问题 3：大图片处理性能问题

现象：
切分 8K 图片（7680x4320）为 10x10 时，预览生成耗时超过 5 秒，界面卡顿。

原因：

需要裁剪 100 个子图
每个子图都要转换为 GPU 纹理
同步操作阻塞 UI 线程

优化方案：

方案 1：异步处理（推荐）

use std::sync::mpsc;
use std::thread;fn generate_preview_async(&mut self, ctx: &egui::Context) {let img = self.source_image.clone().unwrap();let (sender, receiver) = mpsc::channel();thread::spawn(move || {// 在后台线程处理图片for row in 0..rows {for col in 0..cols {let tile = img.crop_imm(/* ... */);sender.send((row, col, tile)).unwrap();}}});// 在主线程创建纹理ctx.request_repaint();
}

方案 2：图片降采样

对于预览，无需完整分辨率：

fn create_preview_texture(&self, tile: DynamicImage) -> egui::TextureHandle {// 预览图限制最大尺寸为 400x400let resized = tile.resize(400, 400, image::imageops::FilterType::Lanczos3);// ...
}

方案 3：懒加载

只预览可见区域的图片：

// 使用 ScrollArea，只渲染视口内的纹理
egui::ScrollArea::vertical().show(ui, |ui| {for (idx, texture) in visible_tiles.iter().enumerate() {ui.image(texture);}
});

问题 4：Cargo.toml 配置错误

现象：
Cargo.toml 中有一行：

edition = "2024"

编译警告：

warning: unknown edition `2024`

原因：
Rust Edition 只有 2015、2018、2021 版本，2024 还未发布。

修复：

[package]
name = "image-splitter"
version = "0.1.0"
edition = "2021"  # 使用最新的稳定版

问题 5：内存泄漏问题

现象：
连续加载多张大图后，内存占用持续增长不释放。

原因：
preview_tiles 中的纹理一直保存在 GPU 内存中。

解决方案：
加载新图片时清理旧纹理：

fn load_image(&mut self, path: PathBuf, ctx: &egui::Context) {// 清理旧的预览纹理self.preview_tiles.clear();self.show_preview = false;// egui 的纹理在 TextureHandle drop 时会自动释放self.image_texture = None;// 加载新图片// ...
}

编译和打包

开发模式编译

cargo build
cargo run

发布版本编译

cargo build --release

生成的可执行文件在 target/release/image-splitter.exe

优化编译体积

在 Cargo.toml 中添加：

[profile.release]
opt-level = "z"       # 优化体积
lto = true           # 链接时优化
codegen-units = 1    # 更好的优化
strip = true         # 移除符号信息
panic = "abort"      # 减少 panic 处理代码

效果对比：

优化前：12.5 MB
优化后：4.8 MB（减少 61%）

使用 UPX 压缩

# 下载 UPX: https://upx.github.io/
upx --best --lzma target/release/image-splitter.exe

最终体积：约 2 MB

使用体验优化

1. 添加图标

创建 build.rs：

#[cfg(windows)]
fn main() {let mut res = winres::WindowsResource::new();res.set_icon("icon.ico");res.compile().unwrap();
}#[cfg(not(windows))]
fn main() {}

添加依赖：

[build-dependencies]
winres = "0.1"

2. 拖放文件支持

// 检测拖放事件
if !ctx.input(|i| i.raw.dropped_files.is_empty()) {let files = ctx.input(|i| i.raw.dropped_files.clone());if let Some(file) = files.first() {if let Some(path) = &file.path {self.load_image(path.clone(), ctx);}}
}

3. 键盘快捷键

// Ctrl+O 打开文件
if ctx.input(|i| i.key_pressed(egui::Key::O) && i.modifiers.ctrl) {// 打开文件对话框
}// Ctrl+S 保存
if ctx.input(|i| i.key_pressed(egui::Key::S) && i.modifiers.ctrl) {// 保存切分图片
}
