【内存管理】深入理解CR3寄存器：进程地址空间切换与虚拟内存管理的核心枢纽

news 2025/11/2 10:10:47

获取更多相关的笔试面试题，可收藏系列博文，持续更新中：
C语言|BSP开发|嵌入式软件|Linux驱动|笔试面试题汇总帖

一、CR3寄存器的基础概念

在x86/x86-64架构中，CR3寄存器（Control Register 3）是内存管理单元（MMU）的核心组件之一，也称为页目录基址寄存器（Page Directory Base Register, PDBR）。它存储着当前运行进程的顶级页表的物理地址，是虚拟地址到物理地址转换的起点。

// 在Linux内核中，CR3对应的数据结构
struct mm_struct {pgd_t * pgd;        // 页全局目录（对应CR3的值）atomic_t mm_users;atomic_t mm_count;// ... 其他字段
};

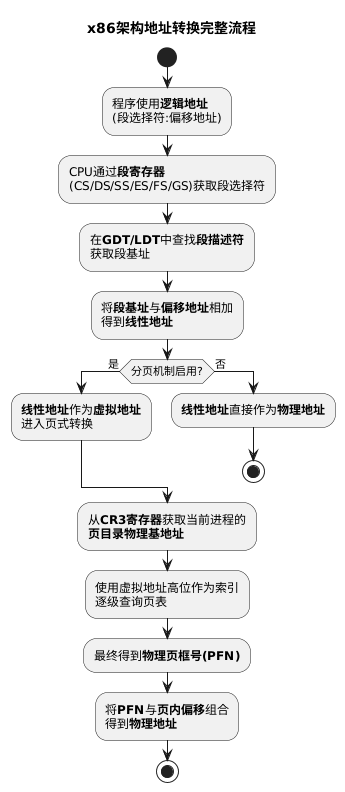

二、CR3在完整地址转换流程中的角色

要理解CR3的作用，我们需要从完整的地址转换流程开始。在x86架构中，地址转换分为两个阶段：段式转换和页式转换。

2.1 段式转换：逻辑地址到线性地址

首先，CPU通过段机制将逻辑地址（程序员看到的地址）转换为线性地址：

逻辑地址 = 段选择符:偏移地址↓ 段式转换
线性地址（虚拟地址）

段寄存器的作用：

CS（代码段）、DS（数据段）、SS（堆栈段）等段寄存器包含段选择符
段选择符在GDT（全局描述符表）或LDT（局部描述符表）中索引段描述符
段描述符包含段基址，与偏移地址相加得到线性地址

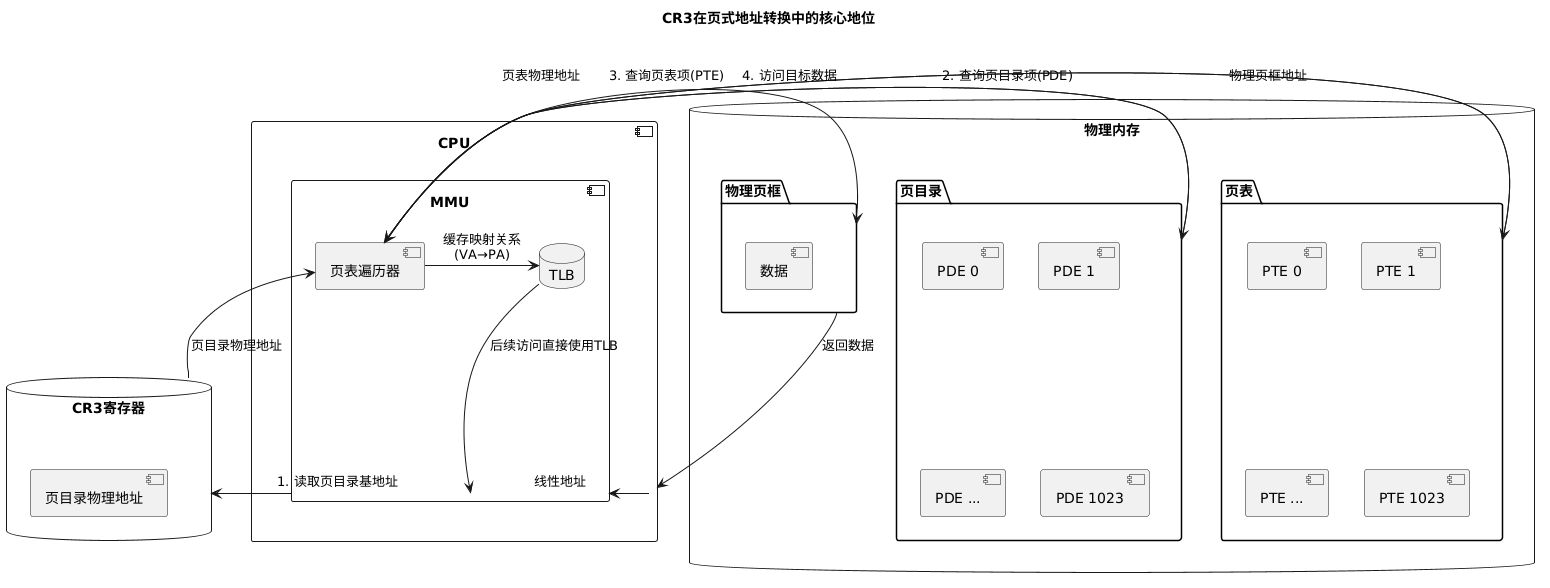

2.2 页式转换：线性地址到物理地址（CR3的核心作用）

在启用分页机制后，线性地址（此时作为虚拟地址）通过页表转换为物理地址。CR3寄存器在这里扮演着关键角色。

以32位系统的2级页表为例：

线性地址 [31:0] 分解为：31-22位：页目录索引 (10位)21-12位：页表索引 (10位) 11-0位：页内偏移 (12位)

转换过程：

CR3 → 页目录物理基地址
页目录基地址 + 页目录索引 → 页表物理基地址
页表基地址 + 页表索引 → 物理页框基地址
物理页框基地址 + 页内偏移 → 最终物理地址

三、进程切换时CR3的切换机制

进程切换是操作系统中最重要的操作之一，而CR3寄存器的切换是实现进程地址空间隔离的关键。

3.1 进程切换的基本流程

当操作系统决定从进程A切换到进程B时：

// 简化的进程切换代码（概念性）
void schedule(void)
{struct task_struct *prev = current;  // 当前进程struct task_struct *next = pick_next_task();  // 选择下一个进程// 上下文切换switch_to(prev, next);
}// 实际的上下文切换（包含CR3切换）
void context_switch(struct task_struct *prev, struct task_struct *next)
{// 1. 切换页表（CR3寄存器）switch_mm(prev->mm, next->mm, next);// 2. 切换处理器状态（寄存器等）switch_to(prev, next, next);
}

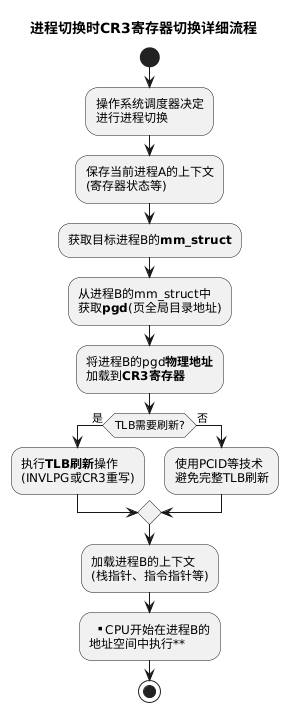

3.2 CR3切换的详细过程

3.3 TLB管理与CR3切换的关系

TLB刷新问题：

当CR3改变时，之前缓存的地址映射可能失效
传统方法：写入CR3会自动清空TLB（除全局页外）
现代优化：使用PCID（Process Context ID）标记TLB条目，避免完全刷新

// Linux内核中实际的CR3切换代码（x86架构）
static inline void switch_mm(struct mm_struct *prev, struct mm_struct *next, struct task_struct *tsk)
{// 获取下一个进程的CR3值（包含可能的PCID）unsigned long cr3 = __get_current_cr3_fast();// 写入CR3寄存器，触发地址空间切换write_cr3(cr3);
}

四、CR3寄存器的具体内容与结构

4.1 CR3寄存器的位域结构

x86-64架构下CR3寄存器的位定义：

63───────────────────────────────────────────────────12 11─────5 4 3 2 1 0
│              PML4表物理基地址 (40-51位)               │   PCID   │  0  │P│P│
│                                                       │         │     │W│C│
│                                                       │         │     │T│D│

各字段说明：

PML4物理基地址（位12-51）
- 存储顶级页表（PML4表）的物理地址
- 由于页表按4KB对齐，低12位为0，因此CR3只存储高40位
- 在64位系统中，实际使用48位虚拟地址，所以PML4基地址使用40位
PCID（Process Context ID，位5-11）
- 进程上下文标识符，用于TLB优化
- 相同PCID的进程可以共享TLB条目，减少刷新
- PCID=0通常用于内核空间
控制位
- PCD（Page-level Cache Disable，位4）：控制页表遍历的缓存
- PWT（Page-level Write-Through，位3）：控制页表遍历的写策略

4.2 不同架构下的CR3格式

32位PAE（物理地址扩展）模式：

CR3: [页目录指针表基地址(24-31位)][保留][PCD][PWT][保留(位5)][PDPT基地址(位6-31)]

32位非PAE模式：

CR3: [页目录基地址(位12-31)][保留][PCD][PWT][保留(位0-4)]

五、CR3在Linux内核中的实际应用

5.1 进程地址空间标识

// Linux内核中获取当前CR3值的函数
static inline unsigned long __get_current_cr3_fast(void)
{unsigned long cr3;// 通过mov指令读取CR3寄存器asm volatile("mov %%cr3, %0" : "=r" (cr3));return cr3;
}// 将CR3值转换为pgd指针（页全局目录）
static inline pgd_t *native_get_shadow_pgd(pgd_t *pgd)
{return (pgd_t *)__get_current_cr3_fast();
}

5.2 进程创建时的CR3初始化

当创建新进程时（通过fork()或exec()）：

// 简化版的进程创建流程
long do_fork(unsigned long clone_flags)
{struct task_struct *p;// 复制或创建新的地址空间p = copy_process(clone_flags, stack_start, stack_size, child_tidptr, NULL, trace);if (!IS_ERR(p)) {// 新进程创建成功，等待调度wake_up_new_task(p);}return PIDTYPE_TGID;
}// 在copy_mm中处理地址空间复制
static int copy_mm(unsigned long clone_flags, struct task_struct *tsk)
{struct mm_struct *mm, *oldmm;oldmm = current->mm;if (clone_flags & CLONE_VM) {// 共享地址空间，CR3不变atomic_inc(&oldmm->mm_users);mm = oldmm;} else {// 创建新的地址空间，生成新的页表mm = dup_mm(tsk);// 新的mm->pgd将用于初始化新进程的CR3}tsk->mm = mm;tsk->active_mm = mm;return 0;
}
