安路FPGA_LED闪烁

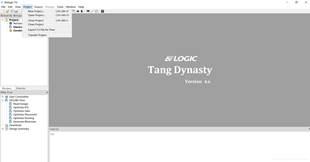

1. 新建工程，选择芯片

2. 编写.v文件，保存为.v格式

C++ module led_test( //input input clk,//时钟 25M input rst_n,//复位,高电平复位 //output output reg [3:0]led ); reg [23:0]cnt_250ms; parameter TIME_250ms = 24'b0101_1111_0101_1110_0001_0000; always@(posedge clk or negedge rst_n) begin if (rst_n == 1'b0) cnt_250ms <= 24'd0; else if (cnt_250ms == TIME_250ms - 1) cnt_250ms <= 24'd0; else cnt_250ms <= cnt_250ms + 24'd1; end always@(posedge clk or negedge rst_n) begin if (rst_n == 1'b0) led <= 8'b0000; else if (cnt_250ms ==TIME_250ms - 1) case(led) 8'b0000: led <= 8'b1111; 8'b1111: led <= 8'b0000; default: led <= 8'b0000; endcase else led <= led; end endmodule

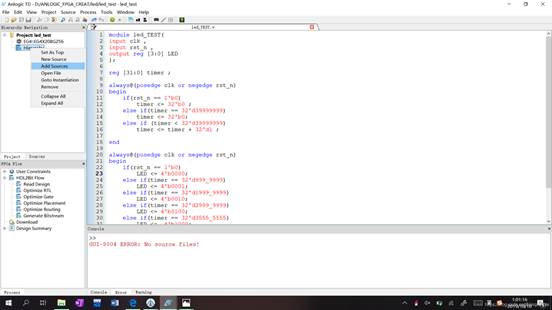

3. hierarchy右键-->Add Source

4. 点RUN编译，并保证无报错。

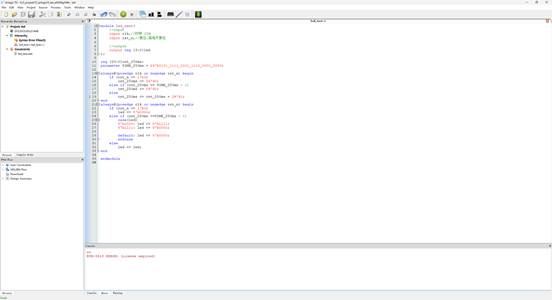

下图左为正常界面，会自动生成bit文件；下图右为报错界面

如果报错License expired，需要去官网下载License

下载地址：https://www.anlogic.com/support/tools-downloads

将上述文件下载，并放到：C:\Anlogic\TD5.0.43066\license

账号：1533**

密码：4147**

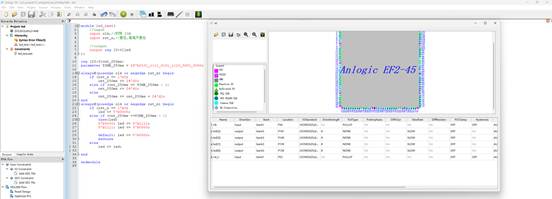

5. 点击Tools，选择 IO constants，分配管脚

6. Download，选择文件下载。

准备工作：JTAGEN管脚需要上拉，再上电

7. 如果无bit文件，可右键Generate bitstream生成

8. 点击refresh刷新并识别USB，成功识别会显示芯片型号

9. 点击add添加bit文件，并高亮选择要烧录的bit文件

10. 选择jtag烧录到ram，选择program flash烧录到rom

11. 点击run，开始烧录

特别注意

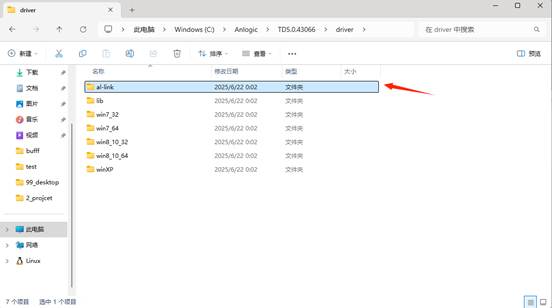

仿真器的驱动在安装目录，如下图所示：
