基于单片机的高频感应加热式棉花糖机的电气控制系统的设计（论文+源码）

2.2系统方案设计

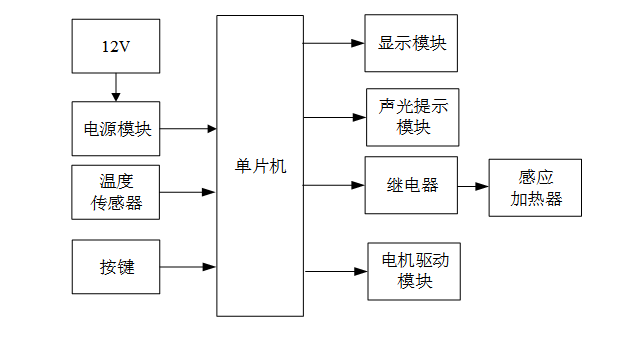

通过需求分析，本设计基于单片机的高频感应加热式棉花糖机的电气控制系统的总体架构如图2.1所示，其基于STC89C52单片机，主要包括温度传感器、显示模块、按键控制、电机控制模块、加热控制和报警系统。温度采集由DS18B20温度传感器负责，实时监测加热温度并传递给单片机。LCD1602液晶显示屏用于显示当前温度、设定目标温度及设备工作状态，便于用户查看。用户可以通过按键模块设定目标温度并触发相应的操作。此外，通过控制继电器来启停感应加热设备，确保温控系统的自动化管理，通过L298驱动直流电机以实现棉花糖机转动的功能，系统还配置了蜂鸣器和LED灯来实现本地声光报警，当温度超过设定范围时进行提示。
