第一部分：H.264 编码结构
H.264 简介
H.264（也称为 AVC，Advanced Video Coding）是目前应用最广泛的视频压缩标准之一。无论是在线视频、监控摄像头，还是视频会议和直播，大多数场景都离不开 H.264。相比早期的 MPEG-2、MPEG-4 ASP 等标准，H.264 在保持视频质量的同时显著降低了码率，通常能在同等画质下节省 30%～50% 的带宽。这一特性使它成为流媒体传输和存储领域的事实标准。
出现背景
在互联网早期，视频的传输和存储成本非常高。MPEG-2 主要用于 DVD 和电视广播，码率通常在 2Mbps～8Mbps，对网络环境要求过高。而随着互联网视频和实时通信的兴起，人们迫切需要一种压缩效率更高、延迟更低的编码方式。H.264 正是在这一背景下由 ITU-T VCEG 和 ISO/IEC MPEG 联合制定，于 2003 年发布。
它的出现解决了两个关键问题：
-
带宽不足：在有限的网络带宽下依然能够传输清晰视频。
-
存储成本高：降低码率意味着同样大小的硬盘可以存更多视频内容。
因此，H.264 一经推出，就迅速成为视频应用的首选标准。
编码结构层次
H.264 的编码结构是分层次的，从宏观到微观，大体可以分为三个层面：
- 帧级（Frame）：视频由一帧帧静态图像组成。
- 片级（Slice）：每一帧可以被划分为若干个 slice，方便分割和传输。
- 宏块（Macroblock）：在片内部，视频进一步划分为 16×16 的像素块，是编码的基本单位。
这套层次化的设计，让 H.264 能够灵活地在不同应用场景下平衡效率与质量。
帧 (I、P、B 帧)
在 H.264 中，最重要的就是对不同帧类型的划分。不同类型的帧承担不同的编码和解码职责，通过它们的配合来降低冗余、提升压缩率。
I 帧（Intra-coded frame）
也叫关键帧，它是独立编码的帧，不依赖于其他帧。I 帧保存了完整的画面信息，相当于一张完整的图片。它的作用主要有两个：
提供解码起点，播放器只要拿到 I 帧就能正确显示画面；
在画质上起到“锚点”作用，保证视频解码的参考质量。
不过，I 帧的数据量最大，因为没有利用到时间上的冗余。
P 帧（Predicted frame）
依赖之前的 I 帧或 P 帧，通过运动预测和补偿来只保存变化部分。比如视频中一个人说话，背景几乎不变，那么 P 帧只需要记录嘴巴的变化信息即可。这大大减少了码率。
特点：压缩率较高，解码时必须依赖参考帧。
B 帧（Bi-predictive frame）
同时参考前后的 I/P 帧来进行双向预测。B 帧的压缩效率最高，但解码复杂度也最大，需要解码器缓存更多帧才能正确还原。
特点：能进一步降低码率，但会增加延迟，因此在实时性要求高的场景（如视频会议）通常较少使用
NALU (Network Abstraction Layer Unit)（重点）
无论是存储还是网络传输，H264 原始码流是由一个接一个 NALU（NAL Unit） 组成，它的功能分为两层，VCL（Video Coding Layer）视频编码层和 NAL（Network Abstraction Layer）网络提取层。
VCL 层（视频编码层）
VCL：包括核心压缩引擎和块、宏块和片的语法级别定义，设计目标是尽可能地独立于网络进行高效的编码；
NAL 层（网络抽象层）
NAL：负责将 VCL 产生的比特字符串适配到各种各样的网络和多元环境中，覆盖了所有片级以上的语法级别；
注意 VCL层不需要研究，我们网络传输需要重点看NAL。
NALU其实就是NAL Unit，也就是说nalu其实就是nal组成的，而h264码流就是这样一个一个nalu组成
sps和pps是码流信息描述，在整个文件中可以只有一组sps和pps

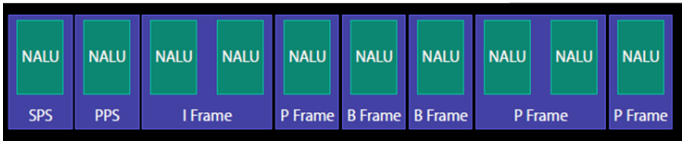

从上图我们可以知道，一张图片可以有多个NALU； 对解码器来说，需要先收到SPS和PPS进行初始化，否则解码器无法解出正常的帧数据。
发I帧之前，至少要发送一次SPS和PPS，因此如果在实际应用中遇到H264无法解码的时候，检查SPS和PPS是否有接收到并正常初始化。
NALU 头部字段（F、NRI、Type）与起始码
起始码作为nalu的起始在每个NALU前加上00 00 00 01 或00 00 01
orbidden_zero_bit (F，占1bit)
在 H.264 规范中规定了这⼀位必须为 0 。
nal_ref_idc (NRI，占2bit)
NAL重要性，值越大，越重要，解码器在解码处理不过来的时候，可以丢掉重要性为0的NALU，而不影响图像的回放 。 如果当前NALU是属于参考帧的片，或是序列参数集，或是图像参数集这些重要的单位时，本句法元素必需大于0。
nal_unit_type(Type，占5bit)：
这个NALU单元的类型，1～12由H.264使用，24～31由H.264以外的应用使用。
NALU类型的详细解析表 ：
NAL单元类型参考表
| nal_unit_type | 描述 |
|---|---|
| 0 | 未指定 |
| 1 | 一个非IDR图像的编码条带(P帧/B帧) |
| 2 | 编码条带数据分割块A |
| 3 | 编码条带数据分割块B |
| 4 | 编码条带数据分割块C |
| 5 | IDR图像的编码条带(IDR帧) |
| 6 | 辅助增强信息(SEI) |
| 7 | 序列参数集(SPS) |
| 8 | 图像参数集(PPS) |
| 9 | 访问单元分隔符 |
| 10 | 序列结尾 |
| 11 | 流结尾 |
| 12 | 填充数据 |
| 13 | 序列参数集扩展 |
| 14-18 | 保留 |
| 19 | 未分割的辅助编码图像的编码条带 |
| 20-23 | 保留 |
| 24-31 | 未指定 |
常见NALU类型对照表
| 十六进制 | 二进制 | 类型 | 重要性 | 类型值 |
|---|---|---|---|---|
| 0x67 | 0 11 00111 | SPS | 非常重要 | type = 7 |
| 0x68 | 0 11 01000 | PPS | 非常重要 | type = 8 |
| 0x65 | 0 11 00101 | IDR帧 | 关键帧 非常重要 | type = 5 |
| 0x61 | 0 11 00001 | I帧 | 非常重要 | type = 1 |
| 0x41 | 0 10 00001 | P帧 | 重要 | type = 1 |
| 0x01 | 0 00 00001 | B帧 | 不重要 | type = 1 |
| 0x06 | 0 00 00110 | SEI | 不重要 | type = 6 |
我们只需要记住类型为1 5678 即p i帧 和sei sps pps
在 十六进制中 ，开始符开始之后，第二个十六进制数就是nal类型
我们以一个h264文件看一下

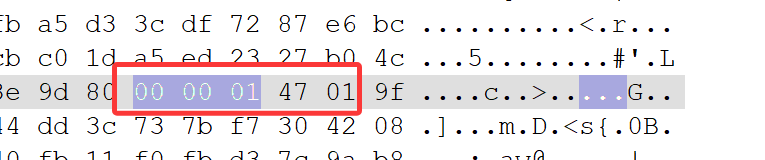

在这里 起始码为00 00 01 47的二进制位 0 100 0111 这就是sps

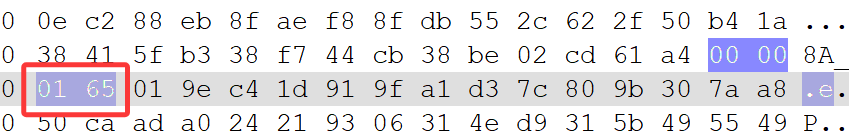

在这里发现是65 就是关键帧 。学会这个很重要
数据流封装
在 H.264 编码过程中，视频数据从原始的 YUV 格式转换为压缩后的 ES（Elementary Stream） 格式。为了便于传输和存储，这些压缩后的数据需要进行封装。封装的主要任务是将编码后的数据组织成适合传输、存储的格式。在 H.264 中，常见的数据流封装格式包括 Annex-B 格式 和 AVCC 格式。这两种格式的选择主要取决于视频数据的应用场景。
Annex-B 格式
Annex-B 格式 是 H.264 编码流的一种原始封装格式，广泛用于实时视频流的传输（如 RTP、RTSP）。它通过 起始码（Start Code） 标记每个 NALU（Network Abstraction Layer Unit） 的边界，便于视频数据的同步和传输。
格式结构
起始码（Start Code）：每个 NALU 前都有一个 起始码，通常是 0x000001 或 0x00000001，用于标识 NALU 的开始位置。
NALU 数据：紧随其后的部分即为 NALU 的内容，包含了视频数据和头信息（例如 SPS、PPS、slice 等）。
优点
同步性强：通过起始码标记 NALU 边界，解码器可以很容易地解析数据流。
简单易用：结构简单，容易理解和实现，适用于实时传输。
缺点
冗余数据：每个 NALU 前都需要添加起始码，增加了传输的开销。
不适合存储：由于每个 NALU 都有一个起始码，这使得其在存储时效率较低。
应用场景
实时流媒体传输，例如使用 RTP 或 RTSP 协议传输视频数据时，通常采用 Annex-B 格式。
AVCC 格式 (mp4/flv 内常见)
AVCC 格式 是另一种常见的封装格式，主要用于 文件存储，如 MP4、FLV 等容器格式。在 AVCC 格式 中，每个 NALU 前会有一个 4 字节的长度字段，用来表示该 NALU 的大小。这种格式适合存储大量视频数据，并且具有较低的传输开销。
第二部分：RTP 封包
RTP 协议简介
RTP（Real-time Transport Protocol） 是一种专门用于 实时数据传输 的协议，广泛应用于 语音、视频、音频 等流媒体的网络传输。RTP 是一个端到端协议，通常与 RTCP（Real-time Transport Control Protocol） 配合使用，后者负责反馈传输状态和控制信息。
RTP 主要目标是确保在 低延迟 和 实时性要求高的应用（如 视频会议、直播流、VoIP）中，数据可以顺利地传输，并尽可能减少丢包和时延。
RTP 的特点：
-
端到端传输：直接在源和接收端之间传输数据。
-
不保证可靠性：RTP 不会对丢失的数据进行重传，它通常用于 实时传输，丢包是可以容忍的。
-
带有时间戳：为每个数据包添加时间戳，确保数据按时间顺序播放。
-
支持多媒体数据：能够传输音频、视频以及其他数据流。
RTP 协议通过将媒体数据分成小的数据包（packet）进行传输，每个数据包都有特定的头部和载荷部分，用于标识包的类型和传输信息
RTP header 基本字段（序列号、时间戳、payload type）
| 字段 | 大小 (bit) | 说明 |
|---|---|---|
| 版本号 (Version) | 2 | 表示 RTP 的版本号，当前为 2 |
| 填充标志 (Padding) | 1 | 如果设置为 1，则表示 RTP 包包含填充字节 |
| 扩展标志 (Extension) | 1 | 如果设置为 1，则表示有扩展头部 |
| CSRC 数量 (CC) | 4 | 指示 CSRC（贡献源）的数量 |
| 标志位 (Marker) | 1 | 标记位，通常用于标记帧的开始（如 I 帧） |
| 负载类型 (Payload Type) | 7 | 指示 RTP 包的负载类型，通常用于指示编码格式（如 H.264、G.711） |
| 序列号 (Sequence Number) | 16 | 序列号，标识 RTP 包的顺序，接收端可以根据序列号检测丢包 |
| 时间戳 (Timestamp) | 32 | 标识数据包的采样时间，帮助接收端同步数据流 |
| 同步源标识符 (SSRC) | 32 | 唯一标识 RTP 会话中的同步源 |
| 贡献源标识符 (CSRC) | 0 或 32 × N | 如果使用了 CC，此字段用于标识数据源 |
主要字段解析：
版本号 (Version)：指示 RTP 协议的版本，当前为 2。
负载类型 (Payload Type)：指示 RTP 数据包中包含的数据类型。对于 H.264 视频流，Payload Type 通常会设置为某个特定的值，例如 96（根据 IETF RFC 3551 的建议）。接收端可以根据这个字段识别数据流的编码格式。
序列号 (Sequence Number)：RTP 数据包的序列号是一个 递增的数字，帮助接收端检测丢包和恢复数据流顺序。如果某个包丢失，接收端会通过序列号检查缺失包的位置。
时间戳 (Timestamp)：表示 RTP 包的采样时间点，通常对应于视频帧的显示时间。时间戳对于视频流的同步至关重要，确保帧按正确的顺序和时间间隔播放。
标志位 (Marker)：标记位常用于指示特殊的时间点或数据包。对于视频流，标志位常常用于标识 I 帧（关键帧），让接收端知道何时需要进行新的解码序列。
H.264 与 RTP 的结合
H.264 视频流与 RTP 的结合，通常用于实时视频流的传输（如视频会议、网络直播等），它需要将 H.264 编码数据 按照 RTP 协议 打包，以便网络传输。H.264 编码视频数据通常以 NALU（Network Abstraction Layer Unit） 的形式存在，而 RTP 负责将这些 NALU 封装并在网络中传输。
H.264 与 RTP 的封装过程：
-
NALU 生成：
- H.264 编码器将原始视频帧（YUV 格式）压缩为 H.264 视频流。这个流由多个 NALU 组成，其中每个 NALU 代表视频编码过程中的一个片段（如一个 slice）。
- 每个 NALU 内部包含了压缩后的图像数据或编码参数（如 SPS、PPS 等）。
-
RTP 封装：
- RTP 协议负责将这些 NALU 数据分割成多个数据包，确保每个数据包带有相应的 序列号 和 时间戳，以便接收端能够按顺序重组视频帧。
- 为了适应 RTP 协议的传输要求，H.264 数据流可能会进行 分片（特别是当 NALU 较大时）。这种分片过程可以使用 FU-A（Fragmentation Unit A）等方法进行处理。
-
RTP 与 H.264 的兼容性：
- RTP Payload Type：RTP 中的 Payload Type 字段用来标识 H.264 编码数据流。通常，Payload Type 为 96（根据 IETF RFC 3551），表示负载类型为 H.264 视频流。
- NALU 封装：RTP 封装的 H.264 视频流 会根据 Annex-B 格式 或 AVCC 格式 来处理 NALU，这取决于传输协议。一般来说，Annex-B 格式 更常见于流媒体传输。
-
RTP 与 H.264 数据流同步：
- 时间戳：RTP 包中的 时间戳 用于指示该包的播放时间，这样接收端可以按照正确的时间顺序播放视频。
- 序列号：RTP 包中的 序列号 用于确保数据包按顺序进行解码和播放，防止数据包丢失或乱序。
H.264 RTP 流的典型结构：
- RTP 包 = RTP header + NALU Payload
- RTP Header：包含 序列号、时间戳、Payload Type 等信息。
- NALU Payload：即 H.264 编码数据，比如 slice 或 SPS/PPS 等。
FFMpeg编码NALU
我们在对NALU组包时 也需要知道，怎么把YUV变成NALU
[ 输入 NV12 YUV 数据 ]
│
▼
sws_scale 转换
(NV12 → YUV420P)
│
▼
avcodec_send_frame()
(送入编码器)
│
▼
┌───────────────────────┐
│ x264 编码器逻辑 │
│ - GOP/参考帧 │
│ - I/P/B 帧决策 │
│ - 生成 NALU (VCL) │
│ - 插入 SPS/PPS/SEI │
└───────────────────────┘
│
▼
avcodec_receive_packet()
(得到 AVPacket)
│
▼
- 解析 NALU 起始码
- 保存 SPS/PPS
│
▼
[ 输出 H.264 Annex-B 码流 ]
这里的转换是很重要的 ，我们在FFMpeg进行编码的时候需要把YUV格式 转换为YUV420进行从AVFRame----->AVPacket,当我们送入YUV 编码器会把YUV编码为IBP帧，并且组成nalu单元，输出ES码流存入AVPAcket，那么一个AVPacket存多少nalu呢 提供测试demo
// C++11 仅用：-std=c++11
// 链接：avcodec avutil （若不做像素转换，无需 swscale）
// Windows: 链接 avcodec.lib avutil.lib，并把对应 DLL 放到 exe 目录。
// Linux/macOS: g++ test.cpp -std=c++11 -lavcodec -lavutil -o test
#define _CRT_SECURE_NO_WARNINGS#include <cstdio>
#include <cstdint>
#include <cstdlib>
#include <cstring>
#include <string>
#include <iostream>
#include <vector>extern "C" {
#include <libavcodec/avcodec.h>
#include <libavutil/imgutils.h>
#include <libavutil/opt.h> // av_opt_set 在这里
}// ---------- NAL 类型到文本 ----------
static const char* h264_nal_type(int t) {switch (t) {case 1: return "Non-IDR slice (P/B)";case 5: return "IDR slice (I)";case 6: return "SEI";case 7: return "SPS";case 8: return "PPS";case 9: return "AUD";default: return "Other";}
}// ---------- Annex-B 起始码检测 ----------
static inline int startcode_len(const uint8_t* p, const uint8_t* end) {if (p + 3 <= end && p[0] == 0 && p[1] == 0 && p[2] == 1) return 3;if (p + 4 <= end && p[0] == 0 && p[1] == 0 && p[2] == 0 && p[3] == 1) return 4;return 0;
}// 解析并打印 NAL（优先按 Annex-B；不匹配则尝试 AVCC 4-byte length）
static void print_nalus_from_packet(const AVPacket* pkt) {const uint8_t* p = pkt->data;const uint8_t* end = pkt->data + pkt->size;// 尝试 Annex-Bconst uint8_t* s = p;int sc = 0;while (s < end && (sc = startcode_len(s, end)) == 0) ++s;if (sc) {const uint8_t* cur = s + sc;while (cur < end) {const uint8_t* q = cur;int sc2 = 0;while (q < end && (sc2 = startcode_len(q, end)) == 0) ++q;const uint8_t* nal = cur;const uint8_t* nal_end = (sc2 ? q : end);if (nal < nal_end) {uint8_t nal_type = nal[0] & 0x1F;std::cout << " NAL type=" << (int)nal_type<< " (" << h264_nal_type((int)nal_type) << ")\n";}if (!sc2) break;cur = q + sc2;}return;}// 尝试 AVCC（4 字节长度前缀，大端）const uint8_t* cur = p;while (cur + 4 <= end) {uint32_t len = ((uint32_t)cur[0] << 24) | ((uint32_t)cur[1] << 16) |((uint32_t)cur[2] << 8) | (uint32_t)cur[3];cur += 4;if (len == 0 || cur + len > end) break;uint8_t nal_type = cur[0] & 0x1F;std::cout << " NAL type=" << (int)nal_type<< " (" << h264_nal_type((int)nal_type) << ")\n";cur += len;}
}// 把连续平面 YUV420P（紧密存储）拷到 AVFrame（考虑 linesize）
static bool copy_frame_yuv420p(FILE* f, AVFrame* frame, int w, int h) {const int y_size = w * h;const int uv_w = w / 2;const int uv_h = h / 2;const int uv_size = uv_w * uv_h;std::vector<uint8_t> y(y_size), u(uv_size), v(uv_size);if (fread(&y[0], 1, y_size, f) != (size_t)y_size) return false;if (fread(&u[0], 1, uv_size, f) != (size_t)uv_size) return false;if (fread(&v[0], 1, uv_size, f) != (size_t)uv_size) return false;if (av_frame_make_writable(frame) < 0) return false;// Yfor (int i = 0; i < h; ++i) {memcpy(frame->data[0] + i * frame->linesize[0],&y[0] + i * w, w);}// Ufor (int i = 0; i < uv_h; ++i) {memcpy(frame->data[1] + i * frame->linesize[1],&u[0] + i * uv_w, uv_w);}// Vfor (int i = 0; i < uv_h; ++i) {memcpy(frame->data[2] + i * frame->linesize[2],&v[0] + i * uv_w, uv_w);}return true;
}int main(int argc, char** argv) {// -------- 参数 --------std::string in_path = "output.yuv"; // 输入 YUV420P 文件int W = 320;int H = 240;int FPS = 25;int max_frames = 100; // 读取的最多帧数（可按需改）if (argc >= 6) {in_path = argv[1];W = std::atoi(argv[2]);H = std::atoi(argv[3]);FPS = std::atoi(argv[4]);max_frames = std::atoi(argv[5]);}else {std::cout << "Usage: " << (argc > 0 ? argv[0] : "app")<< " <in.yuv> <W> <H> <FPS> <max_frames>\n"<< "Default: out.yuv 320 240 25 100\n";}FILE* fin = std::fopen(in_path.c_str(), "rb");if (!fin) {std::cerr << "open " << in_path << " failed\n";return 1;}// -------- 找编码器 --------const AVCodec* codec = avcodec_find_encoder_by_name("libx264");if (!codec) codec = avcodec_find_encoder(AV_CODEC_ID_H264);if (!codec) {std::cerr << "no h264 encoder available\n";std::fclose(fin);return 1;}// -------- 创建编码器上下文 --------AVCodecContext* ctx = avcodec_alloc_context3(codec);if (!ctx) {std::cerr << "avcodec_alloc_context3 failed\n";std::fclose(fin);return 1;}ctx->width = W;ctx->height = H;ctx->pix_fmt = AV_PIX_FMT_YUV420P;ctx->gop_size = FPS;ctx->max_b_frames = 0;// 用 C++11 结构体赋值ctx->time_base = { 1, FPS };ctx->framerate = { FPS, 1 };// 低延迟/可观测配置（不同编码器可能忽略）av_opt_set(ctx->priv_data, "preset", "veryfast", 0);av_opt_set(ctx->priv_data, "tune", "zerolatency", 0);av_opt_set(ctx->priv_data, "repeat_headers", "1", 0); // 每个 IDR 前 SPS/PPSif (avcodec_open2(ctx, codec, NULL) < 0) {std::cerr << "avcodec_open2 failed\n";std::fclose(fin);avcodec_free_context(&ctx);return 1;}// -------- 准备帧 --------AVFrame* frame = av_frame_alloc();if (!frame) {std::cerr << "av_frame_alloc failed\n";std::fclose(fin);avcodec_free_context(&ctx);return 1;}frame->format = ctx->pix_fmt;frame->width = ctx->width;frame->height = ctx->height;if (av_frame_get_buffer(frame, 32) < 0) {std::cerr << "av_frame_get_buffer failed\n";std::fclose(fin);av_frame_free(&frame);avcodec_free_context(&ctx);return 1;}// -------- 读帧并编码 --------int64_t pts = 0;int frame_cnt = 0;while (frame_cnt < max_frames) {if (!copy_frame_yuv420p(fin, frame, W, H)) break;frame->pts = pts++;++frame_cnt;if (avcodec_send_frame(ctx, frame) < 0) {std::cerr << "avcodec_send_frame failed\n";break;}AVPacket* pkt = av_packet_alloc();if (!pkt) { std::cerr << "av_packet_alloc failed\n"; break; }while (1) {int r = avcodec_receive_packet(ctx, pkt);if (r == AVERROR(EAGAIN) || r == AVERROR_EOF) break;if (r < 0) {std::cerr << "avcodec_receive_packet error\n";break;}std::cout << "AVPacket pts=" << pkt->pts<< " size=" << pkt->size << "\n";print_nalus_from_packet(pkt);av_packet_unref(pkt);}av_packet_free(&pkt);}// -------- flush --------avcodec_send_frame(ctx, NULL);{AVPacket* pkt = av_packet_alloc();if (pkt) {while (1) {int r = avcodec_receive_packet(ctx, pkt);if (r == AVERROR(EAGAIN) || r == AVERROR_EOF) break;if (r < 0) break;std::cout << "FLUSH AVPacket pts=" << pkt->pts<< " size=" << pkt->size << "\n";print_nalus_from_packet(pkt);av_packet_unref(pkt);}av_packet_free(&pkt);}}// -------- 清理 --------std::fclose(fin);av_frame_free(&frame);avcodec_free_context(&ctx);return 0;
}

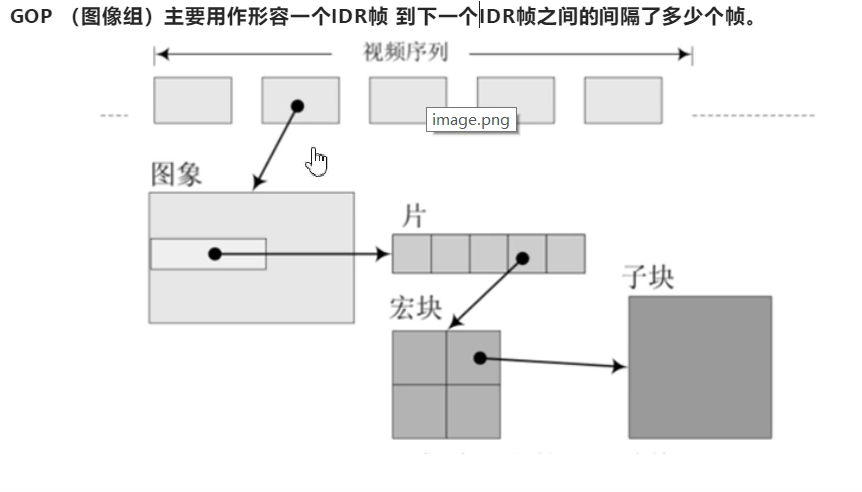

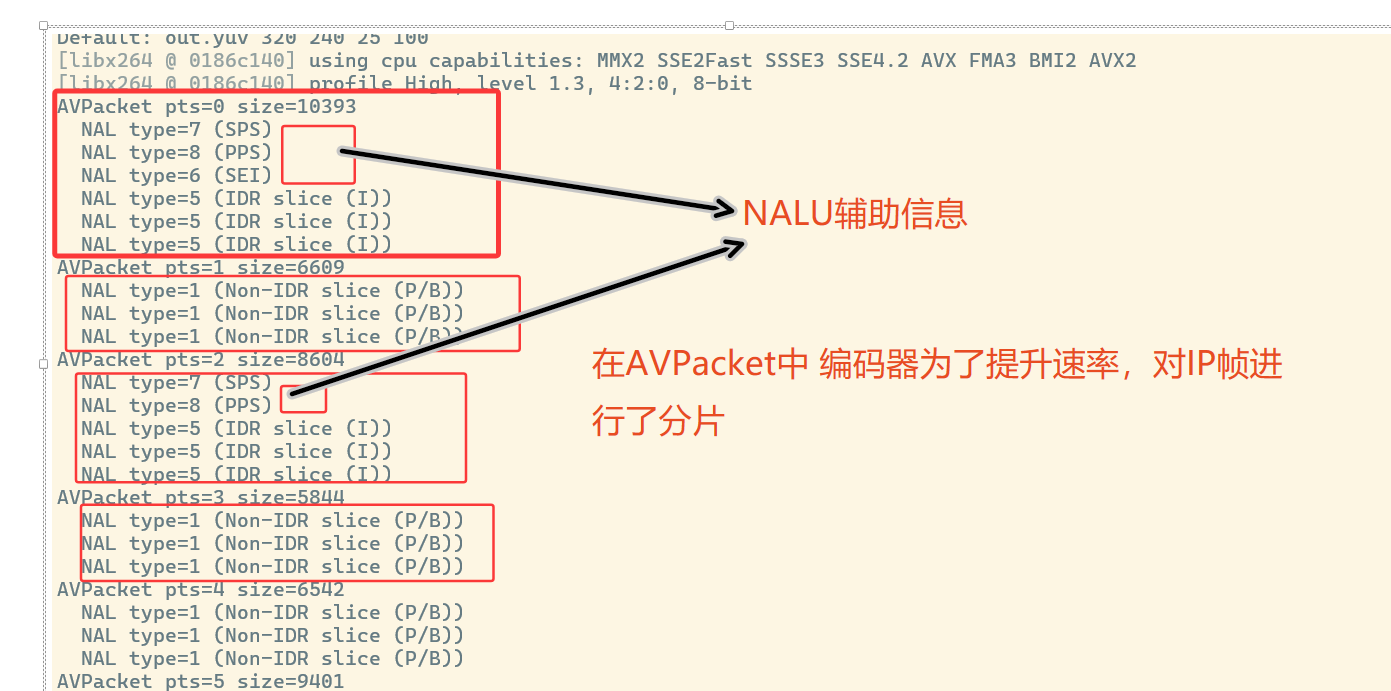

片的介绍如上图。
通过上面的介绍，YUV在通过编码器之后拿到了NALU ，NALU被封装在AVPacket里面。

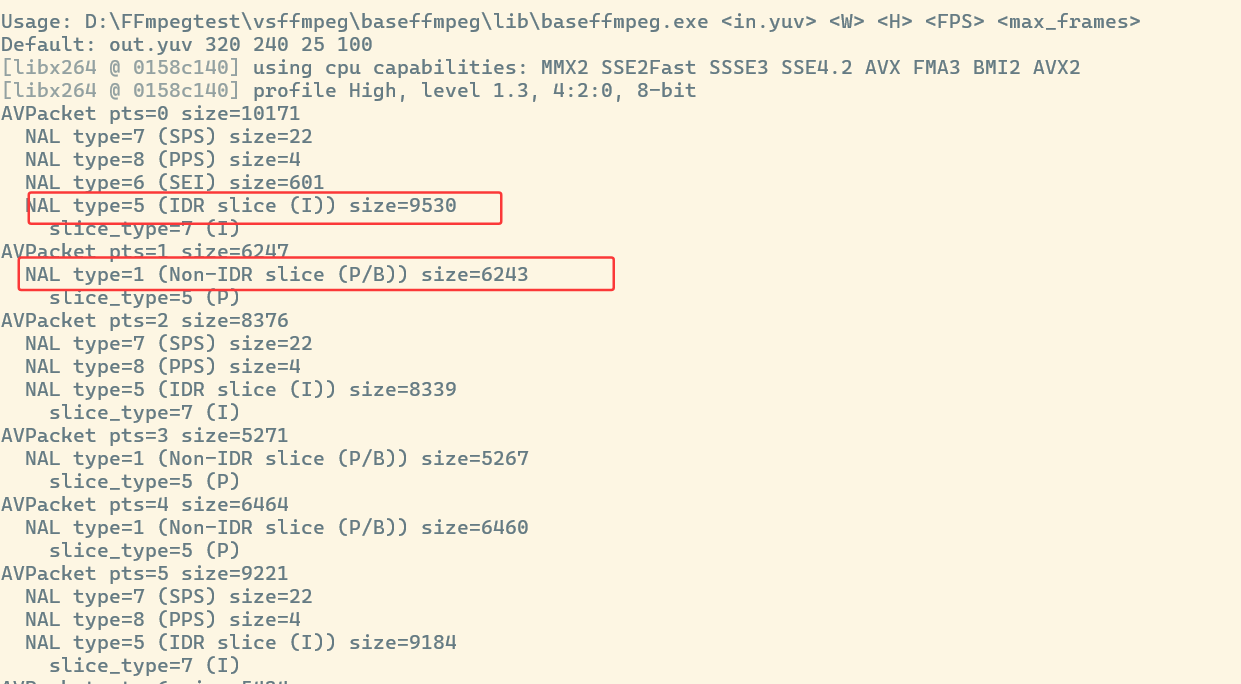

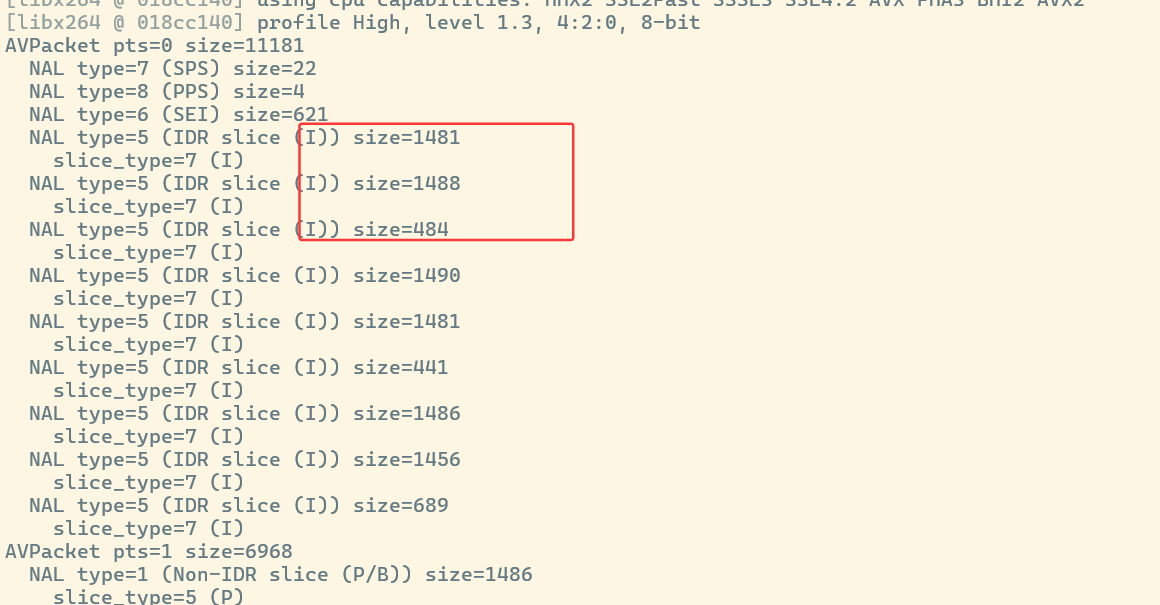

由于FFMpeg已经帮我们进行了i帧分片，但是我们mtu最大是1500 ，我们可以设置不分片 如下图
不分片一个i帧很大，分3片也超过1500(MTU)，我们可以设置
av_opt_set(ctx->priv_data, "x264-params", "slice-max-size=1500", 0);1500还是偏大的，加上rtp头还是不合适的
单 NALU 模式（一个 RTP 包放一个 NALU）
当我们编码时，如果做了nalu分片，那么可以直接打包发送，但是大部分情况我们都没有分包那么精准，所以我们都是采用分片模式组包
分片模式 FU-A（大 NALU 被切片）
分片流程
去掉起始码
接口流程 输入AVPacket，对AVPacket中的NALU 去头 并存入pair<const uint8_t*, size_t> > 也可以使用结构体管理。
分离思路:
[00 00 00 01] 67 xx xx xx
[00 00 00 01] 68 yy yy
[00 00 01] 65 zz zz zz zz
找到开始码的起始位和结束位就可以进行分离
// ---------- 只分离：从 Annex-B 里切出裸 NALU（不含起始码） ----------
static void splitAnnexB(const uint8_t* data, size_t len,std::vector<std::pair<const uint8_t*, size_t> >& out)
{out.clear();if (!data || len < 4) return;size_t i = 0;size_t nal_start = (size_t)-1;// 找到第一个起始码，记录“起始码之后”作为 NAL 开头while (i + 3 < len) {if (i + 4 <= len && isStartCode4(data + i)) { i += 4; nal_start = i; break; }if (isStartCode3(data + i)) { i += 3; nal_start = i; break; }++i;}if (nal_start == (size_t)-1) { // 兜底：未找到起始码，整体作为一个片段out.push_back(std::make_pair(data, len));return;}// 继续扫描，遇到下一个起始码就切出前一个 NALUwhile (i + 3 < len) {bool sc4 = (i + 4 <= len) && isStartCode4(data + i);bool sc3 = isStartCode3(data + i);if (sc4 || sc3) {size_t nal_end = i;if (nal_end > nal_start) {out.push_back(std::make_pair(data + nal_start, nal_end - nal_start));}i += sc4 ? 4 : 3; // 跳过起始码nal_start = i; // 新 NAL 开始}else {++i;}}// 收尾：文件末尾/包末尾if (nal_start < len) {out.push_back(std::make_pair(data + nal_start, len - nal_start));}// 清理零长度（保险）std::vector<std::pair<const uint8_t*, size_t> >::iterator it = out.begin();while (it != out.end()) {if (it->second == 0) it = out.erase(it);else ++it;}
}
RTP 打包流程示例
输入：H.264 NALU

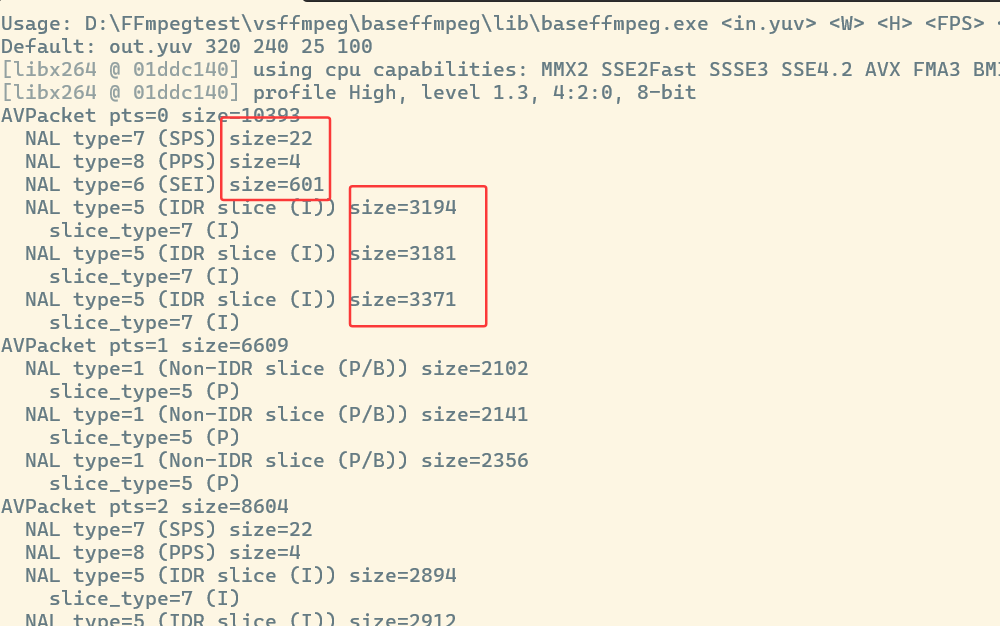

截取了两包AVFrame ,第一包AVframe，封装了 6个nalu 其中有SPS，PPS ，SEI以及和一个关键帧。
第二包AVFrame，封装了3nalu都是p帧。
这就是这两个AVFrame 里面NALU的情况。

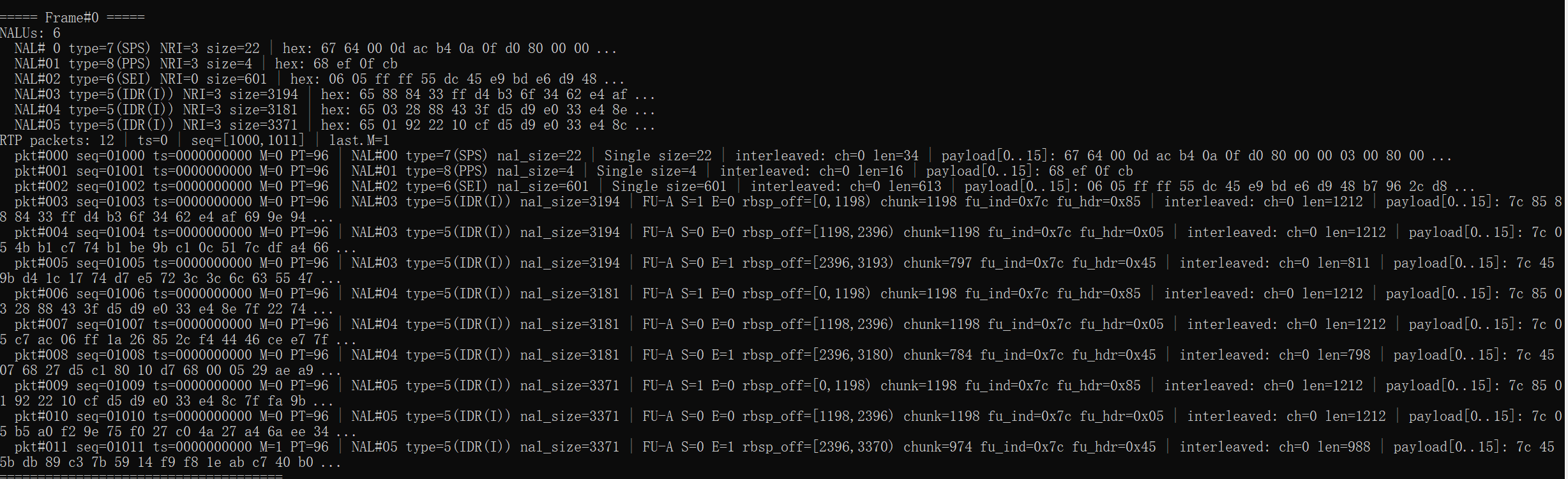

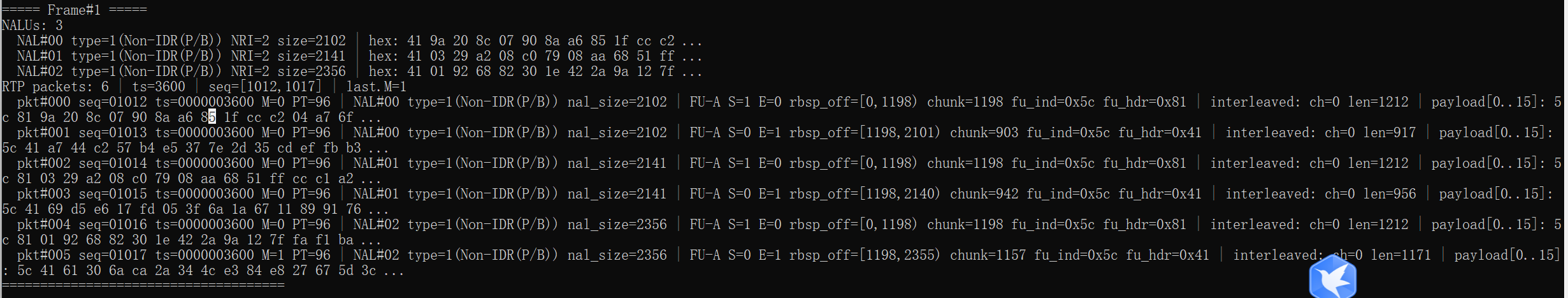

输出：RTP 包（头 + 负载）
输出RTP包时，需要对NALU分片，以及填充rtp头 ，fu-a头。
±-----------±-----------±-----------±-----------+
| RTP Header (12 Bytes) | FU Indicator | FU Header |
±-----------±-----------±-----------±-----------+
| Fragmented NALU data … |
±-------------------------------------------------+
FU-a头有两个头FU Indicator 和FU Header。
RTP Header 只知道“我在传输第 N 个包”
FU Indicator 告诉你“这个包是FU-A”
FU Header 告诉你“这个分片是第一个/中间/最后一个”
一般FU-A的Indicator都为7C
| 分片 | FU Header | 二进制 | 含义 |
|---|---|---|---|
| 第1包 | 0x85 | 1000 0101 | S=1,E=0，表示“首片”，Type=5 |
| 第2包 | 0x05 | 0000 0101 | S=0,E=0，表示“中片”，Type=5 |
| 第3包 | 0x45 | 0100 0101 | S=0,E=1，表示“尾片”，Type=5 |
接下来进行组包rtp:
- 读取NALU头
| 位域 | bit7 | bit6-bit5 | bit4-bit3-bit2-bit1-bit0 |
|---|---|---|---|
| 名称 | F | NRI | NUT |
| 大小 | 1 bit | 2 bit | 5 bit |
nalh = nal[0] 含义：原始 NALU 的 1 字节头，里面同时包含了 F / NRI / NUT 三个字段的所有位。
作用：作为源字节，用来提取下面三个字段。NUT = (nalh & 0x1F) 含义：NAL Unit Type（低 5 位），范围 0–31。 作用：指明 NALU
的“内容/用途”，解码与打包策略主要看它。常见值：1：非 IDR 片（P/B slice）
5：IDR 片（关键帧 slice）
6：SEI
7：SPS
8：PPS
9：AUD
24：STAP-A（聚合包）
28：FU-A（分片单元）
NRI = (nalh & 0x60) 含义：nal_ref_idc（位 5–6，共 2 位），代表参考重要性，取值 0–3（在字节里就是
0、0x20、0x40、0x60）。 作用：指示这个 NALU 是否会被参考/重要程度，通常：0：非参考（如 SEI/AUD 多为 0）
1–3：有参考价值，数值越大“越重要”（如 SPS/PPS 常见为 3） 在你的代码里保留 未右移 的形式（仍占据
bit5–6），便于直接和别的“低 5 位类型值”按位或，组成新的字节（见下文 FU-A）。Fbit = (nalh & 0x80) 含义：forbidden_zero_bit（位 7，最高位）。标准要求必须为 0。 作用：一旦为
1，表示该 NALU/比特流出现错误或被标记为非法；接收端可以据此丢弃该 NALU。实际流里几乎总是 0。
if (!nal || nal_len == 0 || max_payload == 0) return; // 基本健壮性校验const uint8_t nalh = nal[0]; // 原始 1B NAL 头（F|NRI|Type）const uint8_t NUT = (nalh & 0x1F); // 原始 Type（低5位）const uint8_t NRI = (nalh & 0x60); // 原始 NRI（重要性）const uint8_t Fbit = (nalh & 0x80); // 原始 F 位（违规标记，通常为 0）
- 如果需要分包填写FU-A

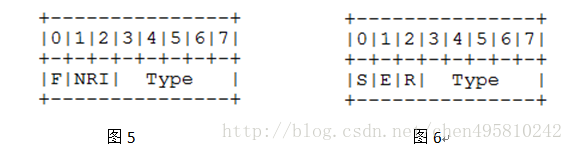

图 4 表示FU-A的RTP荷载格式。FU-A由1字节的分片单元指示（如图5），1字节的分片单元头（如图6），和分片单元荷载组成。
图中左边（图5）—— FU Indicator（分片单元指示符） 这一字节在每个 FU-A 包开头都会出现。 位段 名称 说明 F (bit 0) forbidden_zero_bit 固定为 0（若为 1 表示该NALU有错误） NRI (bit 1–2) nal_ref_idc 表示 NALU 的重要程度（0~3，数值越大越重要） Type (bit 3–7) nal_unit_type 在 FU-A 中固定为 28（即 11100₂）表示这是“分片单元” 这个字节 =原始NALU头的前3位（F,NRI） + 新Type(28)。 它告诉接收端：这不是完整NALU，而是一个FU-A分片。
图中右边（图6）—— FU Header（分片单元头） 这是 FU-A结构中的第二个字节，用来说明**当前分片的位置（首片/中间/尾片）**以及原始NALU的类型。 位段 名称 说明 S (bit 0) Start =1 表示本片是 NALU 的第一个分片 E (bit 1) End =1 表示本片是NALU 的最后一个分片 R (bit 2) Reserved 保留位，固定为 0 Type (bit3–7) nal_unit_type 原始 NALU 的类型（例如 1=非IDR，5=IDR，7=SPS，8=PPS 等）
const uint8_t FU_IND = (uint8_t)(Fbit | NRI | 28); // FU-Indicator: F|NRI|Type=28
对于有效NALU的 FU_IND为 124(7C)。
对于FU_ Header
| 分片 | FU Header | 二进制 | 含义 |
|---|---|---|---|
| 第1包 | 0x85 | 1000 0101 | S=1,E=0，表示“首片”，Type=5 |
| 第2包 | 0x05 | 0000 0101 | S=0,E=0，表示“中片”，Type=5 |
| 第3包 | 0x45 | 0100 0101 | S=0,E=1，表示“尾片”，Type=5 |
| 分片 | FU Header | 二进制 | 含义 |
|---|---|---|---|
| 第1包 | 0x81 | 1000 0001 | S=1, E=0，首片，Type=1（非IDR：P/B） |
| 第2包 | 0x01 | 0000 0001 | S=0, E=0，中片，Type=1 |
| 第3包 | 0x41 | 0100 0001 | S=0, E=1，尾片，Type=1 |
FU-Header字段的Type就是NALU的NUT
FU-Header=SER|NUT(NALU)
其中如果是最后一片RTP的头 M=1。
总结 这里对写入 RTP包的首数据常见做了总结
| 十六进制 | 二进制（8位） | 低5位（Type，二进制） | 类型 | 值（十进制） |
|---|---|---|---|---|
| 7C | 0111 1100 | 11100 | 分片 FU-A | 28 |
| 67 | 0110 0111 | 00111 | 不分片 SPS | 7 |
| 68 | 0110 1000 | 01000 | 不分片 PPS | 8 |

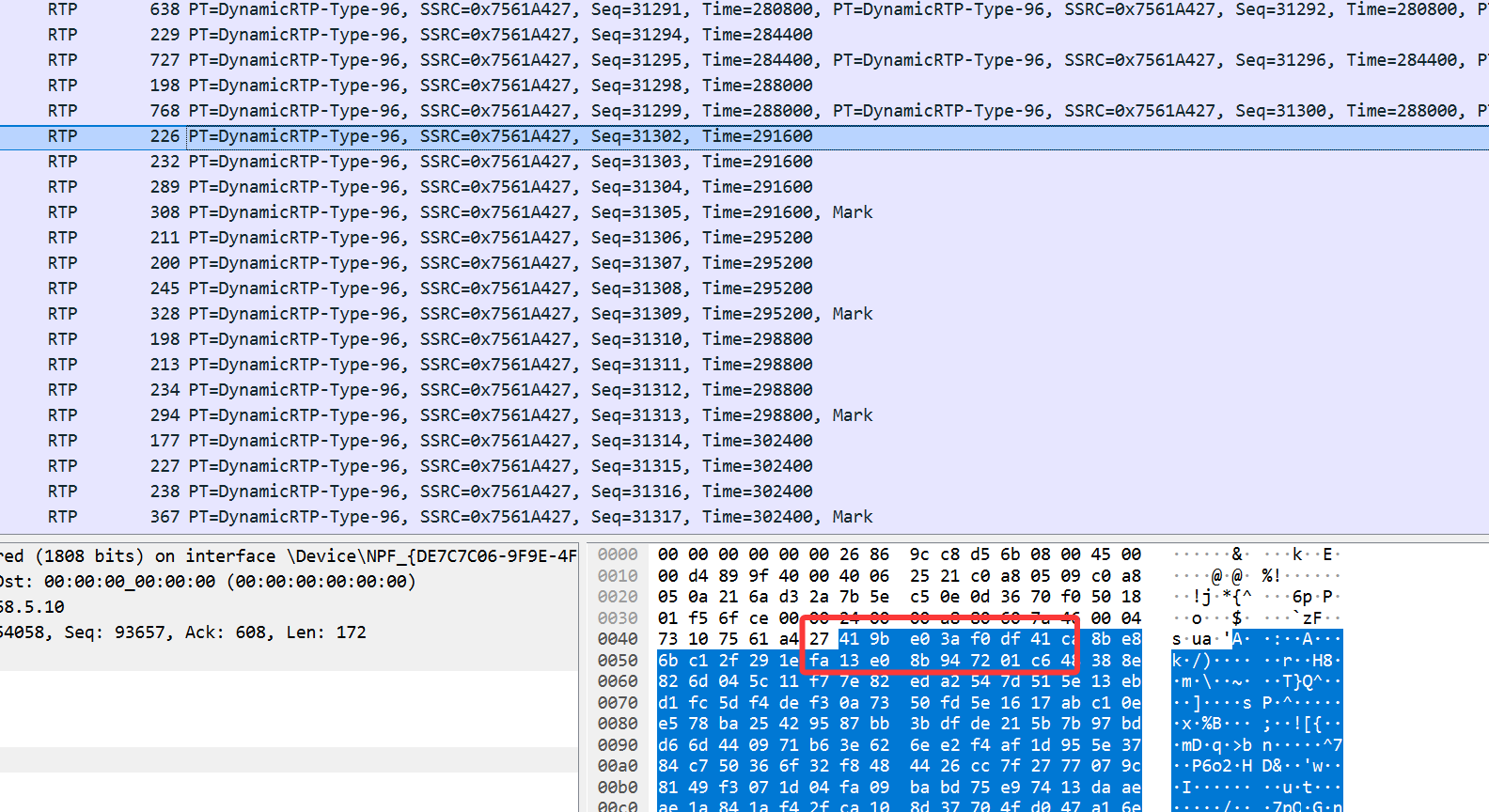

wireshark 看rtp包 判断包类型
首包 41 ，则是nalu整个 并且为bp帧
void H264RtpServer::sendNal_(const uint8_t* nalu, size_t nalu_len, uint32_t ts90k, bool marker) {if (!nalu || nalu_len == 0) return; // 校验int fd = cfd_; // 读取当前客户端 fdif (fd < 0) return; // 无连接则返回const size_t MAX_PAYLOAD = 1400; // 单个 RTP 载荷上限（不含 12B 头）std::lock_guard<std::mutex> lk(send_mtx_); // 发送保护（互斥）if (nalu_len <= MAX_PAYLOAD) { // ---- Single NAL ----auto rtp = make_rtp_header(marker, seq_++, ts90k, ssrc_); // 12B RTP 固定头（M=marker）uint16_t rtp_len = uint16_t(12 + nalu_len); // RTP 总长度std::vector<uint8_t> pkt; // interleaved 块缓冲pkt.reserve(4 + rtp_len); // 预留空间：4B + RTPpkt.push_back('$'); pkt.push_back(0); // '$' + channel=0（RTP）pkt.push_back(uint8_t(rtp_len >> 8)); // 长度高位（大端）pkt.push_back(uint8_t(rtp_len & 0xFF)); // 长度低位pkt.insert(pkt.end(), rtp.begin(), rtp.end()); // RTP 头pkt.insert(pkt.end(), nalu, nalu + nalu_len); // 载荷=完整 NALU(void)send_all(fd, pkt.data(), pkt.size()); // 发送整个 interleaved 块} else { // ---- FU-A 分片 ----const uint8_t h = nalu[0]; // 原始 NAL 头const uint8_t F = (h & 0x80); // F 位const uint8_t NRI = (h & 0x60); // NRI（重要性）const uint8_t NUT = (h & 0x1F); // 原始类型（低 5 位）const uint8_t FU_INDICATOR = F | NRI | 28; // FU-Indicator: F|NRI|Type=28size_t remain = nalu_len - 1; // 剩余 RBSP 字节数（去掉 1B 头）const uint8_t* p = nalu + 1; // 分片起点bool start = true; // 首片标记while (remain > 0) { // 循环切片size_t chunk = std::min(remain, MAX_PAYLOAD - 2); // 本片大小（扣除 2B FU 头）bool end = (chunk == remain); // 是否最后一片（决定 E 位/M 位）uint8_t fu_header = (start ? 0x80 : 0x00) // FU-Header.S（bit7）| (end ? 0x40 : 0x00) // FU-Header.E（bit6）| (NUT & 0x1F); // FU-Header.NUT（低5位）auto rtp = make_rtp_header(marker && end, seq_++, ts90k, ssrc_); // 仅尾片且帧末置 Muint16_t rtp_len = uint16_t(12 + 2 + chunk); // RTP 总长度（12+FU头2+数据）std::vector<uint8_t> pkt; // interleaved 块pkt.reserve(4 + rtp_len); // 预留pkt.push_back('$'); pkt.push_back(0); // '$'+ch=0pkt.push_back(uint8_t(rtp_len >> 8)); // 长度高位pkt.push_back(uint8_t(rtp_len & 0xFF)); // 长度低位pkt.insert(pkt.end(), rtp.begin(), rtp.end()); // RTP 头pkt.push_back(FU_INDICATOR); // 1B FU-Indicatorpkt.push_back(fu_header); // 1B FU-Headerpkt.insert(pkt.end(), p, p + chunk); // 分片载荷if (!send_all(fd, pkt.data(), pkt.size())) break; // 发送失败则中断p += chunk; remain -= chunk; start = false; // 前进到下一片}}
}
第三部分：RTSP 发送
RTSP 协议与 H.264/RTP 实战速查
面向工程实现与抓包调试的简明笔记。涵盖常见 RTSP 命令、会话时序、SDP 字段、RTP over TCP（interleaved）封装，以及 H.264/RTP 负载化要点。
1) RTSP 协议简介
- 用途：控制媒体会话（播放/暂停/位置跳转等），本身不承载媒体数据。
- 传输层：通常走 TCP 554（也可其他端口）。媒体数据常用 RTP/UDP；也可 RTP over TCP（interleaved）。
- 与 HTTP 的区别：都是基于文本的请求/响应协议，但 RTSP 是面向会话与媒体控制。
2) 常见命令（Methods）
| 方法 | 作用简述 | 常见关键头 |
|---|---|---|
| OPTIONS | 询问服务器支持的 RTSP 方法 | CSeq |
| DESCRIBE | 请求 SDP 描述，了解媒体编码/时钟等参数 | CSeq、Accept: application/sdp |
| SETUP | 建立传输通道（UDP 或 RTP/AVP/TCP interleaved） | CSeq、Transport、（成功后响应里会返回 Session） |
| PLAY | 开始发送媒体流 | CSeq、Session、（响应可含 RTP-Info 初始 seq/rtptime） |
| PAUSE | 暂停播放 | CSeq、Session |
| TEARDOWN | 结束会话 | CSeq、Session |
| GET_PARAMETER | 保活/心跳（可选） | CSeq、Session |
最小必需头：CSeq（序号）、Session（从 SETUP 响应获取，后续请求需带）。
3) RTSP 会话建立流程（典型）
sequenceDiagramautonumberparticipant C as Clientparticipant S as ServerC->>S: OPTIONS rtsp://host/pathS-->>C: 200 OK (Public: ...)C->>S: DESCRIBE rtsp://host/path (Accept: application/sdp)S-->>C: 200 OK + SDPC->>S: SETUP rtsp://host/path/track1 (Transport: RTP/AVP/TCP;interleaved=0-1)S-->>C: 200 OK (Transport: ...;ssrc=..., Session: ...)C->>S: PLAY rtsp://host/path (Session: ...)S-->>C: 200 OK (RTP-Info: seq=..., rtptime=...)Note over C,S: S 开始以 interleaved 模式在 TCP 流中发送：<br/>"$" + ch + len + RTP
若是 RTP/UDP，SETUP 阶段会协商客户端/服务器的 UDP 端口；PLAY 后媒体数据走 UDP。
4) 客户端请求 → 服务器响应（示例）
OPTIONS
OPTIONS rtsp://10.0.0.1/track1 RTSP/1.0
CSeq: 1--
RTSP/1.0 200 OK
CSeq: 1
Public: OPTIONS, DESCRIBE, SETUP, TEARDOWN, PLAY, PAUSE
DESCRIBE
DESCRIBE rtsp://10.0.0.1/track1 RTSP/1.0
CSeq: 2
Accept: application/sdp--
RTSP/1.0 200 OK
CSeq: 2
Content-Type: application/sdp
Content-Length: <len>v=0
o=- 0 0 IN IP4 10.0.0.1
s=H264
t=0 0
a=control:*
m=video 0 RTP/AVP 96
a=rtpmap:96 H264/90000
a=fmtp:96 packetization-mode=1;sprop-parameter-sets=<b64-sps>,<b64-pps>
a=control:track1
SETUP（RTP over TCP）
SETUP rtsp://10.0.0.1/track1 RTSP/1.0
CSeq: 3
Transport: RTP/AVP/TCP;unicast;interleaved=0-1--
RTSP/1.0 200 OK
CSeq: 3
Transport: RTP/AVP/TCP;unicast;interleaved=0-1;ssrc=12345678
Session: 12345678
PLAY
PLAY rtsp://10.0.0.1/track1 RTSP/1.0
CSeq: 4
Session: 12345678--
RTSP/1.0 200 OK
CSeq: 4
RTP-Info: url=rtsp://10.0.0.1/track1;seq=1000;rtptime=0
Session: 12345678
5) SDP 关键字段（H.264 例）
m=video 0 RTP/AVP 96：媒体类型=video，控制端口占位 0（TCP 模式不在 SDP 暴露端口），PT=96（动态负载）。a=rtpmap:96 H264/90000：将 PT=96 映射为 H.264，时钟 90 kHz（RTP 时间戳单位）。a=fmtp:96 packetization-mode=1; sprop-parameter-sets=...：packetization-mode：0=单 NAL；1=Single NAL/STAP-A/FU-A；2=非常用（STAP-B/MTAP）。sprop-parameter-sets：SPS/PPS 的 Base64，用于解码器初始化。
a=control:track1：该媒体的 RTSP 控制 URL 后缀。
SPS/PPS Base64：直接对 Annex‑B 中去掉起始码的 SPS/PPS 字节做 Base64。
6) 数据发送过程（H.264 → RTP）
- 编码器输出 Annex‑B 字节流：
00 00 00 01+ NALU（SPS/PPS/SEI/IDR/P 等）。 - 将起始码剥离，逐个 NALU 做 RTP 负载化：
- Single NAL Unit：小 NALU（如 SPS/PPS/小 P 帧片段）直接一个 RTP 包携带。
- STAP‑A (type=24)：把多个小 NALU 合并到一个 RTP 包（很少用）。
- FU‑A (type=28)：大 NALU 分片：载荷 =
FU-Indicator(1B)+FU-Header(1B)+片数据。FU-Header：S=首片(bit7),E=尾片(bit6),Type=原始 NAL 类型(低5位)。
- RTP 头（12 B）：
V=2，PT=96（由 SDP 指定），seq递增，ts（90 kHz 时钟，通常按帧步进），ssrc唯一。 - Marker(M) 位：通常置于“一帧的最后一个 RTP 包”。
- RTP over TCP（interleaved）：
'$'(0x24) + channel(1B) + length(2B-BE) + RTP(12B+payload)。
7) RTP over TCP（interleaved）说明
- 动机：穿越 NAT/防火墙，复用 RTSP 的 TCP 连接承载 RTP/RTCP。
- 帧格式：
'$' 1B | Channel 1B | Length 2B (大端，=后续RTP字节数) | RTP(12B+payload)
- 通道：常见
0=RTP、1=RTCP（也可协商其他）。 - 示例（十六进制）：
24 00 04 B0 ...0x24=‘$’，0x00=RTP 通道，0x04B0=1200（接下来 1200 字节是 RTP）。
8) RTSP × H.264/RTP 示例（要点）
- SPS/PPS 发送：常在关键帧前发送（或复写）以便随时解码入会。
- FU‑A 分片：大于 MTU 的 IDR/P 片会被拆分；
- FU-Indicator =
F|NRI|28； - FU-Header =
S/E 标志 + 原始 NAL Type； - 只在帧最后一片置
Marker=1。
- FU-Indicator =
- Wireshark 过滤：
rtsp、tcp.port==554、rtp。 - 识别 H.264 NAL 类型：
- 单包：载荷首字节
F|NRI|Type，Type=7(SPS),8(PPS),5(IDR),1(P/B)等； - FU‑A：载荷首两字节：
[0]=FU-Indicator(type=28)、[1]=FU-Header(S/E/Type)。
- 单包：载荷首字节
9) 附：强制关键帧（FFmpeg/libx264 小贴士）
- 固定 GOP：
ctx->gop_size = FPS;（例如 25 → 每 1s 关键帧）。 - x264 参数（降低不确定性）：
av_opt_set(ctx->priv_data, "x264-params", "keyint=25:min-keyint=25:scenecut=0", 0); - 驱动 I 帧：部分编码器支持将
AVFrame->pict_type=AV_PICTURE_TYPE_I作为“请求”，但是否立即生效取决于编码器；更可靠还是上面的 keyint/min-keyint/scenecut。
10) 术语速记
- CSeq：RTSP 会话内请求序号。
- Session：SETUP 响应分配的会话 ID，后续请求要带。
- SSRC：RTP 同步源 ID，用于区分与同步流。
- PT：RTP 负载类型；H.264 常用 96（动态，SDP 中声明）。
- RTP 时间戳：单位 90 kHz；逐帧递增（例如 25 fps → 每帧 +3600）。
参考抓包操作
- 过滤：
tcp.port == 554看 RTSP 文本；rtp看媒体包。 - RTP over TCP：展开
RTSP流中的Interleaved Data，RTP 解码同样可用。 - 典型问题定位：
- 看
SDP是否含packetization-mode=1、sprop-parameter-sets； - 检查
Marker是否出现在每帧最后一个包； - FU‑A 的
S/E是否成对出现，从S=1到E=1闭合。
- 看
