STM32把产品信息写入固件.hex / .bin文件中详解(分散加载)

news 2025/11/2 8:19:56

概述

在日常开发过程中，为了产品后续维护，版本号管理是必不可少的一项，不管是开发中测试、量产、还是后期升级迭代都是需要版本号管理来区分。在此写一篇文章做个笔录，需要用的知识分散加载，如还不太懂这方面的知识，可去“百度”或者“deepseek”科普，这里不再赘述。

这里介绍有两种方式：

1、第一种，使用__attribute__((at(ADDR_BASE)))）

2、第二种，使用__attribute__((section(".version_info")))，需要在.sct文件中修改，才能使用

区别是第一种比第二种占用空间大，后面会介绍。

一、开发环境

1、硬件平台

STM32F401CEU6
内部Flash : 512Kbytes，SARM : 96 Kbytes

二、STM32CubeMx配置

2.1、系统时钟配置

2.2、下载调试配置

2.3、生成代码

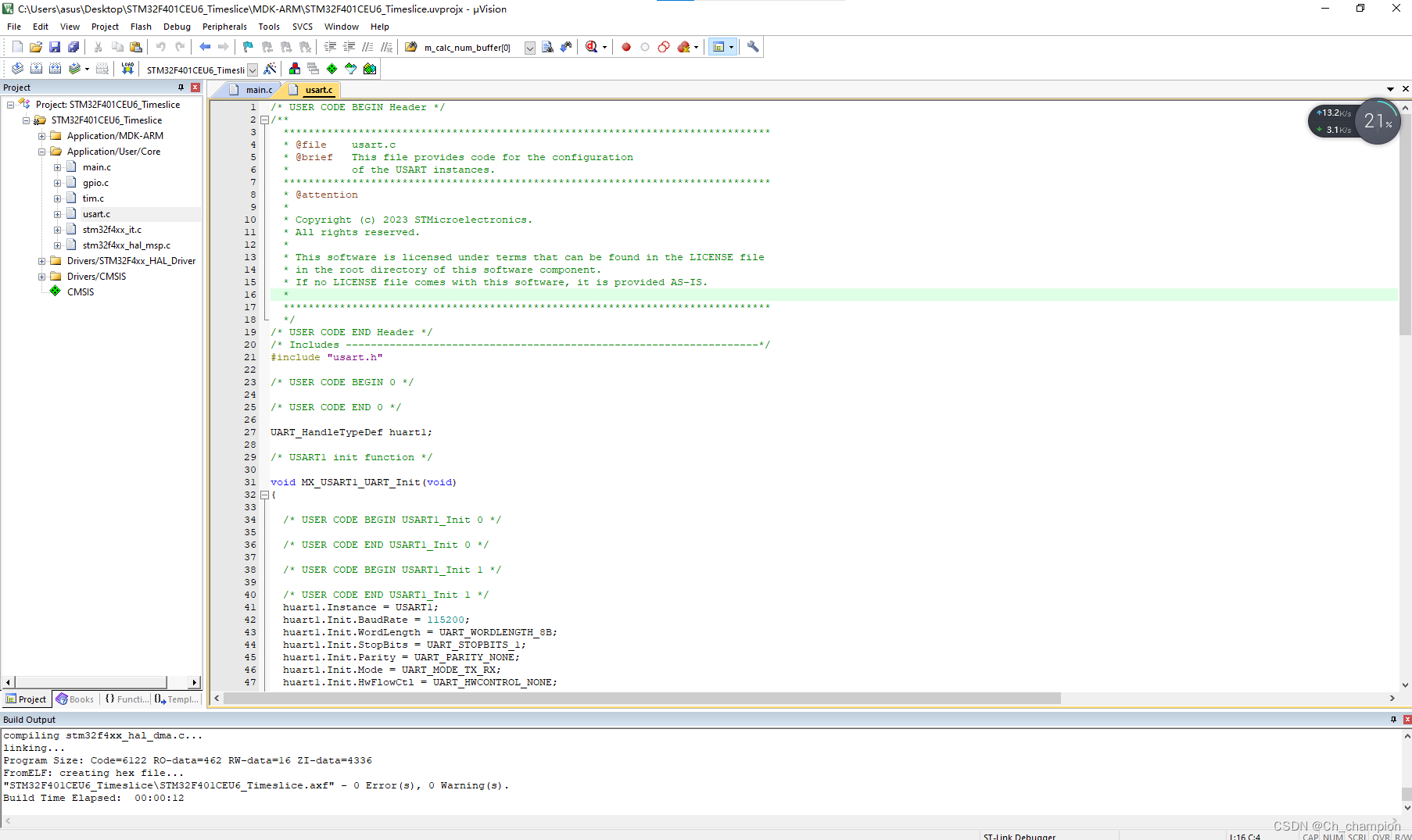

2.4、编译工程

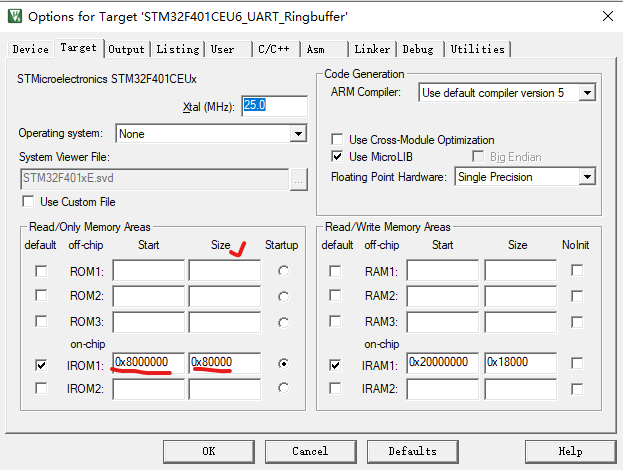

2.5、查看该型号芯片Falsh的地址、大小信息

三、编码

1、main.c

/* USER CODE BEGIN 0 */#define ENABLE_SCT	1		//需要添加 .sct文件里面的内容才行。/* 编译信息结构体 - 将存储在Flash中 */
typedef struct {char compile_data[12];		/* 编译日期 "MMM DD YYYY" */char compile_time[10];		/* 编译时间 "HH:MM:SS" */char compiler_info[10];		/* 编译器信息 */char hardware_version[10];	/* 硬件版本号 */char firmware_version[10];	/* 软件版本号 */char mcu_type[15];			/* MCU型号 */
} __attribute__((packed)) build_info_t;//#define INFO_ADDR_BASE   (0x8000000 + 0x80000 - 0x800)	//最后的1k地址，起始地址: 0x8000000, 大小是: 0x80000(512k), 预留2k空间存储, 有个弊端就是固件空间占很大
#define INFO_ADDR_BASE   (0x8000000 + 0x4000)	//最后的1k地址，起始地址: 0x8000000, 偏移16k地址用来存放, 通过map得知，改个合理的地址专门存放该信息即可/* 编译信息实例 - 使用特定段存储 */
//const build_info_t firmware_build_info __attribute__((section(".build_info"), used)) = {#if ENABLE_SCTconst build_info_t firmware_build_info __attribute__((section(".build_info"))) = {	//要在.sct文件中修改，才能使用
#else 	const build_info_t firmware_build_info __attribute__((at(INFO_ADDR_BASE + 0x00))) = {
#endif	__DATE__,__TIME__,
#ifdef __ICCARM__"IAR-ARM",		/* IAR编译器*/
#elif defined(__CC_ARM) || defined(__ARMCC_VERSION)"KEIL-MDK",		/* keil编译器 */
#else"Unknown",
#endif"HW_V1.2.1",	/* 硬件版本 */"FW_V1.0.1",	/* 软件版本 */"STM32F401CEUx"	/* MCU型号 */
};/* 详细版本信息字符串 */
//const char firmware_build_info[] __attribute__((section(".version_info"), used)) =
#if ENABLE_SCTconst char detailed_version_info[] __attribute__((section(".version_info"))) =
#else 	const char detailed_version_info[] __attribute__((at(INFO_ADDR_BASE + 0x400))) =  // 偏移1k地址空间
#endif	"===  heihei === \r\n""Firmware Version: 1.0.1\r\n""Build Data:" __DATE__ "\r\n""Build TIME:" __TIME__ "\r\n""Cocyright (c) 2025 heihei\r\n";////------------------------------------------------------------------------------#include //------------------------------------------------------------------------------
//#define VERINFO_ADDR_BASE   (0x8004F00) // 版本信息在FLASH中的存放地址
//const char Hardware_Ver[] __attribute__((at(VERINFO_ADDR_BASE + 0x00)))  = "Hardware: 1.0.0";
//const char Firmware_Ver[] __attribute__((at(VERINFO_ADDR_BASE + 0x20)))  = "Firmware: 1.0.0";
//const char Compiler_Date[] __attribute__((at(VERINFO_ADDR_BASE + 0x40))) = "Date: "__DATE__;
//const char Compiler_Time[] __attribute__((at(VERINFO_ADDR_BASE + 0x60))) = "Time: "__TIME__;
////------------------------------------------------------------------------------//volatile int test_num 	__attribute__((at(0x20018040))) = 0;
//volatile int num 		__attribute__((at(0x8080400))) = 0;
//
//void AA(void)			__attribute__((section("RAM1")));
//void AA(void)
//{
//	volatile int a = 1;
//}//void BB(void)			__attribute__((section("ROM1")));
//void BB(void)
//{
//	volatile int test_num = 2;
//}/* USER CODE END 0 */int main(void)
{/* USER CODE BEGIN 1 */
//	void AA(void);
//		AA();
//	void BB(void);
//		BB();
//	test_num = 9;
//	num = 6;/* USER CODE END 1 *//* MCU Configuration--------------------------------------------------------*//* Reset of all peripherals, Initializes the Flash interface and the Systick. */HAL_Init();/* USER CODE BEGIN Init *//* USER CODE END Init *//* Configure the system clock */SystemClock_Config();/* USER CODE BEGIN SysInit *//* USER CODE END SysInit *//* Initialize all configured peripherals */MX_GPIO_Init();MX_USART1_UART_Init();MX_TIM1_Init();MX_IWDG_Init();MX_USART6_UART_Init();/* USER CODE BEGIN 2 */HAL_TIM_Base_Start_IT(&htim1);HAL_UART_Receive_IT_Enable();printf("heihei min task \r\n");//    printf("buildData: %s\r\n", firmware_build_info.compile_data);
//    printf("buildTime: %s\r\n", firmware_build_info.compile_time);
//	printf("buildInfo: %s\r\n", firmware_build_info.compiler_info);
//	printf("firwareVersion: %s\r\n", firmware_build_info.firmware_version);
//	printf("mcu_type: %s\r\n", firmware_build_info.mcu_type);/* USER CODE END 2 *//* Infinite loop *//* USER CODE BEGIN WHILE */while (1){/* USER CODE END WHILE *//* USER CODE BEGIN 3 */}/* USER CODE END 3 */
}

四、结果

A、第一种方式

1、在main.c文件第 62行代码

#define ENABLE_SCT 1

改成

#define ENABLE_SCT 0

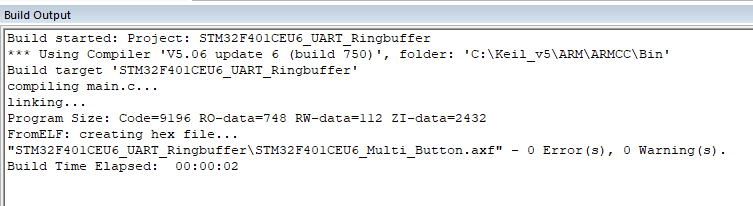

2、再次编译工程，如下所示

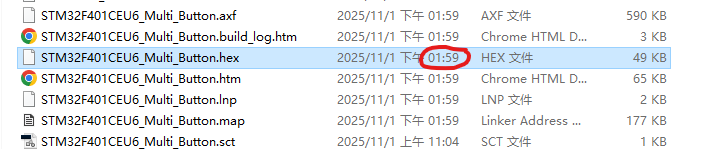

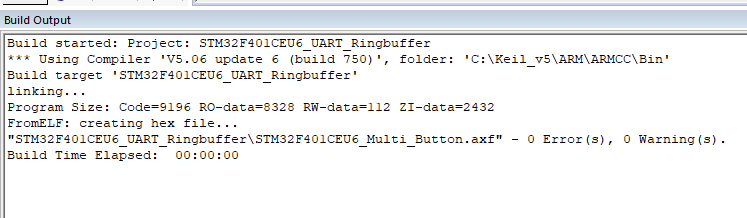

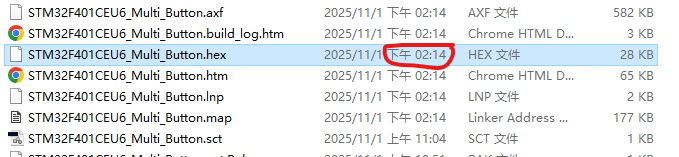

3、编译时间

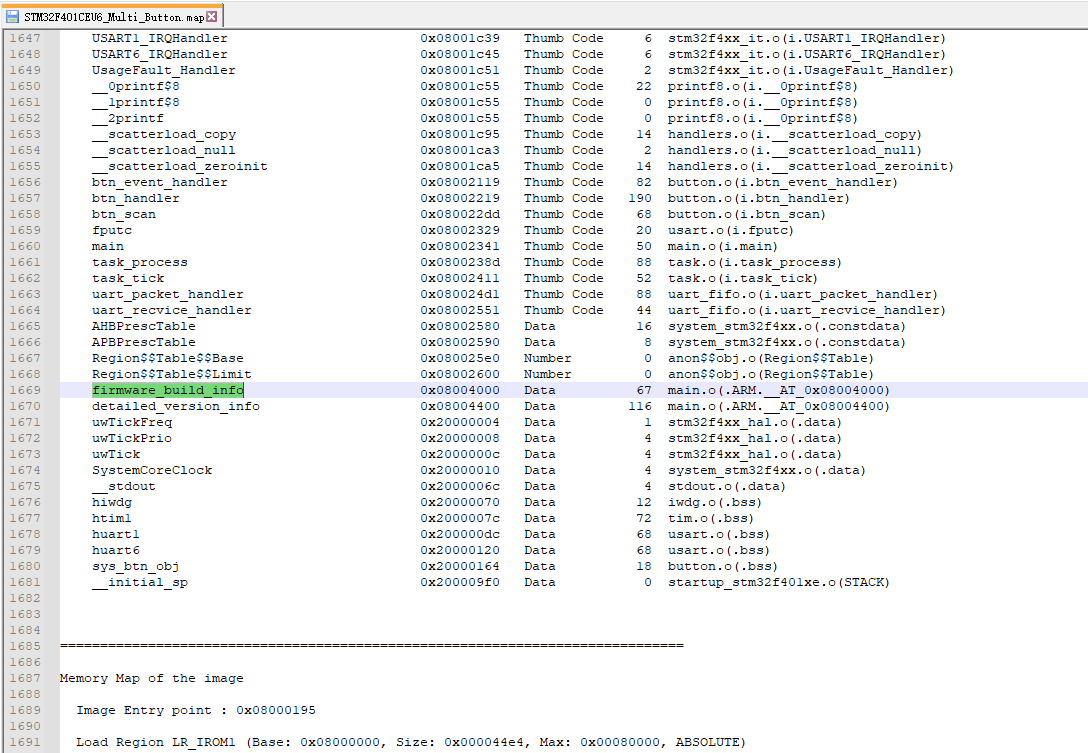

4、使用.map文件查看地址分配信息

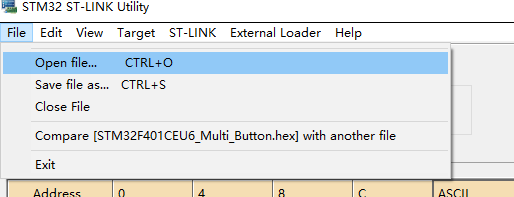

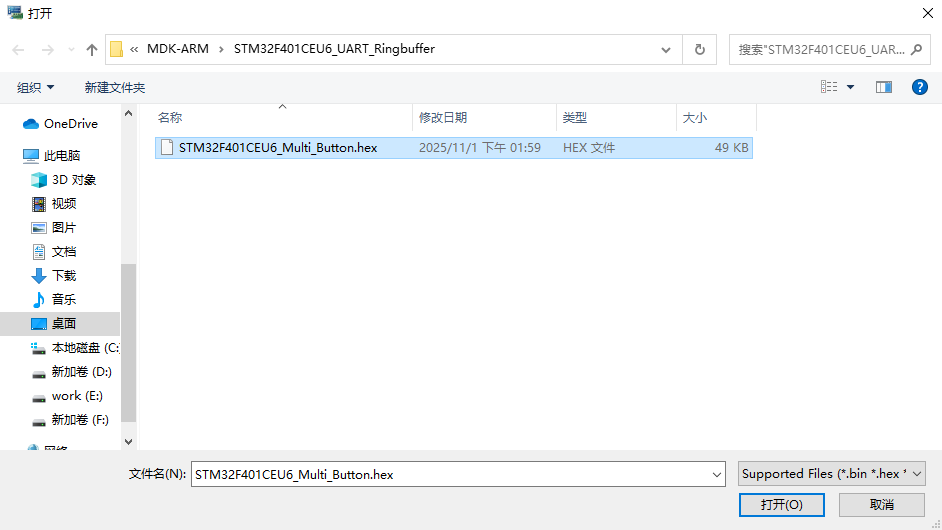

5、使用ST- LINK 查看hex文件内容

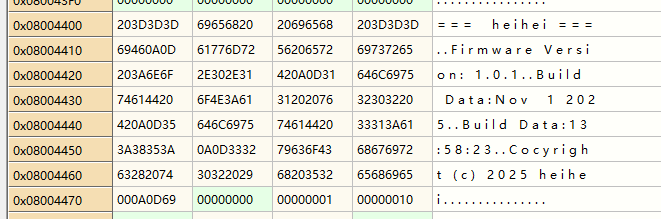

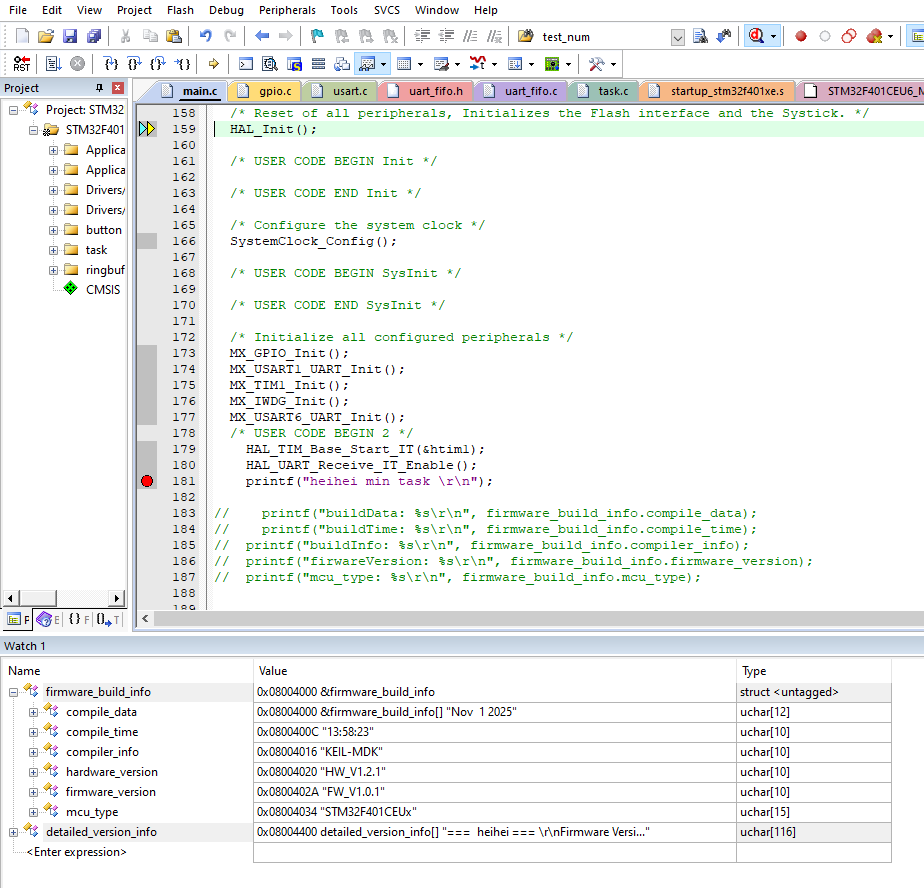

6、使用软件debug模式，查看内容信息

B、第二种方式

1、在main.c文件第 62行代码

#define ENABLE_SCT 1

改成

#define ENABLE_SCT 0

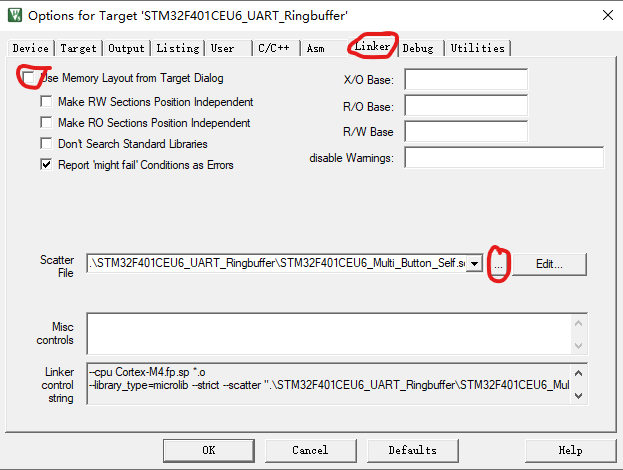

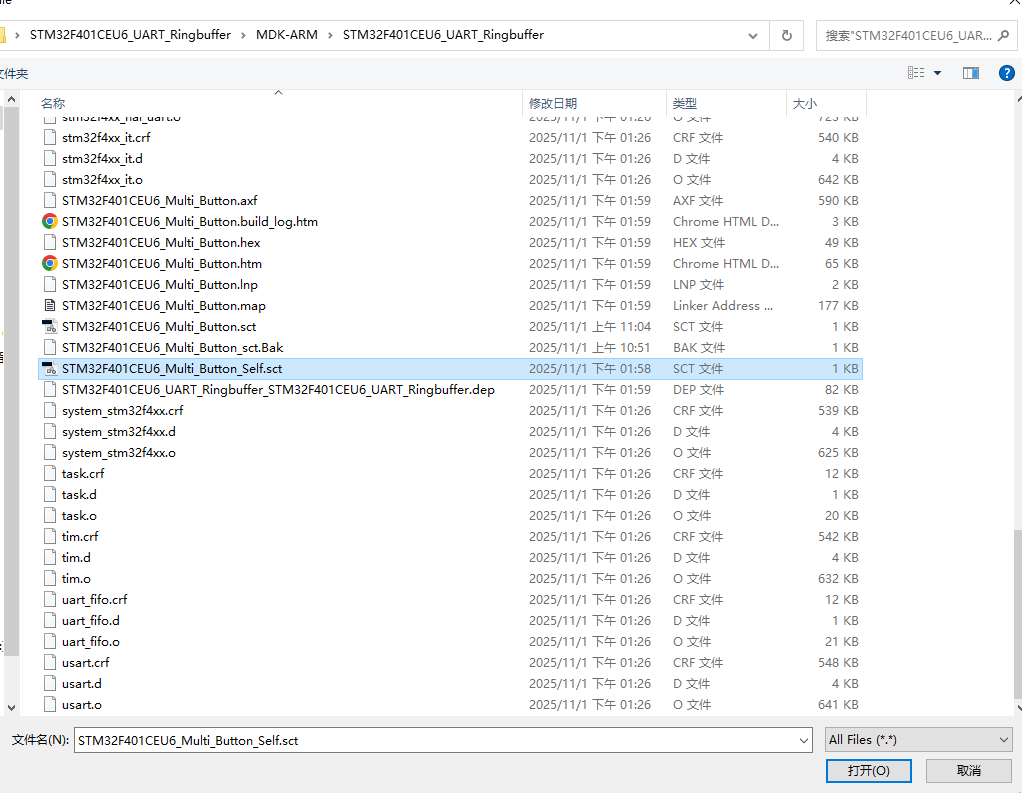

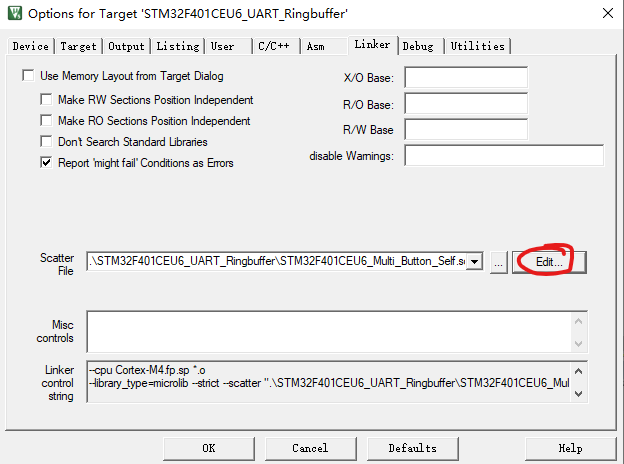

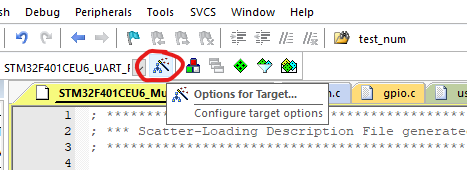

2、找到.sct文件，重新命名避免原文件的覆盖。

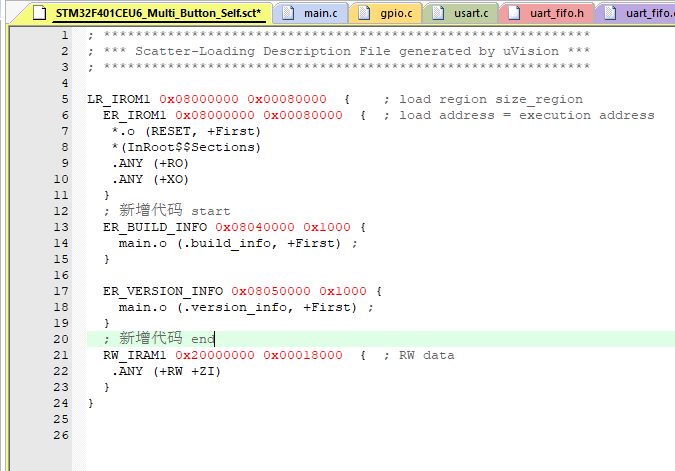

3、修改.sct文件内容

; *************************************************************
; *** Scatter-Loading Description File generated by uVision ***
; *************************************************************LR_IROM1 0x08000000 0x00080000  {    ; load region size_regionER_IROM1 0x08000000 0x00080000  {  ; load address = execution address*.o (RESET, +First)*(InRoot$$Sections).ANY (+RO).ANY (+XO)}; 新增代码 startER_BUILD_INFO 0x08040000 0x1000 {main.o (.build_info, +First) ;}ER_VERSION_INFO 0x08050000 0x1000 {main.o (.version_info, +First) ;}; 新增代码 endRW_IRAM1 0x20000000 0x00018000  {  ; RW data.ANY (+RW +ZI)}
}

4、同理上面都修改好后，再次编译工程。

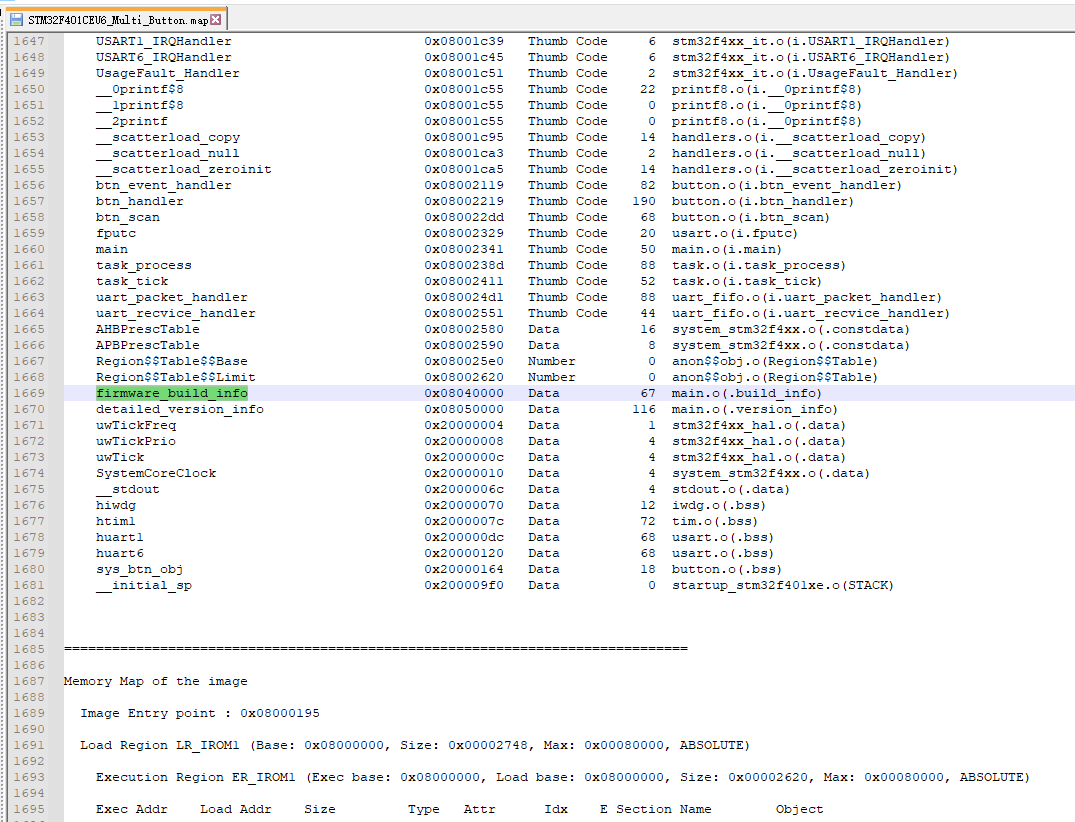

5、使用.map文件查看地址分配信息

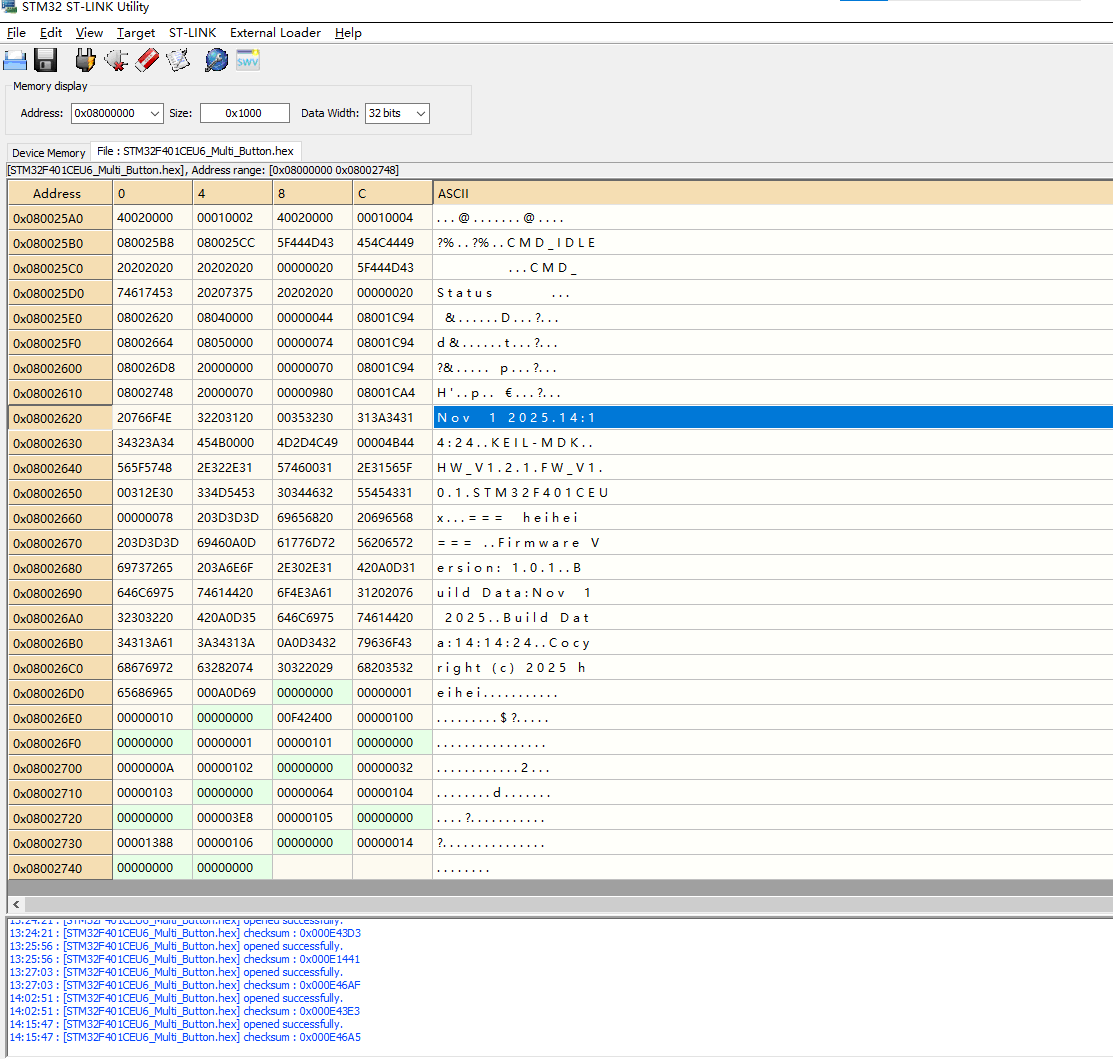

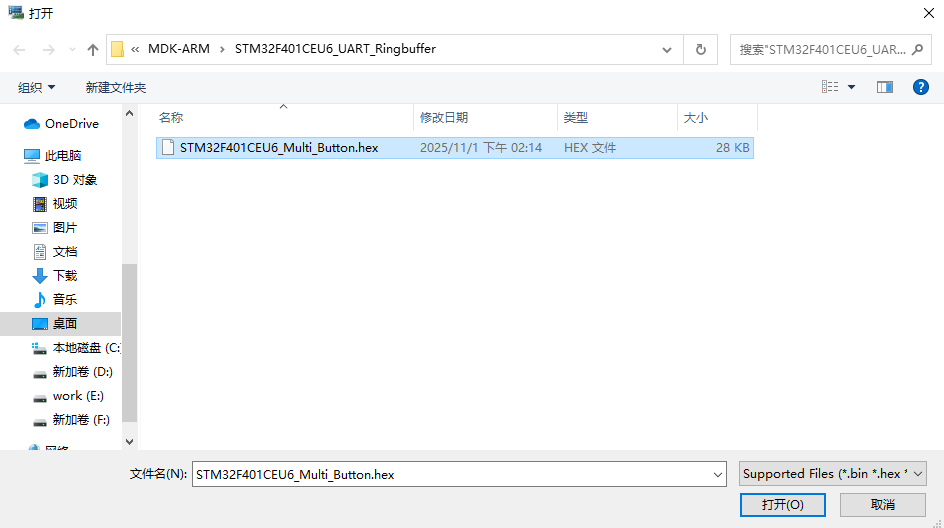

6、使用ST-LINK 查看hex固件内容

五、总结

好了，讲解完毕，希望能帮助到大家，蟹蟹参阅。
