I.MX6U 启动方式详解

news 2025/11/2 7:11:16

I.MX6U 支持多种启动方式以及启动设备，比如可以从 SD/EMMC、NAND Flash、QSPI Flash 等启动。

1、启动方式选择

BOOT 的处理过程是发生在 I.MX6U 芯片上电以后，芯片会根据 BOOT_MODE[1:0]的设置来选择 BOOT 方式。

BOOT_MODE[1:0]的值是可以改变的，有两种方式，一种是改写 eFUSE(熔丝)，一种是修改相应的 GPIO 高低电平。第一种修改 eFUSE 的方式只能修改一次，后面就不能再修改了，所以我们不使用。我们使用的是通过修改 BOOT_MODE[1:0]对应的 GPIO 高低电平来选择启动方式，所有的开发板都使用的这种方式，I.MX6U 有一个 BOOT_MODE1 引脚和 BOOT_MODE0 引脚，这两个引脚对应这 BOOT_MODE[1:0]。

其中 BOOT_MODE1 和 BOOT_MODE0 在芯片内部是有 100KΩ下拉电阻的，所以默认是 0。

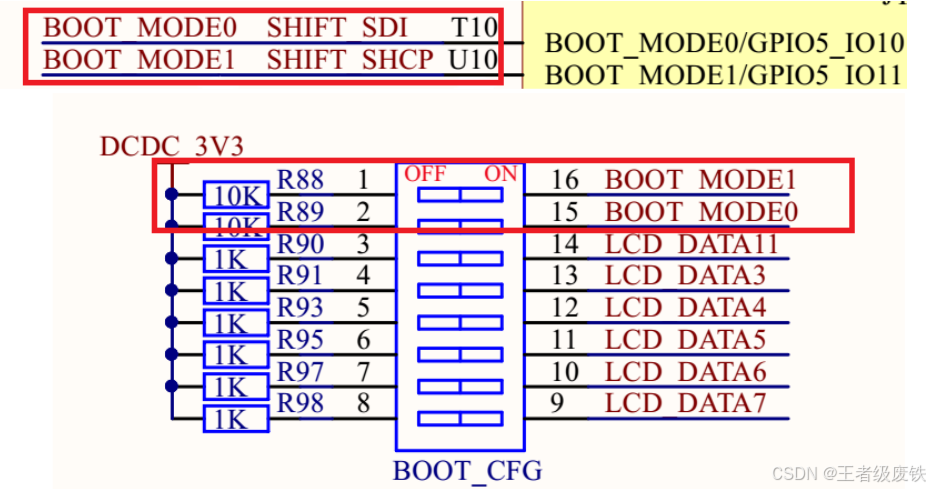

BOOT_MODE1 和 BOOT_MODE0 这两个引脚我们也接到了底板的拨码开关上，这样我们就可以通过拨码开关来控制 BOOT_MODE1 和 BOOT_MODE0 的高低电平。

以 BOOT_MODE1 为例，当我们把 BOOT_CFG 的第一个开关拨到“ON”的时候，就相当于 BOOT_MODE1 引脚通过 R88 这个 10K 电阻接到了 3.3V 电源，芯片内部的 BOOT_MODE1 又是 100K 下拉电阻接地，因此此时 BOOT_MODE1 的电压就是 100/(10+100)*3.3V= 3V，这是个高电平，因此BOOT_CFG 的中的 8 个开关拨到“ON”就是高电平，拨到“OFF”就是低电平。

而 I.MX6U 有四个 BOOT 模式，这四个 BOOT 模式由 BOOT_MODE[1:0]来控制，也就是BOOT_MODE1 和 BOOT_MODE0 这两 IO，BOOT 模式配置如表

我们用到的只有第二和第三种 BOOT 方式。这里我们只用第三种

2、内部 BOOT 模式

当 BOOT_MODE1 为 1，BOOT_MODE0 为 0 的时候此模式使能，在此模式下，芯片会执行内部的 boot ROM 代码，这段 boot ROM 代码会进行硬件初始化(一部分外设)，然后从 boot 设备(就是存放代码的设备、比如 SD/EMMC、NAND)中将代码拷贝出来复制到指定的 RAM 中，一般是 DDR。

启动设备

当 BOOT_MODE 设置为内部 BOOT 模式以后，可以从以下设备中启动：

①、接到 EIM 接口的 CS0 上的 16 位 NOR Flash。

②、接到 EIM 接口的 CS0 上的 OneNAND Flash。

③、接到 GPMI 接口上的 MLC/SLC NAND Flash，NAND Flash 页大小支持 2KByte、4KByte

和 8KByte，8 位宽。

④、Quad SPI Flash。

⑤、接到 USDHC 接口上的 SD/MMC/eSD/SDXC/eMMC 等设备。

⑥、SPI 接口的 EEPROM。

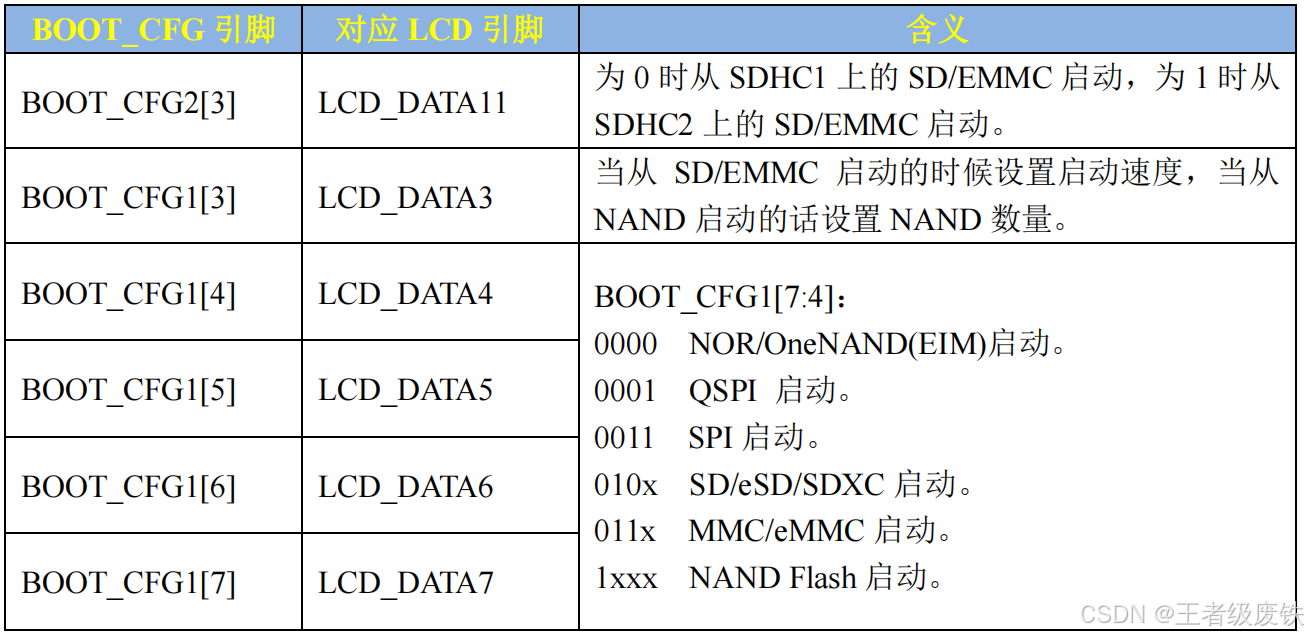

这些启动设备如何选择呢？I.MX6U 同样提供了 eFUSE 和 GPIO 配置两种，eFUSE 就不讲解了。我们重点看如何通过 GPIO 来选择启动设备，因为所有的 I.MX6U 开发板都是通过 GPIO来配置启动设备的。正如启动模式由 BOOT_MODE[1:0]来选择一样，启动设备是通过BOOT_CFG1[7:0]、BOOT_CFG2[7:0]和 BOOT_CFG4[7:0]这 24 个配置 IO，这 24 个配置 IO 刚好对应着 LCD 的 24 根数据线 LCD_DATA0~LCDDATA23，当启动完成以后这 24 个 IO 就可以作为 LCD 的数据线使用。这 24 根线和 BOOT_MODE1、BOOT_MODE0 共同组成了 I.MX6U的启动选择引脚，
