【断路器深入认识加选型】
断路器的学习
什么是断路器?
答:能接通、承载以及分断正常电路条件下的电流,也能在所规定的非正常电路(例如短路)下接通、承载一定时间和分断电流的一种机械开关电器。

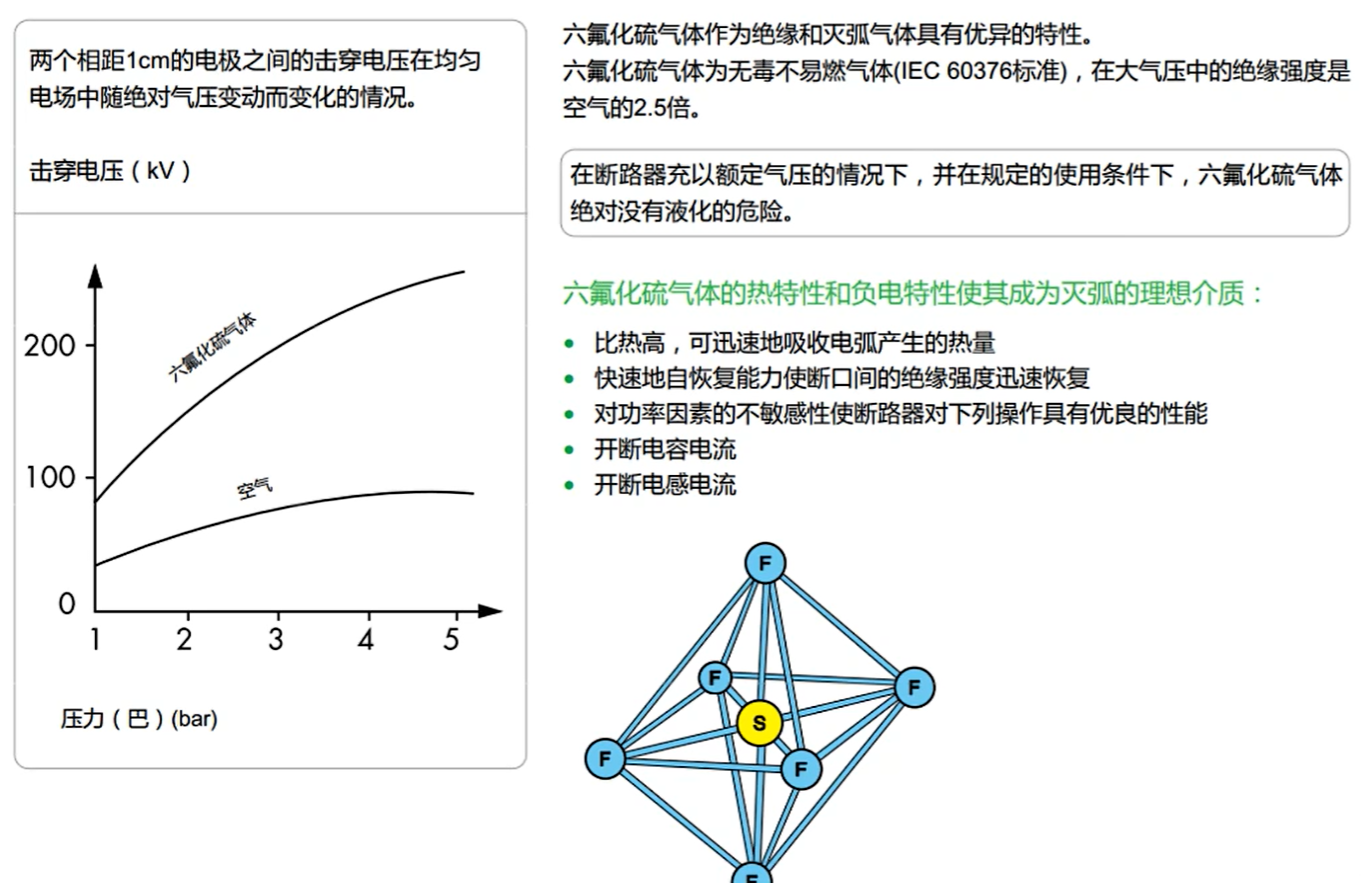

分类:高压(真空断路器、六氟化硫断路器SF6
)

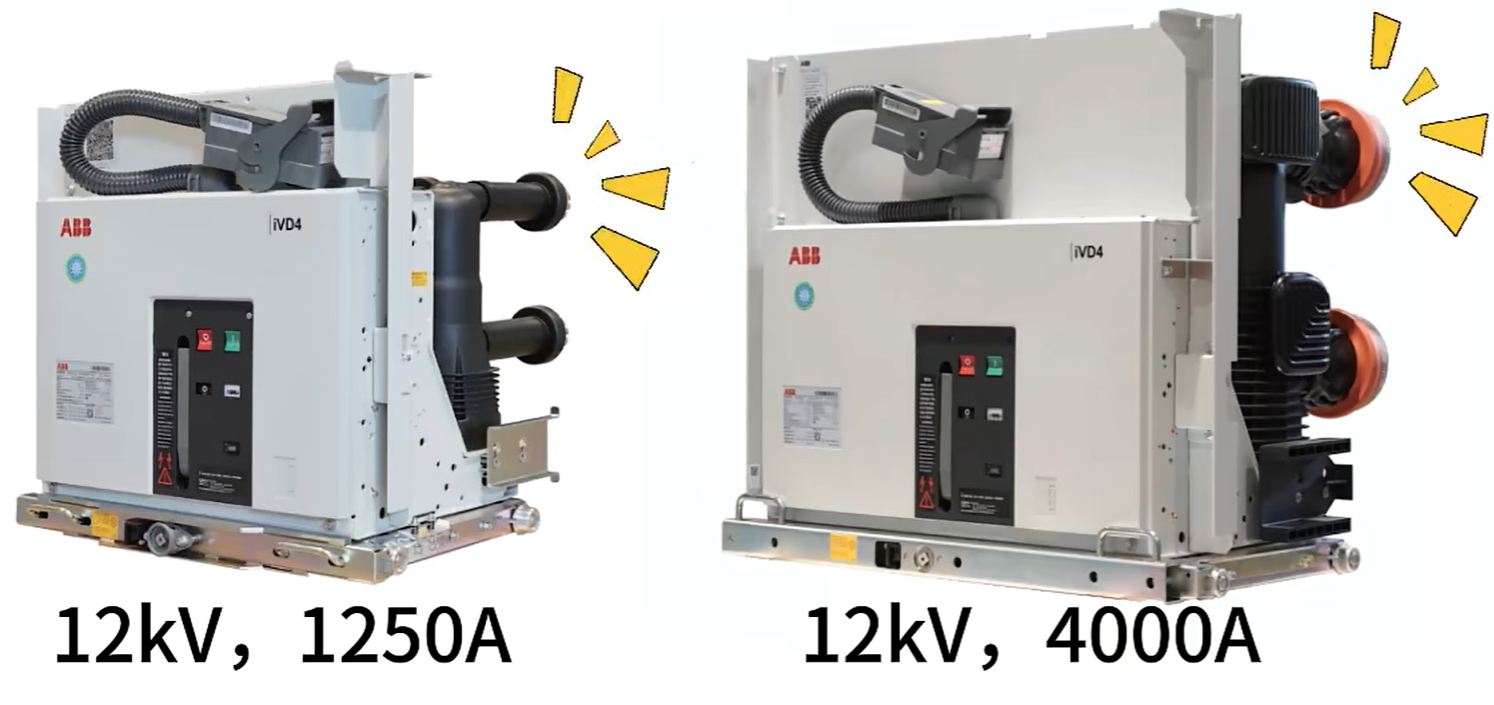

额定电压相等情况下,额定电流越大,导线越粗

(1)开断关合性能
额定短路开断电流Isc
,由两个值表征,——交流分量有效值、直流分量……
额定短路关合电流、额定短路耐受电流Ik
、额定峰值耐受电流Ip
(2)常用熄弧方法

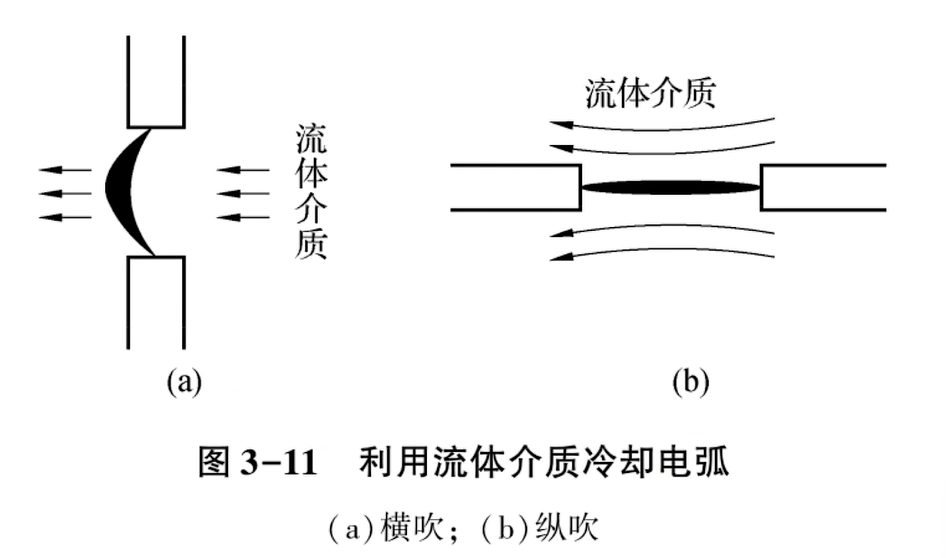

吹弧灭弧
纵缝灭弧、长弧切短灭弧、多断口灭弧、采用优质灭弧介质。
空气断路器

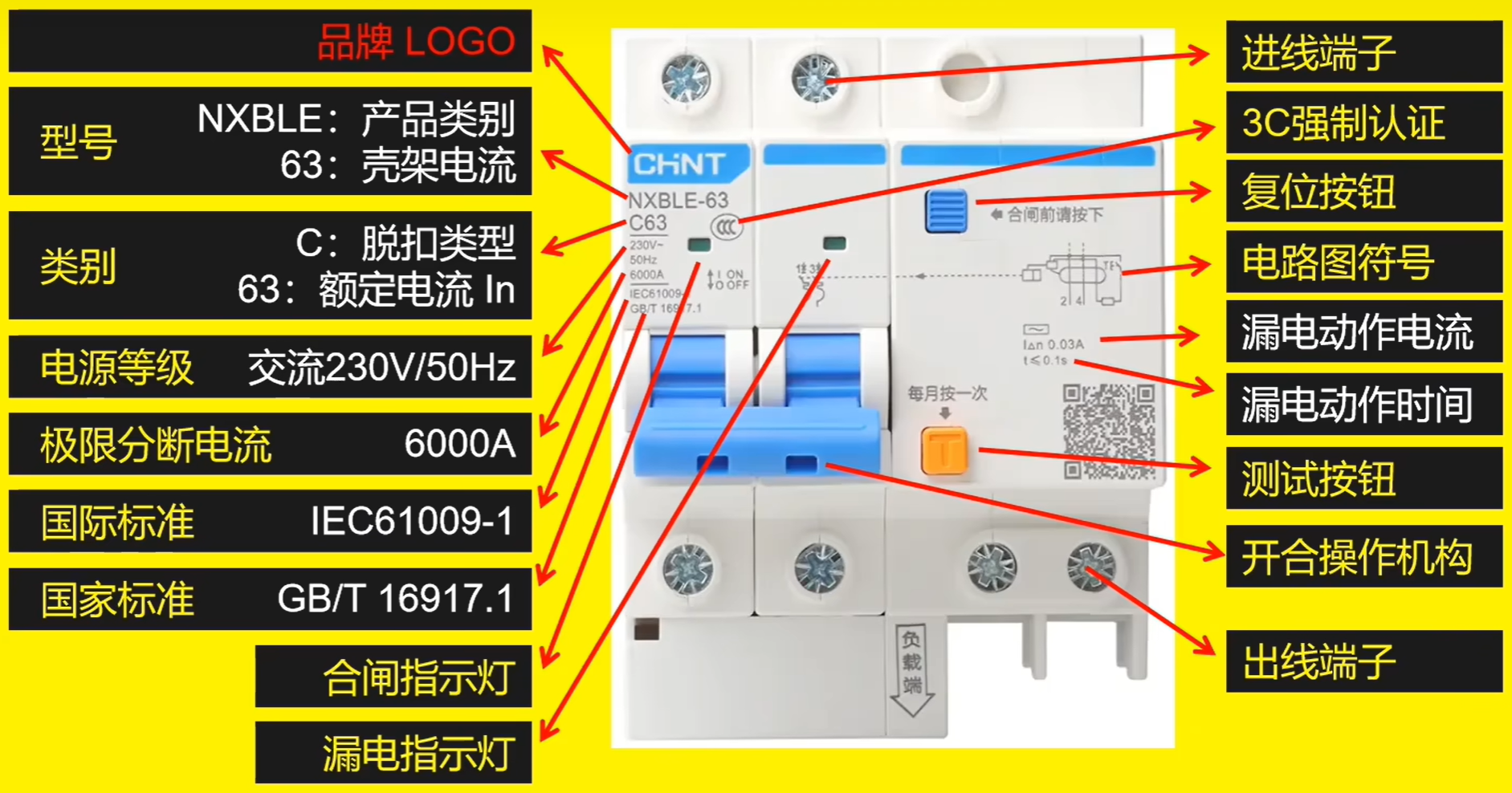

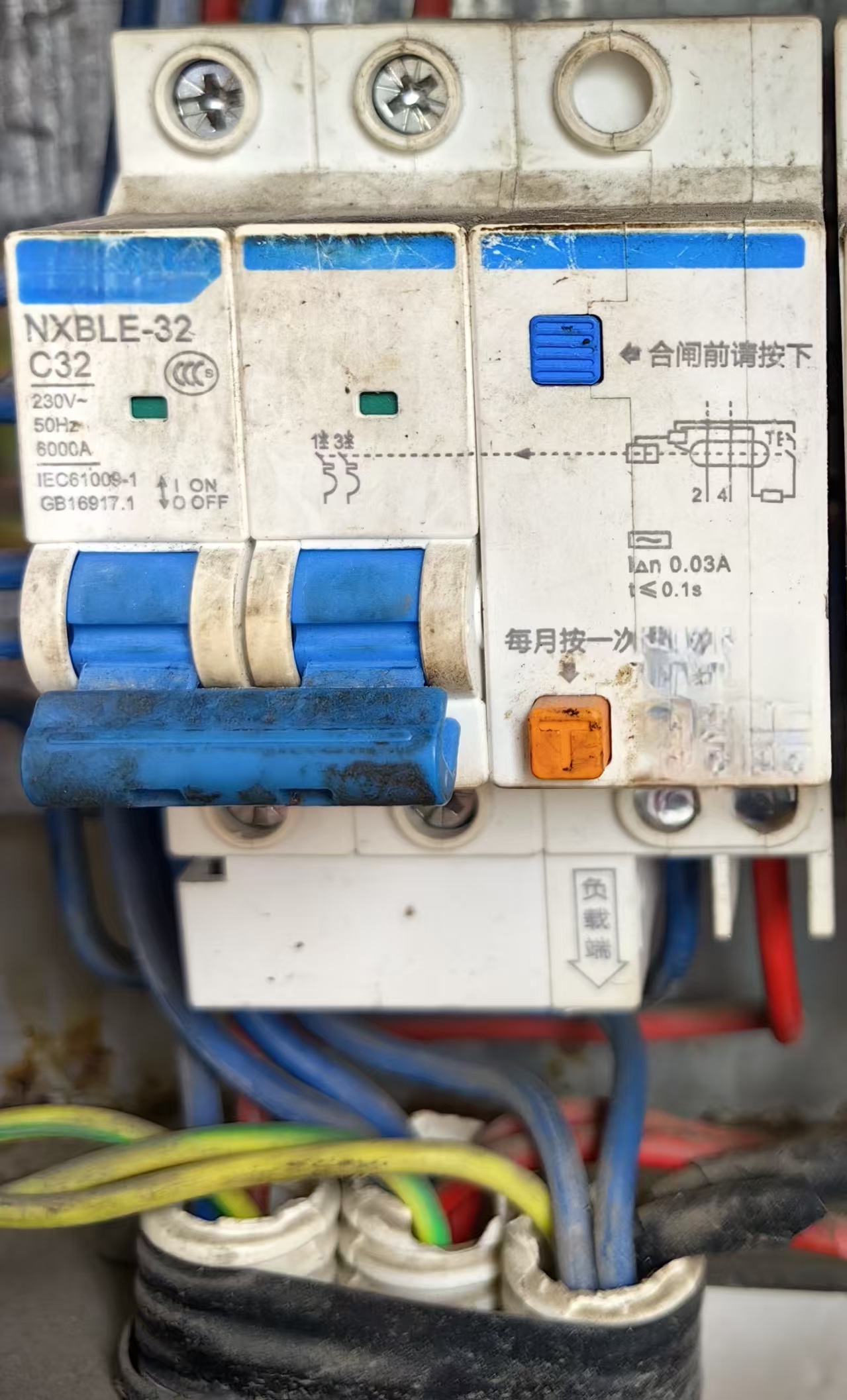

上图漏电电流为30mA,NXBLE是产品类别,-32是壳架电流,C是脱扣类型,32是额定电流,230是电压等级,6000A是极限分断电流,IEC是国际标准,GB是国家标准
具体如下图

注:1P空开照明用,只能断开火线,零线始终接通
如7.5kW的电机功率,电流是7.5乘2得15A
常用型号电流:
1A、2A、3A、4A、6A、10A、16A、25A、32A、40A、50A、63A、80A、100A、125A
C型与D型的区别在于短路瞬时脱扣电流的不同,过载保护是相同的。
C型:磁脱扣电流为(5-10)In,动作时间小于等于0.1s,适用于常规负载和照明线路。
D型:磁脱扣电流为(10-20)In,动作时间小于等于0.1s,适用于启动电流较大的负载。

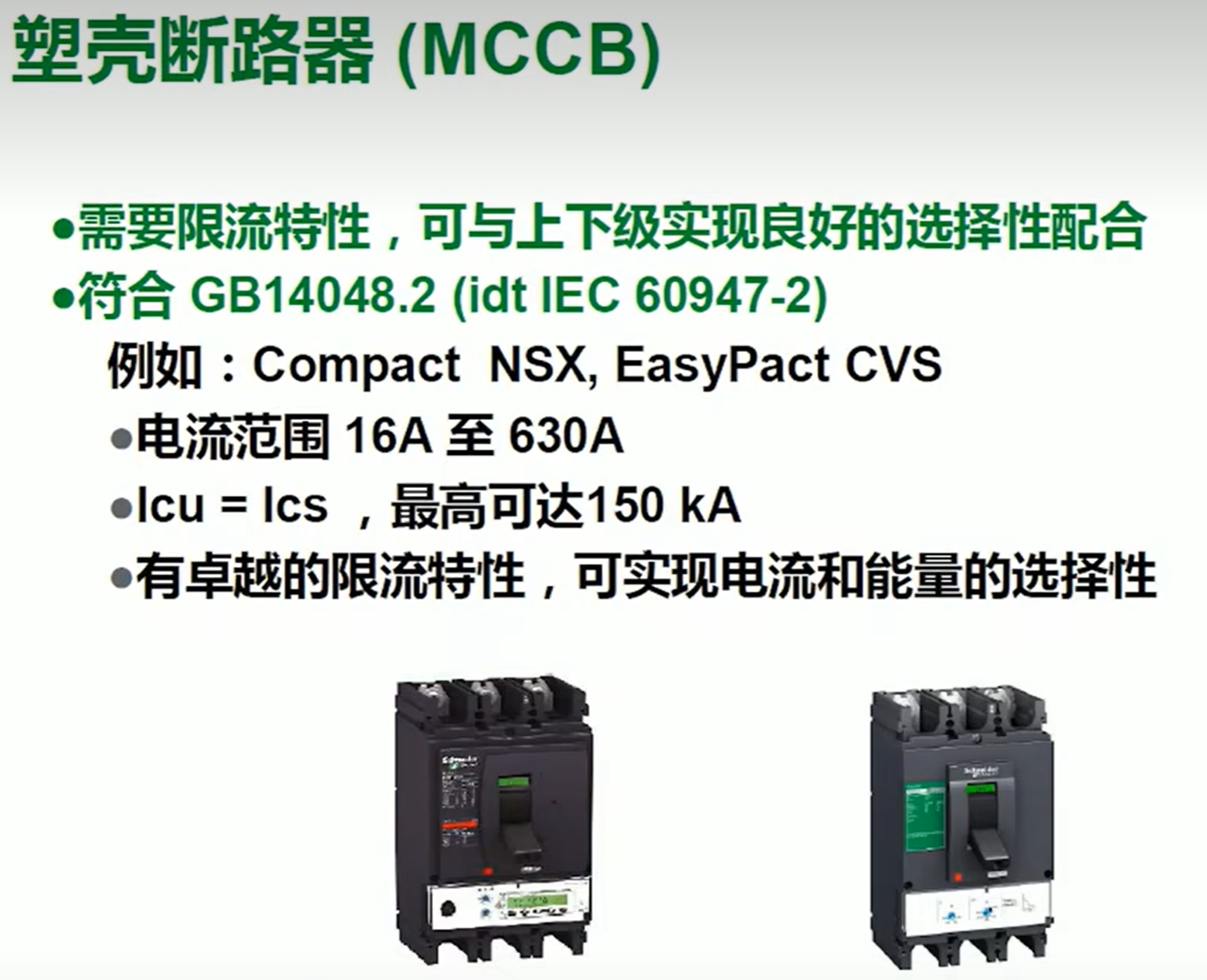

MCCB

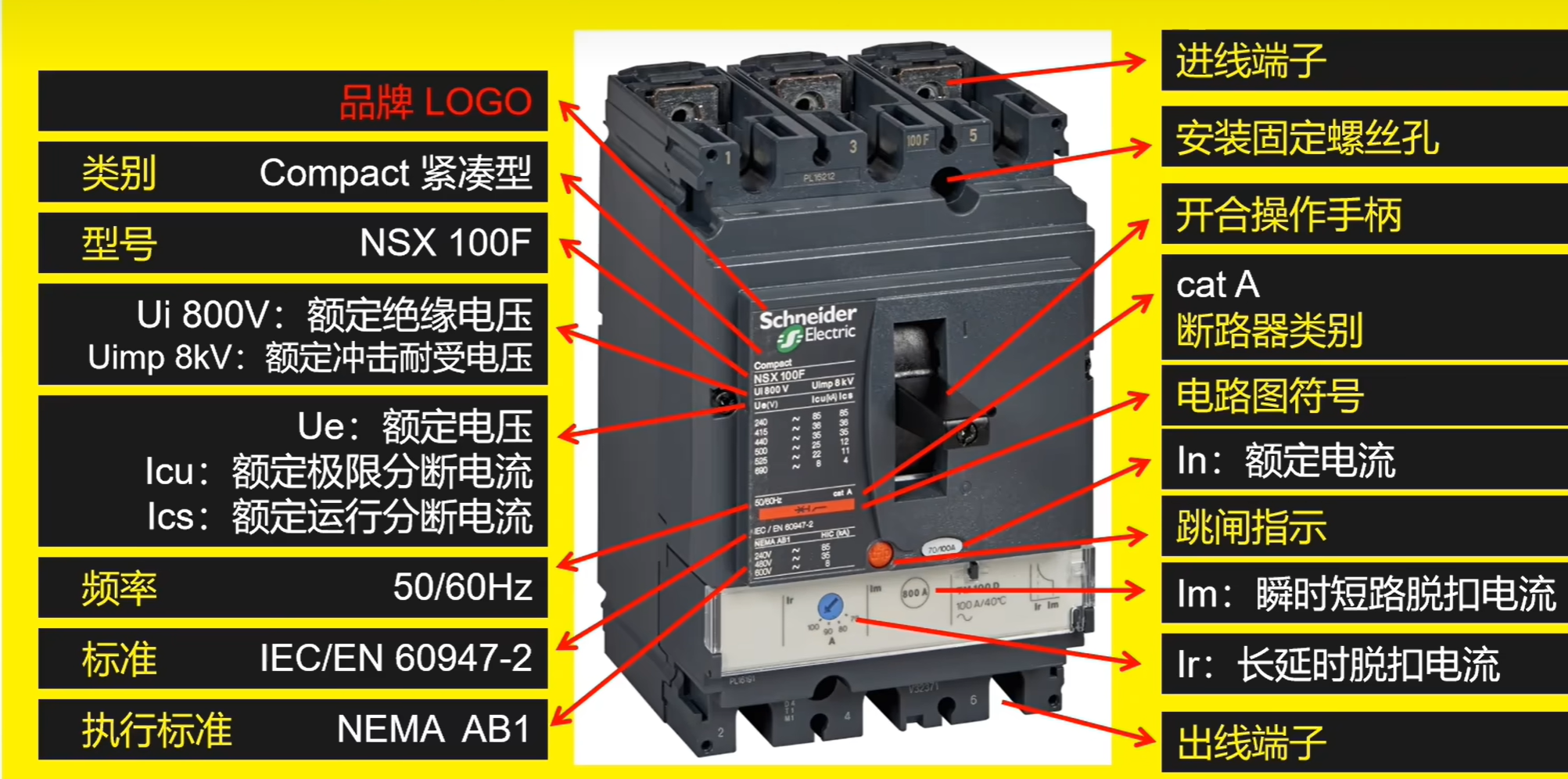

施耐德塑壳断路器,最重要的还是额定电流

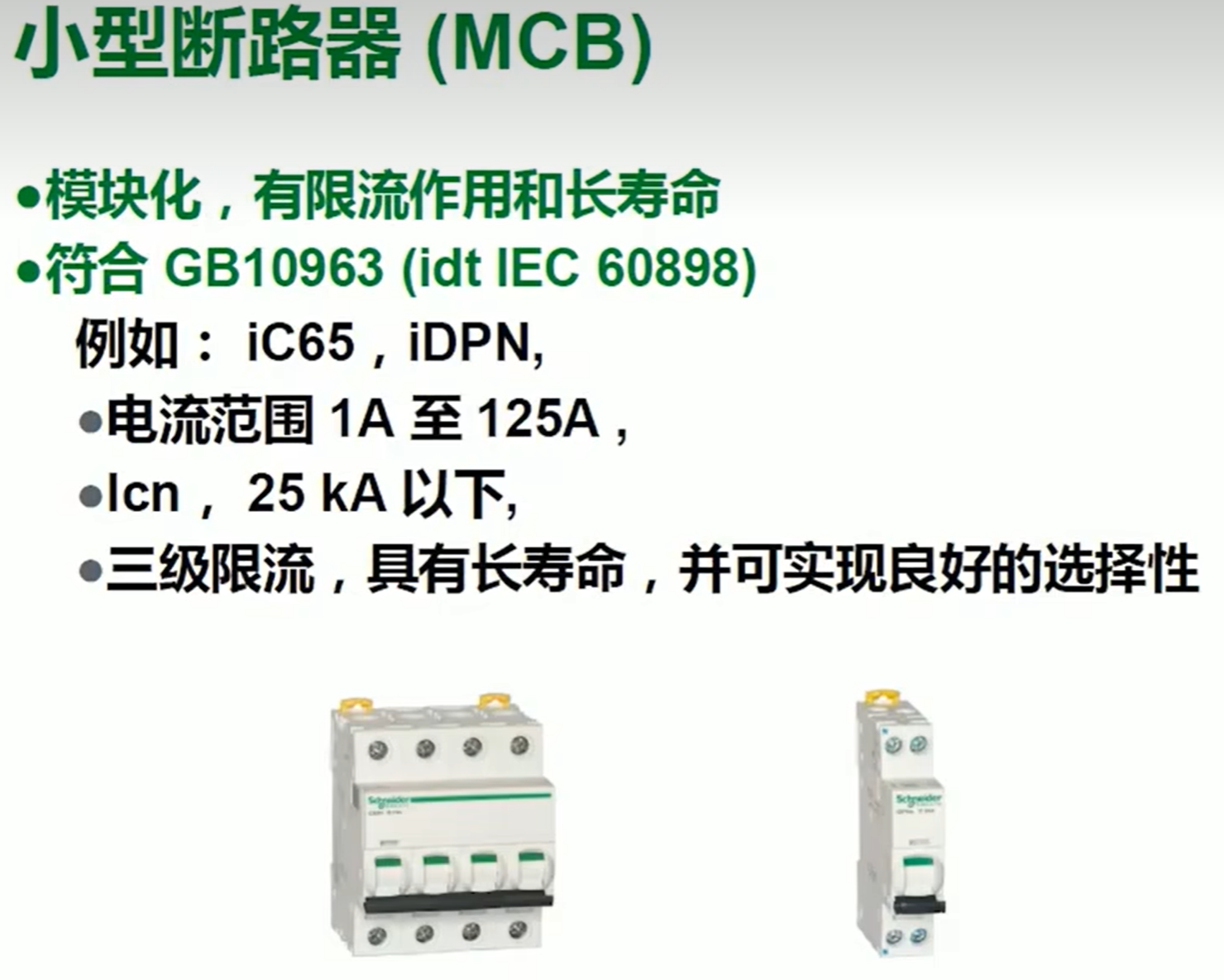

MCB

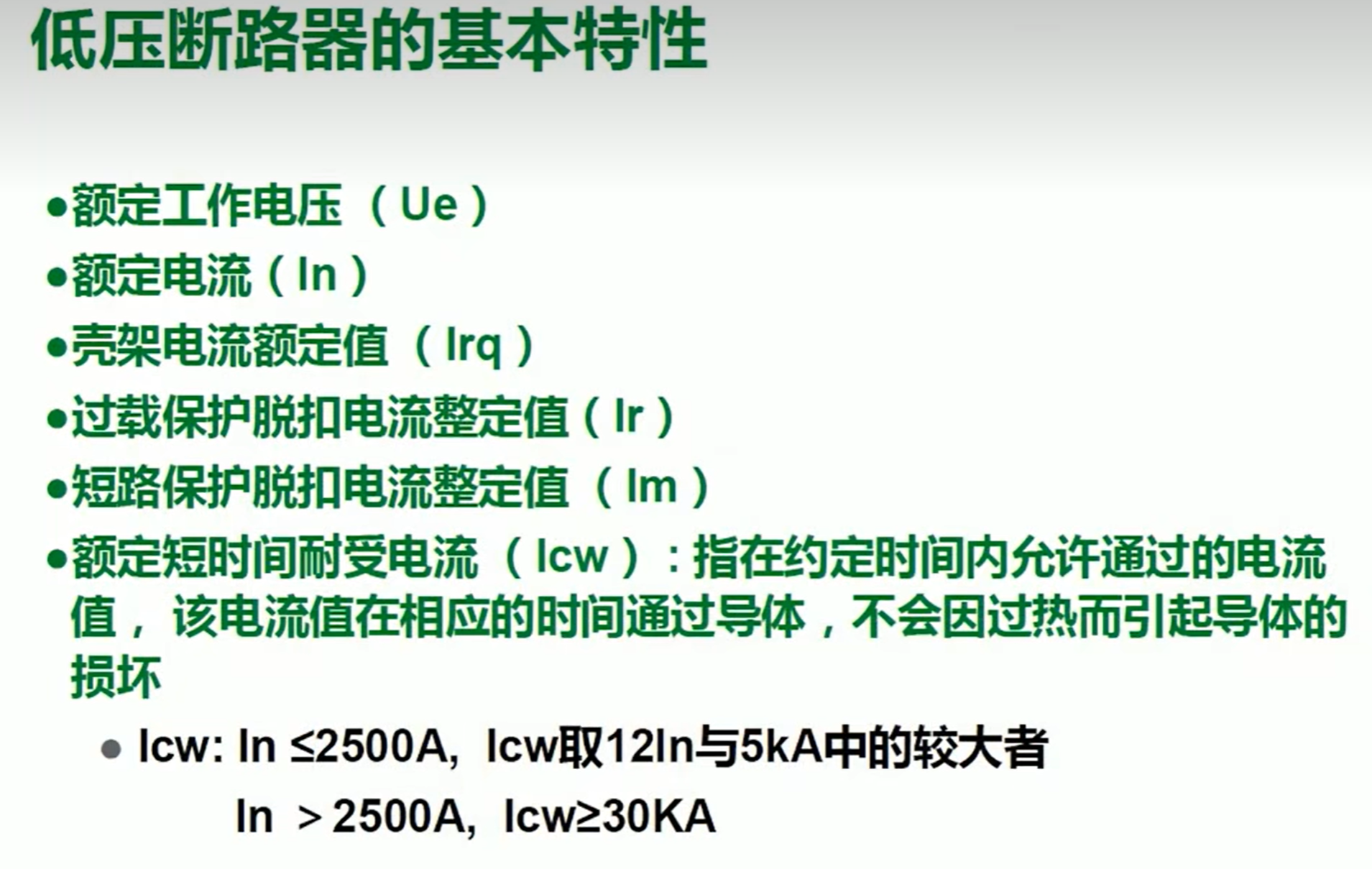

Irq>In

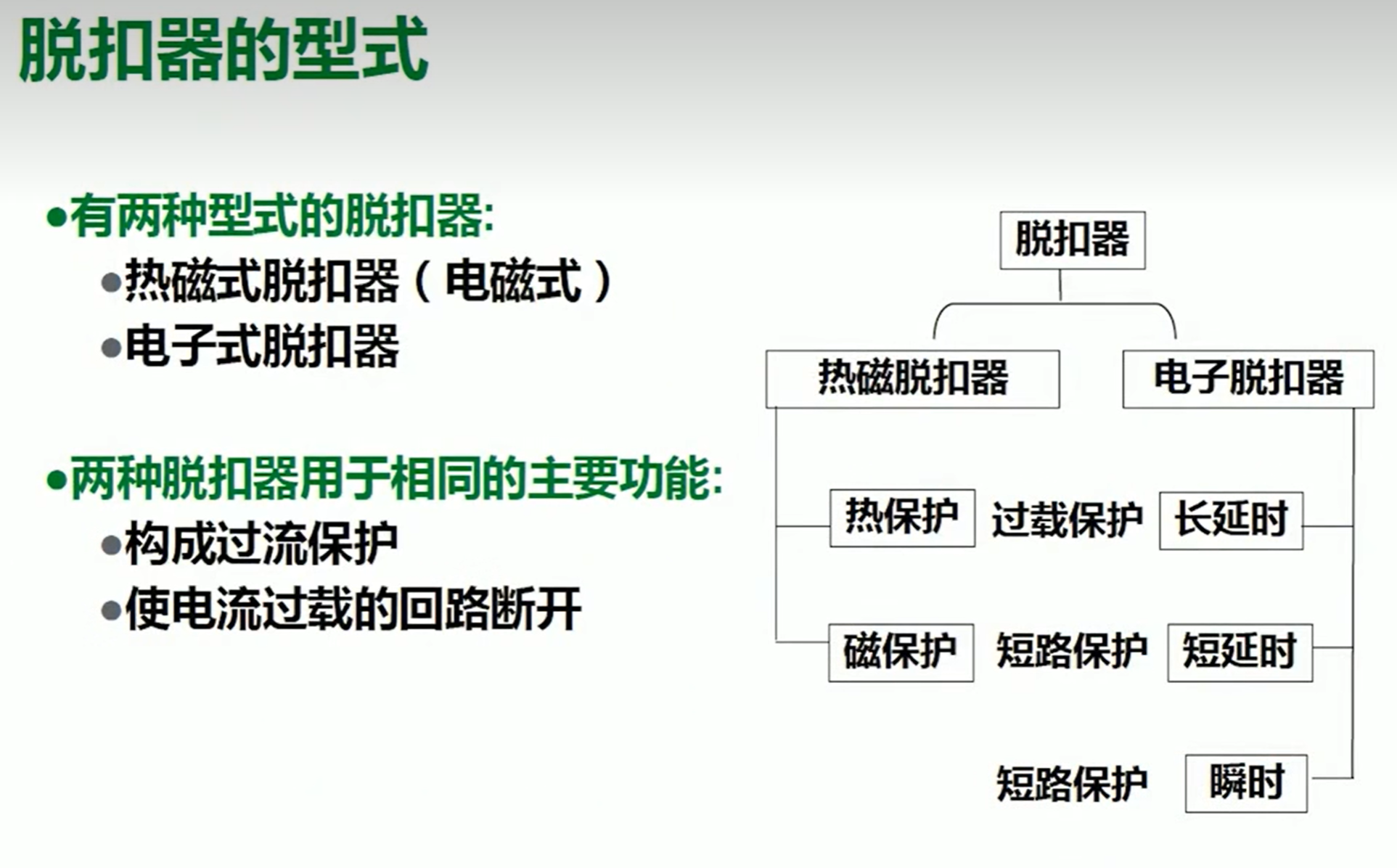

脱扣器的形式

塑壳断路器
一般用于大电流电路的分合闸控制,比如电柜主电源、大功率电机电源的控制。
三相电动机额定电流计算公式 P=√3UIcosϕη
其中I为额定电流,P为额定功率,U为线电压,cosφ
是功率因数(工业电机常用0.85),η
为效率
(假设总的功率为100KW,它的电流为178.751A,乘一个1.5的系数268A)
(假设功率因素为0.8,它的电流为190A,1.5的系数,得285A)

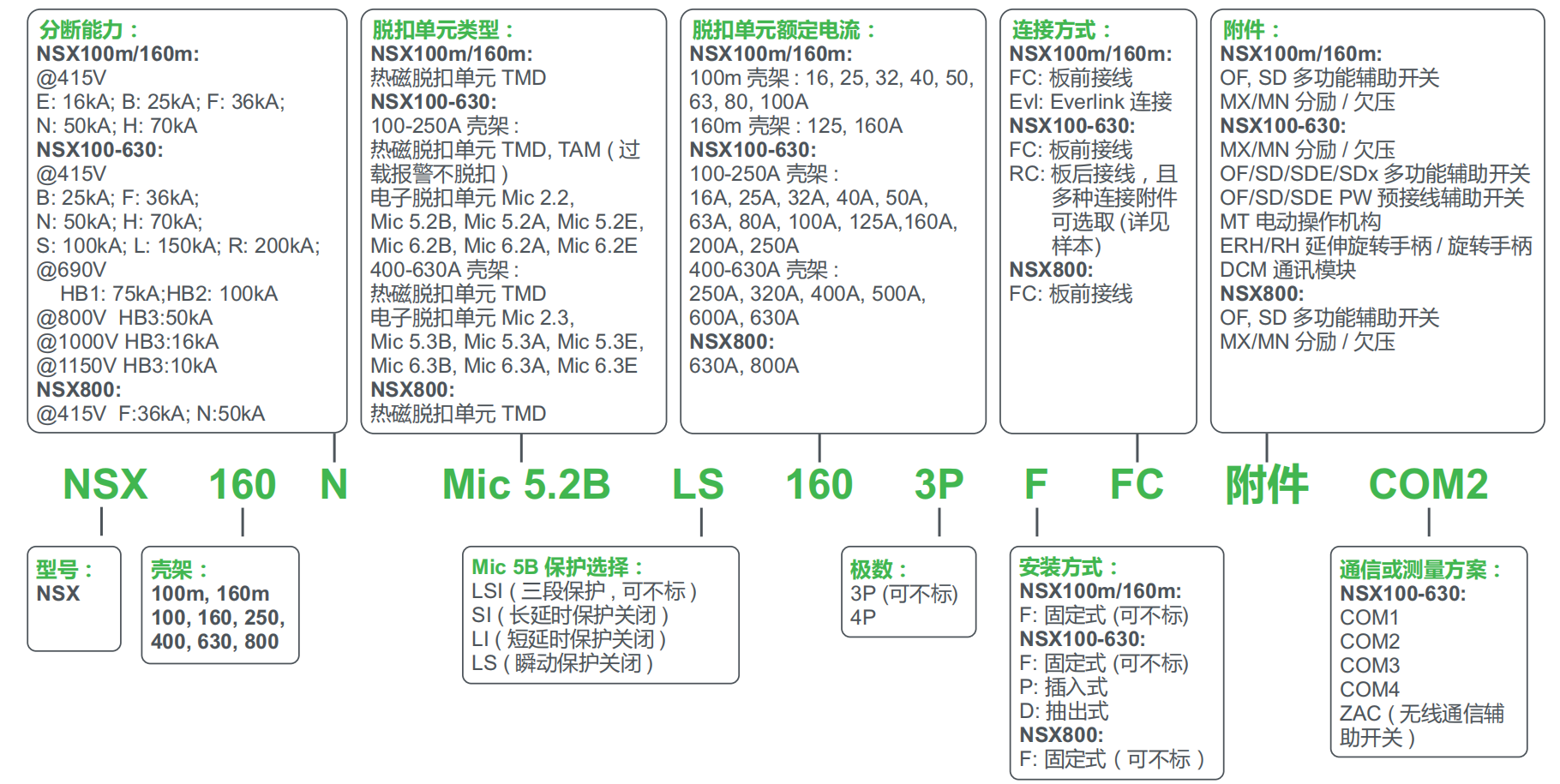

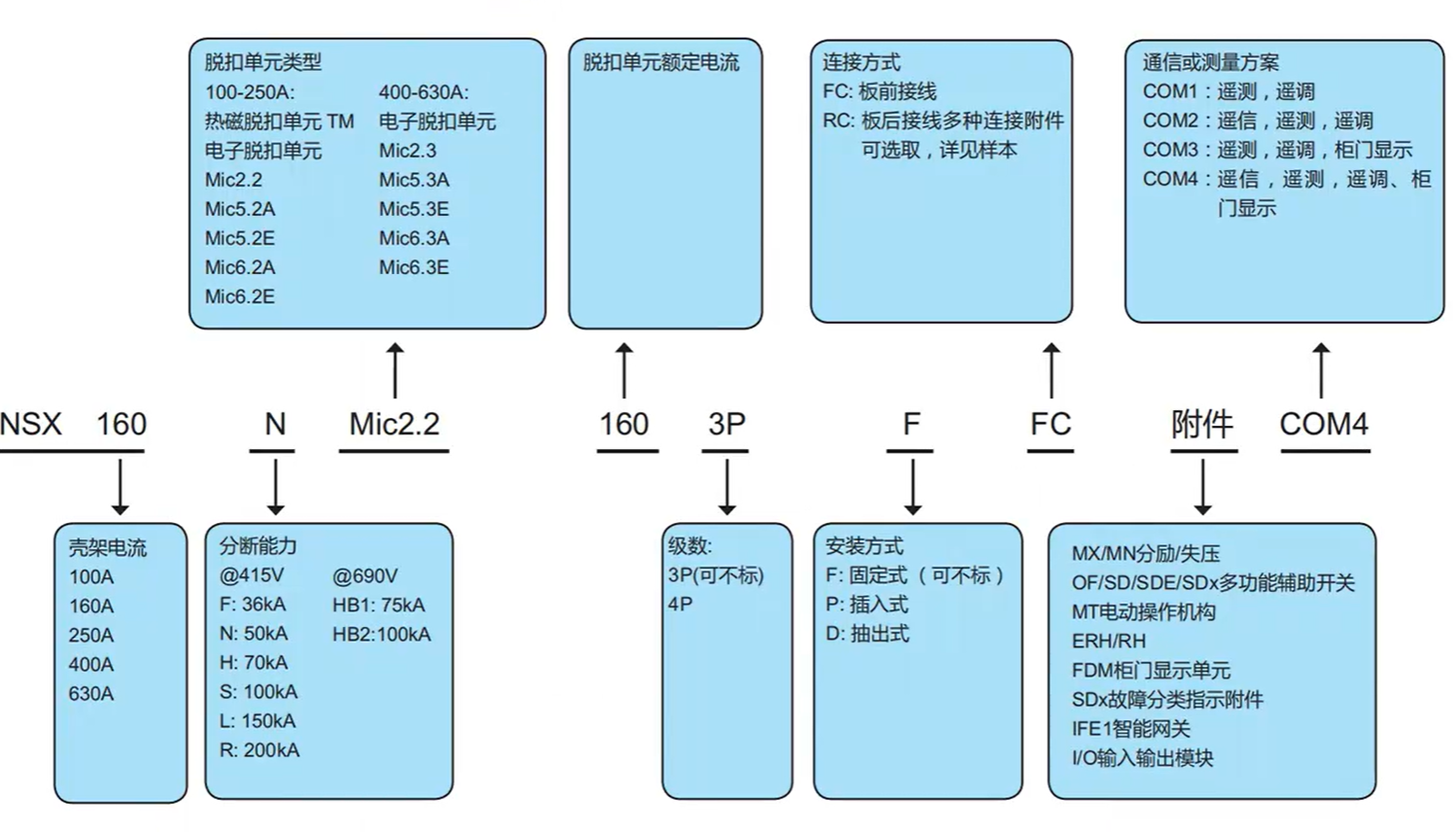

Compact NSX 塑壳断路器选型表(适用于配电保护)

选400A

更新……用于配电保护

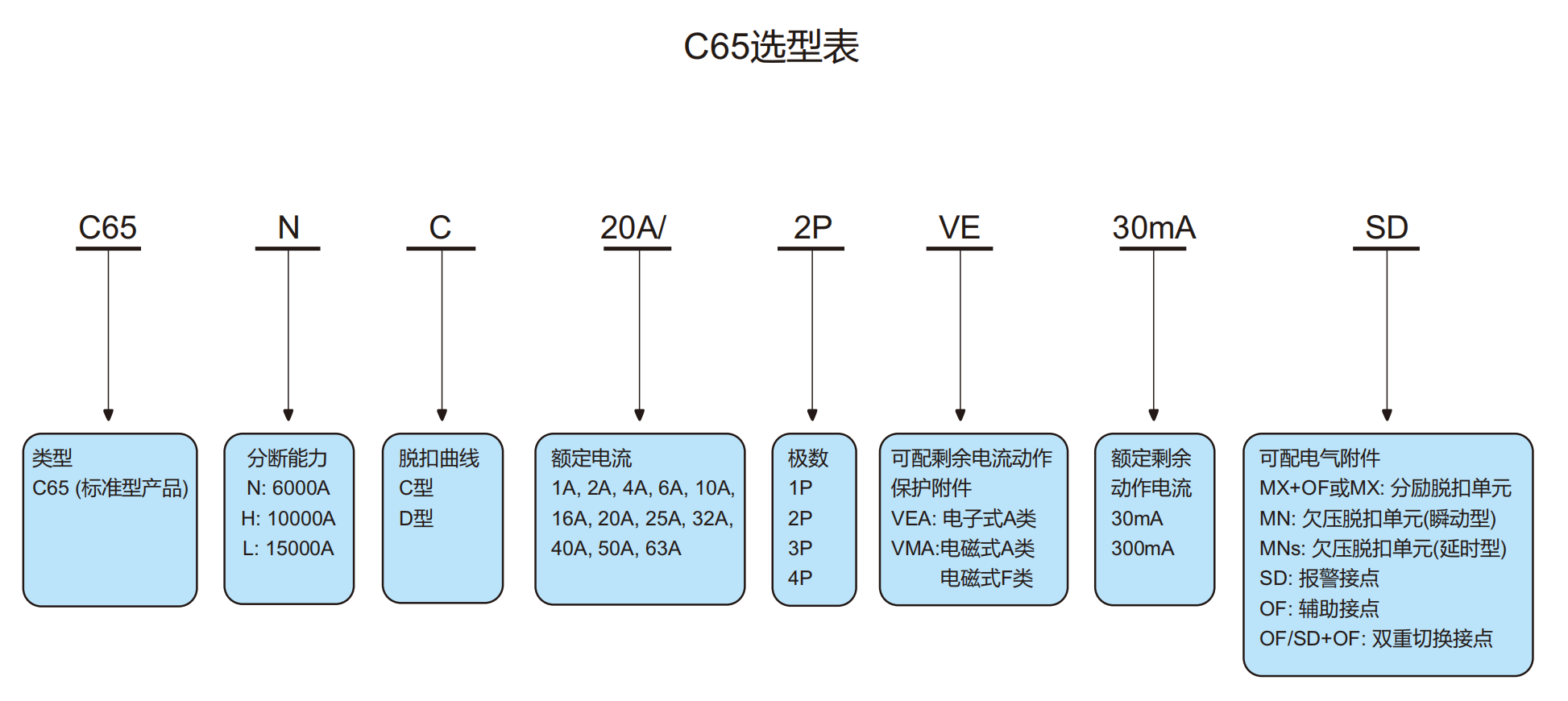

上面这张图是小型断路器的一些选型要点

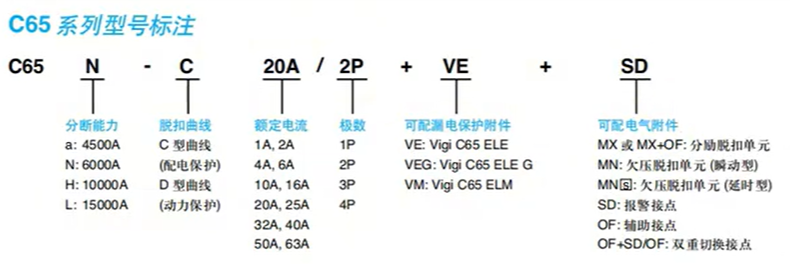

施耐德(目前最新版)

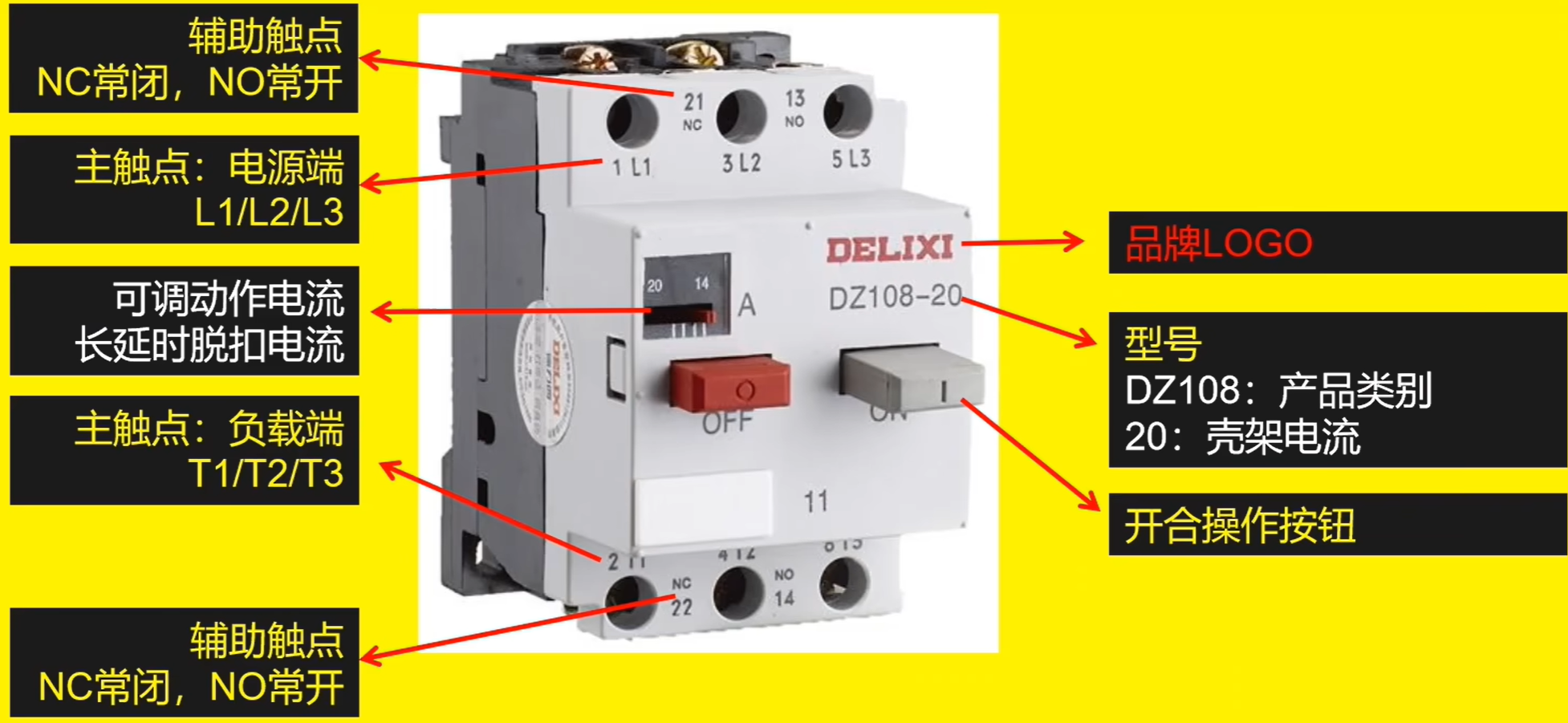

电机保护断路器

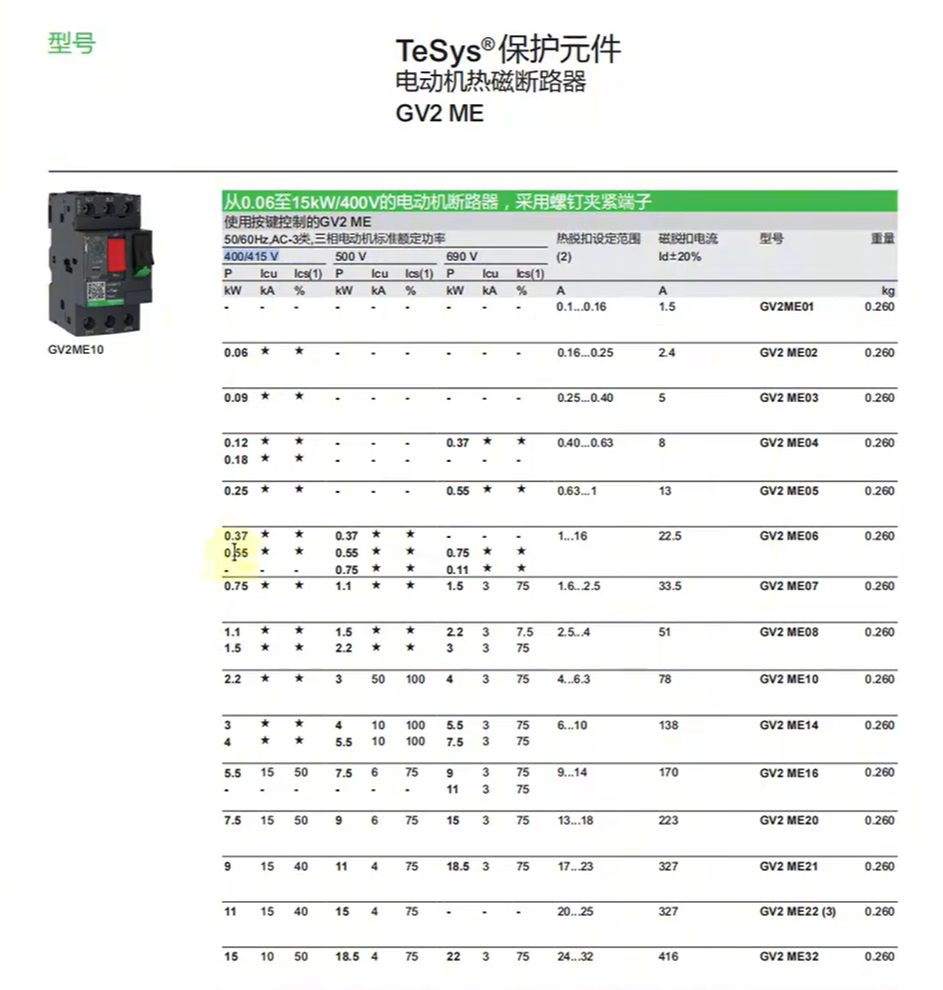

下面是电动机热磁断路器,可直接选

序号 | 代号 | 名称 | 型号 | 数量 | 单位 | 品牌 | 备注 |
1 | QF1 | 塑壳断路器 | NSX400H-400-3P-F | 1 | 台 | 施耐德 | 100kW、190A |
2 | QF2 | 小型断路器 | C65H-C63A/3P | 1 | 个 | 施耐德 | 22kW、42A |
3 | QF3 | 塑壳断路器 | NSX160H-160-3P-F | 1 | 台 | 施耐德 | 55kW、105A |
4 | QF4 | 小型断路器 | C65H-C32A/3P | 1 | 个 | 施耐德 | 11kW、21A |
5 | QF5 | 小型断路器 | C65H-C10A/1P | 1 | 个 | 施耐德 |
|
6 | QM1 | 电机启动器 | GV2 ME14 | 1 | 个 | 施耐德 | 3kW、5.7A |
7 | QM2 | 电机启动器 | GV2 ME07 | 1 | 个 | 施耐德 | 0.75kW、1.5A |
总结:要知道工厂用电设备的属性(比如长时运行设备、短时工作设备),把功率全部算在一起,按照电流选择断路器,之后就是二、三级断路器的选择,也是按照电流选择,最后就是导线截面积的选择。
