合泰单片机之时基中断

  时基中断（Time Base Interrupt）是一种基于硬件定时器的周期性中断机制，由特定定时器的溢出信号触发。在合泰单片机中，主要通过TB0和TB1两个定时器模块实现时基中断功能。

具体工作流程如下：

1. 定时器溢出触发：

   • 当TB0/TB1定时器计数达到预设周期时，会产生溢出信号
   • 此时对应的中断请求标志位（TB0F或TB1F）被硬件自动置位

2. 中断使能控制：

   • 总中断使能位EMI必须为1（使能状态）
   • 相应时基中断使能位（TB0E或TB1E）需设为1
   • 例如：设置TB0E=1允许TB0定时器中断

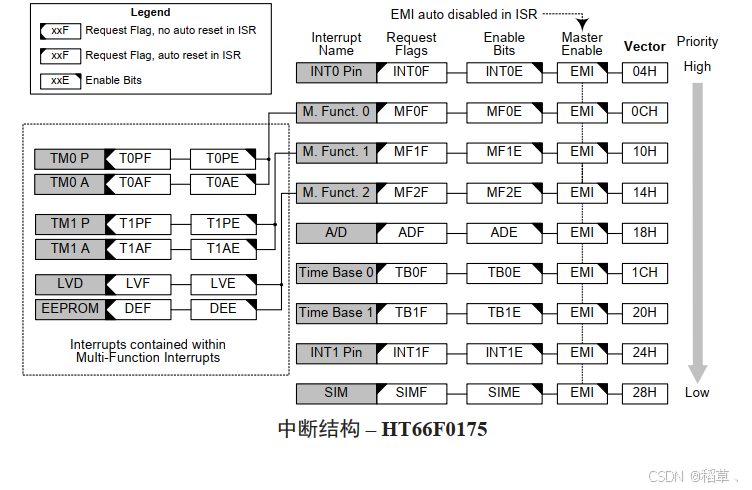

3. 中断响应过程：

   • 满足上述条件时，CPU会暂停当前程序
   • 将程序计数器PC值压入堆栈
   • 跳转到对应的中断向量地址（如TB0中断向量地址为0x0008）
   • 执行中断服务子程序(ISR)

4. 中断标志管理：

   • 进入ISR后，硬件自动清除TBnF标志
   • EMI位被清零，暂时禁止其他中断嵌套
   • 典型应用场景：需要周期性执行的任务（如LED闪烁、数据采样等）

5. 中断返回：

   • ISR执行完毕后通过RETI指令返回
   • 恢复EMI位状态
   • 从堆栈恢复PC值继续主程序

注意：使用时基中断时需确保堆栈空间足够，避免堆栈溢出导致程序异常。

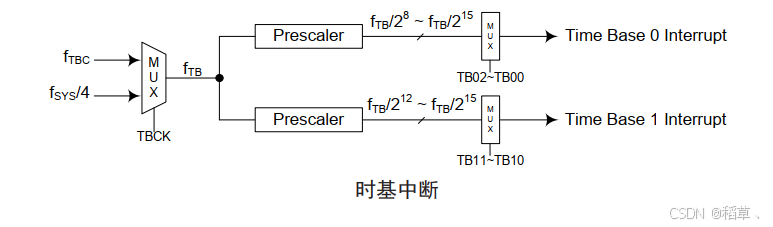

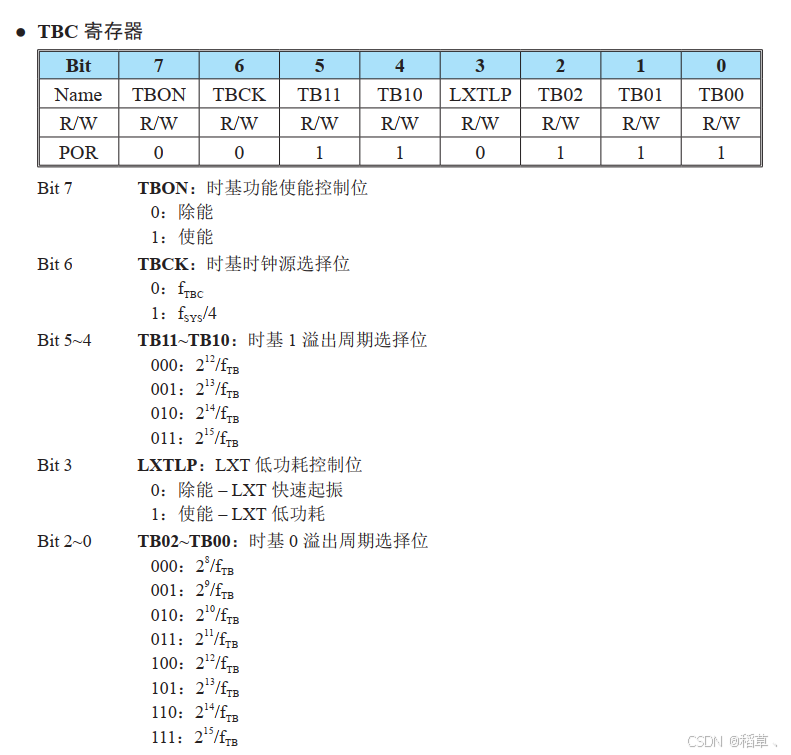

时基中断的目的时提供一个固定周期的中断信号。其时钟源来自内部时钟源fTB.fTB输入时钟首先经过分频器，分频率由程序设置TBC寄存器相关位获取合适的分频值以提供更长的时基中断周期。不同来源的时钟源fTB依次控制时基中断周期。

首先我们需要设置时基中断，通过上面示意图，我们需要进行以下几步：

1. 选择时钟源
2. 选择合适的分频器
3. 编写中断处理函数
4. 开启中断包括EMI、TBnE、TBON；

参考代码如下：
该功能主要实现了通过时基中断设置一个周期为1.024ms的中断，然后通过累加计数方式实现LED灯不断闪烁，周期为1.024s。

#include "HT66F0185.h"#define u8 unsigned char
#define u16 unsigned int#define CLED _pa3void delay_ms(u16 ms)
{while(ms--){GCC_DELAY(2000);//编译器自带延时指定个周期，在主频8Mhz下，一个指令周期为0.5us	GCC_CLRWDT();}
}void main()
{_wdtc=0xa8;//关闭看门狗_pac3=0;//设置为输出_cos=1;//设置pa3管脚为IO，而不是比较器输出_tbon = 1;	//enable TBC_tbck = 1;	//Ftb = Fsys/4_tb02 = 0;_tb01 = 1;_tb00 = 1;	//2^11/Ftb 2024/2000000 = 1.024ms_emi = 1;_tb0e = 1;while(1){}
}DEFINE_ISR(tb0,0x1c)
{static u16 ms = 0;if(++ms > 1000){ms = 0;CLED = ~CLED;}
}
