LVGL的介绍

1、GUI简介

(1)GUI：图形用户界面，是指采用图形方式显示的用户操作机器的界面。

(2)GUI相较于命令行的优势：易用，大大降低用户学习成本。

(3)GUI库：图形用户界面库，只要调用GUI库的函数即可快速绘制出所需要的用户界面。

(4)GUI库的优势：

• 开发难度低
• 可移植性高
• 风格统一、协调

(5)嵌入式系统中常用的GUI库

• emWin：已经过时，被LVGL取代
• LVGL：当前单片机中GUI库的主流。
• TouchGFX：提供 拖放式界面设计，支持所见即所得，也就是仿真和自动代码生成，简化GUI开发流程。
• QT：用在Linux系统中，也可以图形操作绘制界面，市场占有率非常高。
• 串口屏：通过串口（如 UART 串口、SPI 串口等）与外部设备连接，接收用户单片机串口发送过来的指令，完成在 LCD 上绘图的所有操作，实现用户与机器的信息交互。

2、LVGL简介

(1)LVGL（Light and Versatile Graphics Library）是一个轻量、多功能的开源图形库。

(2)特点：

• 支持多种输入设备
• 部件、功能丰富
• 具备高级图形特征
• 支持多种样式属性
• C语言编写（兼容C++）

3、LVGL移植要求

        如下要求仅针对V8版本的LVGL。

(1)16、32或64位微控制器或处理器。

(2)主控频率：>16MHz

(3)Flash/ROM：>64kb，建议180kb以上

(4)RAM：>8kb，建议24kb以上

(5)图形缓冲区：>水平分辨率像素，建议大于1/10屏幕总像素

(6)C99或更新的版本的编译器。

4、优化LVGL运行效果的方法

        关键点：缩短图像刷新所需要的时间。

(1)提高芯片主频。

(2)增大SRAM容量、提高读写速度。

(3)增大图形缓冲区、使用双缓冲。

(4)减少需要刷新的总像素。

(5)提高图像数据的传输速度，如采用DMA2D技术。

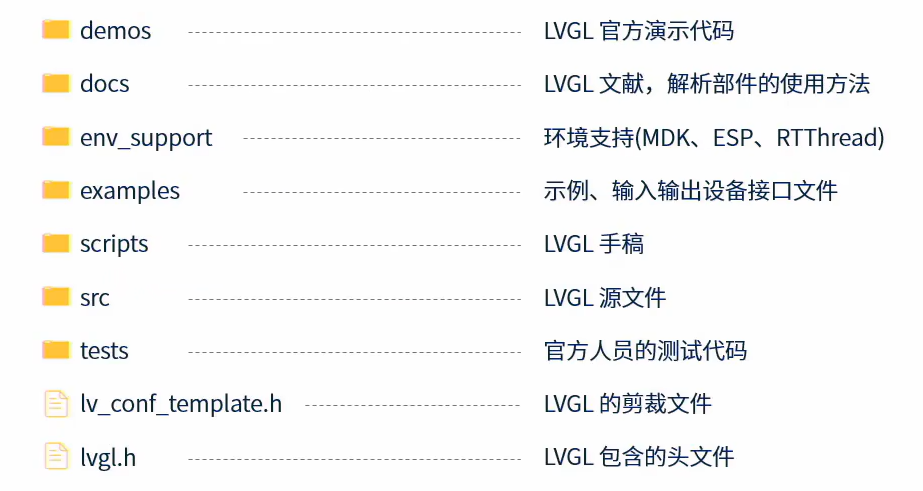

5、LVGL库文件介绍

(1)demos文件夹：LVGL官方演示代码

(2)docs文件夹：LVGL文献，解析部件的使用方法

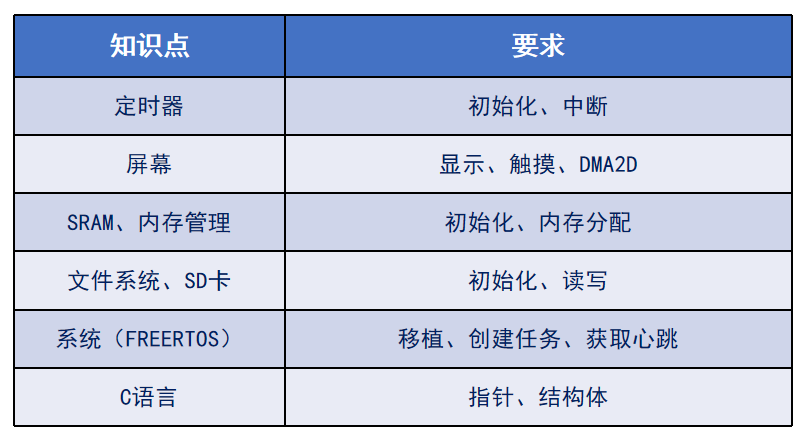

6、学习LVGL之前建议掌握的知识
