电力电子技术 第十章——可控整流器
参考教程：https://www.bilibili.com/video/BV1pS4y1g7D9?spm_id_from=333.788.videopod.episodes&vd_source=8f8a7bd7765d52551c498d7eaed8acd5
一、单相可控整流电路
1、回顾晶闸管

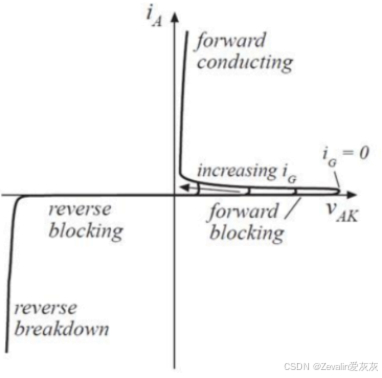

（1）晶闸管的开关特性：
①晶闸管同样具有门极，当门极电压为负时，晶闸管不导通，如果超过一定阈值还会造成永久性损坏，当门极电压
为正并高于一个阈值时，晶闸管才会导通，并且导通电阻极低，导通以后正向压降会很快下降。
②当晶闸管导通时，如果门极电压置零，晶闸管依旧是导通的，也就是说，它是一个无法主动关断的器件，只有待晶闸管两端电压呈反偏时，晶闸管才能够关断。

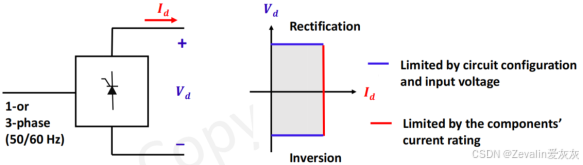

（2）下左图所示的是一个简单的晶闸管转换器电路示意图，其工作区间如下右图所示，其中上下限电压受电路结构和输入电压限制，最大导通电流受组件电流额定值限制。
2、单相半波可控整流器

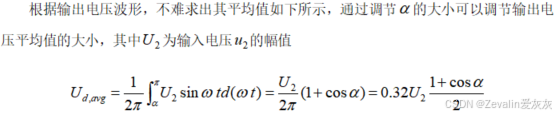

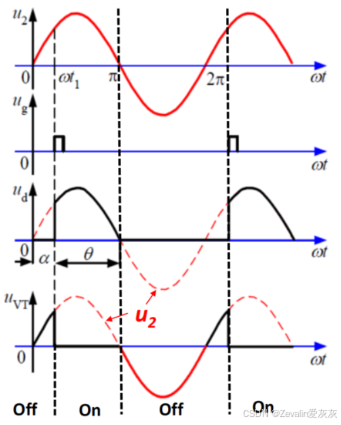

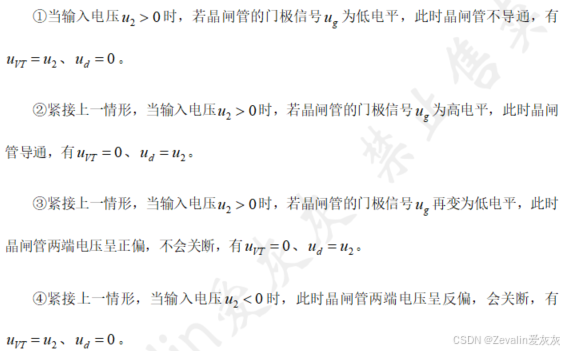

（1）下图所示的是负载为纯电阻的单相半波可控整流器原理图。

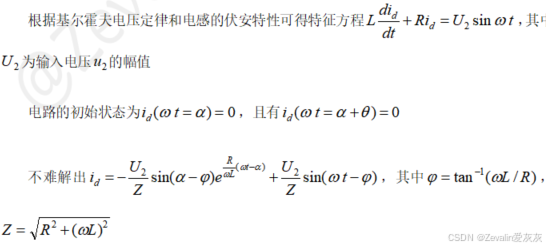

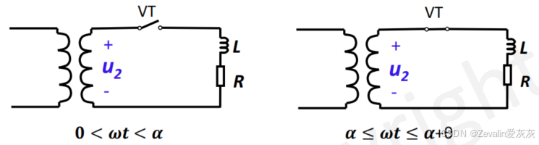

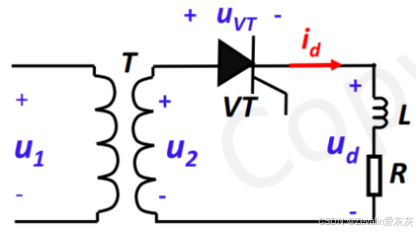

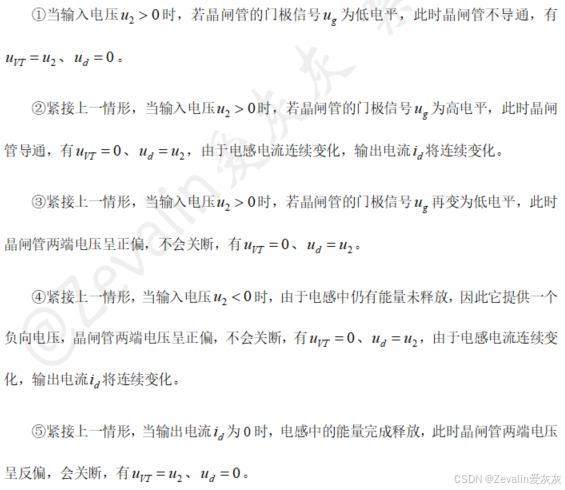

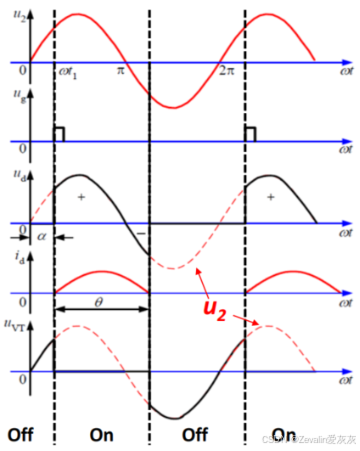

（2）下图所示的是负载为电阻串联电感的单相半波可控整流器原理图。

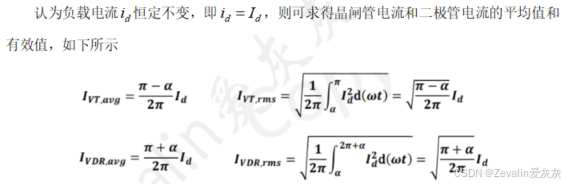

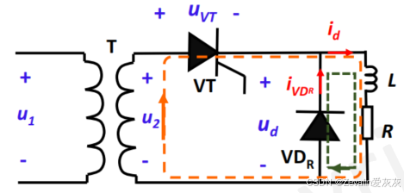

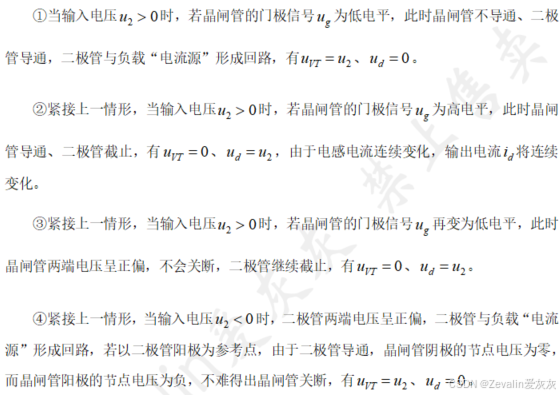

（3）基于上面的负载为电阻串联电感的单相半波可控整流器，增加一个续流二极管，并认为负载电感感值非常大，可将负载视作电流源，则其电路原理图如下图所示。
