【FreeRTOS】二值信号量vs互斥量核心差异

news 2025/9/18 6:20:57

一、先搞懂基本概念：什么是二值信号量？什么是互斥量？

二、核心区别：从 “行为特性” 看差异

关键区别详解：

a.“所有权” 是核心差异

b.优先级反转问题的处理(重点）

1.使用二值信号量

2.使用互斥量

三、使用示例

3.1二值信号量的使用方法

1.创建二值信号量

2.获取信号量（等待事件）

3.释放信号量（发送事件）

3.2互斥量的使用方法

1.创建互斥量

2.获取互斥量（加锁）

3.释放互斥量（解锁）

3.3使用时的核心注意事项

1.二值信号量的注意事项

2.互斥量的注意事项

3.两者共有的注意事项

总结

四、怎么选？用场景判断

对于学习FreeRTOS 来说，二值信号量和互斥量确实容易混淆，因为它们底层机制相似，但用途和行为有本质区别。我们可以从 “功能用途”“核心特性”“使用场景” 三个维度来理解它们的区别和联系。

一、先搞懂基本概念：什么是二值信号量？什么是互斥量？

二值信号量（Binary Semaphore）

可以理解为一个 “开关”，只有两种状态：“有信号”（值为 1）和“无信号”（值为 0）。

当一个任务调用 xSemaphoreGive() 时，信号量变为 “有信号”（值 1）；
当一个任务调用 xSemaphoreTake() 时，信号量变为 “无信号”（值 0）；
核心作用：“同步”（让一个任务等待另一个任务 / 事件的发生）。

互斥量（Mutex）

可以理解为一个 “钥匙”，用于保护共享资源（比如一个传感器、一段内存、一个外设）。

当一个任务需要访问共享资源时，先 “拿钥匙”（xSemaphoreTake()）；
用完后必须 “还钥匙”（xSemaphoreGive()）；
核心作用：“互斥”（确保同一时间只有一个任务能访问共享资源）。

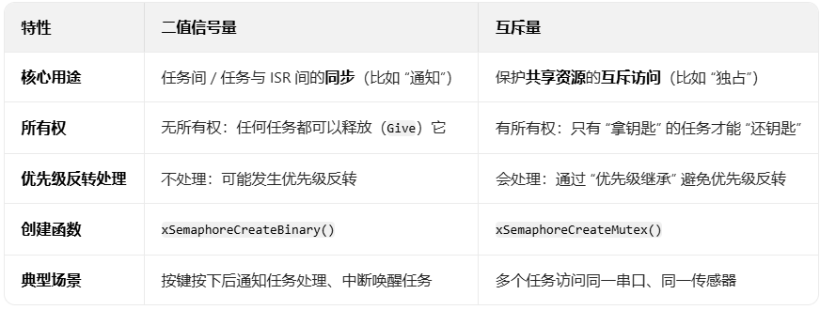

二、核心区别：从 “行为特性” 看差异

关键区别详解：

a.“所有权” 是核心差异

二值信号量：比如任务 A 调用 xSemaphoreGive() 使信号量变为 1，任务 B 可以调用 xSemaphoreTake() 拿走（变为 0），之后任务 C 也可以调用 xSemaphoreGive() 再次使它变为 1—— 谁都可以 “给”，谁都可以 “拿”，没有归属。
互斥量：比如任务 A 调用 xSemaphoreTake() 拿到互斥量（“拿到钥匙”），那么只有任务 A能调用 xSemaphoreGive() 释放它。如果任务 B 试图释放任务 A 持有的互斥量，会导致错误（行为未定义）。

b.优先级反转问题的处理(重点）

这是互斥量最关键的特性，也是最难理解的点，举个例子：

假设有高优先级任务 H、中优先级任务 M、低优先级任务 L。

三个任务在 “竞争访问同一个共享资源” 时，采用了不同的 “资源保护工具”—— 要么用二值信号量，要么用互斥量。

1.使用二值信号量

这里的逻辑是：

为了防止多个任务同时访问共享资源（比如一块内存、一个传感器），三个任务（L、M、H）约定用二值信号量作为 “资源占用的标志”：

谁要访问资源，先调用 xSemaphoreTake() 拿信号量（拿到了就表示 “资源可用”，没拿到就等）；
用完资源后，调用 xSemaphoreGive() 释放信号量（告诉其他任务 “资源空闲了”）。

但因为二值信号量没有 “优先级继承” 特性，就会出现问题：

低优先级任务 L 先拿到二值信号量，开始访问资源；
此时高优先级任务 H 就绪，也想拿信号量访问资源，但信号量被 L 占用，H 只能等待；
中优先级任务 M（优先级比 L 高、比 H 低）也就绪了 —— 因为 M 的优先级比 L 高，会直接抢占 L 的 CPU（L 被打断，暂停访问资源）；
M 运行时，H 依然在等信号量，但 L 被 M 打断后迟迟不能释放信号量，导致 H（最高优先级）反而被 M（中优先级）和 L（低优先级）“拖累”，这就是优先级反转。

一句话：三个任务都用二值信号量来 “抢资源”，但二值信号量保护不了优先级，导致反转。

2.使用互斥量

这里的逻辑是：

三个任务（L、M、H）约定改用互斥量作为 “资源占用的标志”，规则和信号量类似（拿锁 -> 用资源 -> 放锁），但互斥量有 “优先级继承” 特性，能解决问题：

低优先级任务 L 先拿到互斥量，开始访问资源；
高优先级任务 H 就绪，想拿互斥量但被 L 占用，H 开始等待；
此时 FreeRTOS 检测到 “高优先级任务 H 在等低优先级任务 L 持有的互斥量”，会临时把 L 的优先级提升到和 H 一样高；
中优先级任务 M 就绪后，因为 M 的优先级低于 “被临时提升后的 L”，所以 M 无法抢占 L，L 能继续不受干扰地访问资源，用完后释放互斥量；
互斥量释放后，H 就能立刻拿到互斥量访问资源，避免了优先级反转。

一句话：三个任务都用互斥量来 “抢资源”，互斥量通过 “临时提升低优先级任务 L 的优先级”，阻止了 M 抢占 L，让 H 能及时拿到资源。

三、使用示例

二值信号量和互斥量在 FreeRTOS 底层都基于信号量机制实现，它们的核心操作（xSemaphoreTake() 获取、xSemaphoreGive() 释放）的函数接口完全相同。

可以理解为：

二值信号量是 “最简单的信号量”（计数只能是 0 或 1）；
互斥量是 “增强版的二值信号量”，增加了 “所有权” 和 “优先级继承” 特性，专门用于互斥场景。

3.1二值信号量的使用方法

二值信号量核心用于同步（如 “事件通知”“任务唤醒”），使用流程分为 3 步：创建、获取（等待信号）、释放（发送信号）。

1.创建二值信号量

使用 xSemaphoreCreateBinary() 函数创建，返回信号量句柄（SemaphoreHandle_t）。

#include "FreeRTOS.h"
#include "semphr.h"// 定义二值信号量句柄（全局或任务间可见）
SemaphoreHandle_t xBinarySemaphore;void vInitSemaphores(void) {// 创建二值信号量（初始状态为0：无信号）xBinarySemaphore = xSemaphoreCreateBinary();// 检查创建是否成功（内存不足可能失败）if (xBinarySemaphore == NULL) {// 错误处理：如日志输出、系统复位等}
}

注意：二值信号量创建后默认状态为 “无信号”（值为 0），需通过xSemaphoreGive()手动设置为 “有信号”（值为 1）。

2.获取信号量（等待事件）

使用 xSemaphoreTake() 函数等待信号量变为 “有信号”（值 1），获取后信号量自动变为 “无信号”（值 0）。函数原型：

BaseType_t xSemaphoreTake(SemaphoreHandle_t xSemaphore,  // 信号量句柄TickType_t xTicksToWait        // 等待超时时间（节拍数，0=不等待，portMAX_DELAY=无限等）
);

返回值：pdPASS（成功获取）、errQUEUE_EMPTY（超时未获取）。

示例：任务等待中断通知（如按键按下）

// 等待信号量的任务
void vWaitTask(void *pvParameters) {for (;;) {// 等待信号量（无限期等待，直到有信号）if (xSemaphoreTake(xBinarySemaphore, portMAX_DELAY) == pdPASS) {// 信号量获取成功：处理事件（如按键逻辑）printf("收到信号，执行操作...\n");}}
}

3.释放信号量（发送事件）

使用 xSemaphoreGive() 函数将信号量设置为 “有信号”（值 1），唤醒等待的任务。

任务中释放：xSemaphoreGive()
中断中释放：必须用 xSemaphoreGiveFromISR()（ISR 安全版本）

示例：中断中释放信号量（通知任务）

// 按键中断服务程序（ISR）
void EXTI0_IRQHandler(void) {BaseType_t xHigherPriorityTaskWoken = pdFALSE;// 检查中断标志（硬件相关）if (EXTI_GetITStatus(EXTI_Line0) != RESET) {// 释放二值信号量（通知等待任务）xSemaphoreGiveFromISR(xBinarySemaphore, &xHigherPriorityTaskWoken);// 清理中断标志EXTI_ClearITPendingBit(EXTI_Line0);}// 若需要，触发任务切换（高优先级任务被唤醒时）portYIELD_FROM_ISR(xHigherPriorityTaskWoken);
}

3.2互斥量的使用方法

互斥量核心用于保护共享资源（确保同一时间只有一个任务访问），使用流程也是 3 步：创建、获取（加锁）、释放（解锁）。

1.创建互斥量

使用 xSemaphoreCreateMutex() 函数创建，返回互斥量句柄（SemaphoreHandle_t）。

// 定义互斥量句柄（保护共享资源，如串口）
SemaphoreHandle_t xMutex;void vInitMutex(void) {// 创建互斥量（初始状态为“有信号”：可被获取）xMutex = xSemaphoreCreateMutex();// 检查创建是否成功if (xMutex == NULL) {// 错误处理}
}

注意：互斥量创建后默认状态为 “有信号”（值 1），表示 “资源可用”。
