【设计模式】桥接模式

系列文章目录

---

---

2007年苹果手机尚未出世，手机操作系统多种多样（黑莓、塞班、Tizen等），互相封闭，而如今手机操作系统只剩下苹果OS和安卓，鸿蒙正在稳步进场，本章内容也将在2007年那个特定背景故事下展开。

我们知道在计算机领域里，有了Windows操作系统，使得所有的PC厂商不用关注软件，而软件制造商也不用过多关注硬件，这对计算机的整体发展是非常有利的，而有个别品牌的电脑公司自己开发操作系统和应用软件，尽管充满了创意，但是却因为不能和其他软件整合，导致发展缓慢。手机也是这种情况，操作系统多种多样，软件并不能完全整合。

紧耦合的程序演化

但其实这里蕴含两种完全不同的思维方式，分别是手机硬件软件和PC硬件软件

如果现在有一个N品牌的手机，它有一个游戏，我要玩游戏程序应该怎么写

//手机品牌N的游戏class HandsetBrandGame{public void run(){System.out.println("运行N品牌手机游戏");}}

客户端代码：

 public static void main(String[] args) {HandsetBrandGame game = new HandsetBrandGame();game.run();}

如果现在又有一个M品牌的手机，也有小游戏，客户端也可以调用。这里是两个品牌都有游戏，从面向对象的思想来说，应该有一个父类‘手机品牌游戏’，然后让N和M品牌的手机游戏都继承于它，这样可以实现同样的运行方法。

 //手机游戏类class HandsetGame{public void run(){}}

M品牌游戏和N品牌游戏

 //手机品牌M的游戏class HandsetBrandMGame extends HandsetGame{public void run(){System.out.println("运行M品牌手机游戏");}}//手机品牌N的游戏class HandsetBrandNGame extends HandsetGame{public void run(){System.out.println("运行N品牌的手机游戏");}}

另外，由于手机都需要通讯录功能，于是N品牌和M品牌都增加了通讯录的增删改查功能，这样的话就有些麻烦了，那就意味着，父类应该是手机品牌，下有‘手机品牌M’和‘手机品牌N’，每个子类下各有‘通讯录’和‘游戏子类’。

  class HandsetBrand{public void run(){}}//手机品牌Mclass HandsetBrandM extends HandsetBrand{}//手机品牌Nclass HandsetBrandN extends HandsetBrand{}//下属的各自通讯录类和游戏类class HandsetBrandMGame extends HandsetBrandM{public void run(){System.out.println("运行M品牌的游戏");}}class HandsetBrandNGame extends HandsetBrandN{public void run(){System.out.println("运行N品牌的游戏");}}class HandsetBrandMAddressList extends HandsetBrandM{public void run(){System.out.println("运行M品牌手机通讯录");}}class HandsetBrandNAddressList extends HandsetBrandN{public void rum(){System.out.println("运行N品牌手机通讯录");}}//客户端public static void main(String[] args) {HandsetBrand ab;ab =new HandsetBrandMAddressList();ab.run();ab = new HandsetBrandMGame();ab.run();ab = new HandsetBrandNAddressList();ab.run();ab = new HandsetBrandNGame();ab.run();}

这个结构是可以的，如果现在需要每个品牌都增加一个音乐播放器功能，只需要在每个品牌的下面都增加一个子类，这几个子类差别是不大，代码类似，但是因为品牌不同，增加功能只能这样。现在又来了一家新的手机品牌‘S’，他也有游戏、通讯录、音乐播放器，我们照上述代码功能，就只能增加手机品牌S类和其三个下属功能子类。这样似乎越来越麻烦了。

我们似乎是一直在用面向对象的理论设计的，先有品牌，然后多个品牌就抽象出一个品牌抽象类，对于每个功能，就都继承其各自的品牌。但是还是造成越来越麻烦的地步，这是因为在某些情况下，使用继承会带来麻烦。比如，对象的继承关系实在编译时就定义好了，所以无法在运行时改变从父类继承的实现。子类的实现与它的父类有非常紧密的依赖关系，以至于父类实现中的任何变化必然会导致子类发生变化。当你需要复用子类时，如果继承下来的实现不适合解决新的问题，则父类必须重写或被其他更适合的类替换。这种依赖关系限制了灵活性并最终限制了复用性。

这样的继承结构，如果不断增加品牌或新功能，类会越来越多的
在面向对象设计中，我们还有一个很重要的设计原则，那就是–合成/聚合复用原则 ，即优先使用对象合成/聚合，而不是类继承。

合成/聚合复用原则

合成/聚合复用原则，尽量使用合成/聚合，尽量不要使用类继承

合成和聚合都是关联的特殊种类。聚合表示一种弱的“拥有”关系，体现的是A对象可以包含B对象，但B对象不是A对象的一部分；合成则是一种强的“拥有”关系，体现了严格的部分和整体的关系部分和整体的生命周期一样。比方说，大雁有两个翅膀，翅膀和大雁就是部分和整体的关系，并且它们的生命周期是一样的，于是大雁和翅膀就是合成关系。而大雁是群居动物，所以每只大雁都是属于一个雁群，一个雁群可以有多只大雁，所以大雁和雁群是聚合关系。

合成/聚合复用原则的好处是，优先使用对象的合成/聚成将有助于你保持每个类被封装，并被集中在单个任务上。这样类和类继承层次会保持较小规模，并且不太可能增长为不可控制的庞然大物。 就刚才的例子，我们要学会用对象的职责，而不是结构来考虑问题。其实答案就在我们聊到的手机和电脑的差别上。

手机是不同的品牌公司，各自做自己的软件，就像我们现在的设计一样，而PC却是硬件厂商做硬件，软件厂商做软件，组合起来才可以用的机器。

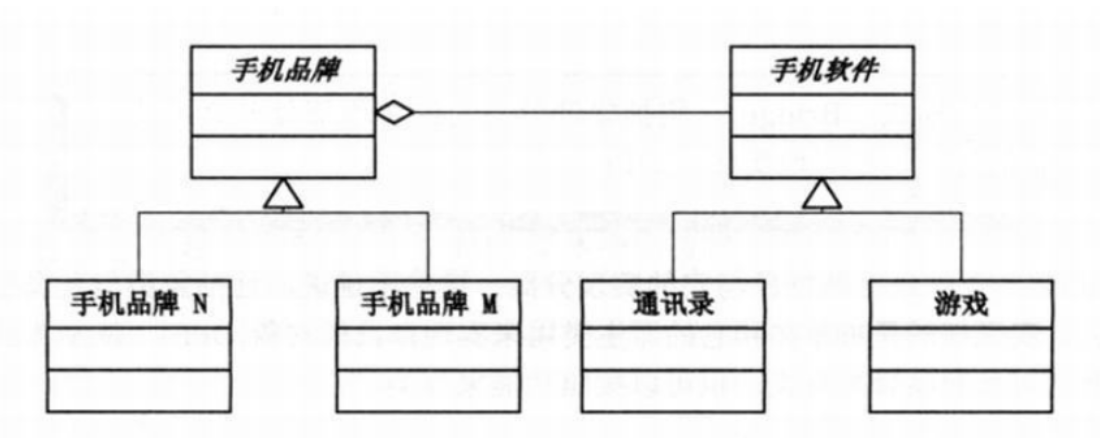

实际上，像游戏、通讯录、音乐播放这些功能都是软件，如果我们可以让其分离与手机的耦合，那么就可以大大减少面对新需求时改动多大的不合理情况。所以就是该有个手机品牌抽象类和手机软件抽象类，让不同的品牌和功能都分别继承于他们，这样要增加新的品牌或新的功能就不用影响其他类了。 手机品牌和手机软件之间关系是什么呢？我们知道，手机品牌包含手机软件，但是软件并不是品牌的一部分，所以他们之间是聚合关系。

松耦合的程序

手机软件抽象类：

 //手机软件abstract class HandsetSoft{//运行public abstract void run();}

游戏、通讯录等具体类：

 //手机游戏class HandsetGame extends HandsetSoft{@Overridepublic void run() {System.out.println("手机游戏");}}//手机通讯录class HandsetAddressList extends HandsetSoft{@Overridepublic void run() {System.out.println("通讯录");}}

手机品牌类：

   abstract class HandsetBrand{protected HandsetSoft soft;//设置手机软件public void setHandsetSoft(HandsetSoft soft){this.soft = soft;}//运行public abstract void  run();}

品牌M和品牌N具体类：

//手机品牌Mclass HandsetBrandM extends HandsetBrand{@Overridepublic void run() {System.out.println("品牌M");soft.run();}}//手机品牌Nclass HandsetBrandN extends HandsetBrand{@Overridepublic void run() {System.out.println("手机品牌N");soft.run();}}

客户端代码：

public static void main(String[] args) {HandsetBrand ab;ab = new HandsetBrandM();ab.run();ab.setHandsetSoft(new HandsetGame());ab.run();ab.setHandsetSoft(new HandsetAddressList());ab.run();HandsetBrand ab2;ab2 = new HandsetBrandN();ab2.setHandsetSoft(new HandsetGame());ab2.run();ab2.setHandsetSoft(new HandsetAddressList());ab2.run();}

这样的代码感觉就会好很多，要是需要增加一个功能，比如音乐播放功能，那么只需要增加这个类就可以了。不会影响其他任何类。类的个数增加也只是一个

 class HandsetMusicPlay extends HandsetSoft{@Overridepublic void run() {System.out.println("音乐播放");}}

如果要是增加S品牌，只需要增加一个品牌子类就可以了。个数也是一个，不会影响其他类的改动

 class HandsetBrandS extends HandsetBrand{@Overridepublic void run() {System.out.println("品牌S");soft.run();}}

这也符合我们面向对象设计中的开放-封闭原则，但是代码主要还是凸显的合成/聚合复用原则，也就是优先使用对象的合成或聚合，而不是类继承。 盲目的继承会带来麻烦，主要是因为继承是一种强耦合结构，父类变，子类也就必须变， 所以在用继承时，一定要在是“is-a”的关系时再考虑使用，而不是任何时候再去使用。这也就是我们的设计模式–桥接模式。

桥接模式

桥接模式，将抽象部分与它的实现部分分离，使他们都可以独立地变化。

这里我们需要理解下，什么叫抽象与它的实现分离，这并不是说，让抽象类与其派生类分离，因为这没有任何意义，实现指的是抽象类和他的派生类用来实现自己的对象。 就刚才的例子而言，就是让‘手机’即可以按照品牌来分类，也可以按照功能来分类。

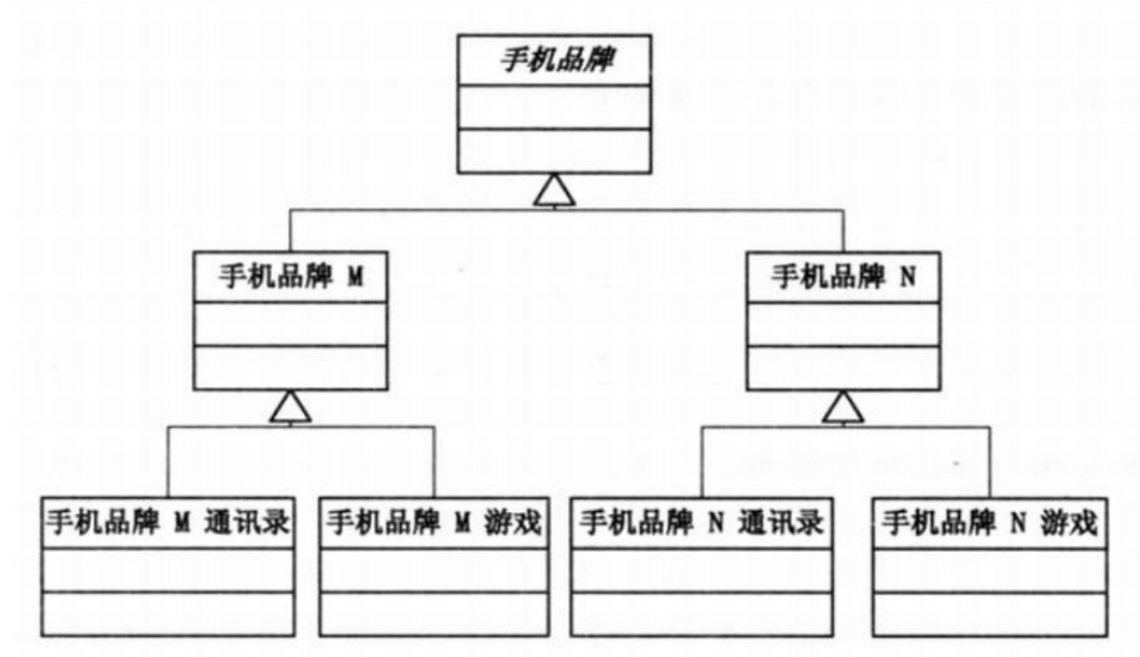

按品牌分类实现结构图：

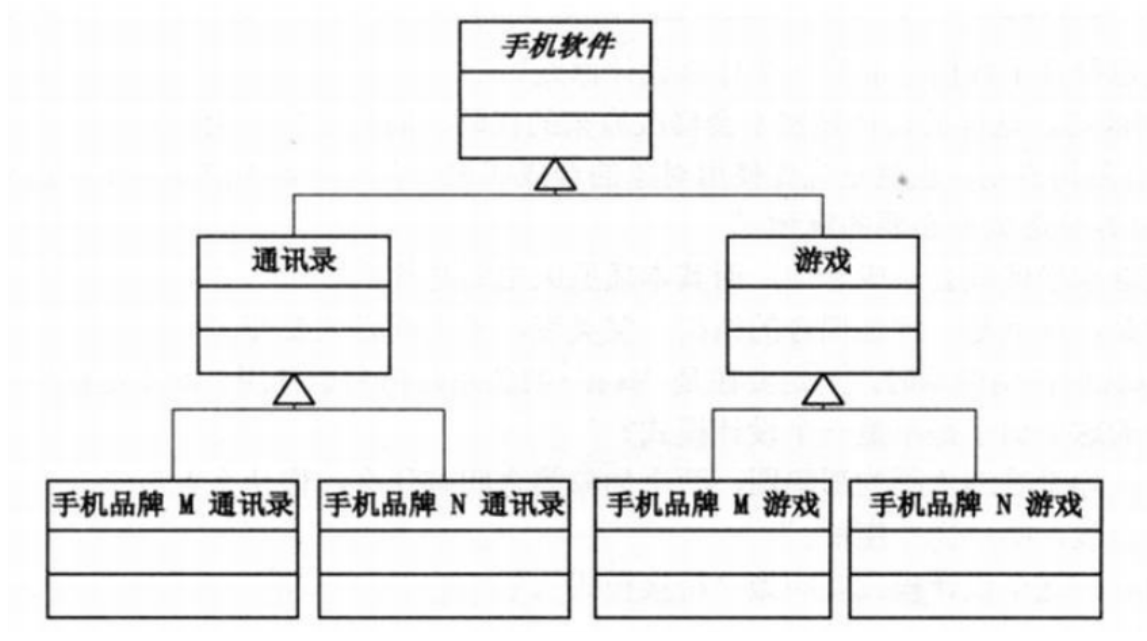

按软件实现结构图：

由于实现方式多种，桥接模式的核心意图是把这些实现独立出来，让他们各自变化。这就使得每种实现的变化不会影响其他实现，从而达到应对变化的目的。

桥接模式基本代码

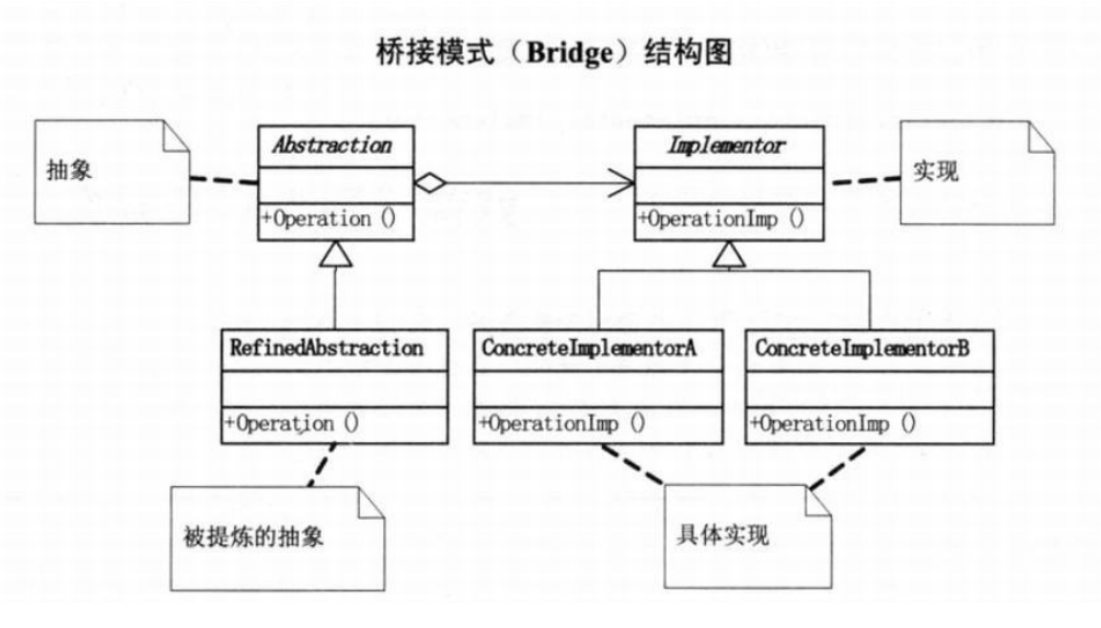

桥接模式结构图：

桥接模式代码基本如下：

abstract class Implementor{public abstract void operation();}class ConcreteImplementorA extends Implementor{@Overridepublic void operation() {System.out.println("具体实现A的方法执行");}}class ConcreteImplementorB extends Implementor{@Overridepublic void operation() {System.out.println("具体实现B的方法执行");}}abstract class Abstraction{protected  Implementor implementor;public void setImplementor(Implementor implementor){this.implementor = implementor;}public abstract void operation();}class RefinedAbstraction extends Abstraction{@Overridepublic void operation() {System.out.println("具体的Abstraction");implementor.operation();}}public static void main(String[] args) {Abstraction ab;ab = new RefinedAbstraction();ab.setImplementor(new ConcreteImplementorA());ab.operation();ab.setImplementor(new ConcreteImplementorB());ab.operation();}

桥接模式所说的‘将抽象部分与它的实现分离’，其实就是实现系统可能有多角度分类，每一种分类都与有可能变化，那么就把这种多角度分离出来让他们独立变化，减少他们的耦合。 也就是说，当我们需要多角度去分类实现对象，而只用继承会造成大量的类增加，不能满足开放-封闭原则，这时就需要考虑用桥接模式了。

总结

以上就是本文全部内容，本文主要向大家介绍了设计模式中的桥接模式，通过手机软件与手机系统不匹配实例开篇，之后介绍合成/聚合复用原则，最后引出桥接模式基本代码，并改造案例代码为桥接模式。感谢各位能够看到最后，如有问题，欢迎各位大佬在评论区指正，希望大家可以有所收获！创作不易，希望大家多多支持！
