Qt QHorizontalStackedBarSeries详解

news 2025/9/18 6:17:52

1、概述

QHorizontalStackedBarSeries 是 Qt Charts 模块中的一个类，用于创建水平堆叠条形图。它继承自 QAbstractBarSeries 类，允许将多个数据系列堆叠在一起显示，每个条形由多个部分组成，这些部分共同构成一个完整的条形，适合展示整体与部分的关系数据。

水平堆叠条形图中，类别沿垂直轴排列，值沿水平轴显示，每个类别的条形由多个数据系列的数值叠加而成，便于比较不同类别之间的总量以及各组成部分的占比。

2、重要方法

QHorizontalStackedBarSeries(QObject *parent = nullptr)：构造函数，创建一个水平堆叠条形图系列对象。
void append(QAbstractBarSet *set)：向系列中添加一个数据组（QBarSet）。
void remove(QAbstractBarSet *set)：从系列中移除指定的数据组。
QList<QAbstractBarSet *> barSets() const：返回系列中所有的数据组列表。
void setBarWidth(qreal width)：设置条形的宽度，范围通常在 0.0 到 1.0 之间（相对于类别间隔）。
qreal barWidth() const：获取当前条形的宽度。
void setLabelsVisible(bool visible)：设置是否显示数据标签。
bool labelsVisible() const：判断数据标签是否可见。
void setLabelsPosition(QAbstractBarSeries::LabelsPosition position)：设置数据标签的位置（如标签在条形内部或外部）。
QAbstractBarSeries::LabelsPosition labelsPosition() const：获取数据标签的位置。

3、信号

QHorizontalStackedBarSeries 继承了 QAbstractBarSeries 的信号，主要包括：

void clicked(int index, QAbstractBarSet *barset)：当用户点击某个数据组的条形时触发，参数为类别索引和被点击的数据组。
void hovered(bool status, int index, QAbstractBarSet *barset)：当鼠标悬停在条形上或离开时触发，status 表示是否悬停，index 为类别索引，barset 为对应的数据组。
void pressed(int index, QAbstractBarSet *barset)：当鼠标按下条形时触发。
void released(int index, QAbstractBarSet *barset)：当鼠标释放条形时触发。
void doubleClicked(int index, QAbstractBarSet *barset)：当双击条形时触发。

4、常用枚举

QHorizontalStackedBarSeries 主要使用父类 QAbstractBarSeries 中的枚举：

QAbstractBarSeries::LabelsPosition：定义数据标签的位置
- LabelsCenter：标签位于条形中心
- LabelsInsideEnd：标签位于条形内部的末端
- LabelsInsideBase：标签位于条形内部的基部
- LabelsOutsideEnd：标签位于条形外部的末端

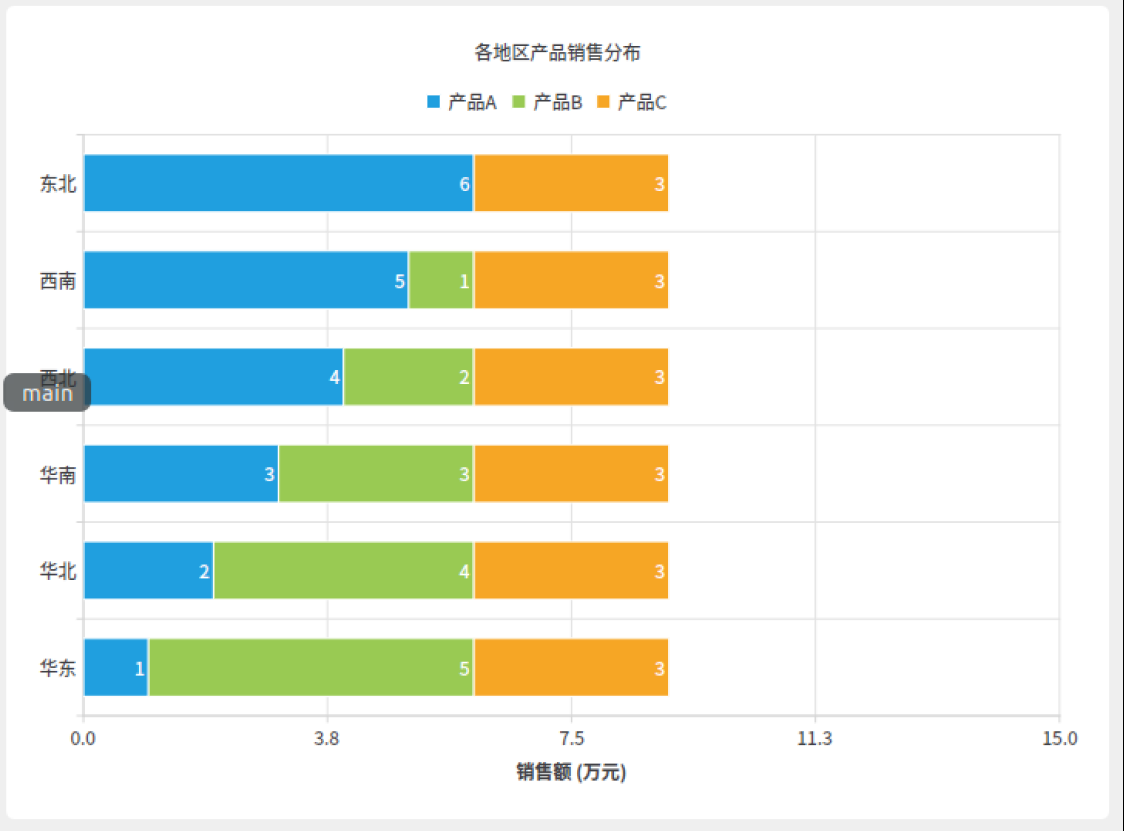

5、C++ 实例

#include <QApplication>
#include <QtCharts/QChartView>
#include <QtCharts/QLineSeries>
#include <QtCharts/QValueAxis>
#include <QtCharts/QAreaSeries>
#include <QLegend>
#include <QHCandlestickModelMapper>QT_CHARTS_USE_NAMESPACEint main(int argc, char *argv[])
{QApplication a(argc, argv);// 创建数据组QBarSet *set1 = new QBarSet("产品A");QBarSet *set2 = new QBarSet("产品B");QBarSet *set3 = new QBarSet("产品C");// 为数据组添加数据*set1 << 1 << 2 << 3 << 4 << 5 << 6;*set2 << 5 << 4 << 3 << 2 << 1 << 0;*set3 << 3 << 3 << 3 << 3 << 3 << 3;// 创建水平堆叠条形系列并添加数据组QHorizontalStackedBarSeries *series = new QHorizontalStackedBarSeries();series->append(set1);series->append(set2);series->append(set3);// 设置条形宽度series->setBarWidth(0.6);// 显示数据标签series->setLabelsVisible(true);series->setLabelsPosition(QAbstractBarSeries::LabelsInsideEnd);// 创建图表并添加系列QChart *chart = new QChart();chart->addSeries(series);chart->setTitle("各地区产品销售分布");chart->setAnimationOptions(QChart::SeriesAnimations);// 定义类别轴（垂直轴）QStringList categories;categories << "华东" << "华北" << "华南" << "西北" << "西南" << "东北";QBarCategoryAxis *axisY = new QBarCategoryAxis();axisY->append(categories);chart->addAxis(axisY, Qt::AlignLeft);series->attachAxis(axisY);// 定义数值轴（水平轴）QValueAxis *axisX = new QValueAxis();axisX->setRange(0, 15);axisX->setTitleText("销售额 (万元)");chart->addAxis(axisX, Qt::AlignBottom);series->attachAxis(axisX);// 创建图表视图并显示QChartView *chartView = new QChartView(chart);chartView->setRenderHint(QPainter::Antialiasing);QMainWindow window;window.setCentralWidget(chartView);window.resize(800, 600);window.show();return a.exec();
}
