链路聚合技术(思科链路聚合实验)

1可靠性概述

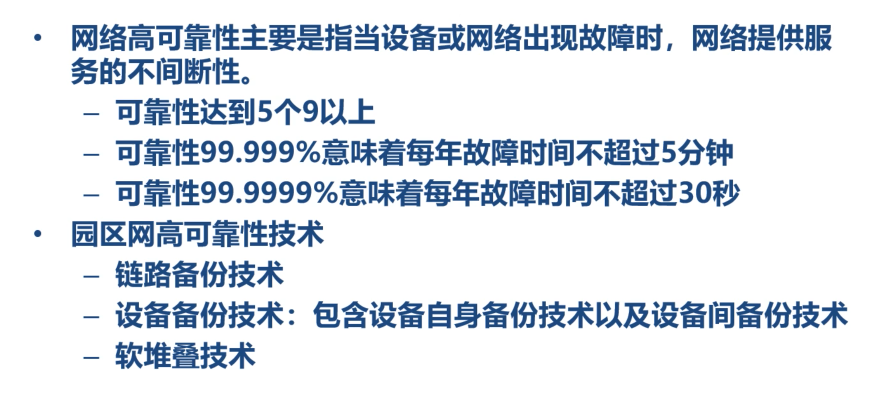

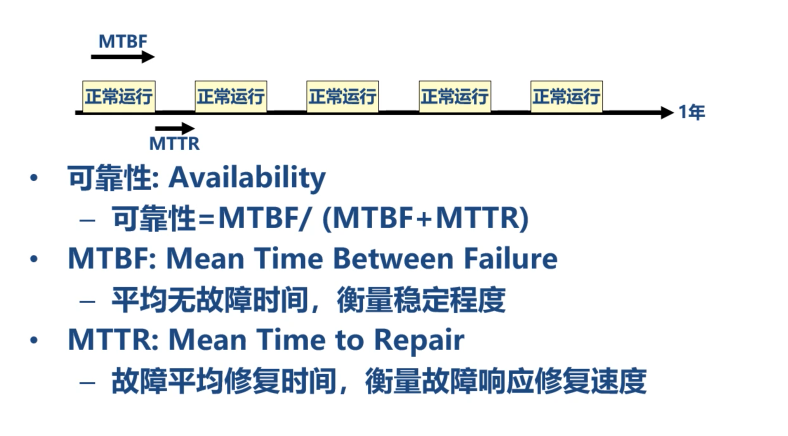

1.1可靠性的概念

1.2大型网站对可靠性的要求

2高可靠性技术分类

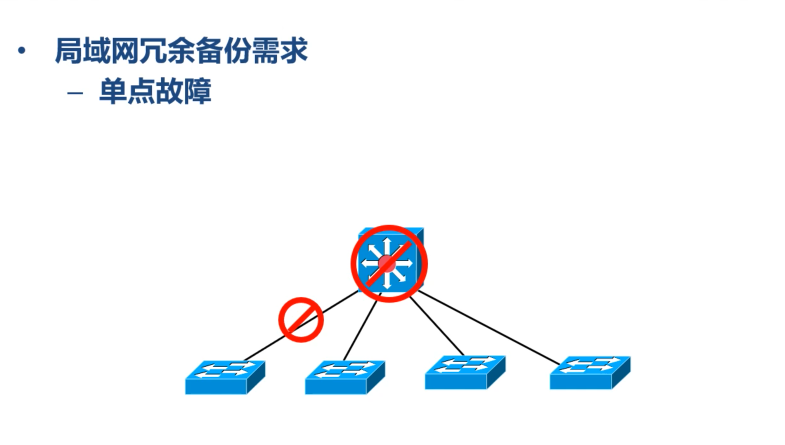

2.1局域网冗余备份需求

防止单点故障带来的影响

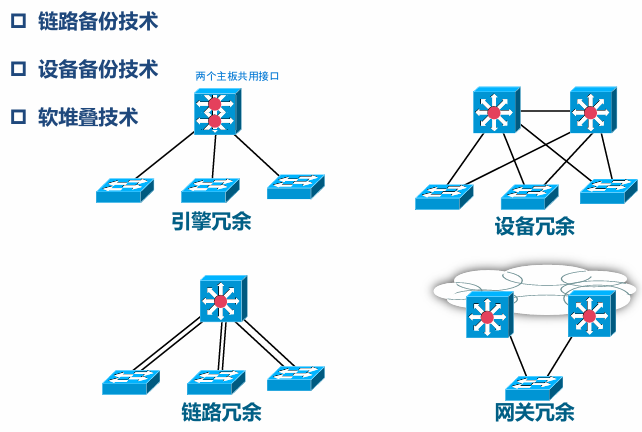

2.2 高可行技术的分类

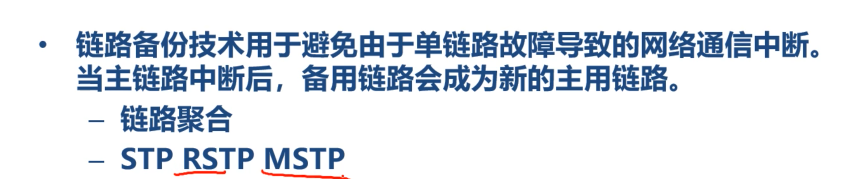

2.3链路备份技术

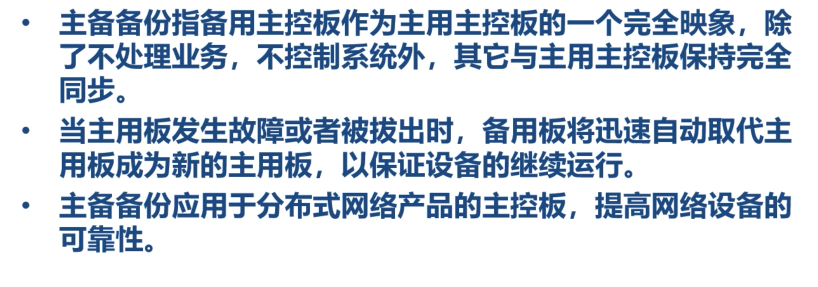

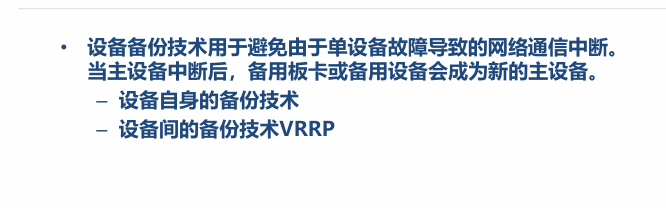

 2.4设备自身的备份技术

 2.5设备备份技术

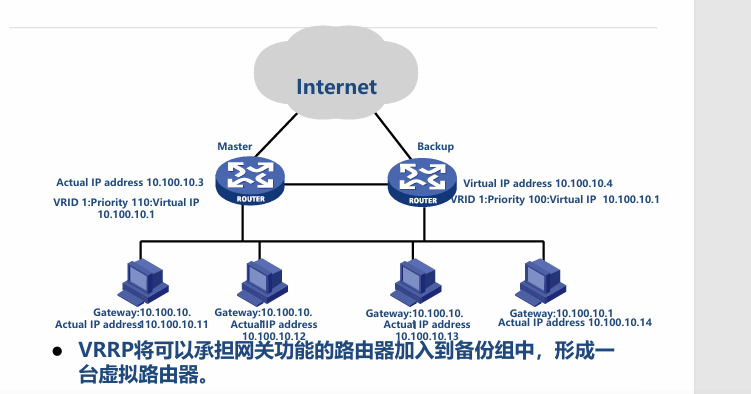

2.6设备间的备份技术

3链路聚合技术

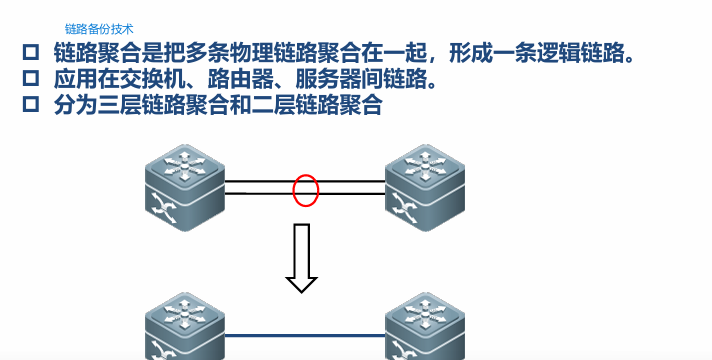

3.1链路聚合概述

3.2链路聚合的作用

增加链路带宽

提高链路可靠性

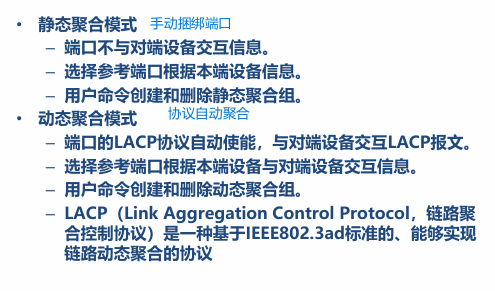

3.3链路聚合的模式

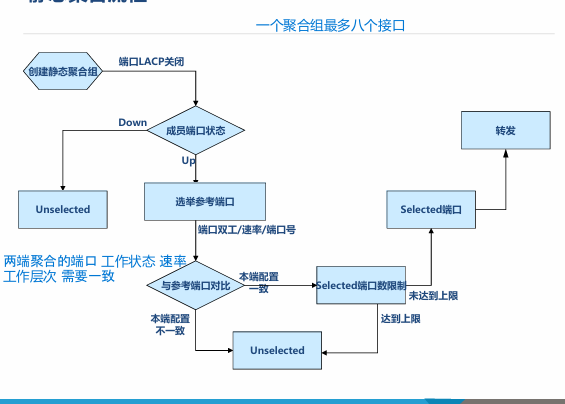

3.4静态聚合过程

 静态链路聚合它只检验本端的端口

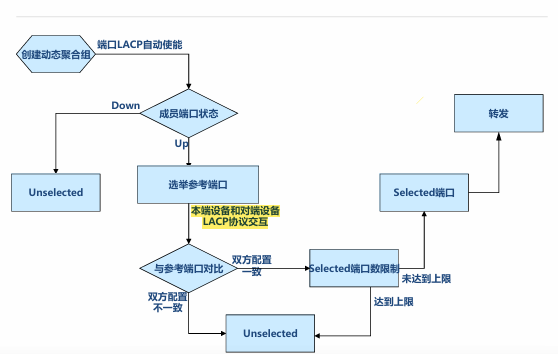

3.5动态聚合过程

动态链路聚合双方交互链路报文

4链路聚合实验

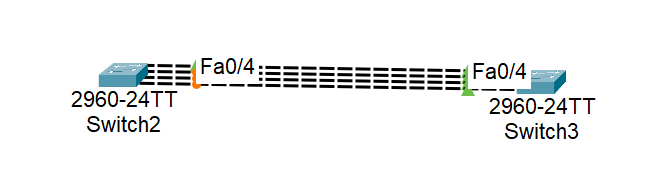

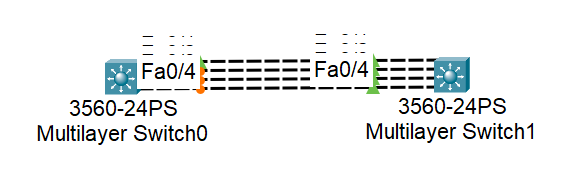

4.1实验拓扑图

4.2静态链路聚合配置

4.2.1一侧交换机配置（两侧配置的命令一致组号修改）

Switch(config-if-range)#switchport trunk encapsulation dot1q
Switch(config-if-range)#switchport mode trunk
Switch(config-if-range)#switchport trunk allowed vlan all
！模式设置为on 表示手动的静态聚合 写完后端口会重启
Switch(config-if-range)#channel-group 1 mode on

4.2.2配置后无端口阻塞

4.2.3 配置后多了一个端口和端口聚合组

(1)端口聚合组

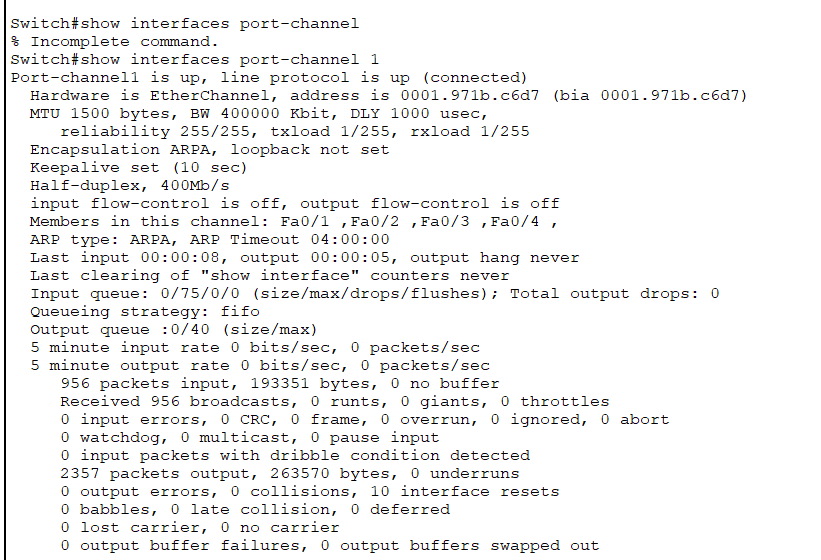

(2)端口聚合组的详细内容

可以清除看到聚合组端口的带宽为400mb/s，是普通端口的四倍

其中Half-duplex半双工模式

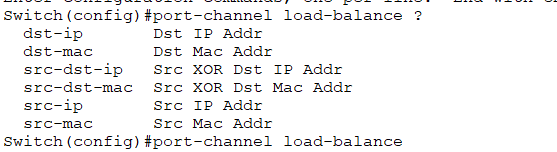

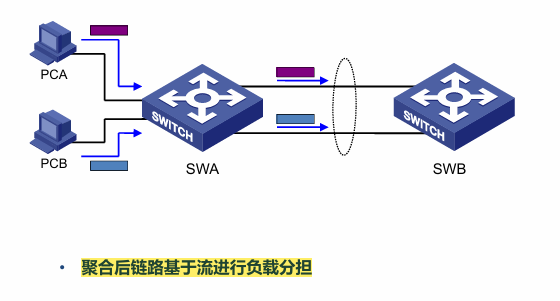

4.2.4负载分担

负载分担的方式--按流负载分担的方式（思科默认按MAC地址分担）



4.3LACP标准链路聚合协议（动态配置）

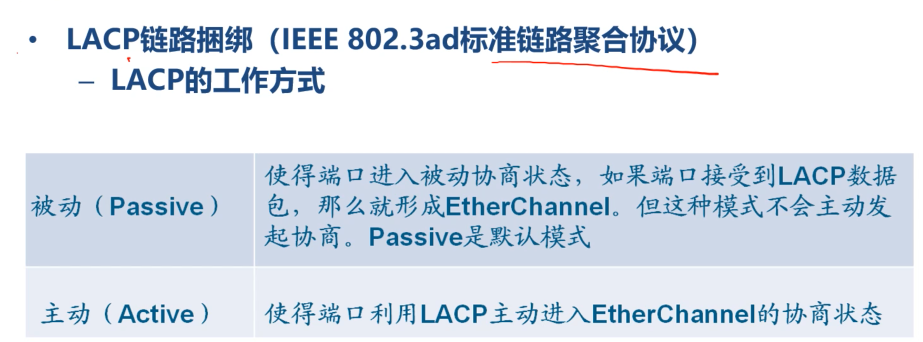

4.3.1LACP链路捆绑的工作方式

两侧交换机的模式可以是主动 - 被动 主动 - 主动

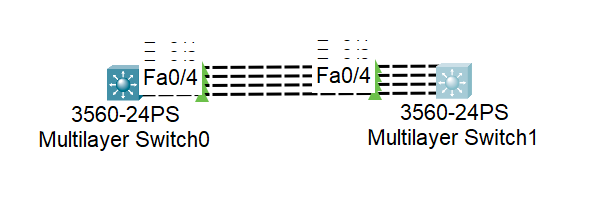

4.3.2LACP配置实验拓扑图

4.3.3一侧交换机配置（主动模式）

Switch(config)#interface range fa0/1-4
Switch(config-if-range)#switchport mode trunk
Switch(config-if-range)#channel-group 3 mode active

4.3.4一侧交换机配置(被动模式)

Switch(config)#interface range fa0/1-4
Switch(config-if-range)#switchport mode trunk
Switch(config-if-range)#channel-group 4 mode passive
