FOC算法六步算法 以及 Vds保护是什么
FOC（Field-Oriented Control，磁场定向控制）是一种用于电机（尤其是交流电机如永磁同步电机PMSM或感应电机IM）的高性能控制技术。其核心思想是通过坐标变换，将电机的三相电流分解为独立的磁场分量（励磁分量）和转矩分量，从而像控制直流电机一样简单高效地控制交流电机。
关键原理：
坐标变换：
Clark变换：将三相静止坐标系（ABC）转换为两相静止坐标系（αβ）。
Park变换：将两相静止坐标系（αβ）转换为随转子磁场旋转的坐标系（dq）。
在dq坐标系中，直轴电流（IdId）控制磁场强度，交轴电流（IqIq）控制转矩，实现解耦控制。
控制目标：
通过调节IdId和IqIq，精确控制电机的磁场和转矩，实现快速响应、高效率和低噪音。
典型FOC系统组成：
电流采样：检测电机三相电流。
坐标变换：通过Clark/Park变换得到IdId和IqIq。
PI调节器：分别控制IdId和IqIq，输出对应的电压指令VdVd和VqVq。
逆Park变换：将Vd/VqVd/Vq转换回静止坐标系（αβ）。
SVPWM：生成驱动逆变器的PWM信号，控制电机。
优势：
高动态性能：转矩响应快，适合需要频繁启停或调速的场景（如电动汽车、机器人）。
高效率：通过优化IdId和IqIq减少损耗，尤其在低速大转矩工况下。
平滑运行：抑制转矩脉动，降低噪音和振动。
应用场景：
电动汽车驱动电机
工业伺服系统
家电（如变频空调、洗衣机）
无人机电调（ESC）
对比其他控制方法：
六步方波控制：简单但转矩波动大，效率低。
正弦波控制：改善平滑性，但未解耦磁场与转矩。
FOC：实现完全解耦，性能最优，但算法复杂，依赖高精度传感器（如编码器）。
挑战：
需要实时计算坐标变换和PI调节，对处理器算力要求较高。
依赖转子位置信息（需编码器或观测器算法如滑模观测器）。
FOC因其卓越的控制性能，已成为现代高性能电机驱动的标准技术之一。
电机驱动或功率电子系统中，MOSFET的VDS检测（漏源极电压检测）是一项关键功能，主要用于实现电路保护、状态监控和优化控制。以下是其核心作用及具体应用场景：
1. 核心功能
过流/短路保护：
VDS直接反映MOSFET的导通电流（IDID）。根据欧姆定律，导通时VDS=ID⋅RDS(on)VDS=ID⋅RDS(on)（RDS(on)RDS(on)为导通电阻）。若电流异常增大（如电机堵转、短路），VDS会显著升高，通过实时检测VDS可快速触发关断，防止MOSFET过热损坏。故障诊断：
检测VDS异常（如开路、击穿）可判断MOSFET是否失效。例如，正常导通时VDS应接近0V（低压降），若持续高电压则可能器件损坏。电流间接测量：
在无电流传感器时，通过VDS和已知的RDS(on)RDS(on)估算电流（需温度补偿，因RDS(on)RDS(on)随温度变化）。
2. 典型应用场景
（1）电机驱动（如FOC控制）
动态电流保护：
在PWM周期内实时监测VDS，若超过阈值（如因电机过载导致电流骤升），立即关闭驱动信号，避免MOSFET烧毁。退饱和检测（Desaturation Detection）：
高压应用中（如电动汽车），MOSFET意外退出饱和区时VDS急剧上升，专用驱动芯片（如IGBT驱动）会通过VDS检测触发保护。
（2）电源管理
同步整流控制：
在DC-DC变换器中，通过检测VDS判断体二极管导通时机，优化同步整流MOSFET的开关时序，提高效率。
（3）无感电流采样
低成本方案：
利用MOSFET的RDS(on)RDS(on)作为采样电阻，通过VDS反推电流（需校准非线性误差）。
3. 实现方式
硬件电路：
分压电阻+比较器：VDS经分压后与阈值比较，触发保护信号。
专用驱动IC：如TI的DRV系列、Infineon的EiceDRIVER™，集成VDS检测和硬件保护逻辑（响应时间<1μs）。
软件处理：
MCU通过ADC采样VDS，软件判断异常（速度较慢，适合非紧急保护）。
4. 设计注意事项
抗干扰：
VDS检测电路需避免高频开关噪声干扰（如加RC滤波）。温度补偿：
RDS(on)RDS(on)随温度升高而增大，需校准或选用温度系数低的MOSFET。响应速度：
过流保护需在微秒级响应，硬件保护比软件更可靠。
5. 对比其他检测方法
| 方法 | 优点 | 缺点 |
|---|---|---|
| VDS检测 | 低成本、无需额外传感器 | 精度受RDS(on)RDS(on)和温度影响 |
| 电流传感器 | 高精度（如霍尔传感器） | 成本高、体积大 |
| 采样电阻 | 线性度高 | 引入功率损耗 |
总结
MOS的VDS检测是功率电子系统中的“安全卫士”，通过实时监控漏源极电压，快速响应过流、短路等故障，同时可辅助实现低成本电流采样。在电机驱动、电源转换等场景中，它是保障系统可靠性的关键技术之一。
六步和FOC都是无感的嘛
六步方波控制（Six-Step Commutation）和FOC（磁场定向控制）都可以实现无感（无传感器）运行，但两者的实现方式、性能和应用场景有显著差异。 以下是详细对比：
1. 是否支持无感运行？
六步方波控制：
天然支持无感：通过检测电机的反电动势（Back-EMF）过零点来换相，无需位置传感器（如霍尔或编码器）。
典型应用：低成本无刷直流电机（BLDC）驱动，如风扇、电动工具。
FOC控制：
可无感，但需算法支持：通过观测器（如滑模观测器、龙伯格观测器、高频注入）估算转子位置和速度，替代物理传感器。
典型应用：高性能永磁同步电机（PMSM）或感应电机（IM），如无人机、伺服系统。
2. 无感实现的原理对比
| 控制方法 | 无感原理 | 技术难点 |
|---|---|---|
| 六步方波 | 检测反电动势过零点，每60°电角度换相一次。 | 低速时反电动势微弱，难以检测（需“开环启动”）。 |
| FOC | 基于电机数学模型，通过电流/电压反馈实时估算转子位置（如滑模观测器）。 | 低速和零速时估算精度下降（高频注入可改善）。 |
3. 性能差异
| 特性 | 六步方波（无感） | FOC（无感） |
|---|---|---|
| 转矩平滑性 | 差（转矩脉动大，每60°换相一次） | 优（连续控制，转矩平稳） |
| 效率 | 较低（电流谐波多，铜损高） | 高（正弦电流，损耗低） |
| 低速性能 | 差（依赖反电动势，低速时失效） | 较好（观测器支持低速运行，高频注入可零速） |
| 动态响应 | 慢（换相延迟） | 快（实时解耦控制） |
| 复杂度 | 简单（硬件需求低） | 复杂（需高算力MCU，算法调试难） |
4. 典型应用场景
六步方波无感：
对成本敏感、中高速运行的场景，如家用电器（洗衣机、吸尘器）、电动自行车。
无需精确调速或转矩控制的场合。
FOC无感：
高性能需求场景，如无人机电调（ESC）、机器人关节、电动汽车驱动。
需要宽调速范围、高动态响应的系统。
5. 关键结论
六步方波的无感是“被动式”：依赖反电动势，天然无需传感器，但性能受限。
FOC的无感是“主动式”：通过算法估算位置，实现接近有感FOC的性能，但对模型精度和算力要求高。
选择依据：
预算低、中高速运行 → 六步方波无感。
高性能、全速域控制 → FOC无感（需搭配先进观测器）。
附加说明：无感FOC的挑战
零速/低速难题：传统观测器在接近零速时失效，需高频注入（HFI）等特殊方法。
参数敏感性：电机参数（如电阻、电感）变化会影响观测器精度，需在线辨识。

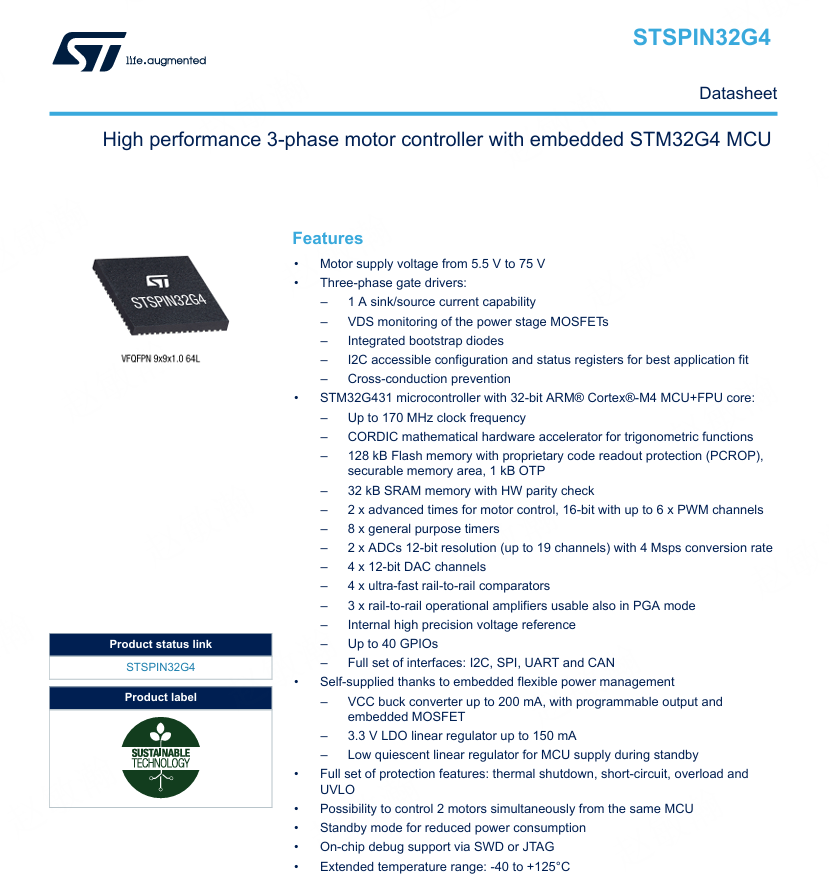

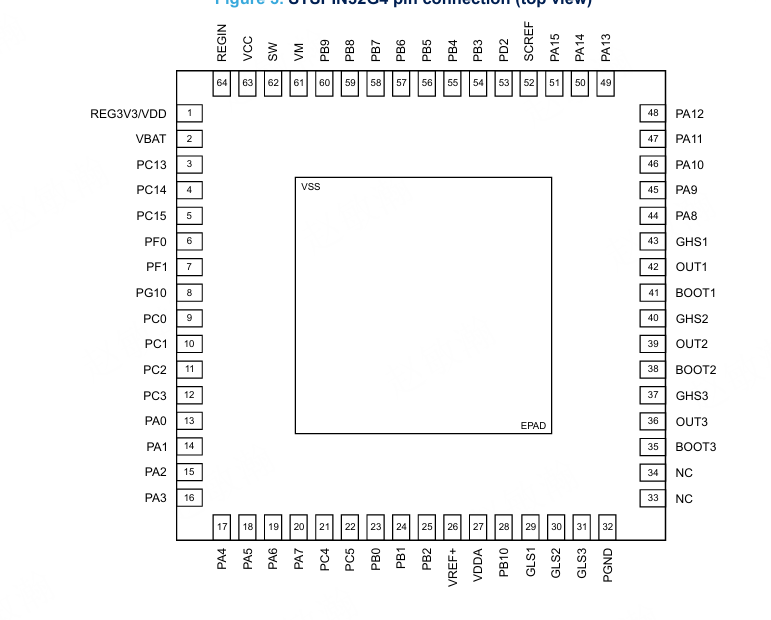

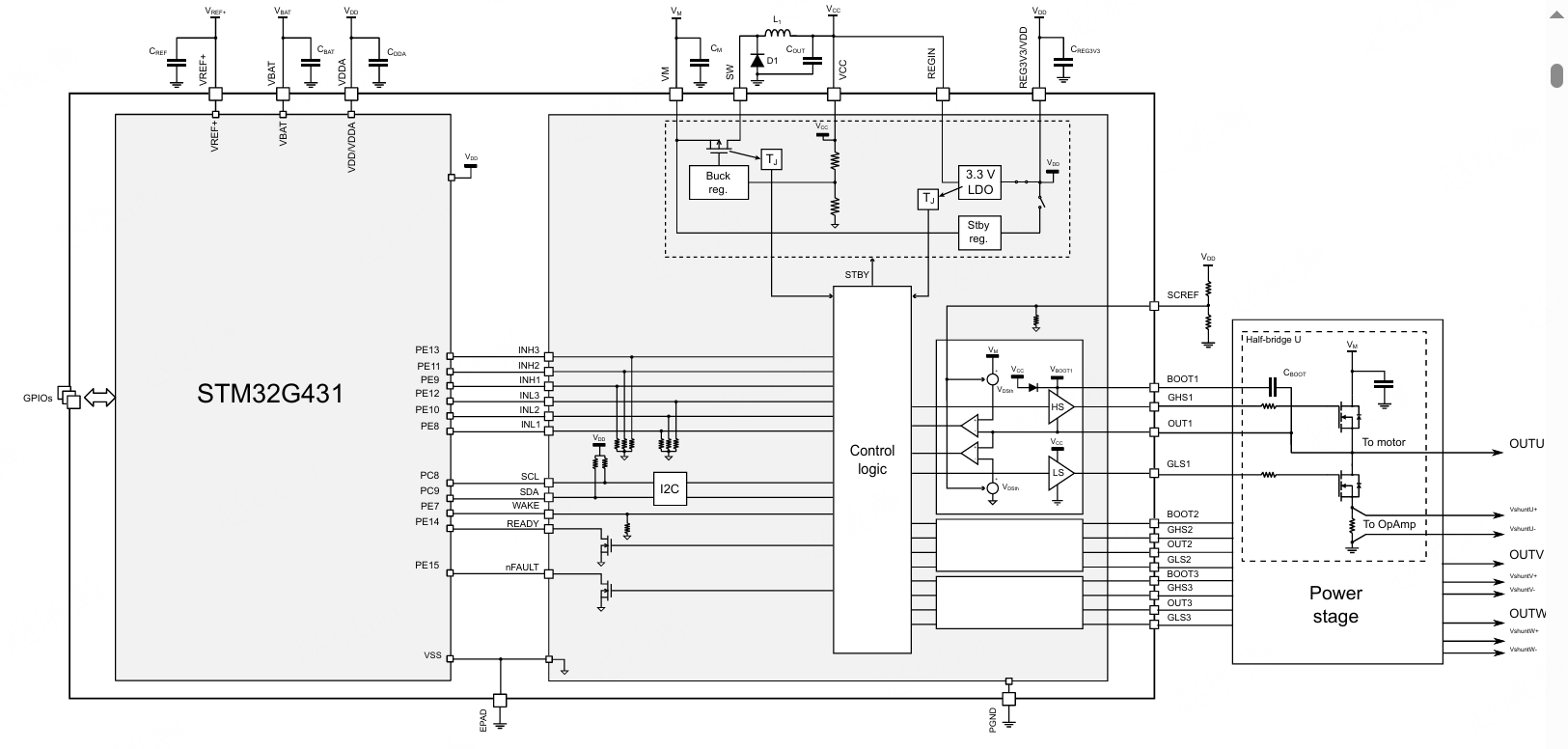

电机电源在5.5V-75V都支持
三相门驱：1A的驱动能力
通过嵌入式电源管理实现自供电
