本篇将教你实操 QGIS 创建专题地图的基础，通过字段值对图层进行颜色、大小等样式控制，呈现更直观的空间数据含义。教程包含分类渲染、分级渲染、渐变配色及地图整饰配置，全流程实操讲解，附演示数据字段建议与样式小技巧。

---

---

📌 教程摘要

本篇教程深入介绍 QGIS 中专题地图的制作方法，带你掌握分类渲染、分级渲染、渐变色控制等核心技能，帮助你基于字段信息实现地图的可视化表达。通过演示如何根据学校类型、学生数量等字段制作专题图，并配置图例、比例尺与标题等地图整饰元素，让地图更具专业性与可读性。适合刚接触专题制图的用户快速上手，提升地图表达能力。

---

一、什么是专题图？QGIS 专题渲染概述

专题图是在地图上以颜色、形状、大小等视觉方式表达属性数据差异的地图。常见场景包括：

• 不同类别的点：如学校类型（小学、中学、大学）
• 数值渐变的面：如人口密度、绿化率
• 符号大小表达数量：如各街道建设项目数

QGIS 提供以下核心专题渲染方式：

类型	用法描述
单一符号	所有要素使用相同样式
分类渲染	按文本字段分组着色
分级渲染	按数值大小区间分级着色
规则渲染	使用表达式灵活控制样式
热力图/渐变	渐变配色呈现数值高低差异

---

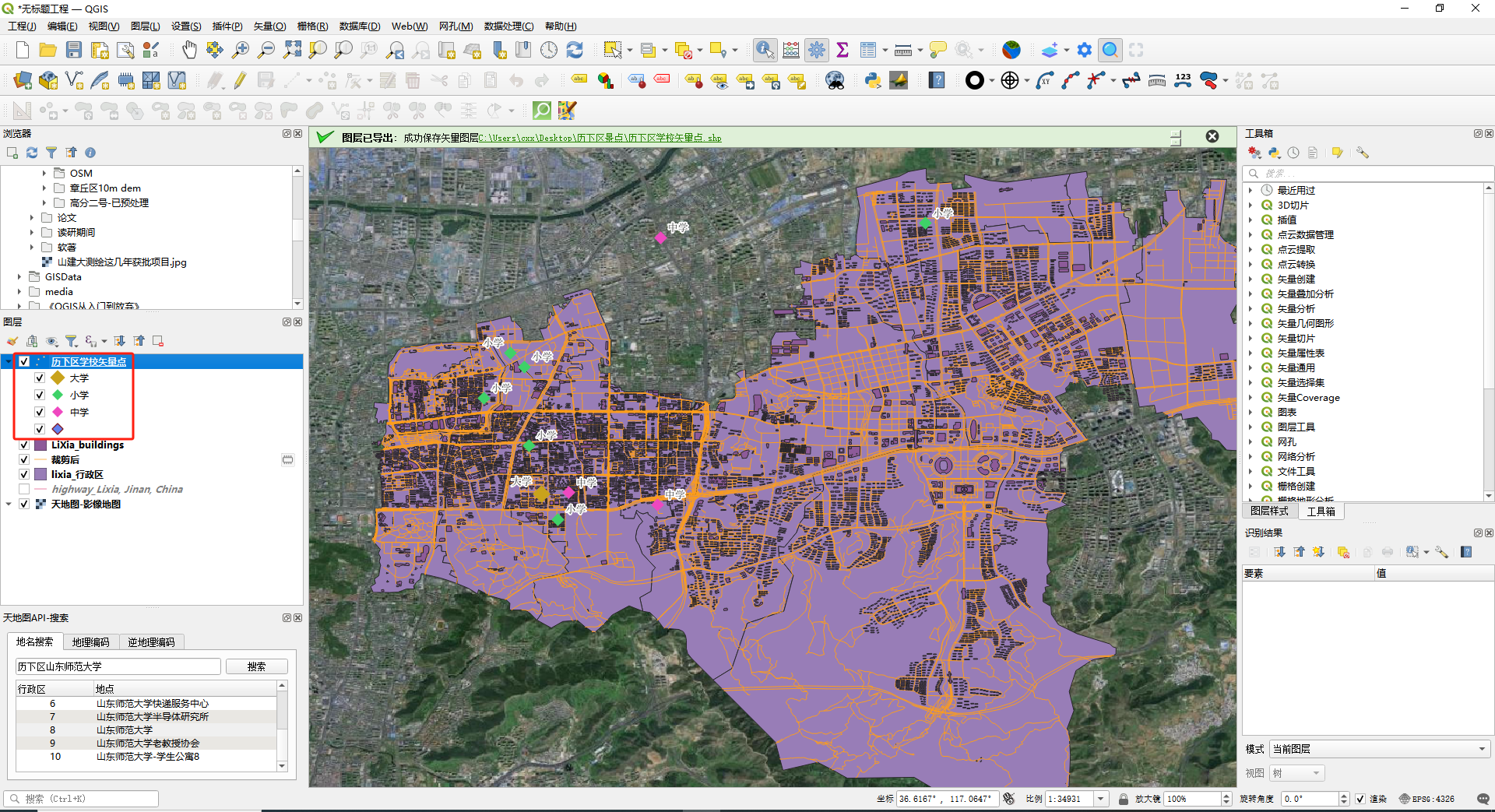

二、分类渲染：按字段类型区分要素颜色

✅ 示例：按学校类型渲染（小学/中学/大学）

1. 加载学校点图层（如：school_points.shp）

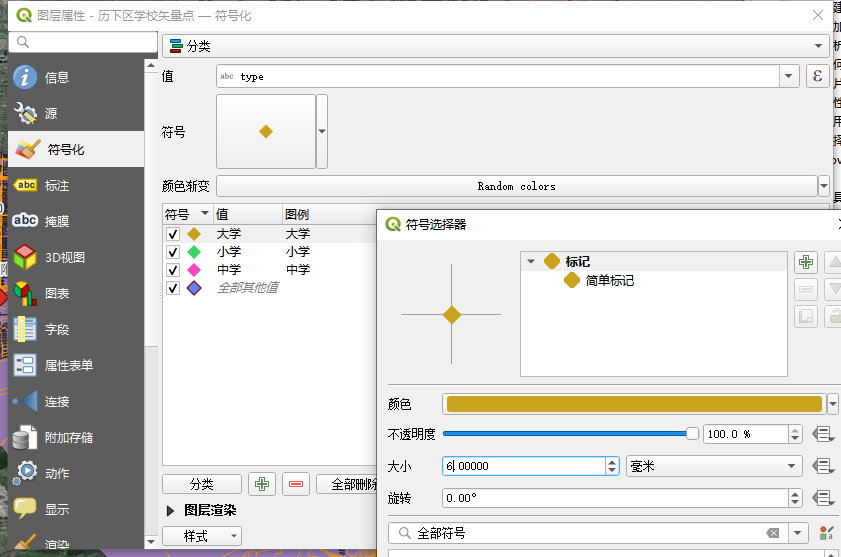

2. 打开“图层属性” → 样式 → 渲染类型改为【分类】

3. 分类字段选择 "type"

4. 点击【分类】→ 自动识别字段值 → 分配颜色


5. 可右键每项修改颜色或图例名称


---

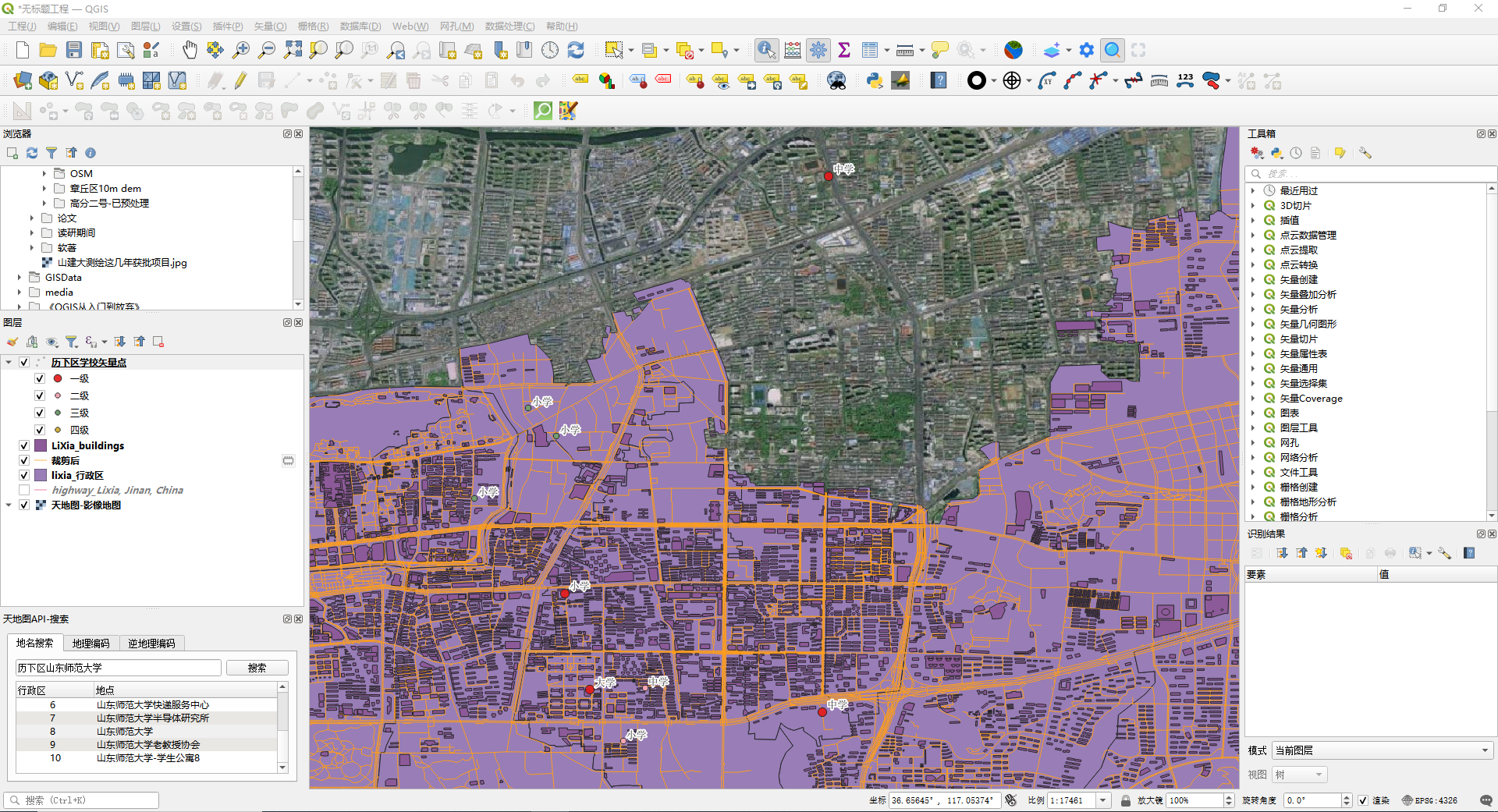

三、分级渲染：用渐变颜色表达数量差异

✅ 示例：根据学生数量渲染（字段名：numbers）

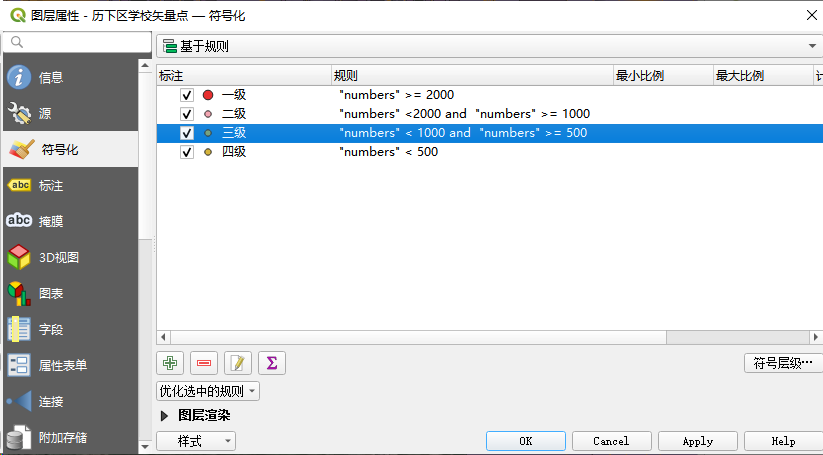

1. 图层属性 → 符号化 → 渲染类型选择【基于规则】

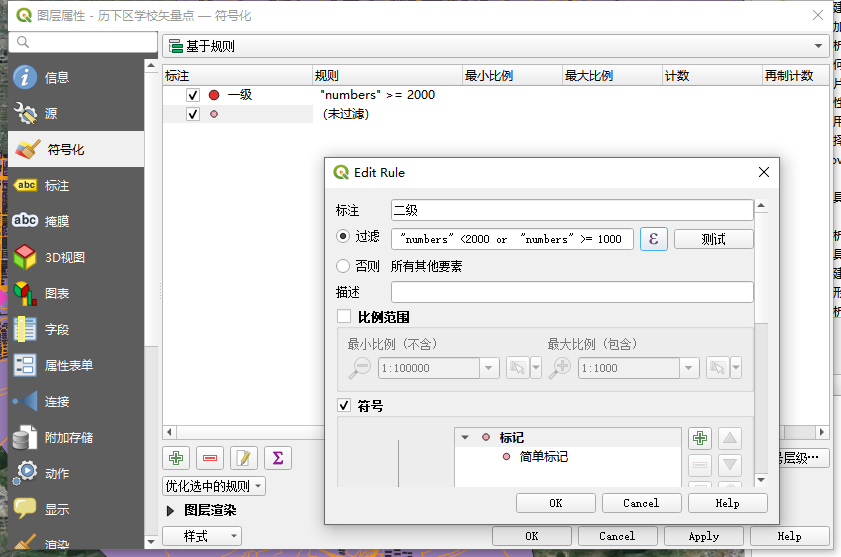

2. 根据字段 numbers创建规则等级

3. 颜色自行设计每一个等级的颜色
4. 调整级数：建议 4–7 级

5. 点击“分类”预览效果


📌 使用建议

• 颜色越深代表学生越多
• 可以手动调整每个分级范围

---

四、高级样式映射：大小、颜色、透明度与字段关联

你可以将字段的数值映射为符号样式，如：

样式项	绑定字段	效果
符号大小	student_num	学生多的点更大
颜色	year_built	建校早的颜色更深
透明度	student_num	数值越大越不透明

示例操作

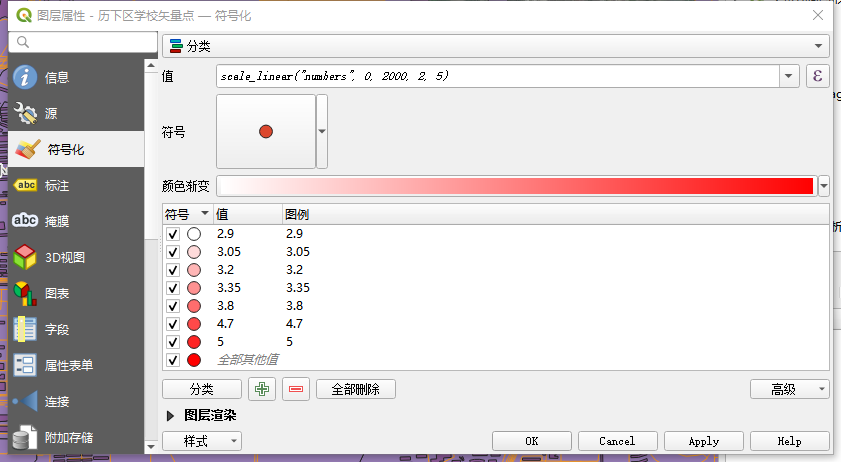

1. 图层属性 → 符号化 → 分类 → 大小旁的表达式按钮（ε）

2. 输入表达式：

   scale_linear("numbers", 0, 2000, 2, 6)


   → 将 0–2000 映射为 2–5 的点大小


📌 表达式技巧：

• 使用 scale_linear() 映射数值范围
• 使用 opacity = "student_num" / 2000 控制透明度

---

五、地图整饰配置（图例、比例尺、标题）

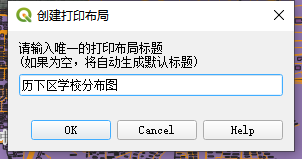

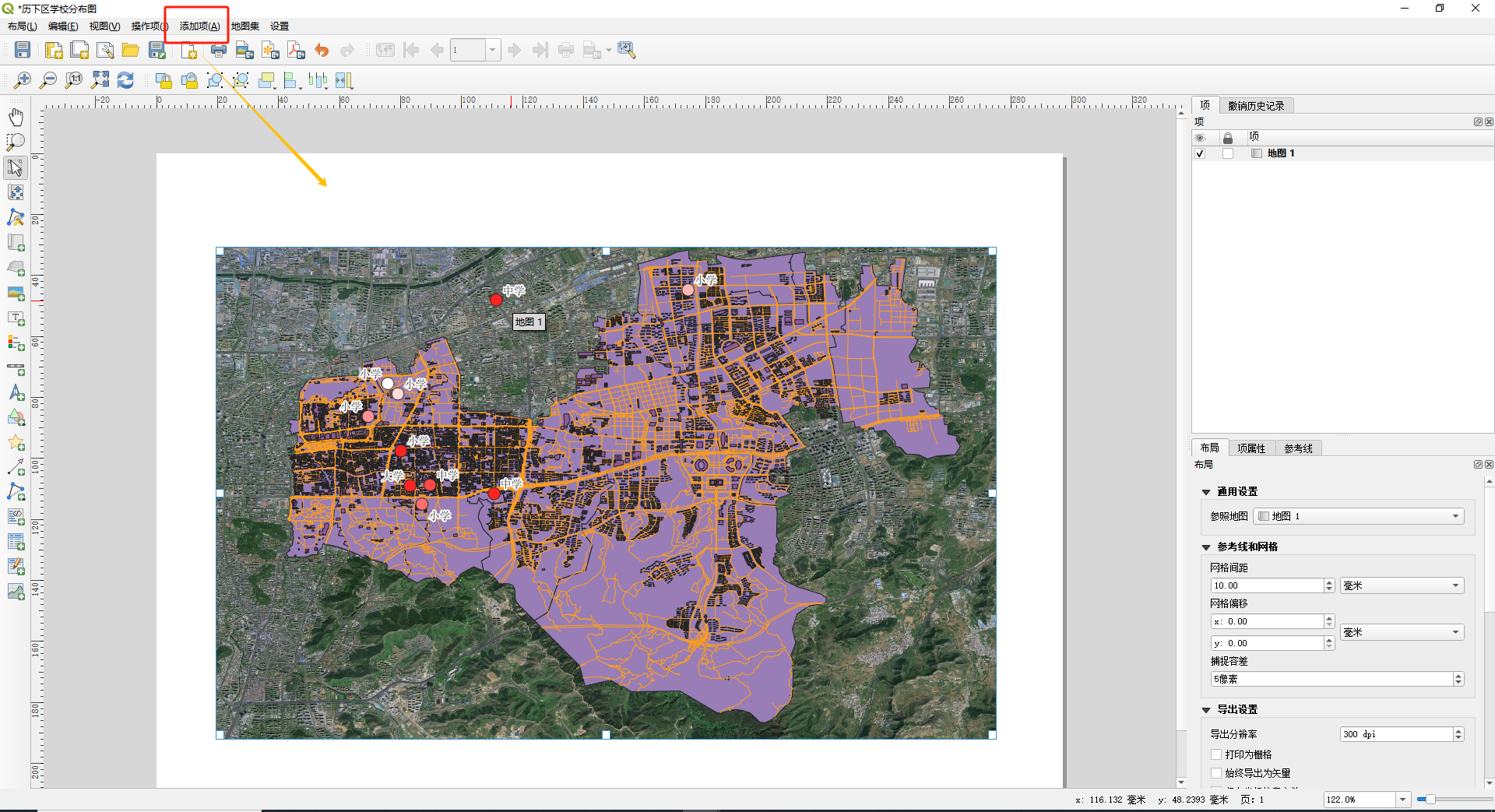

1. 打开布局管理器

• 项目 → 新建打印布局 → 输入名称 → 确定

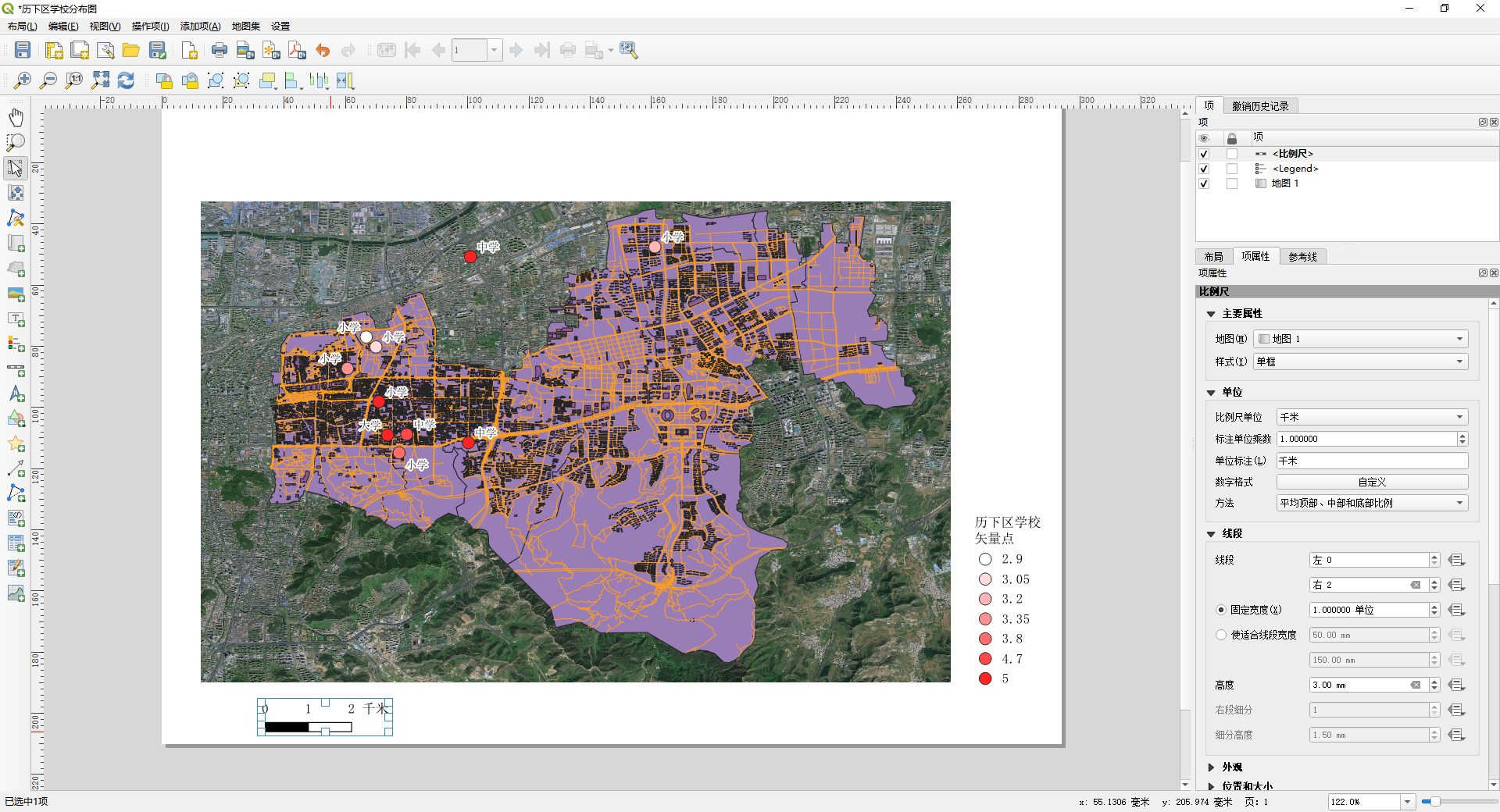

2. 添加地图

• 插入 → 地图 → 框选地图范围

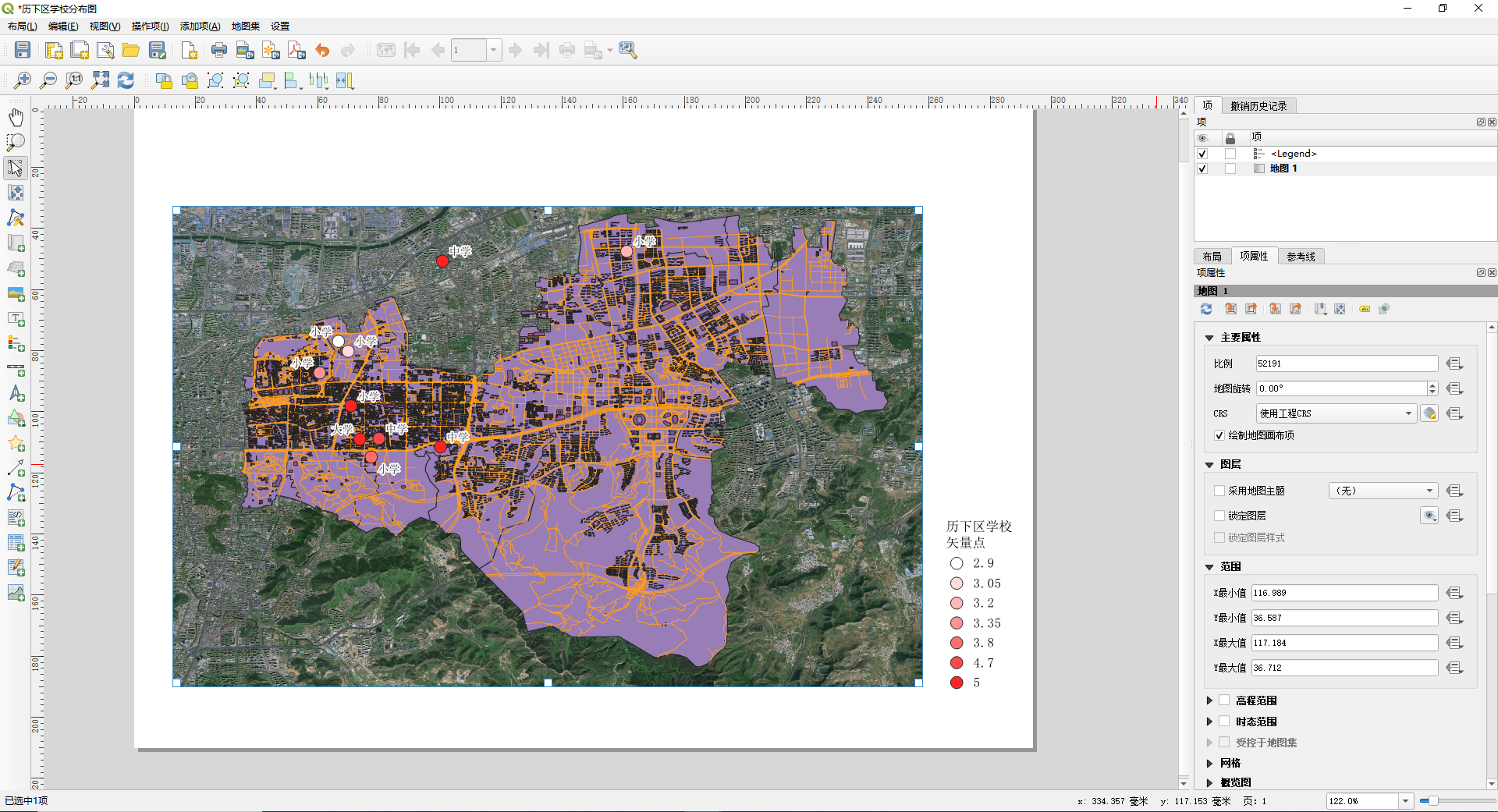

3. 添加图例

• 插入 → 图例 → 自动显示分类项
• 右侧属性中可手动修改分类名称与字体


4. 添加比例尺与指北针

• 插入 → 比例尺 / 指北针
• 比例尺单位默认自动匹配坐标系单位


5. 添加标题

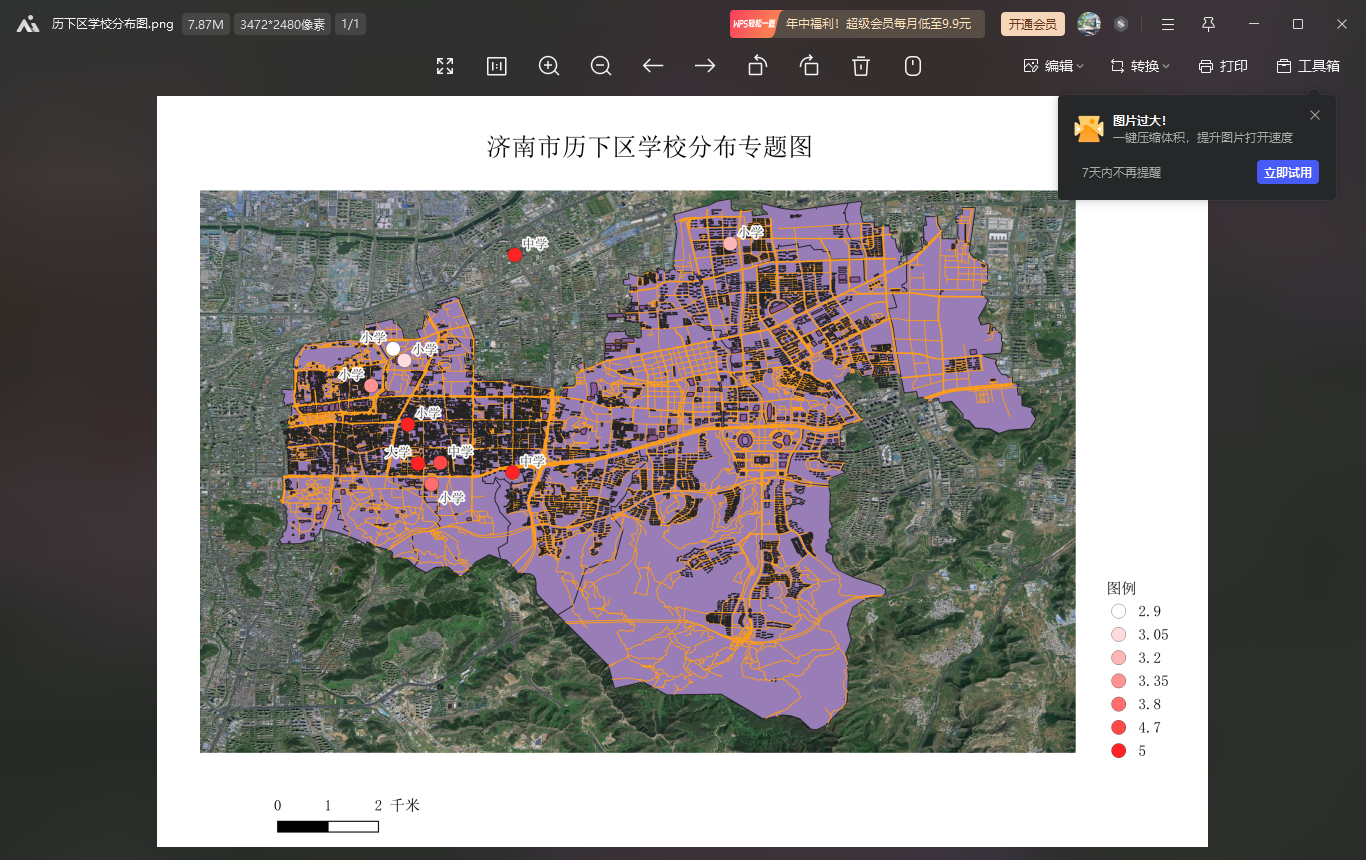

• 插入 → 标签 → 修改文本为“济南市历下区学校分布专题图”

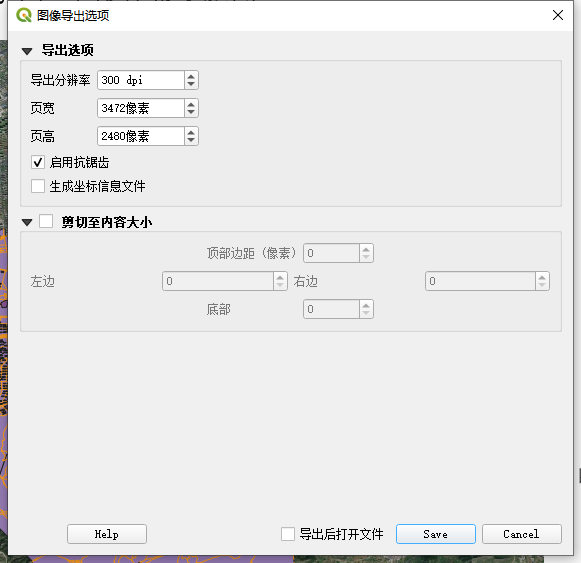

• 导出图像



---

📁 示例数据字段结构建议（复用前几篇的数据）

字段名	类型	示例值	用途
name	文本	山东师范大学	标注 / 识别
type	文本	大学	分类渲染
student_num	整数	1200	分级渲染 / 大小
year_built	整数	2005	色彩/透明度映射
district	文本	历下区	图例命名、过滤等

---

📌 小技巧 & 常见问题

• 分类渲染颜色不够用？可自定义颜色带或导入 .qml 样式
• 符号渐变不明显？调整字段范围、拉大数值差异
• 透明度没效果？请确认是否支持符号层级

---
