链路聚合实验

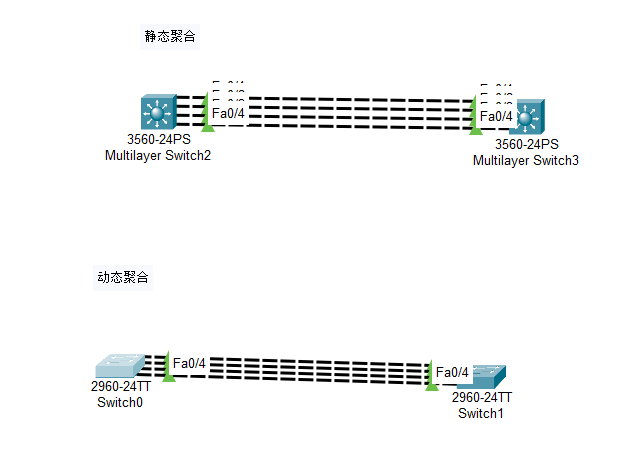

一 实验拓扑

二 实验配置

• 静态聚合

• 交换机1

  配trunk
  int range fa0/1-4

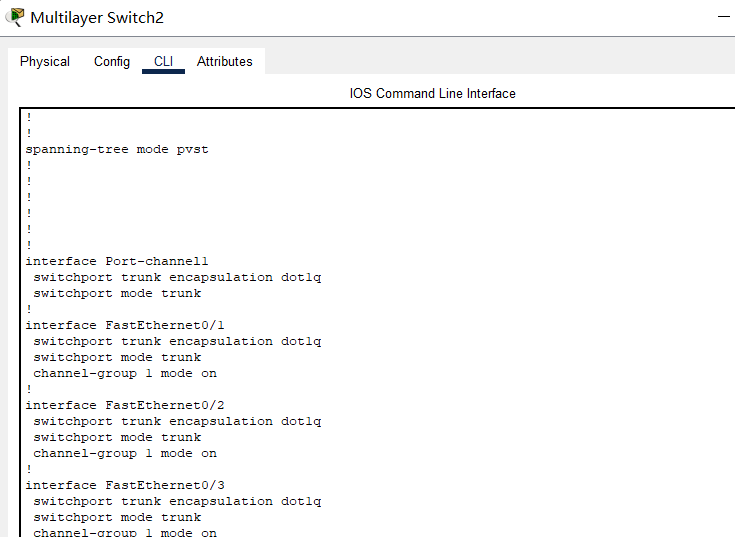

  channel-group 1 mode on  (创建或配置编号为 “1” 的通道组，另一台交换机可不同，随意,可编号的范围1-48，模式改为on静态手工)show run   (发现多了聚合接口)
  show interface port-channel 1 (查看聚合接口)


• 交换机2

  配trunk
  int range fa0/1-4
  channel-group 2 mode on


• 动态聚合

• 交换机1

  配trunk
  int range fa0/1-4
  channel-group 3 mode active


• 交换机2

  配trunk
  int range fa0/1-4
  channel-group 5 mode active（或者为被动Passive）


三 实验结果

1. 静态聚合

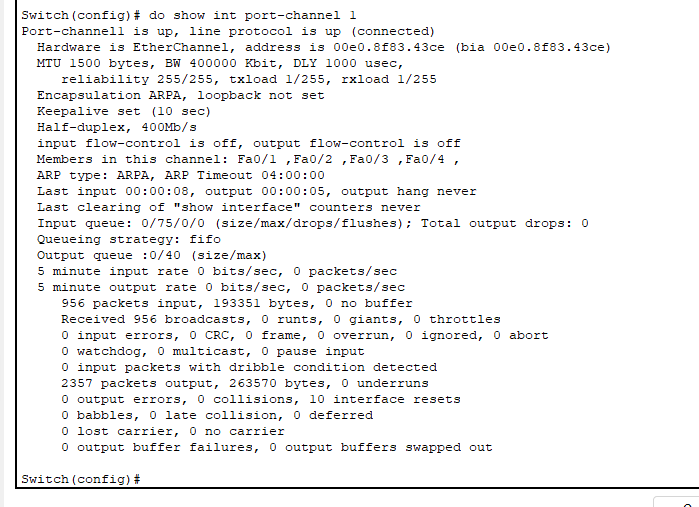

当前接口速率400Mb/s，4个接口聚合100*4

是由fa0/1-4聚合而成

Half-duplex（半双工）

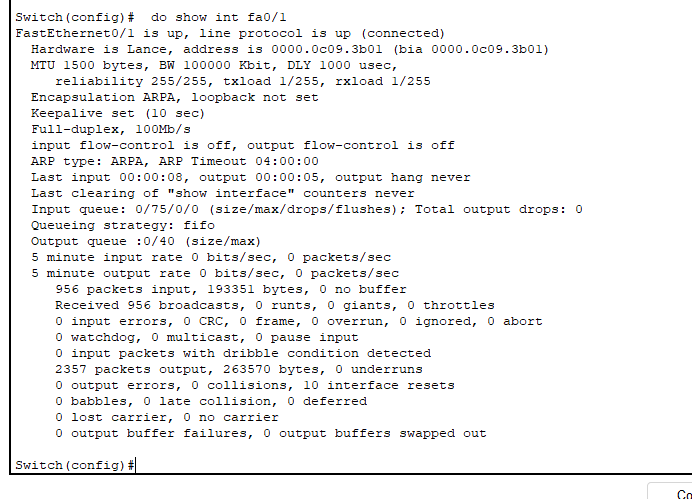

查看一个接口

速率100Mb/s

Full-duplex（全双工）

2. 动态聚合

查看与静态一样
