STM32-第七节-TIM定时器-3（输入捕获）

一、简介：

1.名称：

IC，输入捕获

2.电路：

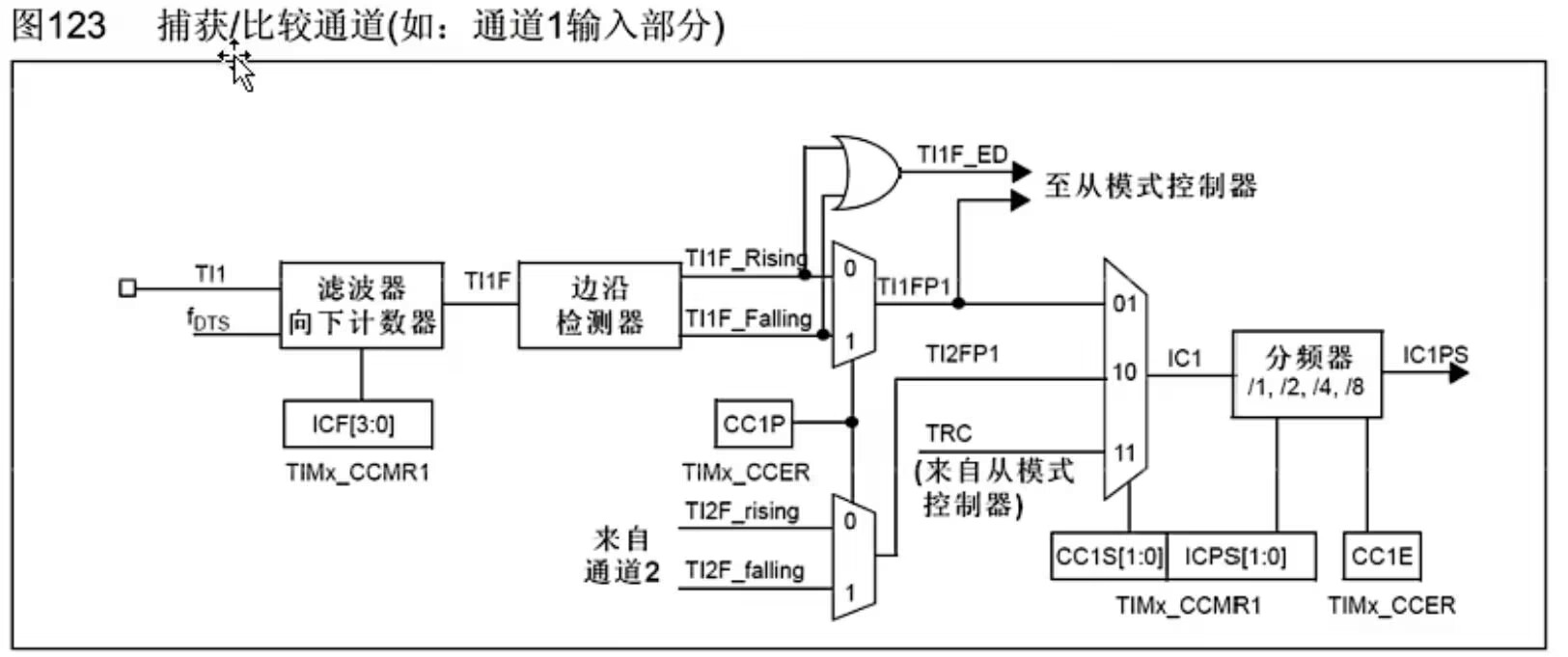

如图为通用定时器框图，下半部分的左半模块，与输出比较部分共用捕获/比较寄存器与引脚。

3.功能：

当通道输入引脚出现电平跳变时，当前CNT的值，写入CCR中。

4.框图：

信号先进入滤波器，其中ICF寄存器为滤波器参数，数值越大，滤波效果越好

随后进入边沿检测器，用于检测上升沿和下降沿，随后CC1P寄存器，可控制极性。

随后信号来到一个数据选择器，可选择输出到捕获/比较寄存器1的信号来自通道1还是通道2，实际上，输入通道1.2与寄存器1.2是交叉的，即通道1的信号可以同时传给寄存器1和2，通道2也可以。

寄存器ICPS位，用于控制分频器，CC1E位，用于控制输出使能或失能。

主从触发模式：注意到TI1FP1信号，可以链接到从模式控制器，接下来介绍。

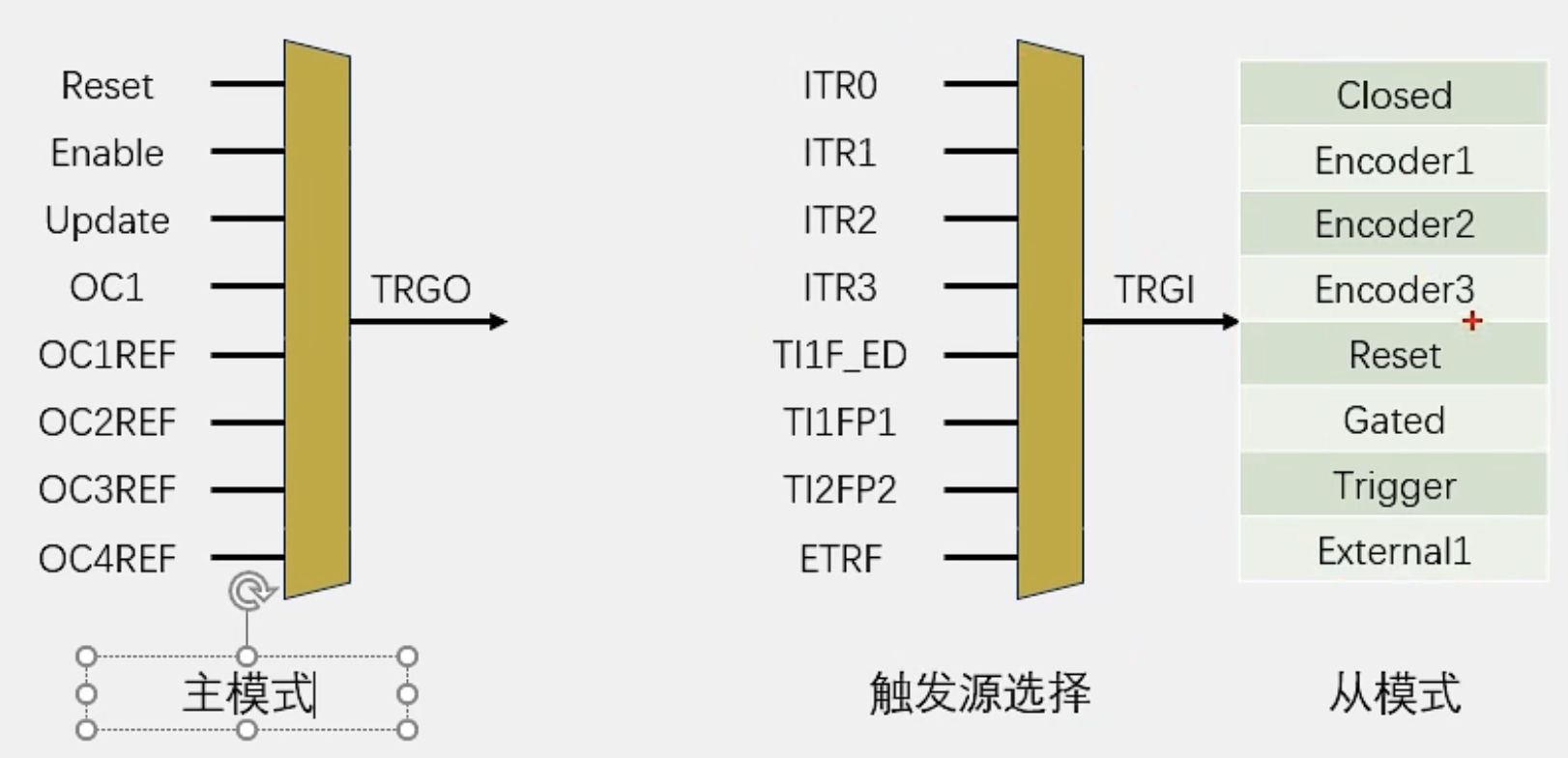

5.主从触发模式：

主模式：定时器信号，通过TRGO引脚，控制其他外设。

从模式：外来信号，通过TRGI引脚，控制定时器。

二、频率测量方法：

1.测频法：在闸门时间T内，对上升沿计次为N，f = N/T，适用高频信号

2.测周法，在两个上升沿内，以标准频率fc计次，得到N，f = fc/N，适用低频信号

三、实战：频率测量

1.思路：

运用测周法测频率，让CNT以一定频率计数，当上升沿到来后，CNT的数值记录到CCR中，随后将CNT清零（使用主从触发模式，触发源选择TI1FP1，从模式选择Reset功能）。

CCR的值，就是N，CNT的时钟频率，就是fc，f = fc/N。

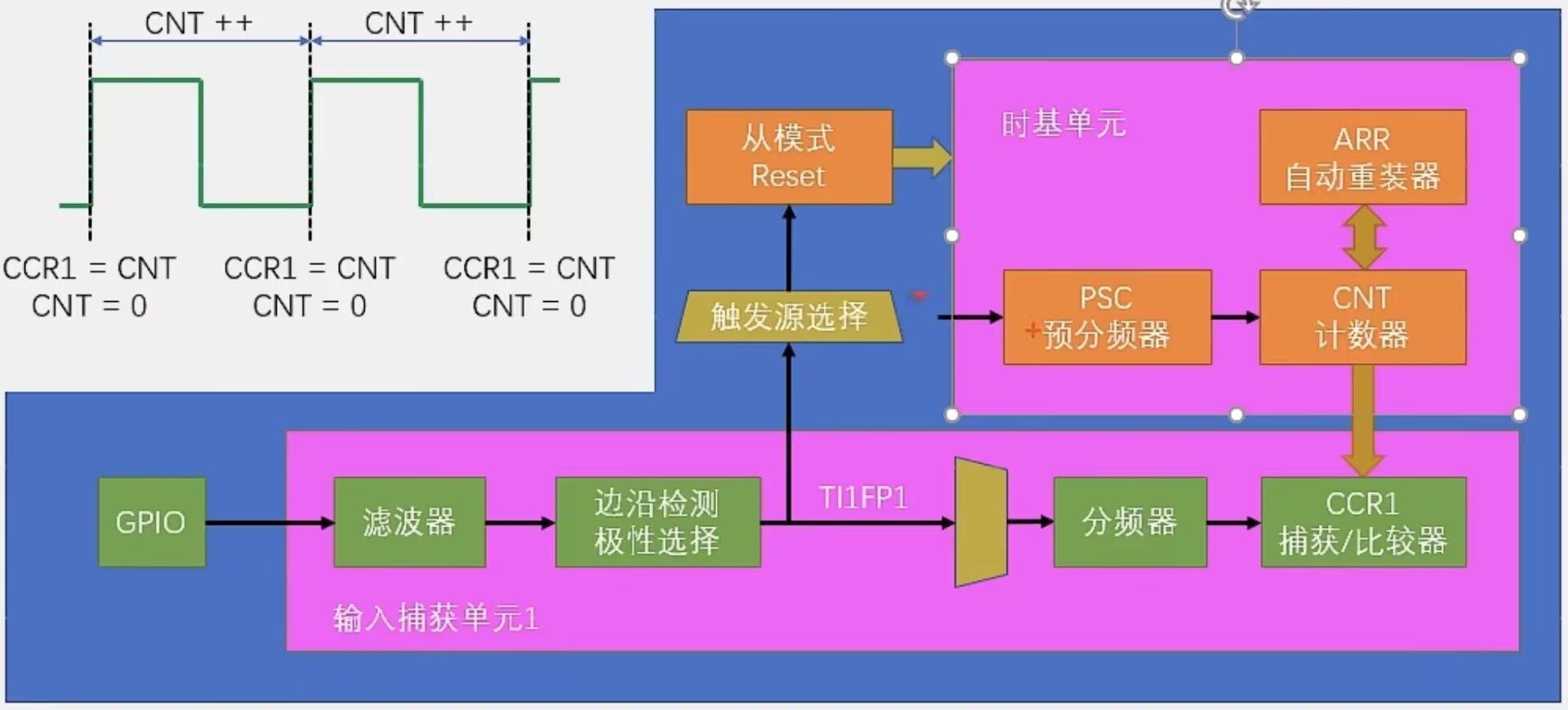

2.功能图：

3.代码：IC.c

用PA0输出PWM信号，用PA6（定时器3的通道1）做输入捕获。

#include "stm32f10x.h"                  // Device header/*** 函    数：输入捕获初始化* 参    数：无* 返 回 值：无*/
void IC_Init(void)
{/*开启时钟*/RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);			//开启TIM3的时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);			//开启GPIOA的时钟/*GPIO初始化*/GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);							//将PA6引脚初始化为上拉输入/*配置时钟源*/TIM_InternalClockConfig(TIM3);		//选择TIM3为内部时钟，若不调用此函数，TIM默认也为内部时钟/*时基单元初始化*/TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;				//定义结构体变量TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;     //时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //计数器模式，选择向上计数TIM_TimeBaseInitStructure.TIM_Period = 65536 - 1;               //计数周期，即ARR的值，越大越好TIM_TimeBaseInitStructure.TIM_Prescaler = 72 - 1;               //预分频器，即PSC的值，此处1MHzTIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;            //重复计数器，高级定时器才会用到TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStructure);             //将结构体变量交给TIM_TimeBaseInit，配置TIM3的时基单元/*输入捕获初始化*/TIM_ICInitTypeDef TIM_ICInitStructure;							//定义结构体变量TIM_ICInitStructure.TIM_Channel = TIM_Channel_1;				//选择配置定时器通道1TIM_ICInitStructure.TIM_ICFilter = 0xF;							//输入滤波器参数，可以过滤信号抖动TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising;		//极性，选择为上升沿触发捕获TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;			//捕获预分频，选择不分频，每次信号都触发捕获TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI;	//输入信号交叉，选择直通，不交叉TIM_ICInit(TIM3, &TIM_ICInitStructure);							//将结构体变量交给TIM_ICInit，配置TIM3的输入捕获通道/*选择触发源及从模式*/TIM_SelectInputTrigger(TIM3, TIM_TS_TI1FP1);					//触发源选择TI1FP1TIM_SelectSlaveMode(TIM3, TIM_SlaveMode_Reset);					//从模式选择复位//即TI1产生上升沿时，会触发CNT归零/*TIM使能*/TIM_Cmd(TIM3, ENABLE);			//使能TIM3，定时器开始运行
}/*** 函    数：获取输入捕获的频率* 参    数：无* 返 回 值：捕获得到的频率*/
uint32_t IC_GetFreq(void)
{return 1000000 / (TIM_GetCapture1(TIM3) + 1);		//测周法得到频率fx = fc / N，这里不执行+1的操作也可
}

四、实战：占空比测量

1.PWMI模式：

两个通道，同时捕获一个引脚，一个配置为上升沿触发， 另一个配置为下降沿触发，即可同时测量频率与占空比，占空比=CCR1/CCR2。

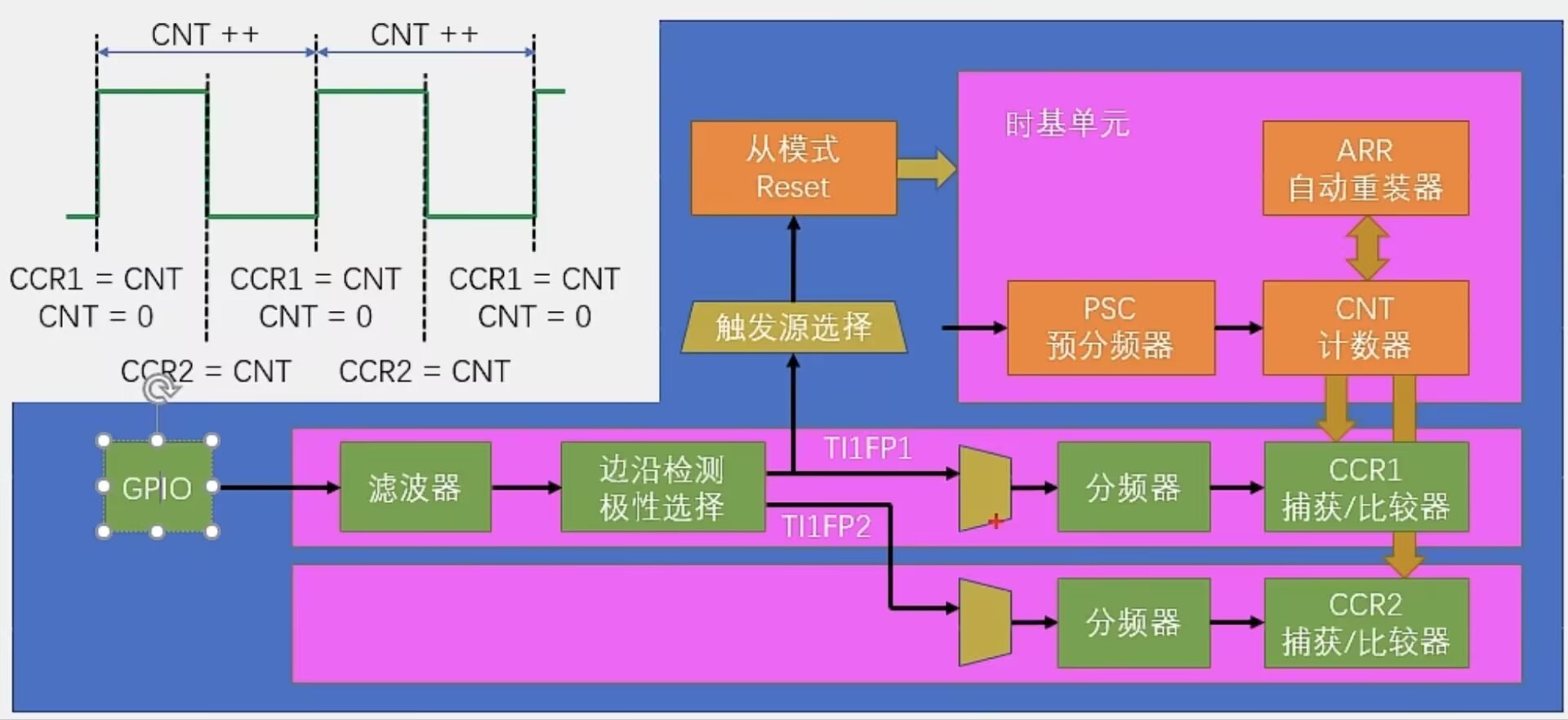

2.功能图：

3.代码：新IC.c

#include "stm32f10x.h"                  // Device header/*** 函    数：输入捕获初始化* 参    数：无* 返 回 值：无*/
void IC_Init(void)
{/*开启时钟*/RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);			//开启TIM3的时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);			//开启GPIOA的时钟/*GPIO初始化*/GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);							//将PA6引脚初始化为上拉输入/*配置时钟源*/TIM_InternalClockConfig(TIM3);		//选择TIM3为内部时钟，若不调用此函数，TIM默认也为内部时钟/*时基单元初始化*/TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;				//定义结构体变量TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;     //时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //计数器模式，选择向上计数TIM_TimeBaseInitStructure.TIM_Period = 65536 - 1;               //计数周期，即ARR的值TIM_TimeBaseInitStructure.TIM_Prescaler = 72 - 1;               //预分频器，即PSC的值TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;            //重复计数器，高级定时器才会用到TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStructure);             //将结构体变量交给TIM_TimeBaseInit，配置TIM3的时基单元/*PWMI模式初始化*/TIM_ICInitTypeDef TIM_ICInitStructure;							//定义结构体变量TIM_ICInitStructure.TIM_Channel = TIM_Channel_1;				//选择配置定时器通道1TIM_ICInitStructure.TIM_ICFilter = 0xF;							//输入滤波器参数，可以过滤信号抖动TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising;		//极性，选择为上升沿触发捕获TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;			//捕获预分频，选择不分频，每次信号都触发捕获TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI;	//输入信号交叉，选择直通，不交叉TIM_PWMIConfig(TIM3, &TIM_ICInitStructure);						//将结构体变量交给TIM_PWMIConfig，配置TIM3的输入捕获通道//此函数同时会把另一个通道配置为相反的配置，实现PWMI模式/*选择触发源及从模式*/TIM_SelectInputTrigger(TIM3, TIM_TS_TI1FP1);					//触发源选择TI1FP1TIM_SelectSlaveMode(TIM3, TIM_SlaveMode_Reset);					//从模式选择复位//即TI1产生上升沿时，会触发CNT归零/*TIM使能*/TIM_Cmd(TIM3, ENABLE);			//使能TIM3，定时器开始运行
}/*** 函    数：获取输入捕获的频率* 参    数：无* 返 回 值：捕获得到的频率*/
uint32_t IC_GetFreq(void)
{return 1000000 / (TIM_GetCapture1(TIM3) + 1);		//测周法得到频率fx = fc / N，这里不执行+1的操作也可
}/*** 函    数：获取输入捕获的占空比* 参    数：无* 返 回 值：捕获得到的占空比*/
uint32_t IC_GetDuty(void)
{return (TIM_GetCapture2(TIM3) + 1) * 100 / (TIM_GetCapture1(TIM3) + 1);	//占空比Duty = CCR2 / CCR1 * 100，这里不执行+1的操作也可
}
