网络基础10 ：ACL真机实验

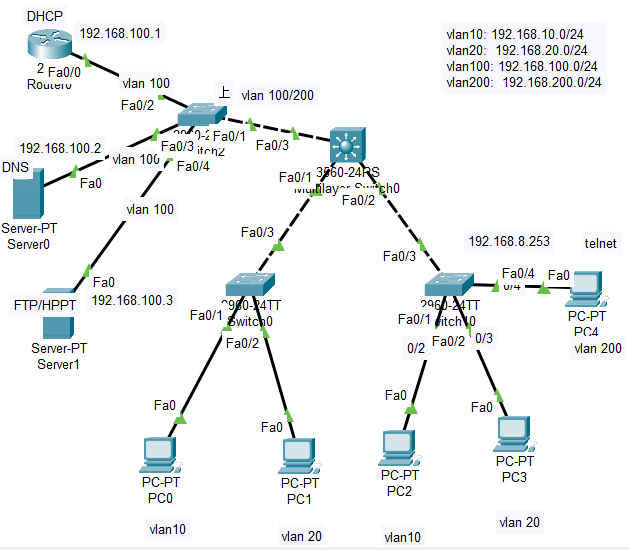

实验拓扑核心要素
设备：三层交换机（如 Cisco 3560）
目标接口：VLAN 10（SVI 接口）
IP 规划：VLAN 10 子网假设为
192.168.10.0/24

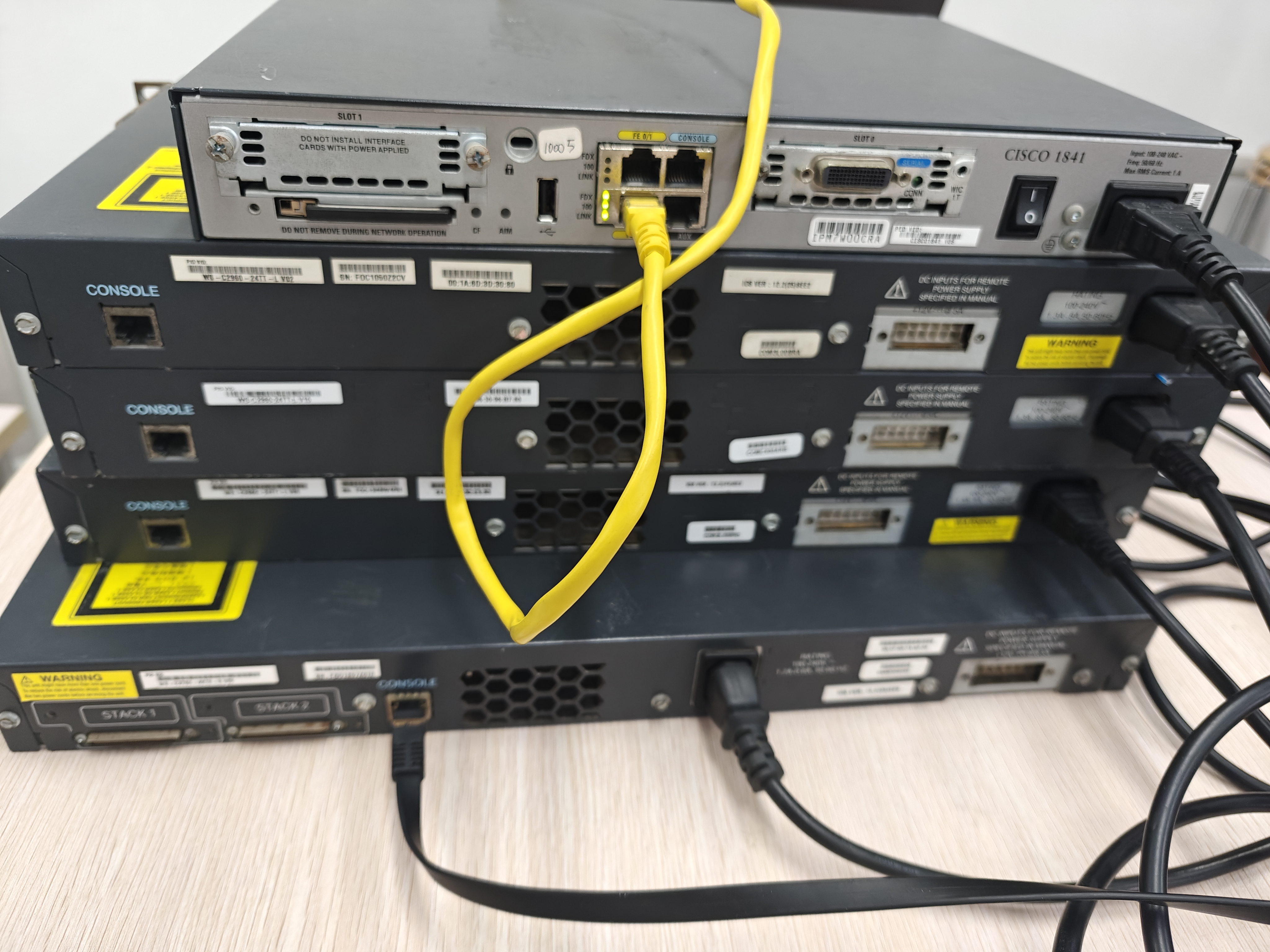

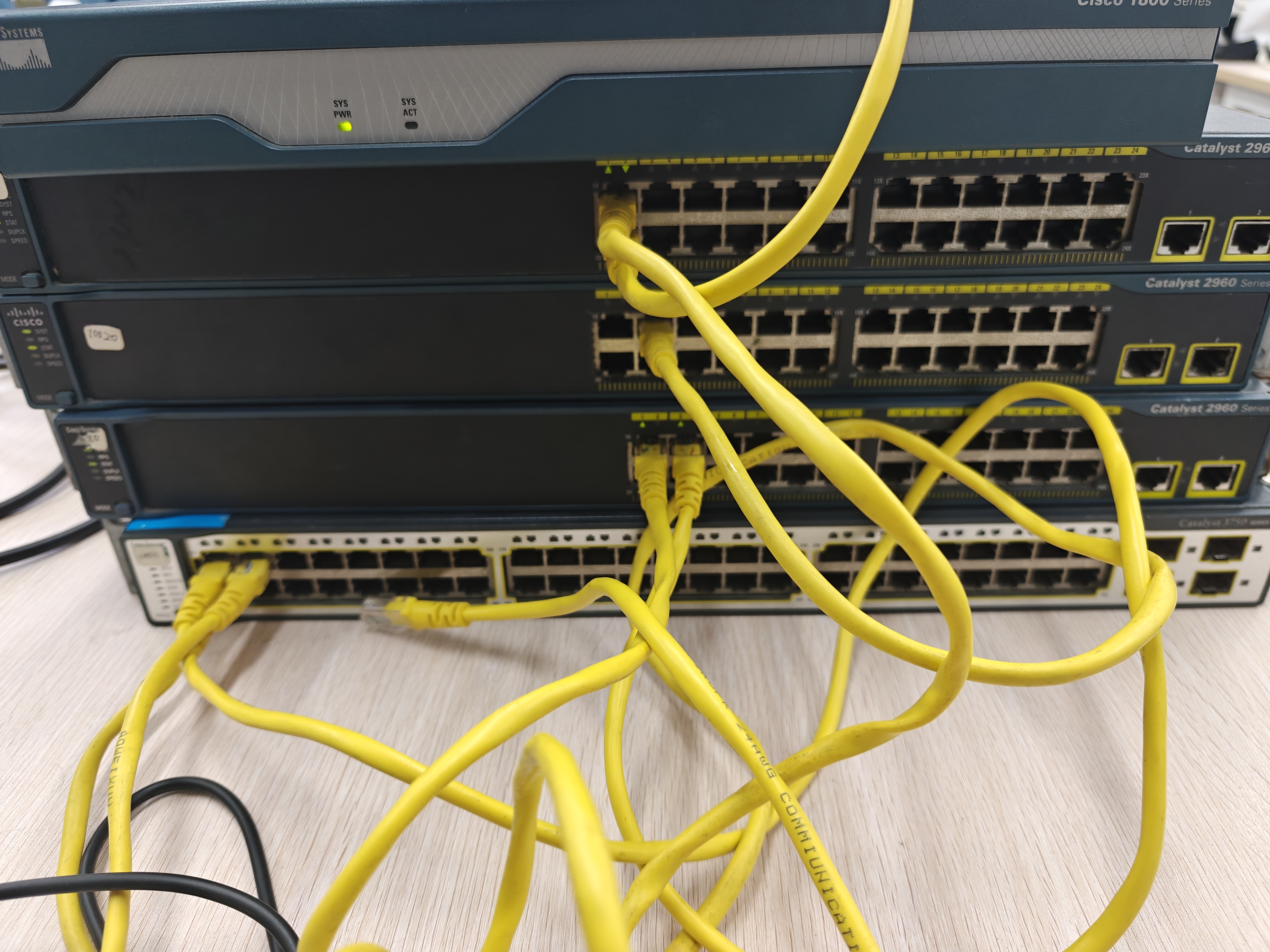

4.真机连接：
ACL 配置步骤与示
1. 标准 ACL（基于源 IP）
场景：禁止 VLAN 10 与VLAN 20通信
Switch(config)#access-list 1 deny 192.168.20.0 0.0.0.255 Switch(config-std-nacl)#20 permit any Switch(config)#interface vlan 10 Switch(config-if)#ip access-group 1 out
2. 命名标准 ACL（功能同标准 ACL，但可命名）
场景：禁止 VLAN 10 与VLAN 20通信，禁止访问192.168.8.253的网关（telnet服务）
Switch(config)#ip access-list standard vlan10 Switch(config-std-nacl)#10 deny 192.168.20.0 0.0.0.255 Switch(config-std-nacl)#20 permit any Switch(config-std-nacl)#15 deny 192.168.8.0 0.0.0.255 Switch(config)#interface vlan 10 Switch(config-if)#ip access-group vlan10 out
3. 标准扩展 ACL（基于协议/端口）
场景：禁止 VLAN 10 获取DHCP服务
Switch(config)#access-list 100 deny udp any eq 68 any eq 67
Switch(config)#access-list 100 permit ip any any
Switch(config)#interface vlan 10
Switch(config-if)#ip access-group vlan10 in
4. 命名扩展 ACL（功能同扩展 ACL，支持编辑）
场景：禁止 VLAN 10 获取DHCP服务，禁止获取DNS服务
Switch(config)#ip access-list extended v1
Switch(config-ext-nacl)#10 deny udp any eq 68 any eq 67
Switch(config-ext-nacl)#15 deny udp any host 192.168.100.2 eq 53
Switch(config-ext-nacl)#20 permit ip any any
Switch(config)#interface vlan 10
Switch(config-if)#ip access-group v1 in
关键注意事项
ACL 方向选择：
in：过滤进入 VLAN 10 的流量（如外部访问内部）out：过滤从 VLAN 10 发出的流量（如内部访问外部）
三层交换机特殊性：
ACL 需应用在 SVI 接口（VLAN 10），而非物理接口。
确保启用 IP 路由：
ip routing
ACL 隐含规则：
末尾默认
deny all，需显式添加permit放行必要流量。
命名 ACL 优势：
支持增量编辑（如添加/删除单条规则）
名称更具可读性（如
VLAN10_DHCP）
验证命令：

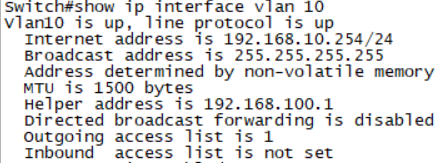

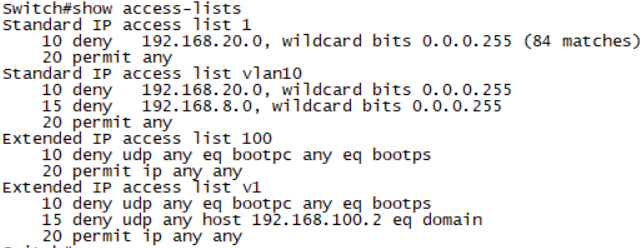

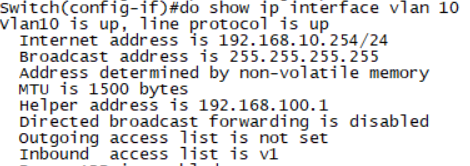

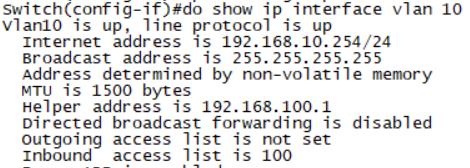

show access-lists ! 查看所有 ACL show ip interface vlan 10 ! 检查 ACL 应用状态

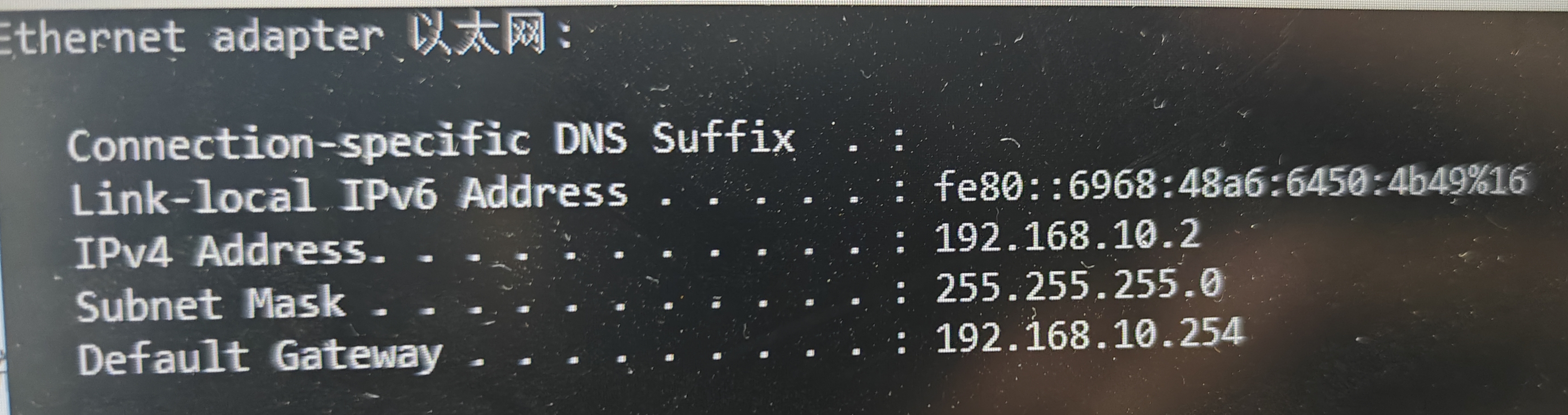

6.真机验证：

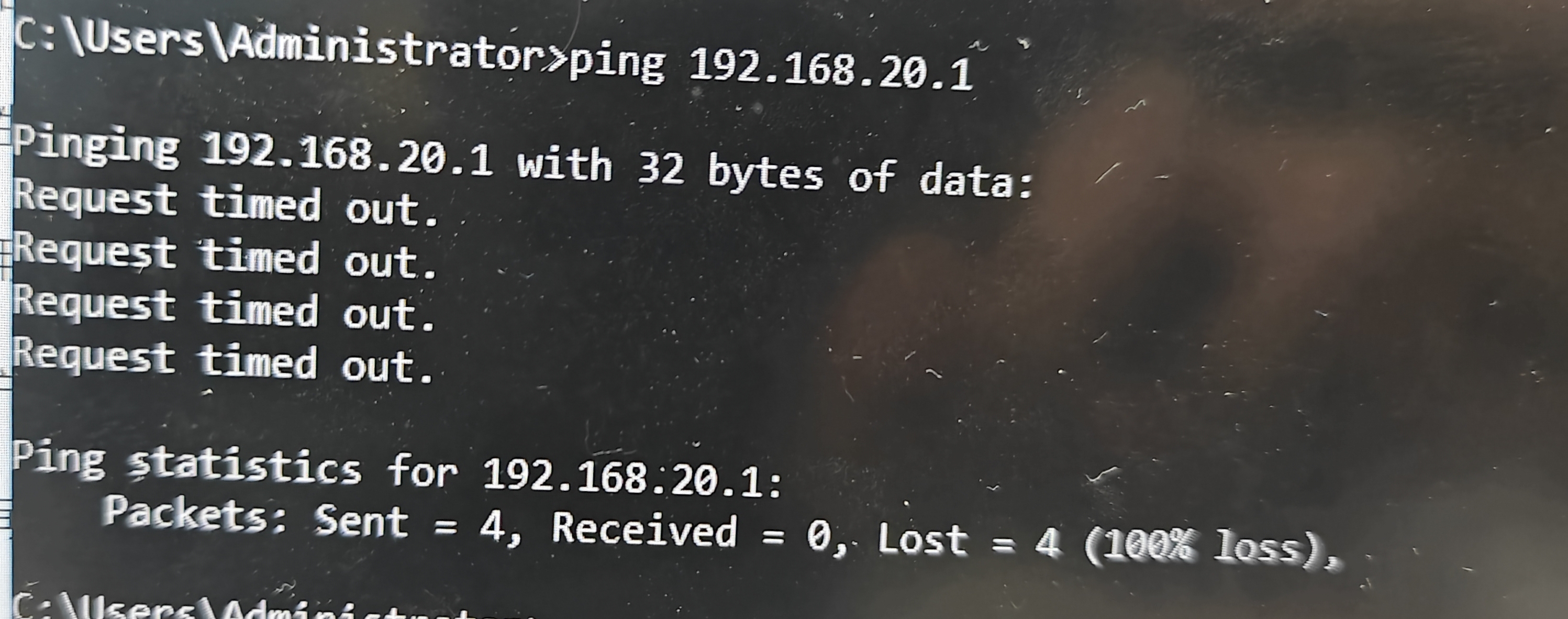

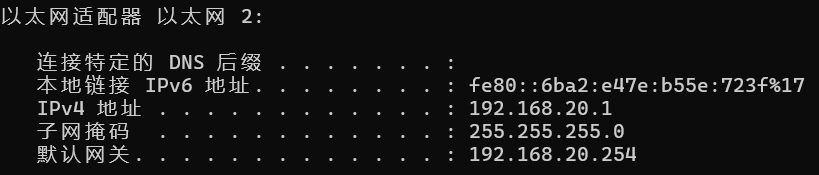

（1）传统标准 ACL:vlan 10 ping不通 vlan 20
（2）命名标准 ACL：vlan 10 ping不通 vlan 20，ping网关192.168.8.253没做。

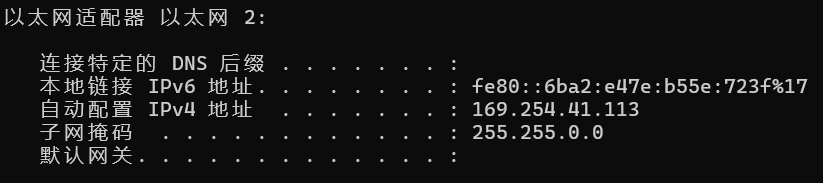

传统扩展 ACL:原本可以通过DHCP获取IP地址，用了传统扩展ACL(名为：100)就不能获取IP地址。
命名扩展 ACL：原本可以通过DHCP获取IP地址，用了ACL(名为：v1)就不用获取IP地址。（DNS服务器验证没做）
实验结论
标准 ACL：适用于简单源 IP 过滤，但灵活性低。
扩展 ACL：精细控制（IP/端口/协议），推荐用于安全策略。
命名 ACL：优于编号 ACL，便于维护和扩展。
三层交换机 ACL：需结合 SVI 接口及路由功能部署，是隔离 VLAN 流量的核心工具。
配置建议：生产环境中优先使用 命名扩展 ACL，在保证功能完备性的同时提升可管理性
