OpenCV---minAreaRect

一、基本概念与用途

minAreaRect是OpenCV中用于计算点集的最小面积旋转矩形的函数。在计算机视觉领域，它常被用于：

• 目标检测中获取倾斜对象的边界框（如倾斜的车牌、文本行、工业零件）
• 形状分析与识别（如确定物体的主方向）
• 图像预处理（如校正倾斜的文档）
• 机器人视觉（如Robomaster比赛中识别装甲板、灯条）

与轴对齐边界框（boundingRect）的区别：

• boundingRect计算的是完全包含点集的最小矩形，但不考虑旋转，通常面积更大
• minAreaRect计算的是可旋转的最小矩形，能更精确地拟合非轴对齐对象

二、函数定义与参数

1. 函数原型

// C++
RotatedRect minAreaRect(InputArray points);// Python
retval = cv2.minAreaRect(points)

2. 参数说明

• points：输入点集，可以是：
  • C++：vector<Point>或vector<Point2f>
  • Python：numpy.ndarray，形状为(N, 2)，数据类型为float32
• 返回值：RotatedRect对象（C++）或元组((cx, cy), (w, h), angle)（Python）

三、核心知识点讲解

1. 算法原理

minAreaRect基于旋转卡壳算法（Rotating Calipers）实现：

1. 计算点集的凸包（Convex Hull）
2. 对凸包的每条边，找到距离该边最远的点和垂直方向上的对边
3. 计算当前边作为底边时的外接矩形面积
4. 旋转卡壳，遍历所有可能的方向，记录最小面积的矩形

该算法的时间复杂度为O(n log n)（凸包计算）+ O(n)（旋转卡壳），其中n为点的数量。

2. 返回值解析

返回的RotatedRect对象包含三个关键属性：

• center：矩形中心点坐标(cx, cy)
• size：矩形尺寸(width, height)，通常width ≥ height
• angle：旋转角度，范围为(-90°, 0°]，表示矩形的水平轴（长边）与图像x轴的夹角，逆时针为正

角度约定说明：

• 当矩形为水平或接近水平时，angle接近0°
• 当矩形为垂直或接近垂直时，angle接近-90°
• OpenCV会自动调整宽高和角度，确保width ≥ height

3. 输入点集要求

• 点的数量：至少需要3个点才能构成矩形
• 点的分布：点集应能大致表示一个矩形或近似矩形的形状
• 数据类型：Python中必须使用float32类型的NumPy数组

示例代码（Python）：

import cv2
import numpy as np# 创建点集（例如一个倾斜的矩形轮廓）
points = np.array([[10, 10], [50, 0], [90, 40], [50, 90]], dtype=np.float32)# 计算最小面积旋转矩形
rotated_rect = cv2.minAreaRect(points)# 输出结果
print(f"中心点: {rotated_rect[0]}")  # (cx, cy)
print(f"尺寸: {rotated_rect[1]}")    # (width, height)
print(f"角度: {rotated_rect[2]}")    # 旋转角度

4. 顶点坐标计算

通过cv2.boxPoints()函数获取矩形的四个顶点坐标，顺序为：

1. 左上角
2. 右上角
3. 右下角
4. 左下角

# 获取顶点坐标
box = cv2.boxPoints(rotated_rect)
box = np.int0(box)  # 转换为整数坐标# 绘制矩形
image = np.zeros((100, 100, 3), dtype=np.uint8)
cv2.drawContours(image, [box], 0, (0, 255, 0), 2)

5. 特殊情况处理

• 共线点：如果所有点共线，返回的矩形会退化为一条线段，高度为0
• 单点/两点：无法形成矩形，可能抛出异常或返回无效结果
• 噪声点：离群点可能影响结果，建议预处理时进行滤波

四、与其他函数的对比

函数	功能描述	适用场景	返回类型
minAreaRect	最小面积旋转矩形	倾斜对象边界框	RotatedRect
boundingRect	轴对齐边界框	快速包围盒	Rect
fitEllipse	椭圆拟合	近似椭圆的形状	RotatedRect
minEnclosingCircle	最小包围圆	圆形对象检测	(center, radius)

五、实际应用示例

1. 目标检测中的倾斜边界框

import cv2
import numpy as np# 读取图像并检测轮廓
image = cv2.imread("armor_plate.jpg")
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
_, thresh = cv2.threshold(gray, 100, 255, cv2.THRESH_BINARY)
contours, _ = cv2.findContours(thresh, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)# 对每个轮廓计算最小面积矩形并绘制
for contour in contours:if len(contour) >= 5:  # 确保有足够的点rotated_rect = cv2.minAreaRect(contour)box = cv2.boxPoints(rotated_rect)box = np.int0(box)cv2.drawContours(image, [box], 0, (0, 255, 0), 2)cv2.imshow("Result", image)
cv2.waitKey(0)

2. 形状方向分析

# 获取旋转矩形的主方向
def get_orientation(contour):rotated_rect = cv2.minAreaRect(contour)angle = rotated_rect[2]# 将角度转换为0-180度范围if rotated_rect[1][0] < rotated_rect[1][1]:  # 如果宽小于高angle = angle + 90return angle# 示例使用
orientation = get_orientation(contour)
print(f"物体主方向角度: {orientation} 度")

3. 图像校正

# 校正倾斜的文档
def correct_skew(image):gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)edges = cv2.Canny(gray, 50, 150)# 检测轮廓并找到最大轮廓contours, _ = cv2.findContours(edges, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)if not contours:return imagelargest_contour = max(contours, key=cv2.contourArea)rotated_rect = cv2.minAreaRect(largest_contour)# 获取旋转矩阵并应用仿射变换angle = rotated_rect[2]rows, cols = image.shape[:2]M = cv2.getRotationMatrix2D(rotated_rect[0], angle, 1)corrected = cv2.warpAffine(image, M, (cols, rows))return corrected

六、注意事项与常见误区

1. 角度的解释：

   • 返回的角度范围是(-90°, 0°]，但实际应用中可能需要转换为更直观的角度（如0-180°）
   • 角度是相对于矩形的长边，而非短边

2. 宽高的不确定性：

   • OpenCV会自动调整宽高，确保width ≥ height
   • 如果需要保持原始对象的宽高对应关系，可能需要额外处理

3. 浮点精度问题：

   • minAreaRect返回浮点坐标，绘制时需转换为整数
   • 使用np.int0()而非np.int32()可避免某些精度问题

4. 性能考虑：

   • 对于大量点集，可先进行降采样或轮廓近似（如approxPolyDP）
   • 实时应用中可考虑缓存结果或优化算法

七、数学原理补充

1. 旋转卡壳算法详解

旋转卡壳算法通过以下步骤找到最小面积外接矩形：

1. 计算点集的凸包
2. 初始化两对顶点：底边的两个端点和对应的最高点、最低点
3. 旋转卡壳，依次以凸包的每条边为底边
4. 对每条底边，找到最高点和最低点，计算当前矩形面积
5. 记录最小面积的矩形参数

2. 顶点坐标推导

给定旋转矩形的中心点(cx, cy)、宽w、高h和角度θ，四个顶点坐标可通过以下公式计算：

θ_rad = θ * π / 180  # 转换为弧度# 四个顶点相对于中心点的偏移量
dx1 = (w/2) * cos(θ_rad) - (h/2) * sin(θ_rad)
dy1 = (w/2) * sin(θ_rad) + (h/2) * cos(θ_rad)dx2 = (w/2) * cos(θ_rad) + (h/2) * sin(θ_rad)
dy2 = (w/2) * sin(θ_rad) - (h/2) * cos(θ_rad)# 四个顶点的绝对坐标
pt1 = (cx + dx1, cy + dy1)  # 左上角
pt2 = (cx + dx2, cy + dy2)  # 右上角
pt3 = (cx - dx1, cy - dy1)  # 右下角
pt4 = (cx - dx2, cy - dy2)  # 左下角

八、跨语言差异

特性	C++	Python
输入类型	vector<Point>	numpy.ndarray (float32)
返回类型	RotatedRect 对象	元组 ((cx, cy), (w, h), angle)
顶点获取	rRect.points(vertices)	cv2.boxPoints(rRect)
坐标精度	浮点型	浮点型（需手动转换为整数）

九、性能优化建议

1. 预处理点集：

   • 使用approxPolyDP进行轮廓近似，减少点的数量
   • 过滤离群点，避免干扰结果

2. 缓存计算结果：

   • 对于静态或变化缓慢的场景，避免重复计算相同点集的最小矩形

3. 并行处理：

   • 对于多目标场景，可并行计算每个目标的最小矩形

4. 算法选择：

   • 对于近似矩形的形状，可先使用轮廓分析筛选，再应用minAreaRect

---

区分boundingRect、minEnclosingCircle

在OpenCV中，boundingRect、minAreaRect和minEnclosingCircle是三个常用的轮廓处理函数，它们的作用和适用场景各有不同：

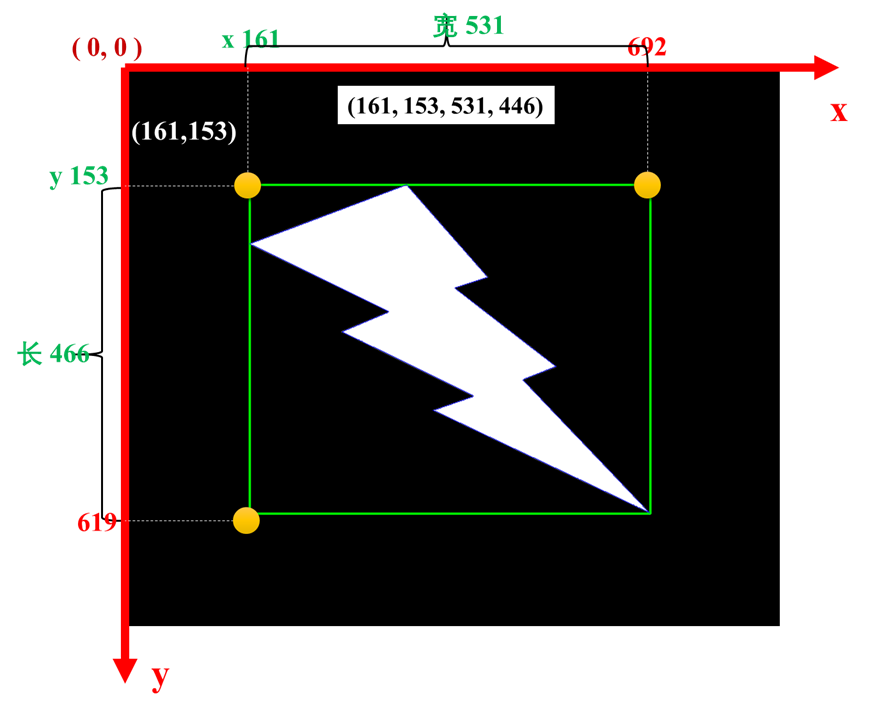

1. boundingRect

   • 功能：计算轮廓的垂直外接矩形。
   • 特点：矩形的边与图像坐标轴平行，不考虑轮廓的旋转角度，因此可能不是面积最小的外接矩形。
   • 返回值：返回一个包含矩形左上角坐标(x,y)和宽高(w,h)的Rect对象。

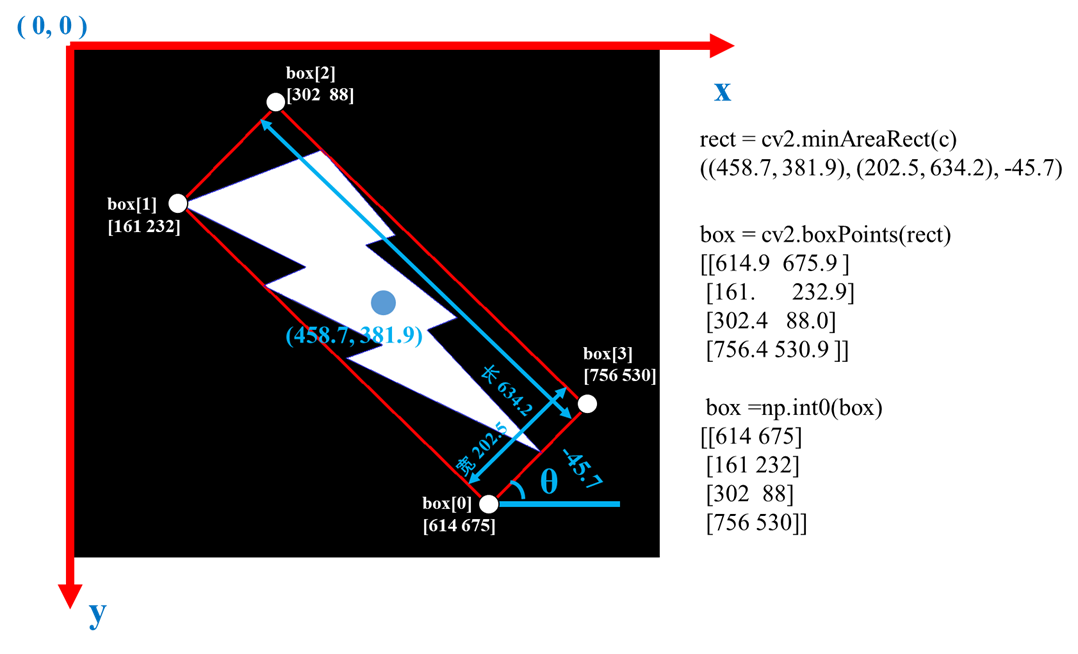

2. minAreaRect

   • 功能：计算轮廓的最小面积外接矩形。
   • 特点：考虑了轮廓的旋转角度，因此可能是倾斜的矩形，其面积通常小于等于boundingRect的结果。
   • 返回值：返回一个RotatedRect对象，包含矩形中心点坐标、宽高和旋转角度。


3. minEnclosingCircle

   • 功能：计算能够完全包围轮廓的最小圆。
   • 特点：基于最小二乘法拟合，返回的圆不一定经过所有轮廓点，但能保证最小化圆的半径。
   • 返回值：返回圆心坐标和圆半径。


应用场景对比：

• boundingRect：适用于对方向不敏感的场景，如粗略定位目标。
• minAreaRect：适用于需要考虑目标真实方向的场景，如物体姿态估计、OCR文本检测等。
• minEnclosingCircle：适用于分析圆形或近似圆形目标，如检测球类、硬币等。
