PS linux 基础篇1-AXI_DMA

news 来源：原创 2025/5/31 8:38:55

系列文章目录

文章目录

系列文章目录
前言
一、AXI DMA ip核
二、BD工程
三、PS linux工程
- 1.使用开源的xilinx_axidma-master工程验证驱动
- 2.按照其他的开源进行就行，没什么写的了

前言

PL与PS之间快速的接口，本文为LOOP回环测试

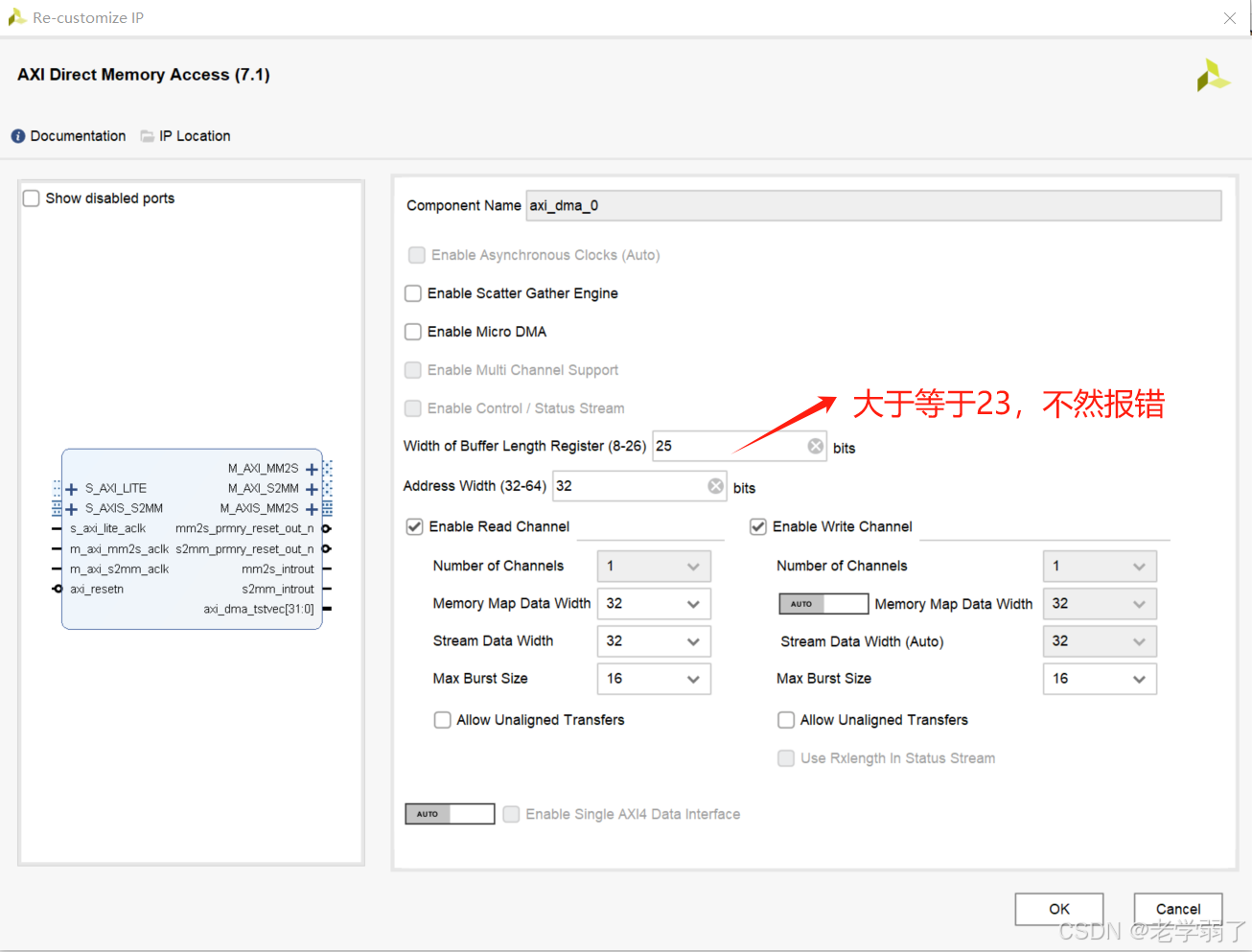

一、AXI DMA ip核

MM2S = memory mapped to stream（DMA到stream接口）
S2MM = stream to memory mapped（stream到DMA接口）

接口
1.AXIS_MM2S：axi_stream接口(DMA向外设写数据)
2.AXIS_S2MM：axi_stream接口(DMA从外设读数据)
3.AXI_MM2S：axi_full接口(从DDR读数据)
4.AXI_S2MM：axi_full接口(向DDR写数据)

二、BD工程

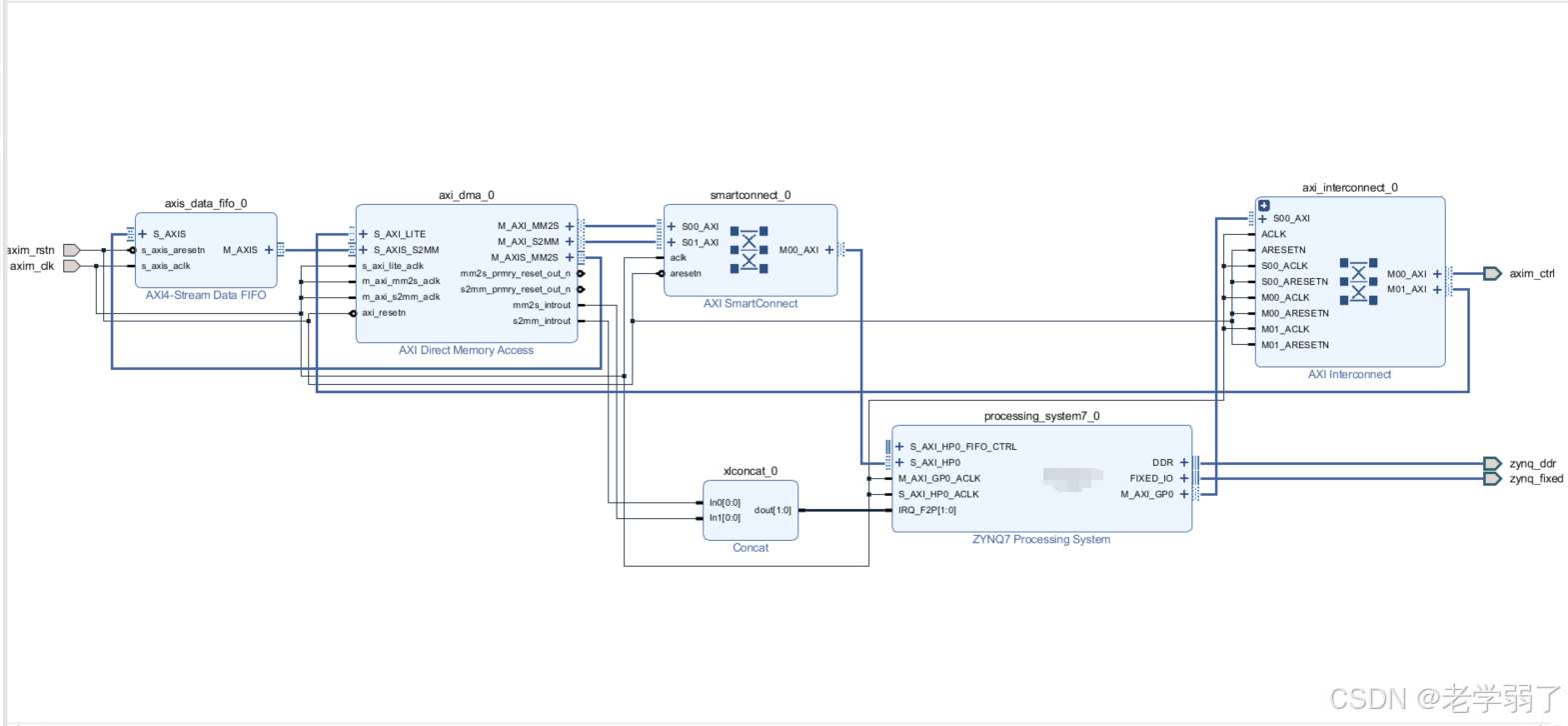

在这里插入图片描述

可以由上图看出stream接口为回环（只是中间过了个FIFO）

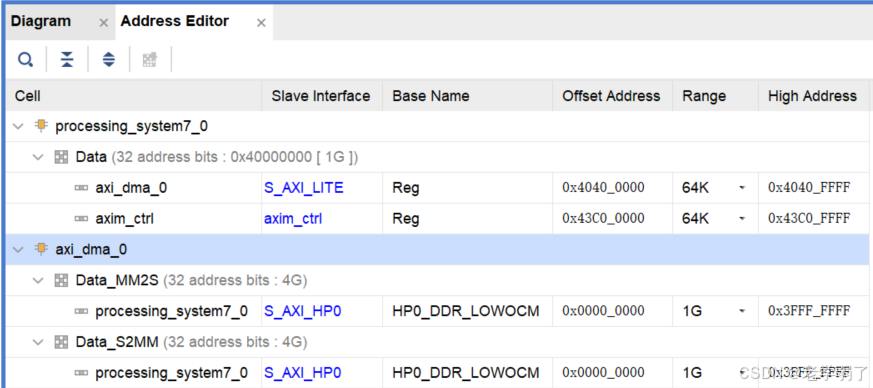

在这里插入图片描述

三、PS linux工程

1.使用开源的xilinx_axidma-master工程验证驱动

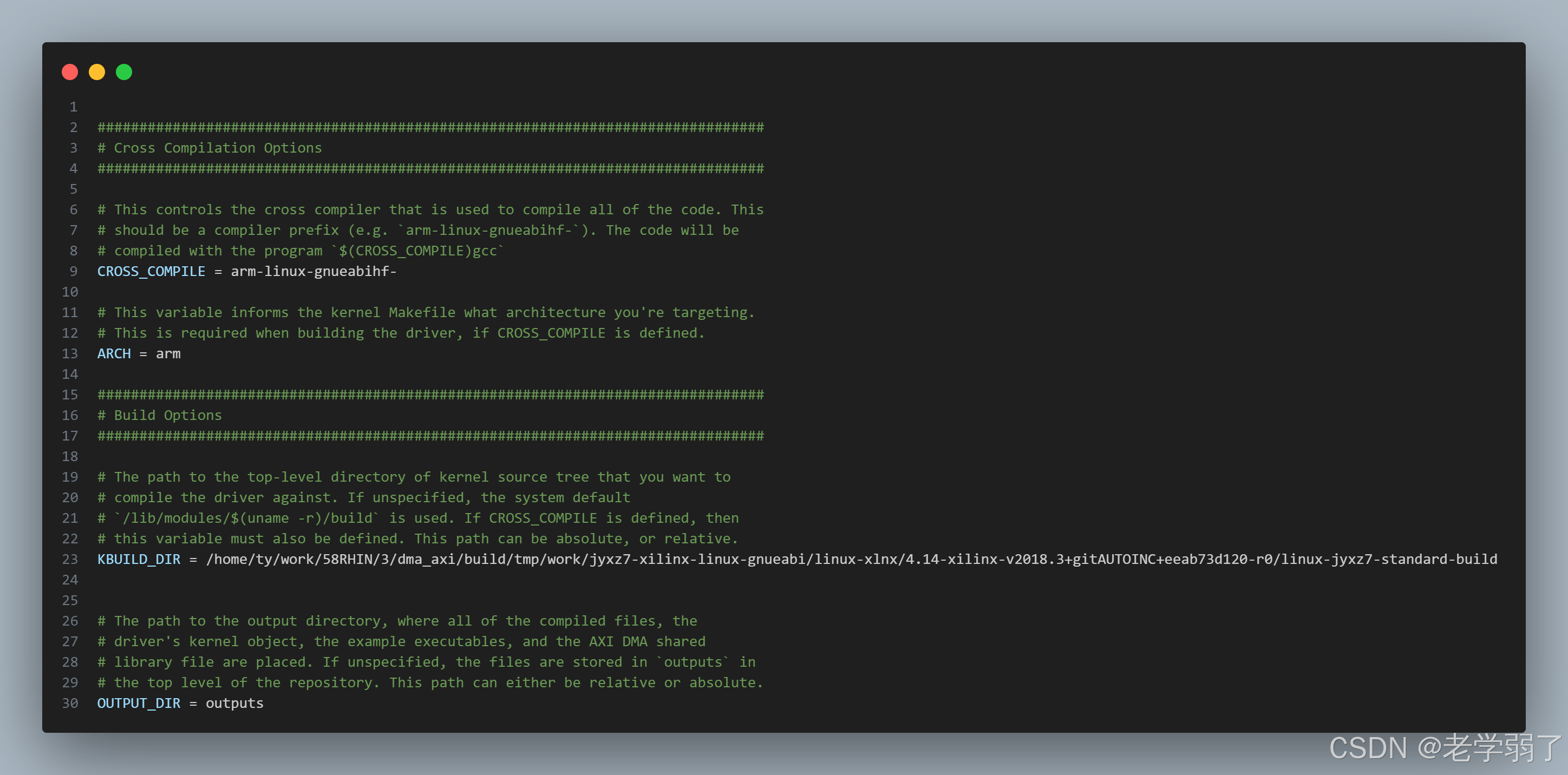

1.改config_template.mk文件名为config.mk
并改内容如下：

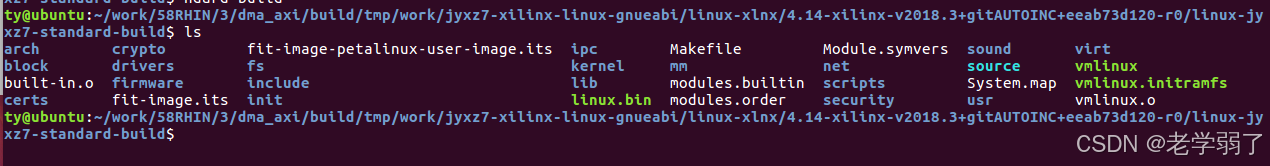

其中KBUILD_DIR为petalinux-config -c kernel编译后的内核文件目录（目录中文件如下截图所示）
注意：一定要安装arm-linux-gnueabihf-环境

2.按照其他的开源进行就行，没什么写的了

注意：如果要使用大于2路的dma
1.改设备树

/include/ "system-conf.dtsi"
/ {
};&amba_pl {axidma_chrdev: axidma_chrdev@0 {compatible = "xlnx,axidma-chrdev";dmas = <&axi_dma_0 0 &axi_dma_0 1 &axi_dma_1 0 &axi_dma_1 1 &axi_dma_2 0 &axi_dma_2 1 &axi_dma_3 0 &axi_dma_3 1 >;dma-names = "tx_channel", "rx_channel", "tx_channel1", "rx_channel1", "tx_channel2", "rx_channel2", "tx_channel3", "rx_channel3";};
};&axi_dma_0 {dma-channel@40400000 {xlnx,device-id = <0x0>;};dma-channel@40400030 {xlnx,device-id = <0x1>;};
};&axi_dma_1 {dma-channel@40410000 {xlnx,device-id = <0x2>;};dma-channel@40410030 {xlnx,device-id = <0x3>;};
};&axi_dma_2 {dma-channel@40420000 {xlnx,device-id = <0x4>;};dma-channel@40420030 {xlnx,device-id = <0x5>;};
};&axi_dma_3 {dma-channel@40430000 {xlnx,device-id = <0x6>;};dma-channel@40400030 {xlnx,device-id = <0x7>;};
};
