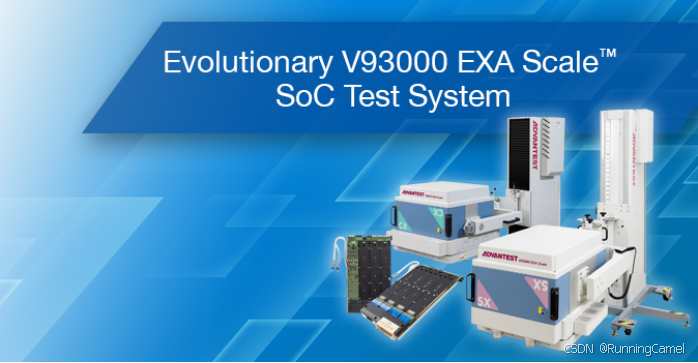

        Xtreme Link 技术是半导体测试设备制造商爱德万测试（Advantest）开发的一种专为自动测试设备（ATE）设计的片上网络（NoC）架构，主要用于其高端SoC测试系统V93000 EXA Scale平台。

        该技术通过创新的通信机制解决如AI/HPC处理器面临的极端测试挑战，以下是其核心解析：

1、技术定位与核心目标

1.1 解决关键瓶颈

        大容量数据：应对AI/HPC芯片产生的超深扫描向量（Scan Vector）和庞大测试数据量。

        实时性需求：消除板卡间通信延迟，满足高速测试的同步性要求（如多通道并行测试）。

        系统扩展性：支持高密度板卡（如256通道的Pin Scale 5000）协同工作，避免传统总线架构的拥塞问题。

1.2设计理念

        将网络通信技术嵌入ATE硬件，实现类似数据中心的数据交换效率，同时保留测试系统的实时控制能力。

2、核心架构与关键技术

2.1 分布式处理单元：

        每块板卡（如Pin Scale 5000数字卡、XPS256电源卡）集成8核测试处理器，支持边缘计算，在数据采集点直接处理结果（如扫描向量分析），减少中央控制器负载。

2.2 高速互联网络：

        板卡间直连通信（Card-to-Card）：通过专用链路实现亚微秒级延迟的实时数据交换，替代传统星型拓扑。

        动态路由算法：根据链路负载状态动态调整数据传输路径，避免拥塞（类似SDN技术）。

嵌入式计算引擎：

        在数据传输过程中执行实时分析（如故障签名提取、统计良率计算），将结果而非原始数据上传至主控单元，降低带宽需求。

3、关键性能优势

3.1 速度与效率提升

        扫描测试速率：支持Pin Scale 5000数字卡以 5Gbps 处理扫描向量，比前代方案快3倍以上。

        实时响应：板卡间指令延迟≤1μs，确保多通道同步触发的精确性（如电源与数字信号对齐）。

3.2 资源利用率优化

        通过分布式计算减少中央处理器负载，使系统吞吐量提升40%，尤其适合万站点级并行测试。

        动态带宽分配确保高优先级任务（如电源瞬态响应测试）不受后台数据传输影响。

3.3 扩展性与兼容性

        支持混合搭载EXA Scale板卡与传统Smart Scale板卡，复用现有负载板（Load Board）及SmarTest软件生态，降低升级成本。

4、应用场景与系统协同

4.1 AI/HPC芯片测试

        处理千亿级晶体管的扫描向量（如NVIDIA GPU、TPU），通过Xtreme Link™的分布式计算加速故障覆盖率分析，缩短良率学习周期50%。

4.2 多物理域协同测试

        数字+电源联合测试：
Pin Scale 5000（数字）与XPS256电源卡（支持≤1V/2000A）通过Xtreme Link™实时交互，捕捉电源噪声对信号完整性的影响。

        射频+基带集成测试：
协调Wave Scale RF板卡（10MHz–70GHz）与数字通道，完成5G SoC的混合信号验证17。

4.3 量产成本优化

        高通道密度（256通道/卡）结合多站点并行测试，使单机支持16+ DUT（待测芯片），降低测试成本30%。

5、与传统ATE架构的对比

特性	传统ATE架构	Xtreme Link™ 技术方案	提升效果
通信拓扑	星型/总线结构	网状NoC（板卡直连）	延迟降低10倍
数据处理	中央控制器集中处理	边缘计算（板卡本地处理）	带宽需求减少60%
扩展性	受限于总线带宽	动态路由支持线性扩展	支持512K GPU卡系统测试
多板卡同步	依赖外部时钟分发	硬件级实时通信同步	时序抖动≤100ps

6、行业影响与定位

6.1 技术标杆

        成为AI芯片（如英伟达H100、AMD MI300）量产测试的核心方案，市占率超60%。

6.2 竞品对比

        在32Gbps以下数字测试领域，以扫描深度和实时性优势超越泰瑞达UltraFLEX；在电源测试动态响应上优于NI PXIe平台。

6.3 生态壁垒

        通过兼容性设计绑定客户现有投资（如载板、软件），形成迁移成本护城河。

7、总结

        Xtreme Link™ 的本质是为ATE系统赋予数据中心级通信能力，通过 NoC架构+边缘计算+动态路由 三位一体，解决AI芯片测试的三大极端挑战：
✅ 数据洪流（5Gbps扫描处理）
✅ 实时同步（μs级板卡协同）
✅ 系统扩展（线性支撑超万卡系统）
