Unity屏幕适配——背景适配

news 来源：原创 2025/5/30 21:10:16

接前两篇

Unity屏幕适配——立项时设置_unity 竖屏-CSDN博客文章浏览阅读1.3k次，点赞25次，收藏6次。其中：1334 是设计高2 是Camera（相机）的Size属性用于定义相机视图的垂直大小。这个值实际上是相机视图的一半高度。100 UI坐标系相对世界坐标系的缩放倍数。_unity 竖屏https://blog.csdn.net/NRatel/article/details/146253789Unity屏幕适配——适配信息计算和安全区域适配-CSDN博客文章浏览阅读34次。3、从屏幕空间到UI空间转换大小时，核心为 / screenScale。EnvelopeParent模式，Screen相对Design的缩放值。EnvelopeParent模式，Canvas相对Design的缩放值。实际屏幕相对于设计的缩放值（与fitInScale相同）FitIn模式，Screen相对Design的缩放值。FitIn模式，Canvas相对Design的缩放值。屏幕空间下，四边安全区域距屏幕边缘的大小。UI空间下，四边安全区域距屏幕边缘的大小。初始化时，需注入的屏幕基本信息的获取接口。https://blog.csdn.net/NRatel/article/details/148286327背景的适配有以下可能性：

1、纯色

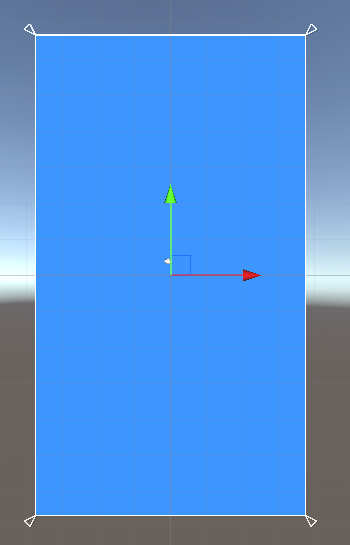

纯色可以直接四角拉伸/设到足够大
应拆出背景上影响拉伸的元素

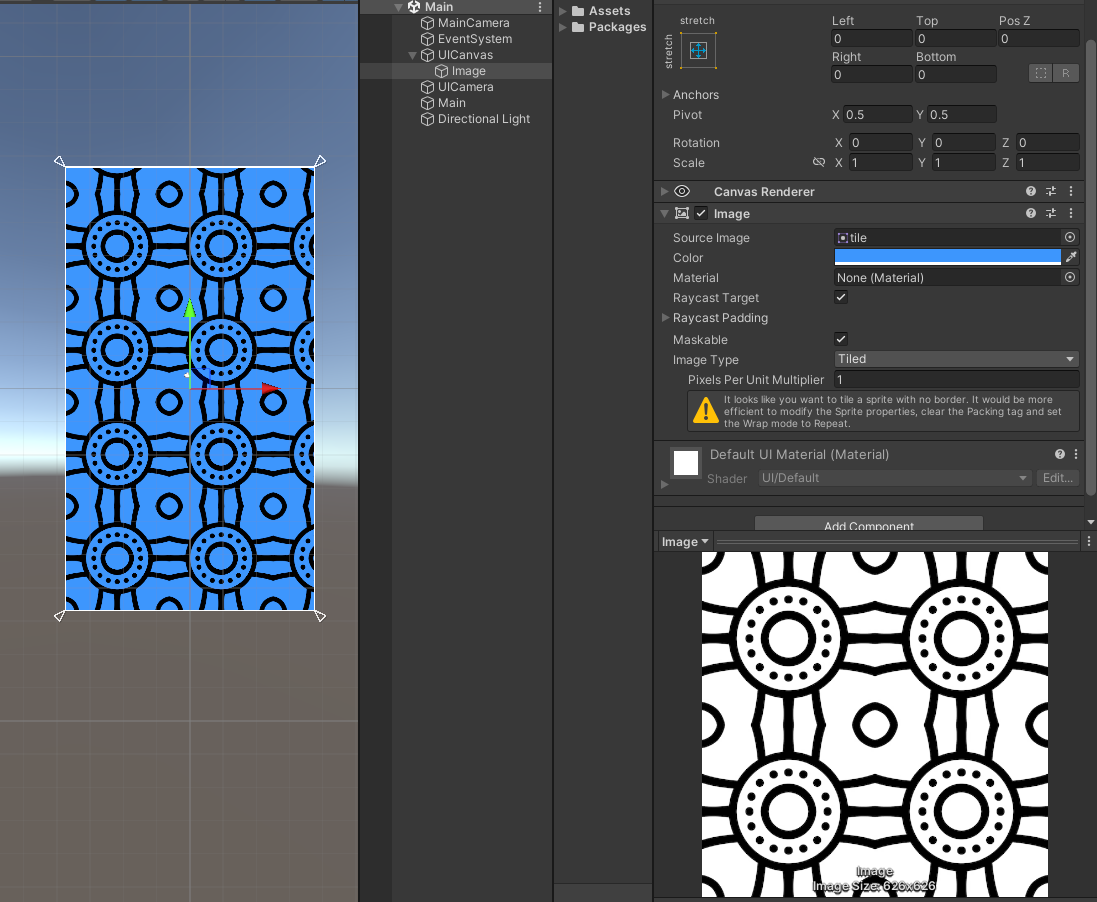

2、平铺

可沿上下/左右/四方向平铺
应拆出背景上影响平铺的元素

3、九宫

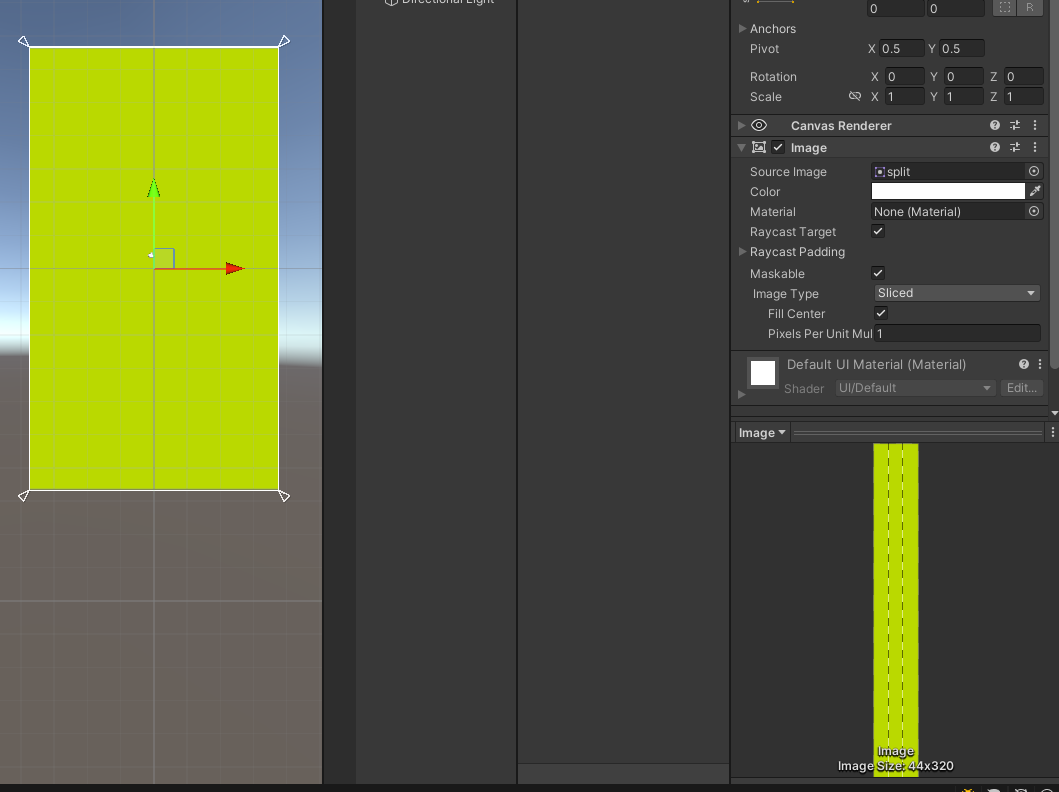

可沿上下/左右/四方向九宫
应拆出背景上影响平铺的元素

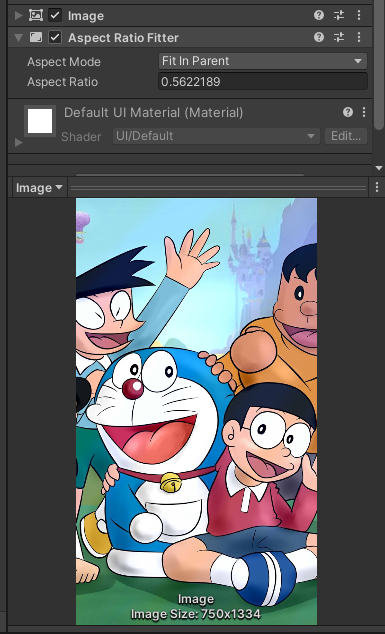

4、保持自身宽高比，等比缩放至使自身较大边与屏幕边顶齐，另一边有空白或黑边（FitInParent）（背景图完全适应在屏幕内）。

优点：设计显示部分可完全展示出。
缺点：需要更大的图，整体显示比例可能偏小。

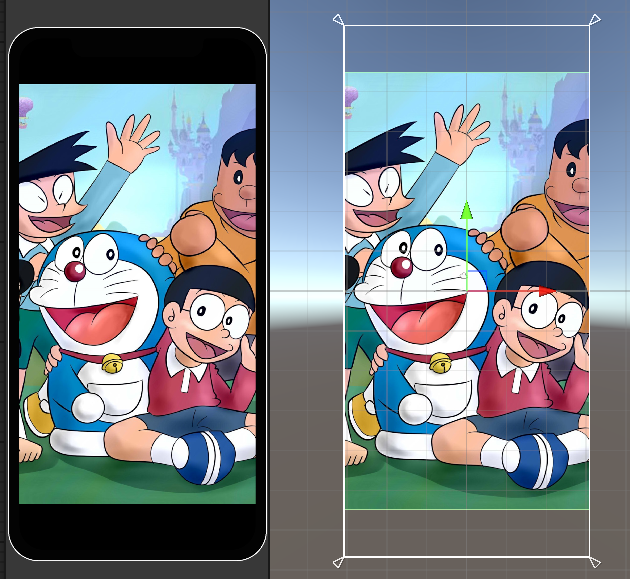

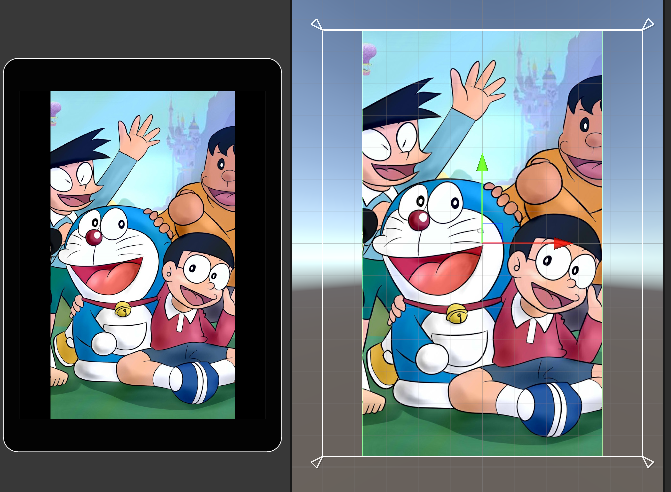

iphoneX 和 ipad air 效果

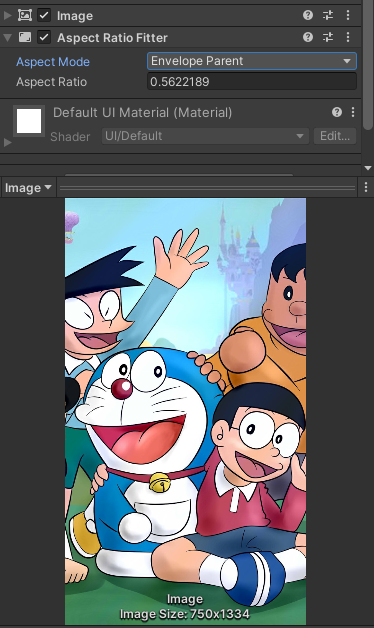

5、保持自身宽高比，等比缩放至使自身较小边与屏幕边顶齐，另一边超出部分被裁剪（EnvelopeParent）（背景图包着屏幕（父物体））。

优点：图还是设计大小，无需改变。能覆盖所有分辨率（不论效果前提下）。
缺点：不安全，设计显示部分不能完全展示出，整体显示比例可能偏大。

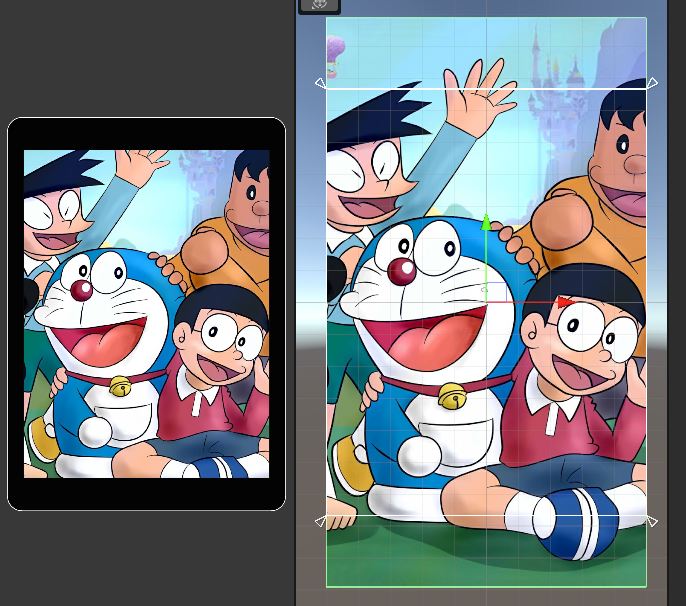

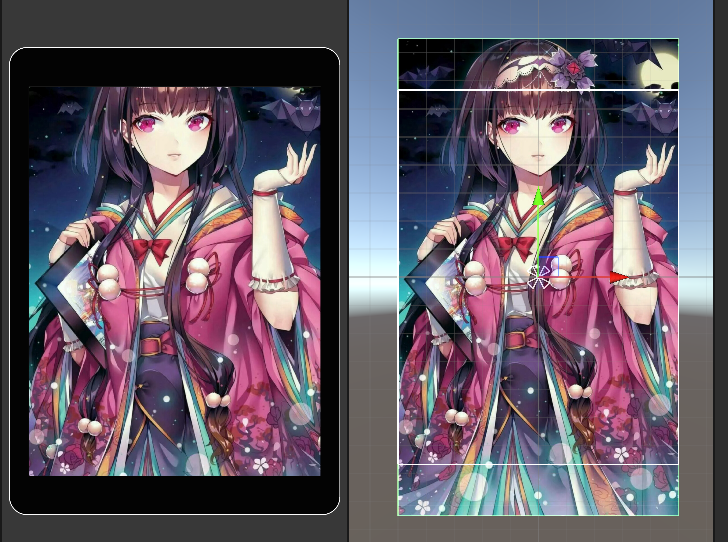

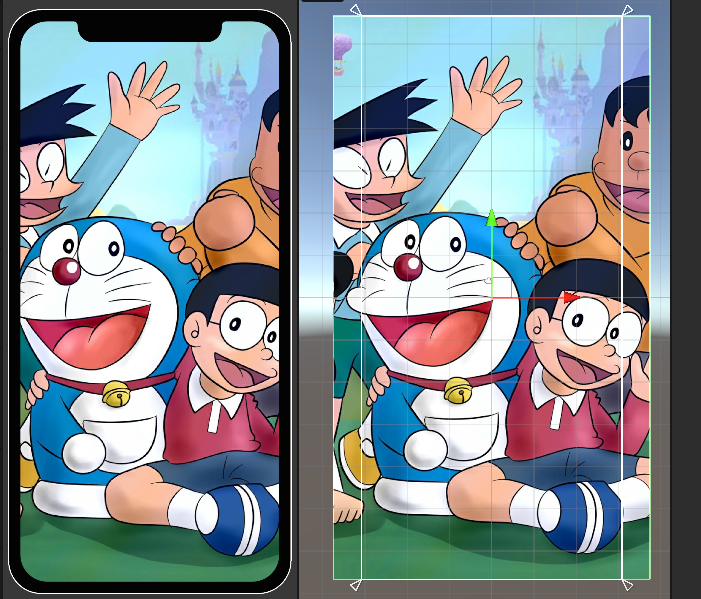

iphoneX 和 ipad air 效果

6、超出设计分辨率，上下左右补图，不缩放

优点：适合内容丰富的背景。

缺点：需要图出得足够大

ipad 要求的最小宽： 1536/(2048/1334) = 1000.5
iphoneX 要求的最小高： 2436/(1125/750) = 1624

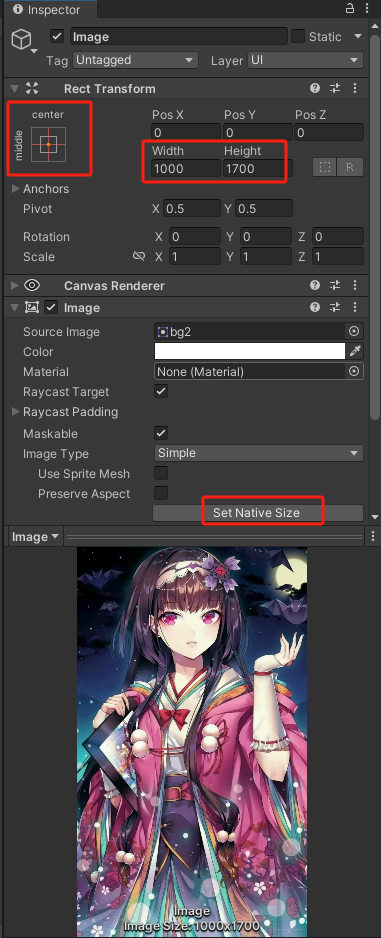

出到 1000*1700（需要截断为2部分，使单图不超过1024*1024），市场上常规的屏幕，基本上都是安全的。

但，实际还有更宽或更长的屏待适配
比如折叠屏，展开的时候比pad还宽，折叠的时候比 iphoneX还长。

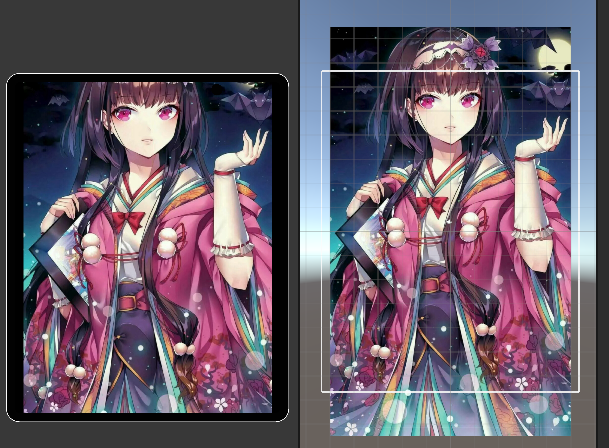

iphoneX 和 ipad air 效果

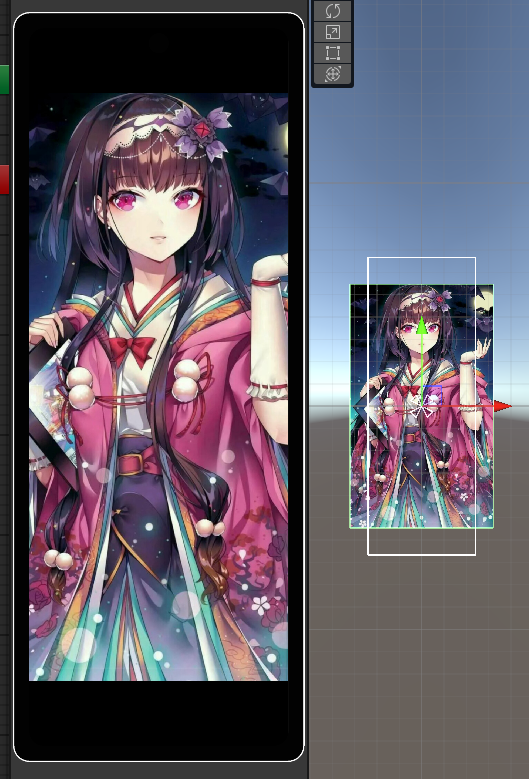

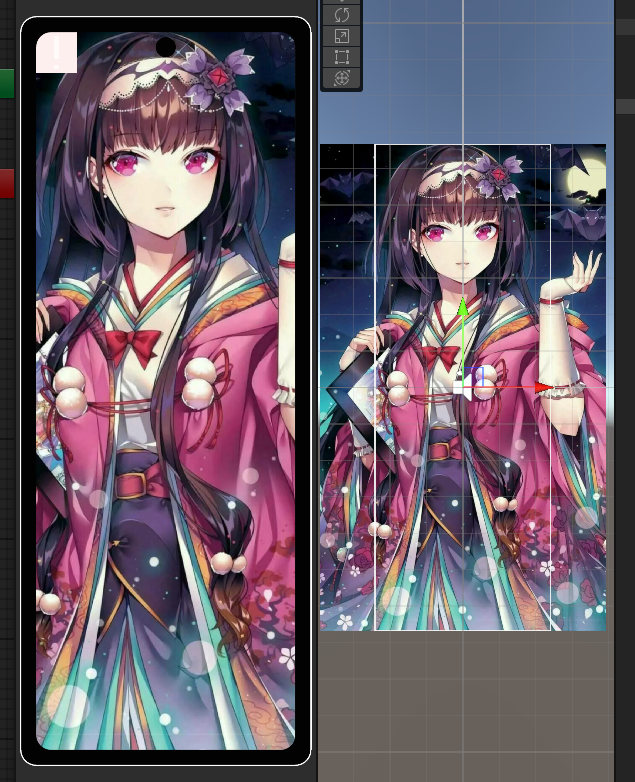

折叠屏效果（1000*1700都不够大，上下左右还有黑边）

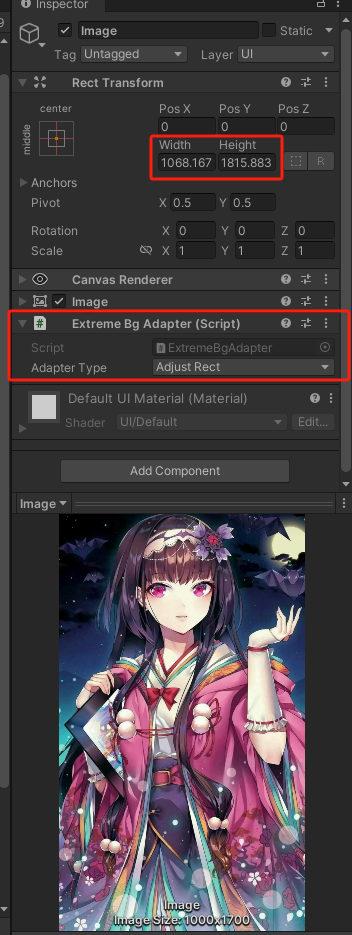

7、超出设计分辨率，上下左右补图+ 适当大小调整或缩放

在6的基础上做极限适配，消除黑边。

折叠屏效果（没有黑边了）

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UI;
using System.Reflection;#if UNITY_EDITOR
using UnityEditor;
#endifnamespace NRFramework
{public enum ExtremeBgType{None = 0,ExtremeWide = 1,ExtremeTall = 2,}[RequireComponent(typeof(RectTransform))]public class ExtremeBgAdapter : MonoBehaviour{public enum AdapterType{AdjustRect = 1,AdjustScale = 2,}//背景极限 NativeSize，当 Canvas的宽>此宽 或 Canvas的高 > 此高时，将 AspectRatioFitter 的AspectMode 设为 EnvelopeParent;static public Vector2 kBgExtremeNativeSize = new Vector2(1000, 1700);[SerializeField]private AdapterType m_AdapterType = AdapterType.AdjustRect;private ExtremeBgType m_ExtremeBgType;private float m_EnvelopeScale;private RectTransform m_RectTransform;private void Awake(){m_RectTransform = ((RectTransform)transform);}private void Start(){if (!ScreenAdapter.inited) { return; }DoAdjust();}private void Reset(){if (!ScreenAdapter.inited) { return; }DoAdjust();}private void OnEnable(){if (!ScreenAdapter.inited) { return; }ScreenAdapter.onScreenSizeChanged += DoAdjust;}private void OnDisable(){if (!ScreenAdapter.inited) { return; }ScreenAdapter.onScreenSizeChanged -= DoAdjust;}public void DoAdjust(){Debug.Assert(ScreenAdapter.inited);var canvasSize = ScreenAdapter.canvasSize;if (canvasSize.x > kBgExtremeNativeSize.x){m_ExtremeBgType = ExtremeBgType.ExtremeWide;m_EnvelopeScale = canvasSize.x / kBgExtremeNativeSize.x;}else if (canvasSize.y > kBgExtremeNativeSize.y){m_ExtremeBgType = ExtremeBgType.ExtremeTall;m_EnvelopeScale = canvasSize.y / kBgExtremeNativeSize.y;}else{m_ExtremeBgType = ExtremeBgType.None;m_EnvelopeScale = 1f;}float adjustRect = m_AdapterType == AdapterType.AdjustRect ? m_EnvelopeScale : 1f;float adjustScale = m_AdapterType == AdapterType.AdjustScale ? m_EnvelopeScale : 1f;//Debug.Log($"canvasSize: ({canvasSize.x}, {canvasSize.y})");//Debug.Log($"m_ExtremeBgType: {m_ExtremeBgType}");//Debug.Log($"m_EnvelopeScale: {m_EnvelopeScale}");//Debug.Log($"adjustRect: {adjustRect}");//Debug.Log($"adjustScale: {adjustScale}");m_RectTransform.ResetAnchor();m_RectTransform.ResetLocal();m_RectTransform.SetSizeWithCurrentAnchors(RectTransform.Axis.Horizontal, kBgExtremeNativeSize.x * adjustRect);m_RectTransform.SetSizeWithCurrentAnchors(RectTransform.Axis.Vertical, kBgExtremeNativeSize.y * adjustRect);m_RectTransform.localScale = new Vector3(adjustScale, adjustScale, 1);}public ExtremeBgType GetExtremeBgType(){return m_ExtremeBgType;}public float GetEnvelopeScale(){return m_EnvelopeScale;}}[CustomEditor(typeof(ExtremeBgAdapter))]public class ExtremeBgAdapterEditor : Editor{public override void OnInspectorGUI(){serializedObject.Update();// 获取目标组件ExtremeBgAdapter adapter = target as ExtremeBgAdapter;// 检测属性变化EditorGUI.BeginChangeCheck();// 绘制默认属性DrawDefaultInspector();// 结束检测bool hasChanged = EditorGUI.EndChangeCheck();// 如果属性变化或点击按钮时刷新if (hasChanged){adapter.DoAdjust();}serializedObject.ApplyModifiedProperties();}}
}
