STM32通过KEIL pack包轻松移植LVGL，并学会使用GUI guider

news 来源：原创 2025/5/30 17:18:35

先展示最终实现的功能效果如下：

在这里插入图片描述

1.目的与意义

之前在学习STM32移植LVGL图形库的时候，搜到的很多教程都是在官网下载LVGL的文件包，然后一个个文件包含进去，还要添加路径，还要给文件改名字，最后才能修改程序实现效果，十分繁琐，编译时还容易报错缺少各种文件，而采用KEIL的pack包直接进行移植，则可以直接跳过这些繁琐的环节，直接对文件程序进行修改。

2.LVGL pack包的获取及移植到KEIL-STM32工程上

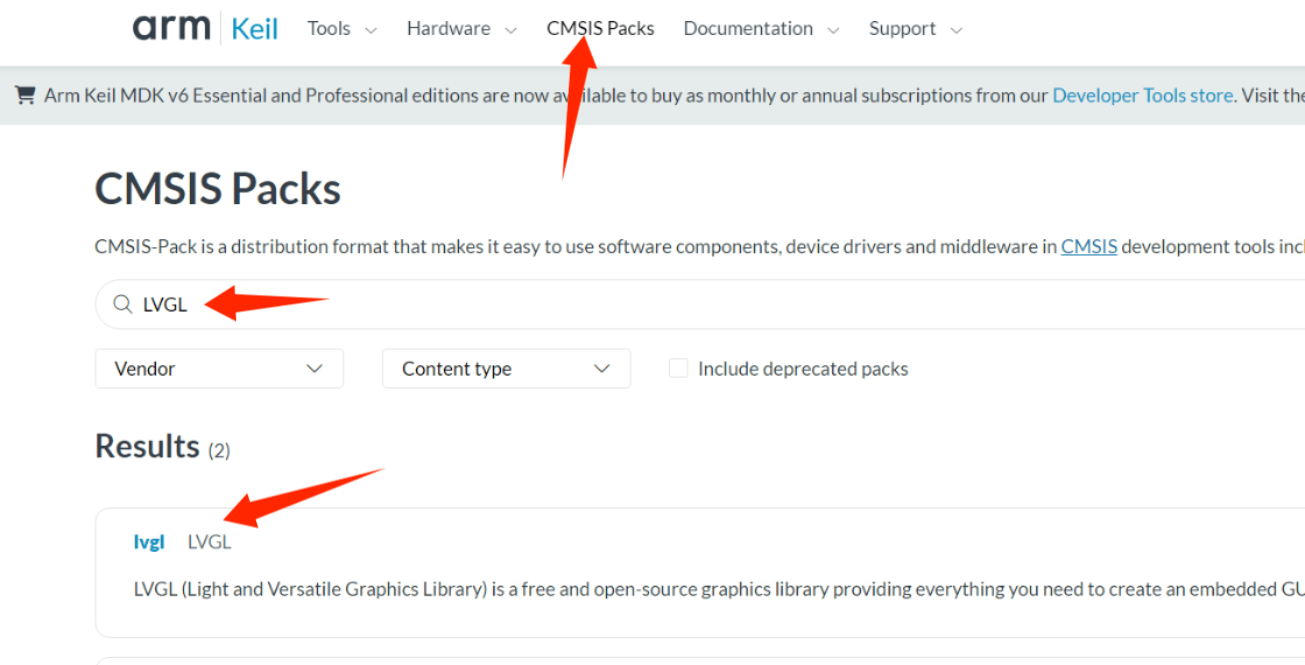

LVGL pack包下载网址：
https://www.keil.arm.com/packs/?q=LVGL&pack-search=

在这里插入图片描述

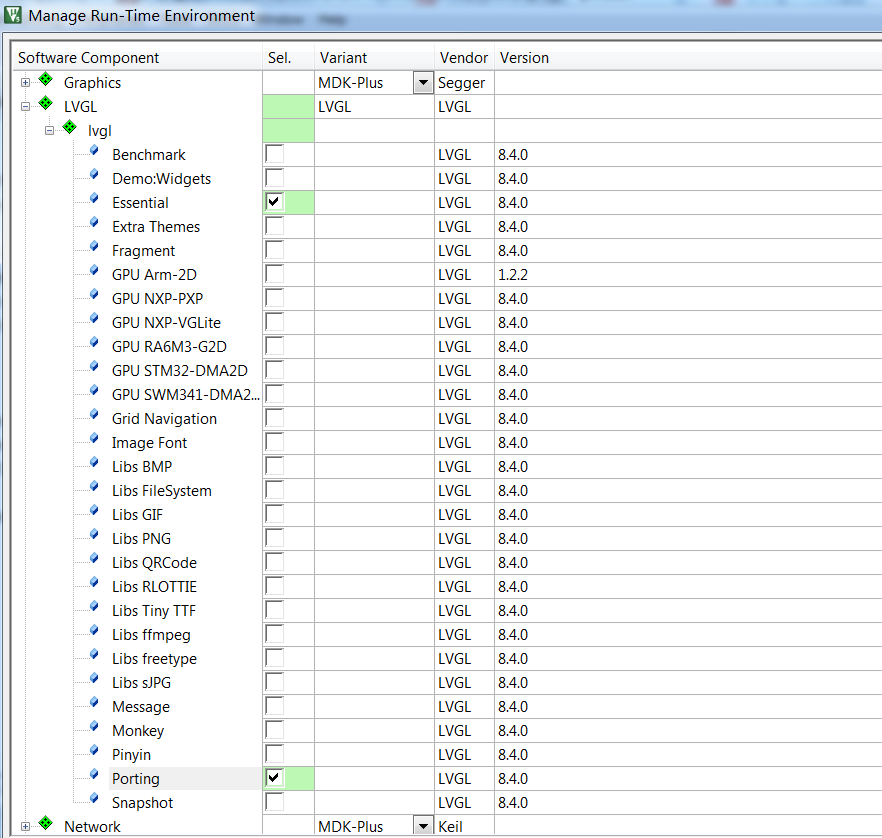

下载之后通过keil的pack installer>file>import导入pack包即可，然后通过keil的Manage Run-Time Environment即可看到LVGL已经可以供我们移植了：
在这里插入图片描述
然后我们只是为了满足基础的使用（显示屏的显示，触摸屏的输入），所以只需要选择Essential(核心模块)和Porting（移植）即可。

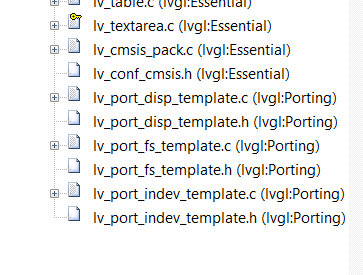

其中最关键的就是2个c文件，3个h文件,我们只需要对这5个文件进行修改即可。
在这里插入图片描述
lv_conf_cmsis.h相当于LVGL提供给用户设置各种参数及使能各种功能的界面；
lv_port_disp_template为显示屏的移植部分，
lv_port_indev_template为输入设备的移植部分，其中包含鼠标、键盘、触屏等，
lv_port_fs_template为移植文件系统提供支持，里面提供了WIN、FATFS等文件系统。

首先我们打开lv_conf_cmsis.h文件进行修改：
在这里插入图片描述

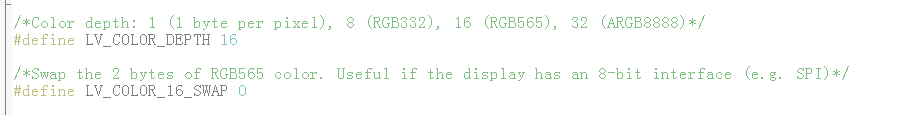

LV_COLOR_DEPTH根据你屏幕显示的颜色格式进行匹配，RGB565则设为16，RGB888则设为32；
LV_COLOR_16_SWAP根据TFTLCD跟MCU的通讯方式进行设置，我采用的是FSMC 16位数据，所以置0，若使用SPI 8位数据进行通讯则置1。

在这里插入图片描述

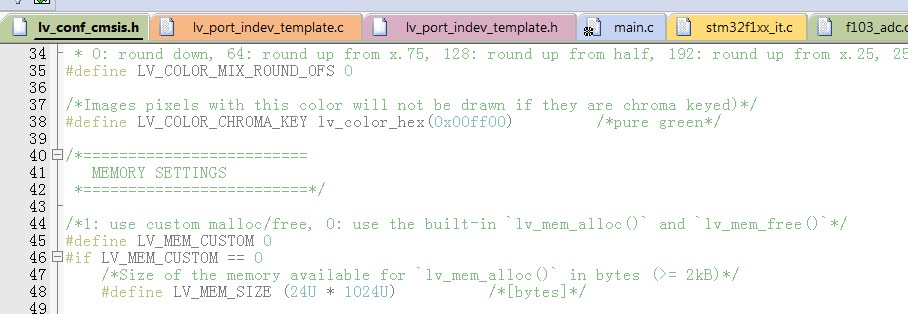

这里可以看到LV_MEM_CUSTOM置0时由LVGL帮助申请堆(heap)内存作为LVGL的可执行内存，这里建议大于12Kb。

在这里插入图片描述

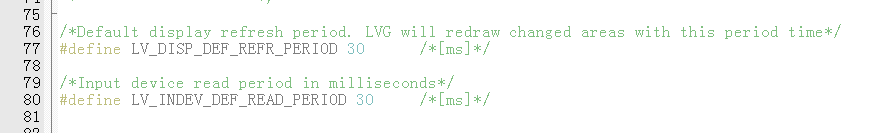

这里分别是调整显示刷新频率和输入设备检测频率，调小可以加快屏幕刷新速度和触摸屏的灵敏度，但是不宜过大，这里可以调整为5ms左右。

至此lv_conf_cmsis.h文件就修改完成了。

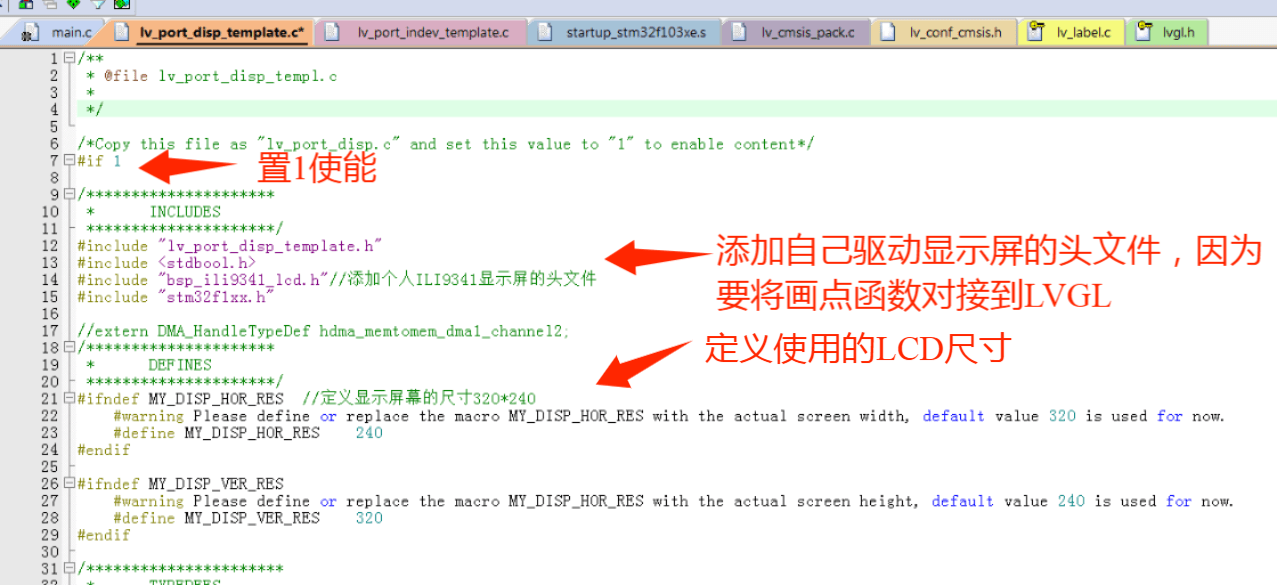

接下来修改lv_port_disp_template.h和.c文件对接显示屏驱动：

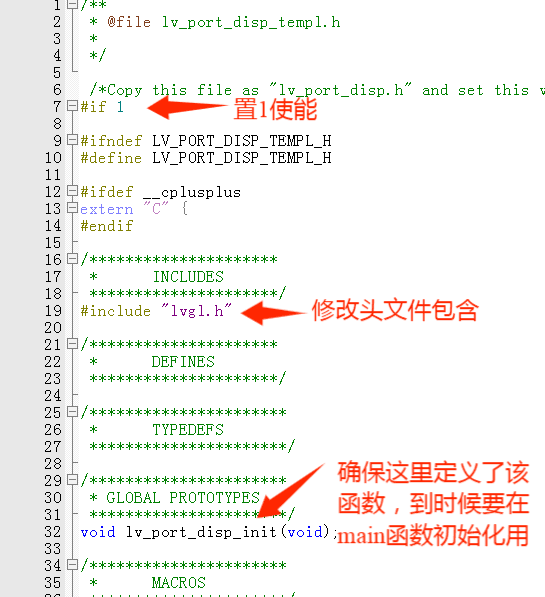

在这里插入图片描述
这样lv_port_disp_template.h文件就修改完成；

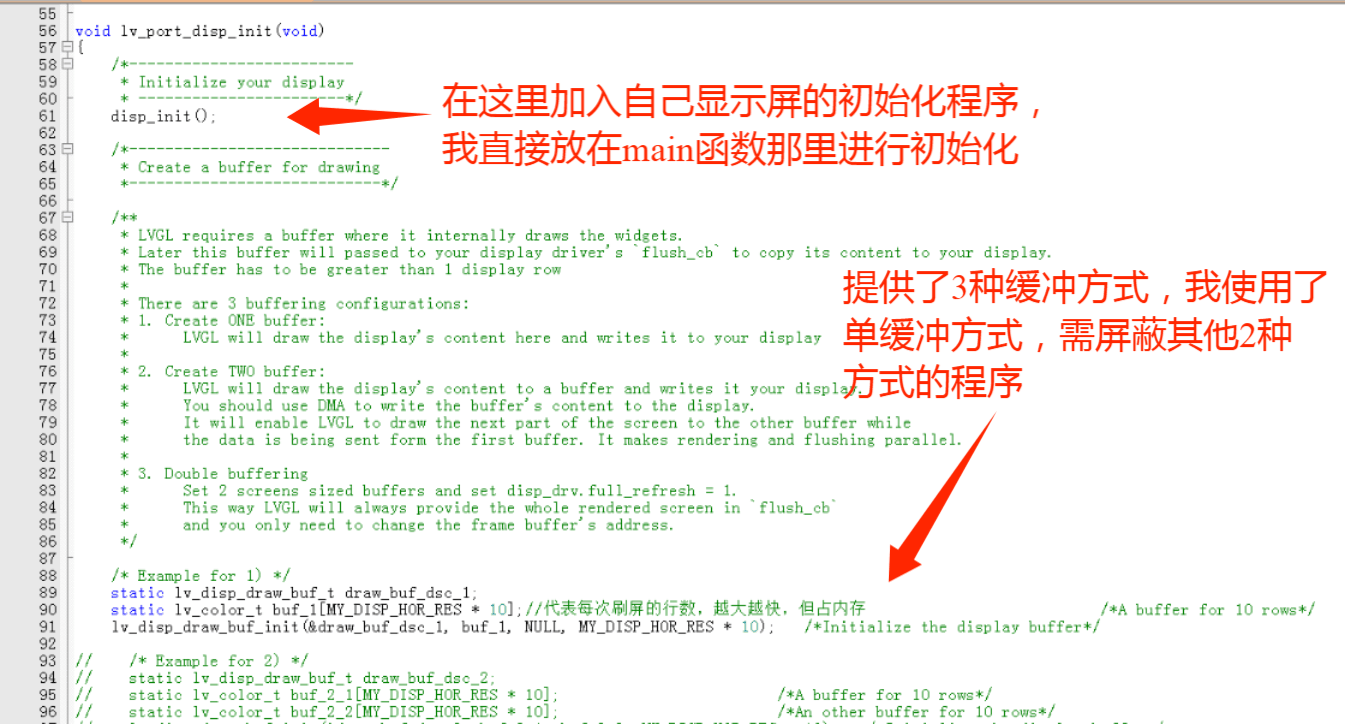

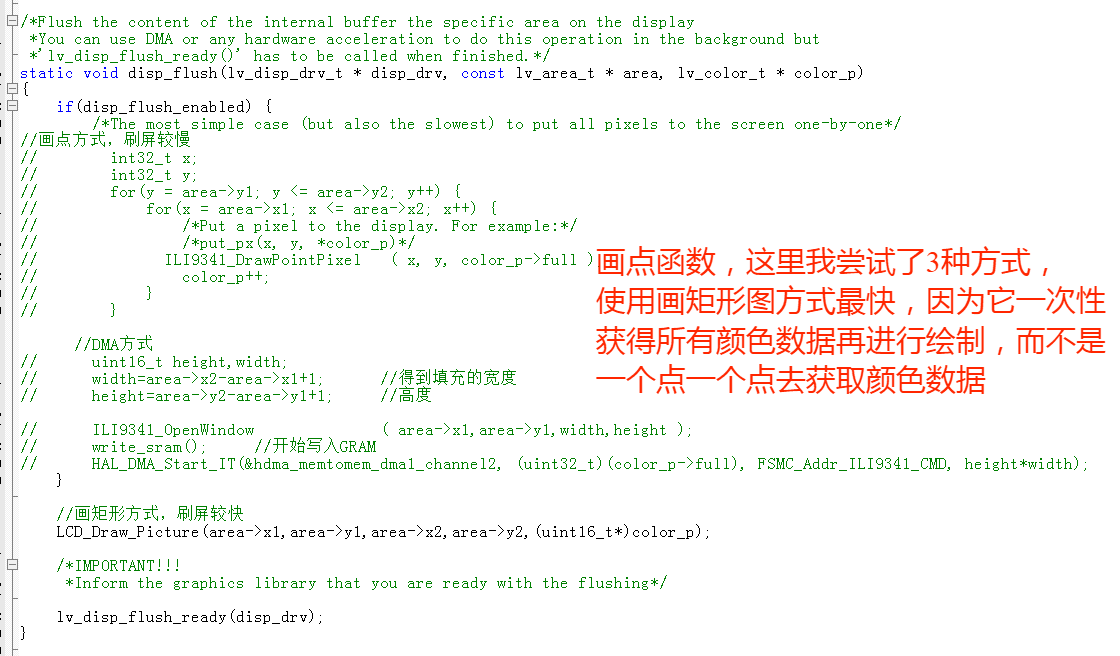

在这里插入图片描述

在这里插入图片描述
这样lv_port_disp_template.c文件就修改完成。

这里将我的画矩形图程序也提供给你们作参考：

void Lcd_SetRegion(uint16_t x_start,uint16_t y_start,uint16_t x_end,uint16_t y_end)
{LCD_WRITE_REG=CMD_SetCoordinateX; LCD_WRITE_DATA=(x_start>>8); LCD_WRITE_DATA=(x_start&0XFF);     LCD_WRITE_DATA=(x_end>>8); LCD_WRITE_DATA=(x_end&0XFF);    LCD_WRITE_REG=CMD_SetCoordinateY; LCD_WRITE_DATA=(y_start>>8); LCD_WRITE_DATA=(y_start&0XFF);LCD_WRITE_DATA=(y_end>>8); LCD_WRITE_DATA=(y_end&0XFF);}void LCD_Draw_Picture(uint16_t sx,uint16_t sy,uint16_t ex,uint16_t ey,uint16_t *color)
{  uint16_t height,width;uint16_t i,j;width=ex-sx+1;                 //得到图片的宽度height=ey-sy+1;                //得到图片的高度Lcd_SetRegion(sx,sy,ex,ey);ILI9341_Write_Cmd ( CMD_SetPixel );	    //开始写入GRAM,ili9341对应的命令值是0x2Cfor(i=0;i<height;i++){for(j=0;j<width;j++){          LCD_WRITE_DATA=*color;//写入颜色值color++;}}
}

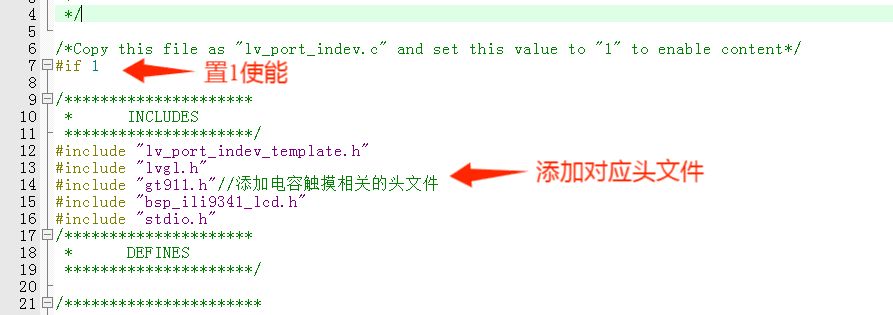

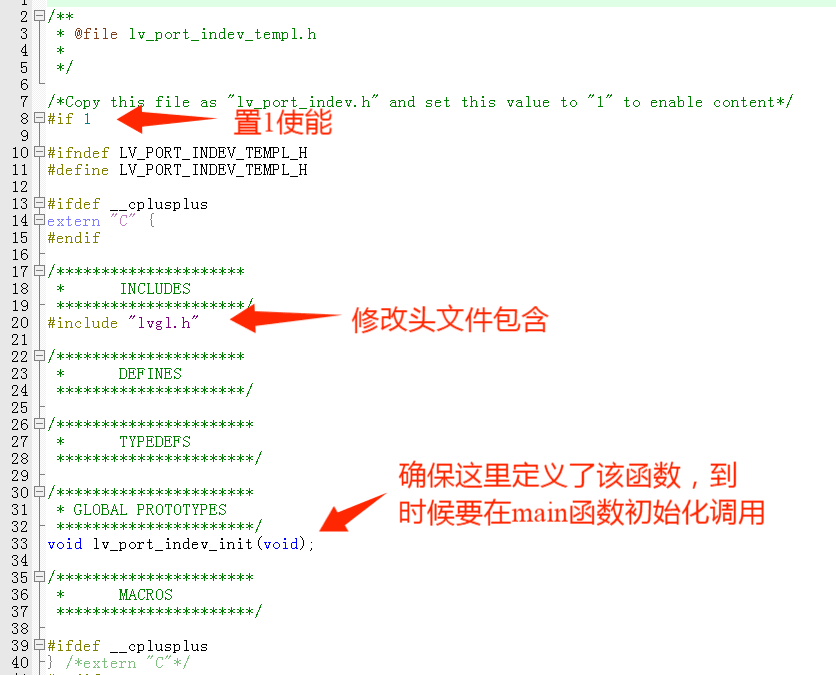

接下来修改lv_port_indev_template.h和.c文件对接触摸屏驱动：
在这里插入图片描述
这样lv_port_indev_template.h文件就修改完成；

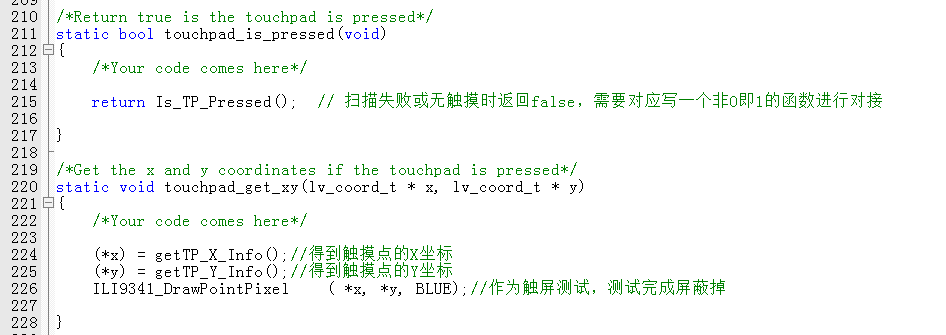

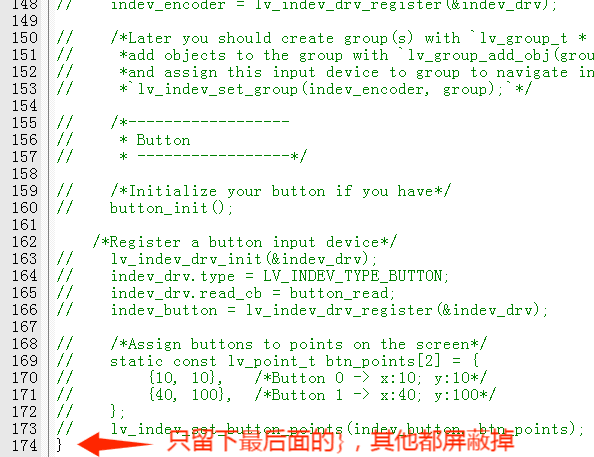

在这里插入图片描述

GT911触摸屏初始化我也放在main函数初始化那里执行了。

在这里插入图片描述
这里我也直接给出我对应的程序函数供参考（触摸屏我选用的是GT911驱动IC，通过STM32的硬件IIC进行通讯）：

uint8_t Is_TP_Pressed(void)
{if(flag_touch == 1){flag_touch = 0;return 1;}return flag_touch;
}

uint16_t getTP_X_Info()
{static uint16_t tx;uint8_t clear_buf = 0;        //用于清除寄存器uint8_t xy_temp[40];          //用于接受坐标//读取触摸的坐标HAL_I2C_Mem_Read(&hi2c2, GT911_ADDR, GT911_STATUS_ADD, 2, xy_temp, 40, 0xFFF);//通知GT911已读取完坐标，清除寄存器HAL_I2C_Mem_Write(&hi2c2, GT911_ADDR, GT911_STATUS_ADD, 2, &clear_buf, 1, 0xFF);//输出第一个触摸点的坐标tx = ((uint16_t)xy_temp[3] << 8) + xy_temp[2];return tx;
}uint16_t getTP_Y_Info()
{static uint16_t ty;uint8_t clear_buf = 0;        //用于清除寄存器uint8_t xy_temp[40];          //用于接受坐标//读取触摸的坐标HAL_I2C_Mem_Read(&hi2c2, GT911_ADDR, GT911_STATUS_ADD, 2, xy_temp, 40, 0xFFF);//通知GT911已读取完坐标，清除寄存器HAL_I2C_Mem_Write(&hi2c2, GT911_ADDR, GT911_STATUS_ADD, 2, &clear_buf, 1, 0xFF);//输出第一个触摸点的坐标ty = ((uint16_t)xy_temp[5] << 8) + xy_temp[4];return ty;
}

void ILI9341_DrawPointPixel ( uint16_t usX, uint16_t usY, uint16_t color )//画点函数
{	if ( ( usX < LCD_X_LENGTH ) && ( usY < LCD_Y_LENGTH ) ){ILI9341_SetCursor ( usX, usY );ILI9341_FillColor ( 1, color );}}

至此lv_port_indev_template.c文件就修改完成。

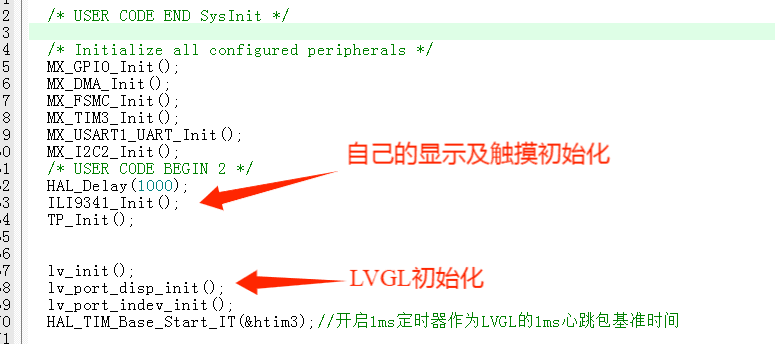

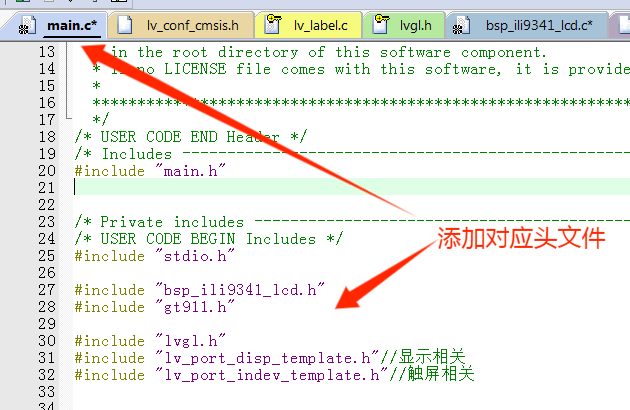

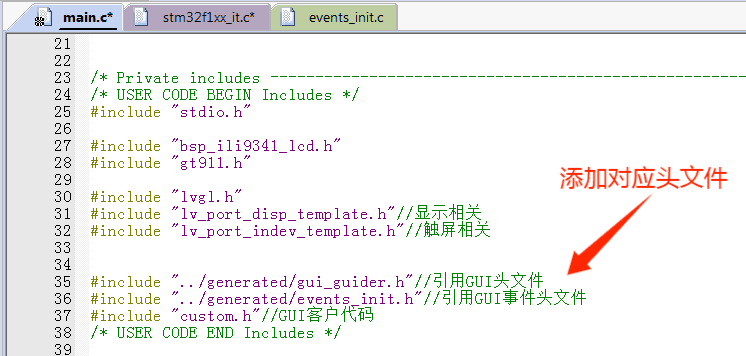

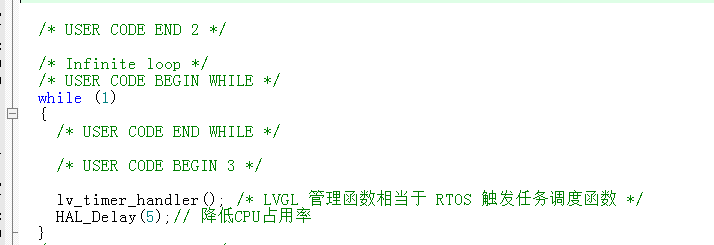

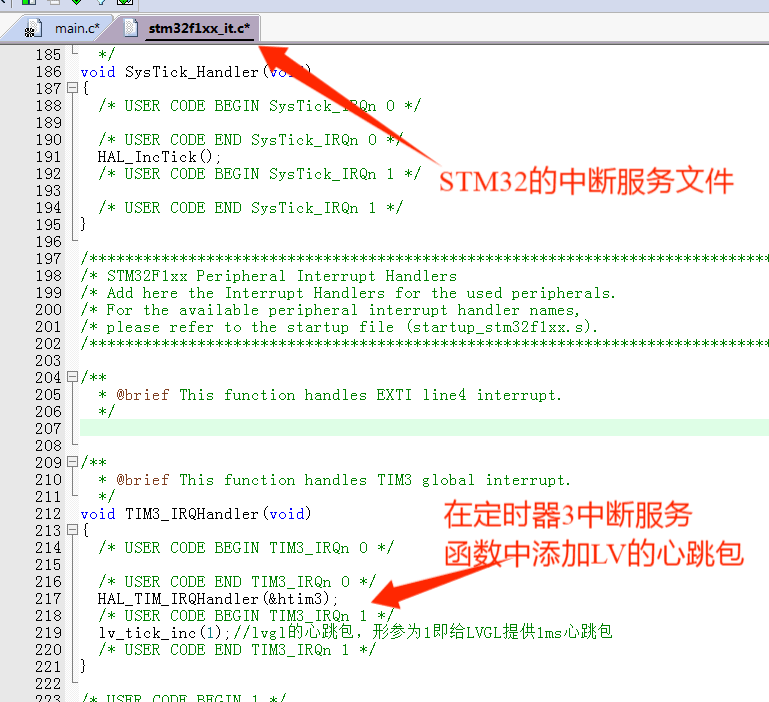

接下来在main.c文件里面添加对应头文件，然后对显示和触摸进行初始化，对LVGL进行初始化及开启LVGL的心跳包和任务管理函数：
在这里插入图片描述

请添加图片描述

成功之后就可以进行程序编译了，编译完成后烧录进硬件，对屏幕进行触摸应该可以看到在触摸处会留下一个个蓝色的点，这是因为我们在lv_port_indev_template.c文件的触摸点坐标获取函数里面加入了画点函数，这样便可以验证到显示和触摸已经成功跟lvgl图形库完成对接，接下来就可以畅玩LVGL了，记得验证完LVGL成功对接之后把触摸点坐标获取函数里面的画点函数删掉，否则后面一触摸就会执行画点了。

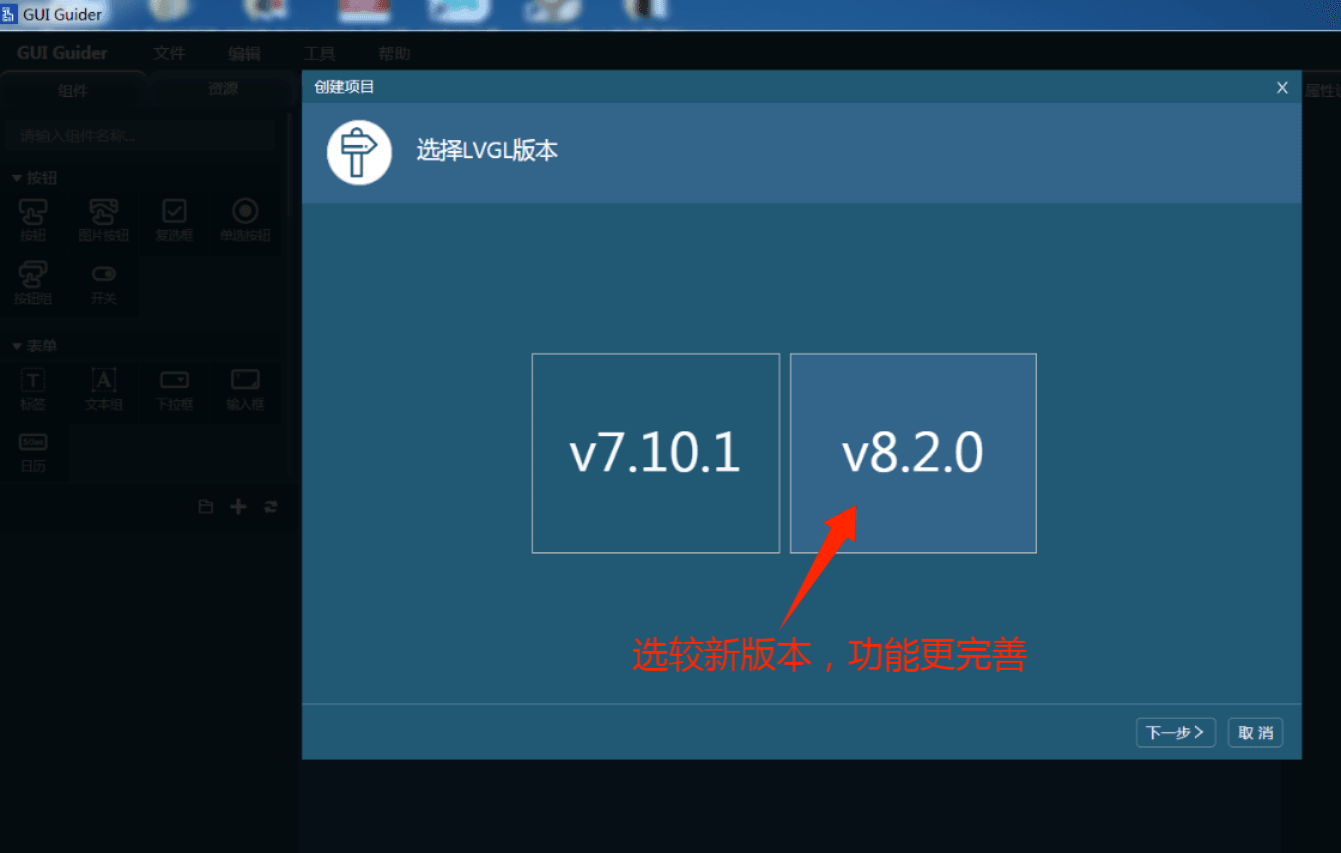

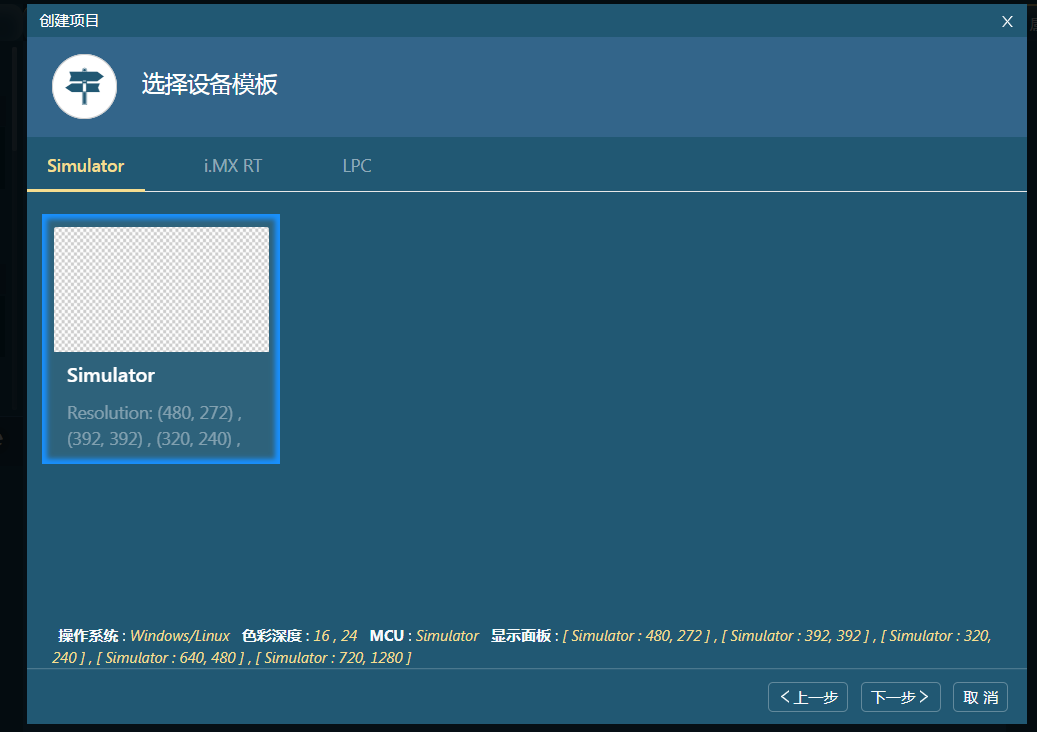

3.使用NXP的GUI Guider实现显示及触摸响应功能

在这里插入图片描述

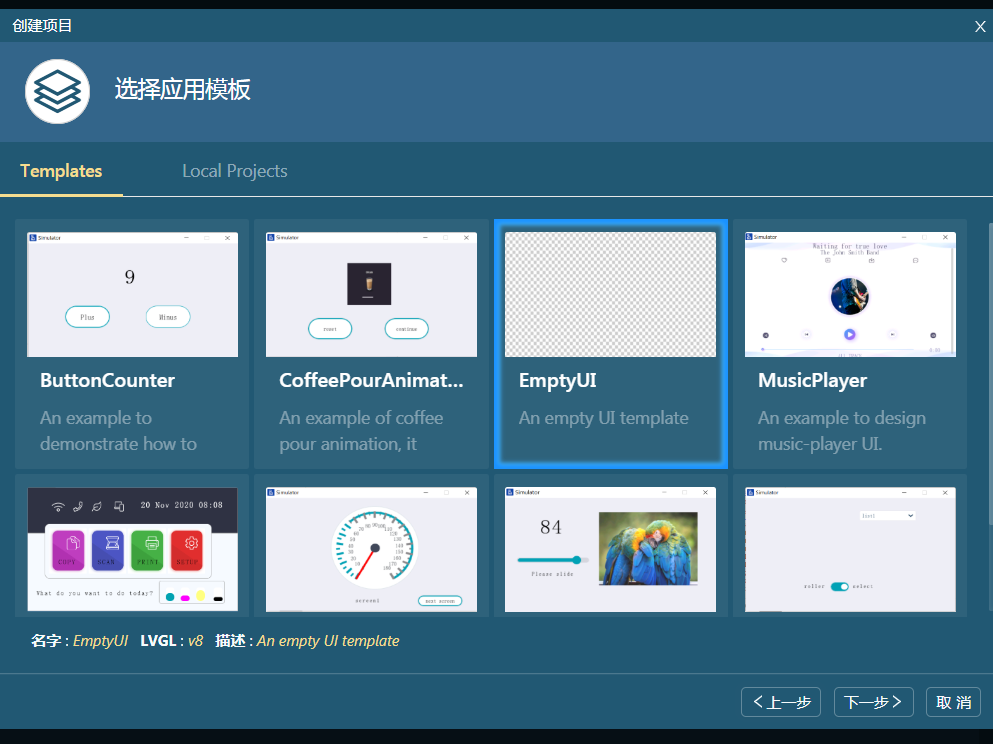

选择一个空白模板：
在这里插入图片描述

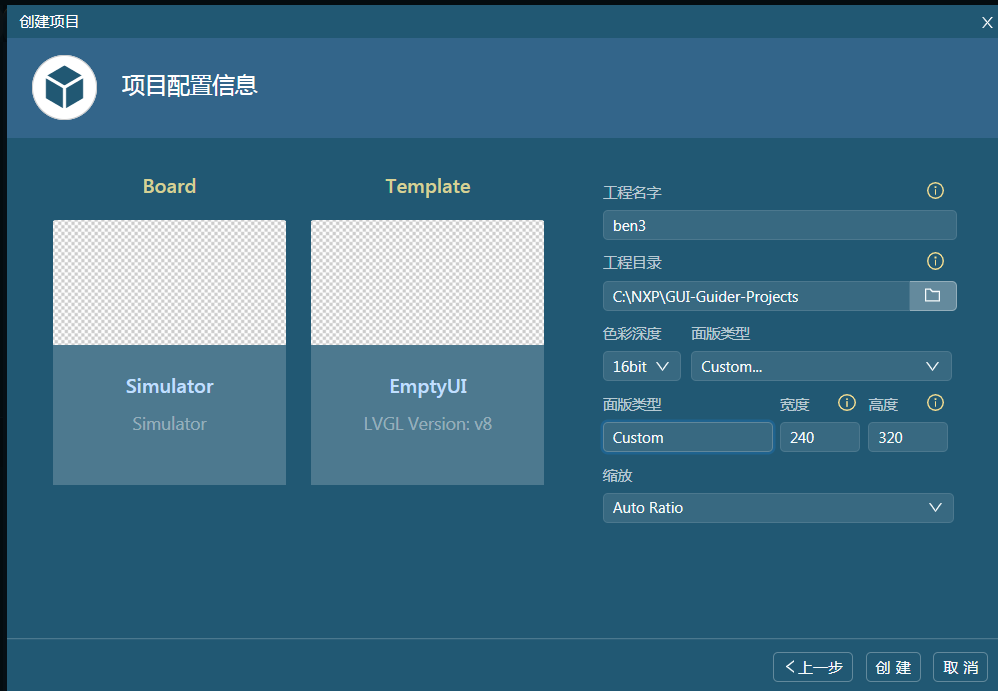

由于我是要打竖显示，而默认320*240是打横显示，所以我进行了自定义宽度240和高度320：

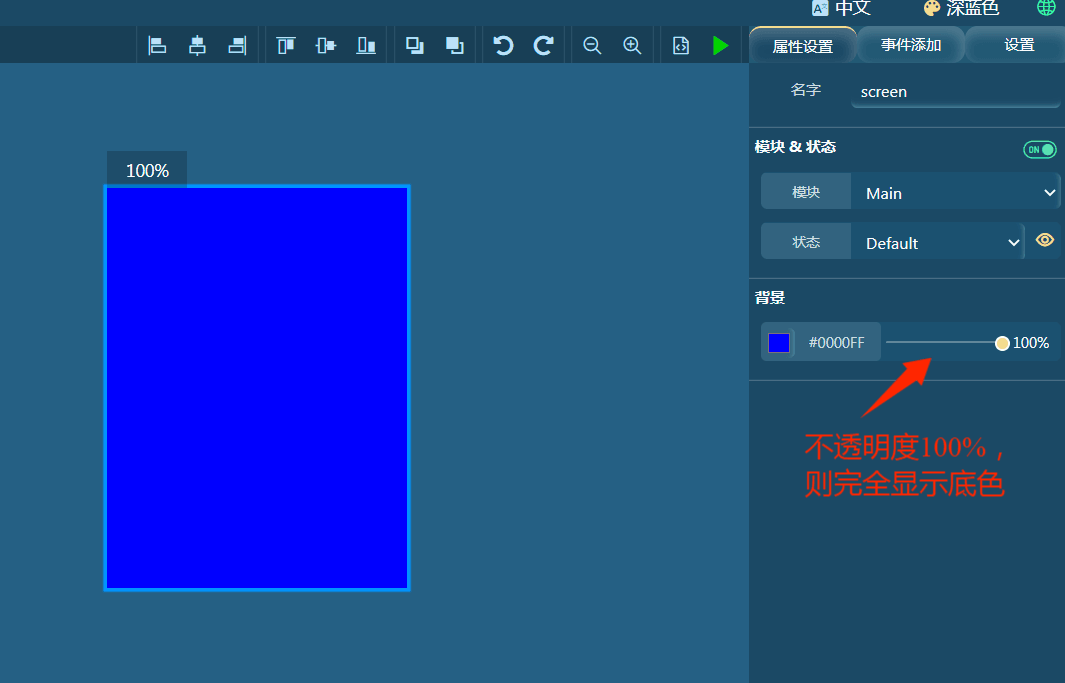

首先先给背景上个底色，白色太单调了：
在这里插入图片描述

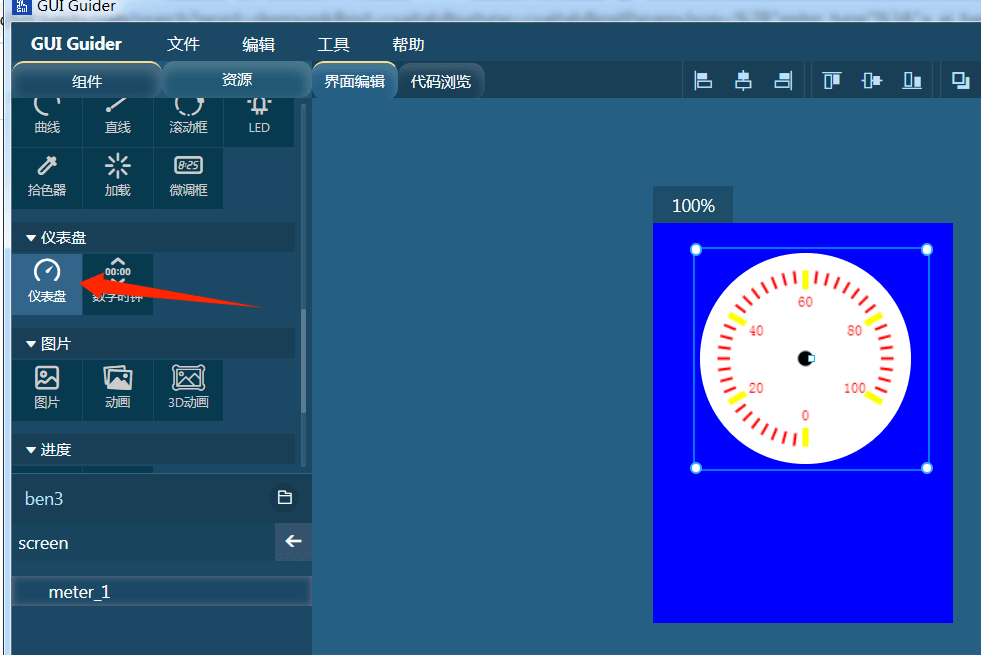

接着在左边的组件里面随便选择个控件进行测试，我选择了仪表盘：
在这里插入图片描述

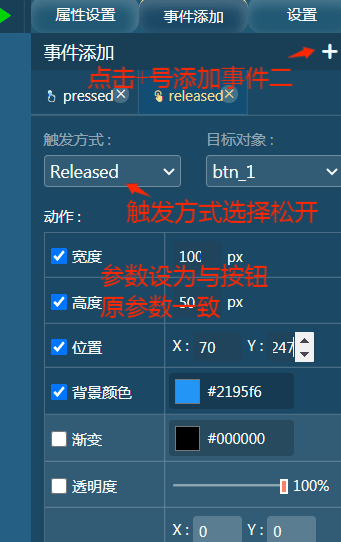

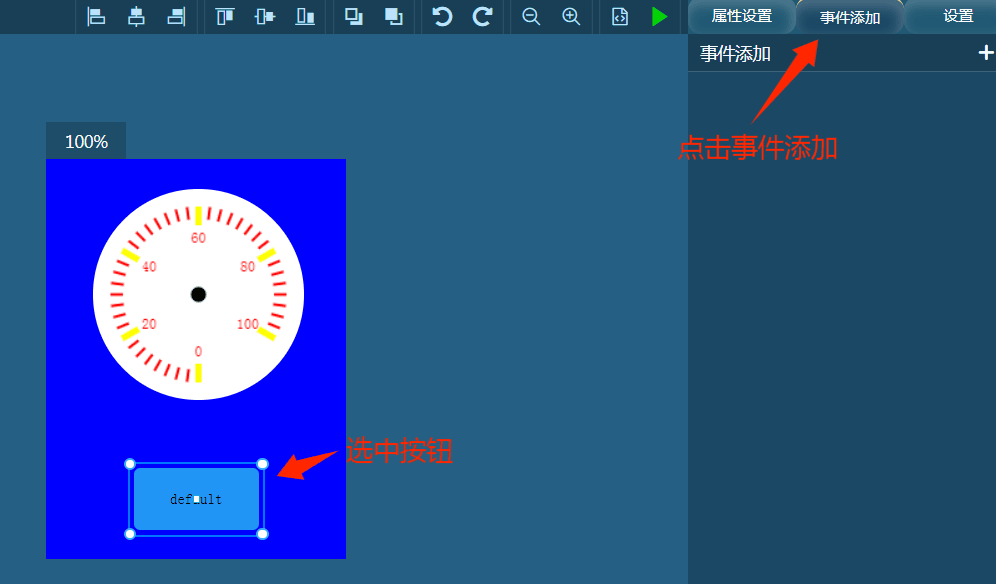

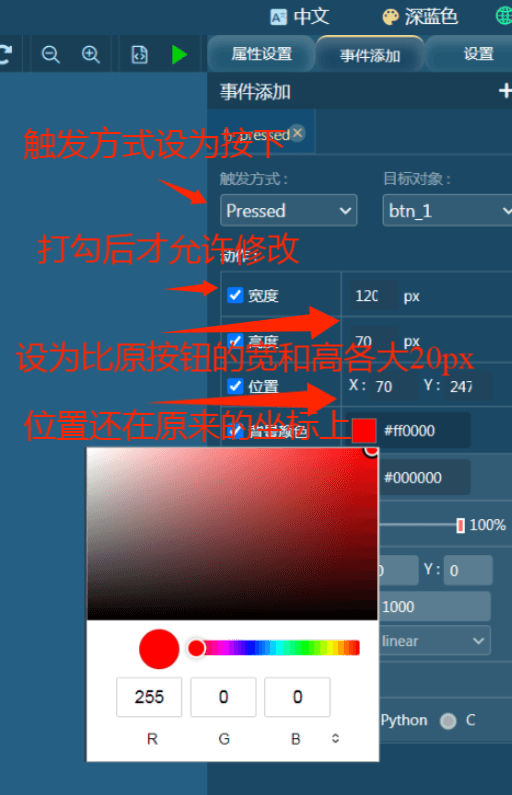

接着再放一个按钮组件，并创建按钮事件，这里我们实现按钮被按下时变大且颜色变为红色，按钮松开后恢复为原来颜色：
在这里插入图片描述

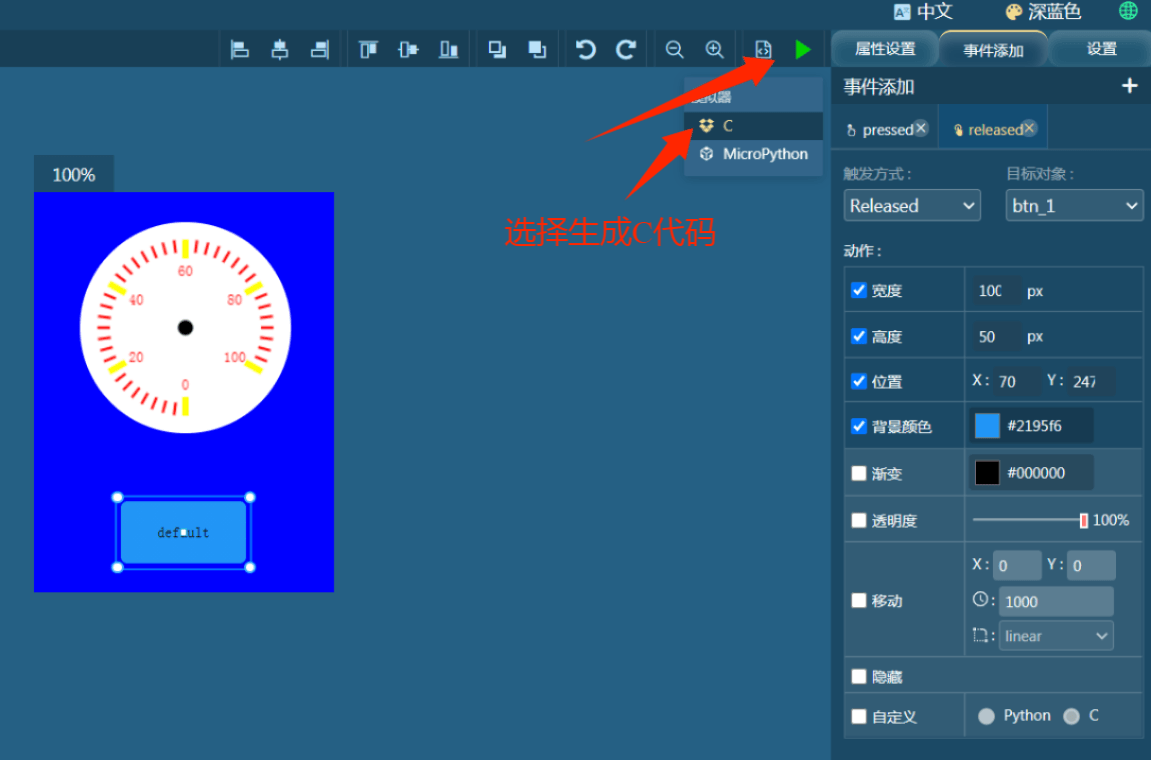

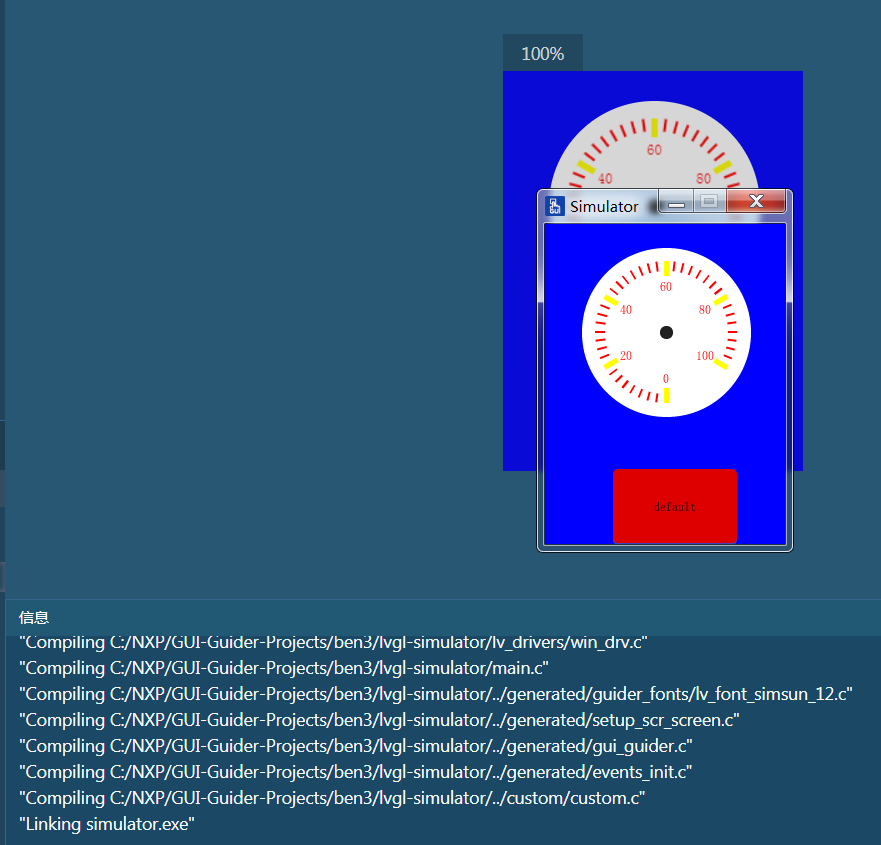

然后信息栏就会开始显示生成的过程及结果，若没有问题就会自动跳出仿真界面，同时C代码也会生成在对应的地址。

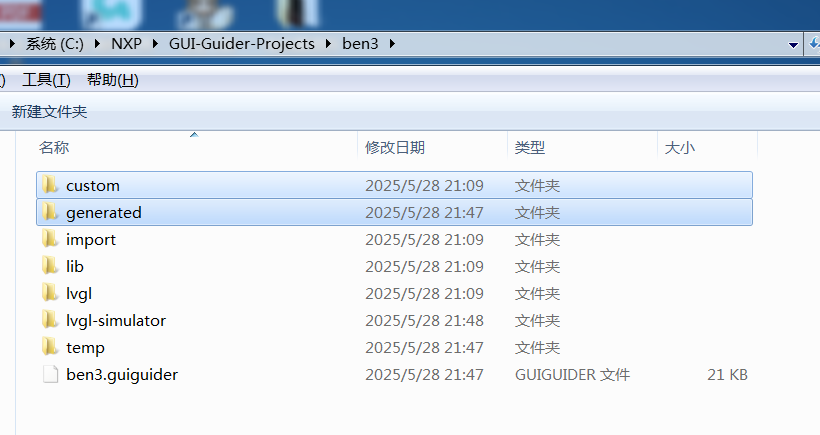

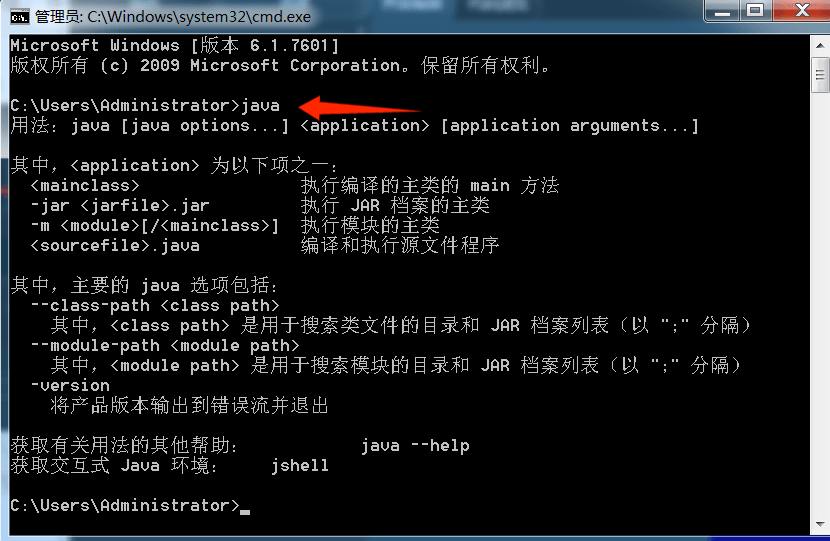

第一次使用的时候如果信息栏报了一行乱码的错误，那大概率是因为电脑缺失java语言环境，该软件仿真需要java环境的支持，可以通过键盘按下 win+R，然后在运行窗口输入cmd进入下面该界面，然后输出java,如果电脑具有java环境，会输出java的信息，如下图，否则会输出不是内部或外部命令。。。。。。

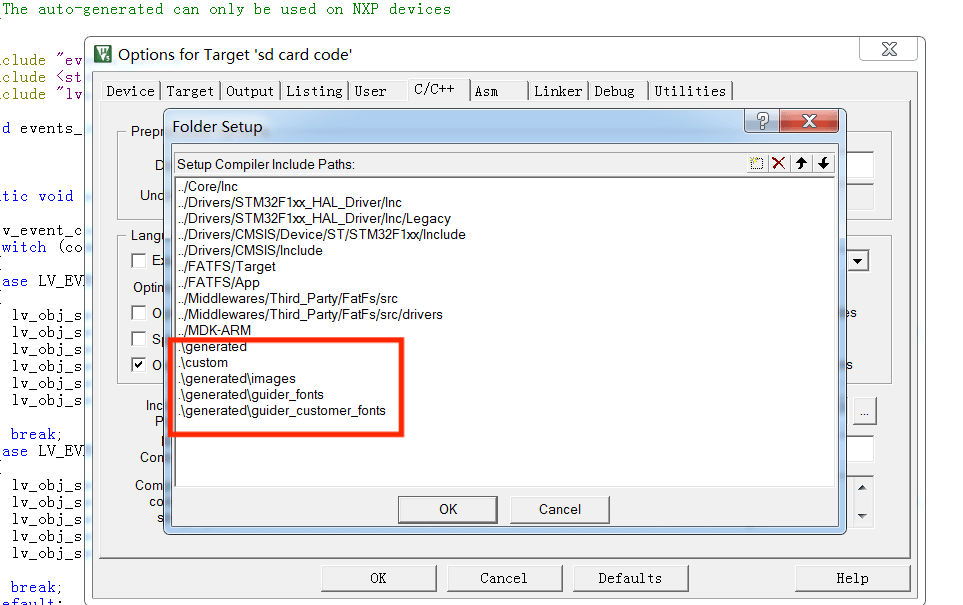

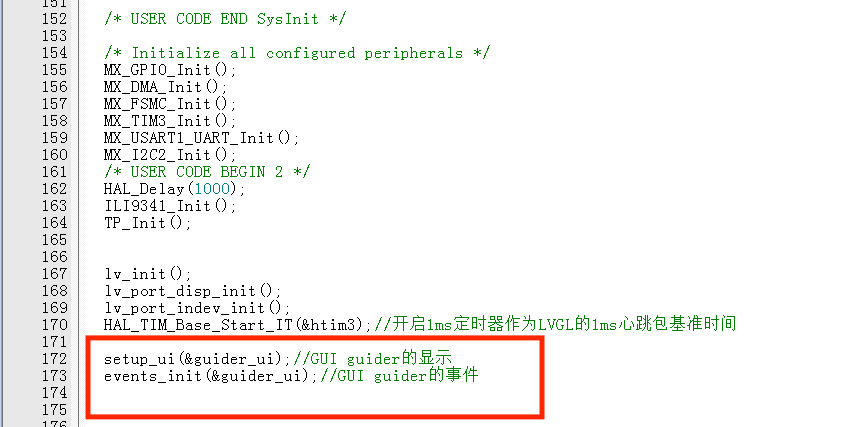

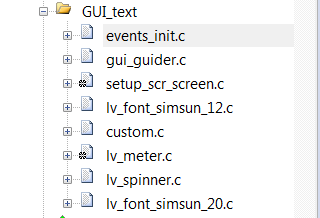

在这里插入图片描述
